基于LORA的环境感知系统 [复制链接]

本帖最后由 种花家刘氓兔 于 2025-1-6 10:39 编辑* 基于LORA的环境感知系统

作者：种花家刘氓兔

一、作品简介

在物联网发展迅猛的今天，数据变得唾手可得，而一些和我们生活中息息相关的数据，获取确变的没有那么容易。

本作品基于LORA扩频技术，使用 GC433-TC106模块，使用透传模式，使用ST的Nucleo-F411板卡和立创F407开发板作为主控，F407作为ST基于M4内核的传统芯片产品，性能足够环境感知采集传输。在环境数据和电子信号的转换中，使用BME280传感器获取环境中的温湿度数据。

二、系统框图 LORA射频在发射期间需要消耗大电流，考虑到成本限制，从主控板取5V电源，使用LM1117-3.3的LDO进行降压，不和单片机共用3.3V电源。增加1A的保险丝和5V、3V3电源指示灯。在LORA电源引脚前放置100nF电容滤波，LORA模组的layout处打GND过孔。

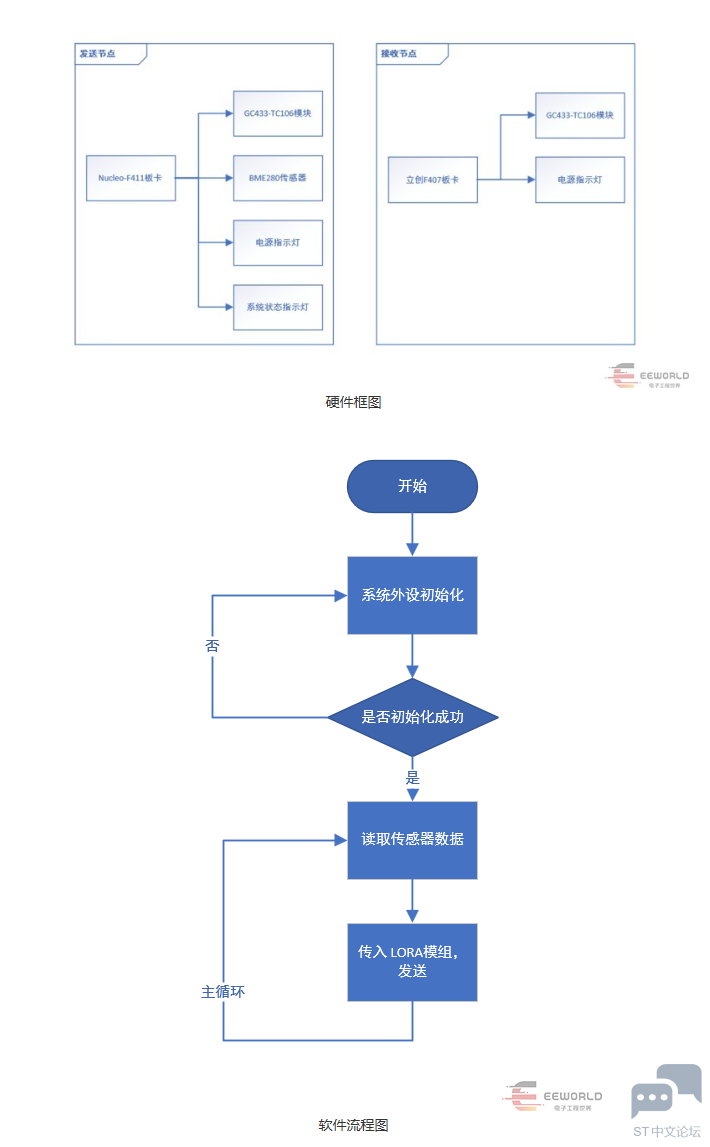

硬件框图

软件流程图

三、各部分功能说明

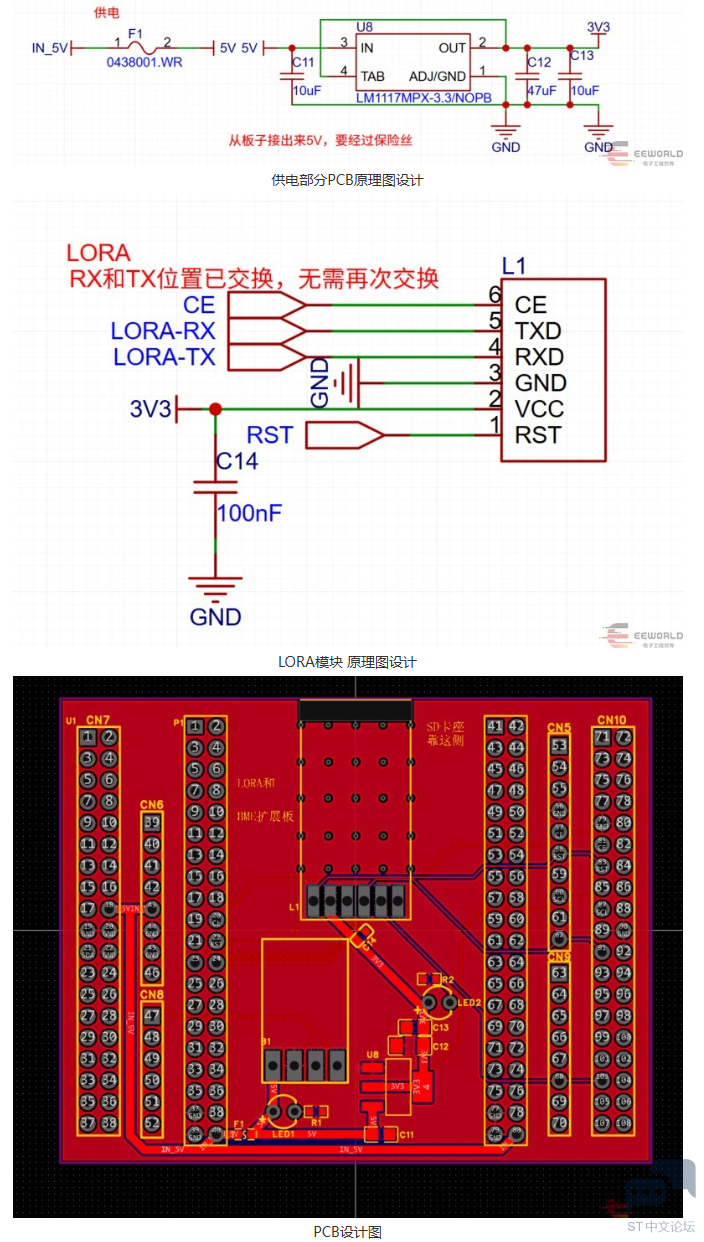

供电部分PCB原理图设计

LORA模块 原理图设计

PCB设计图

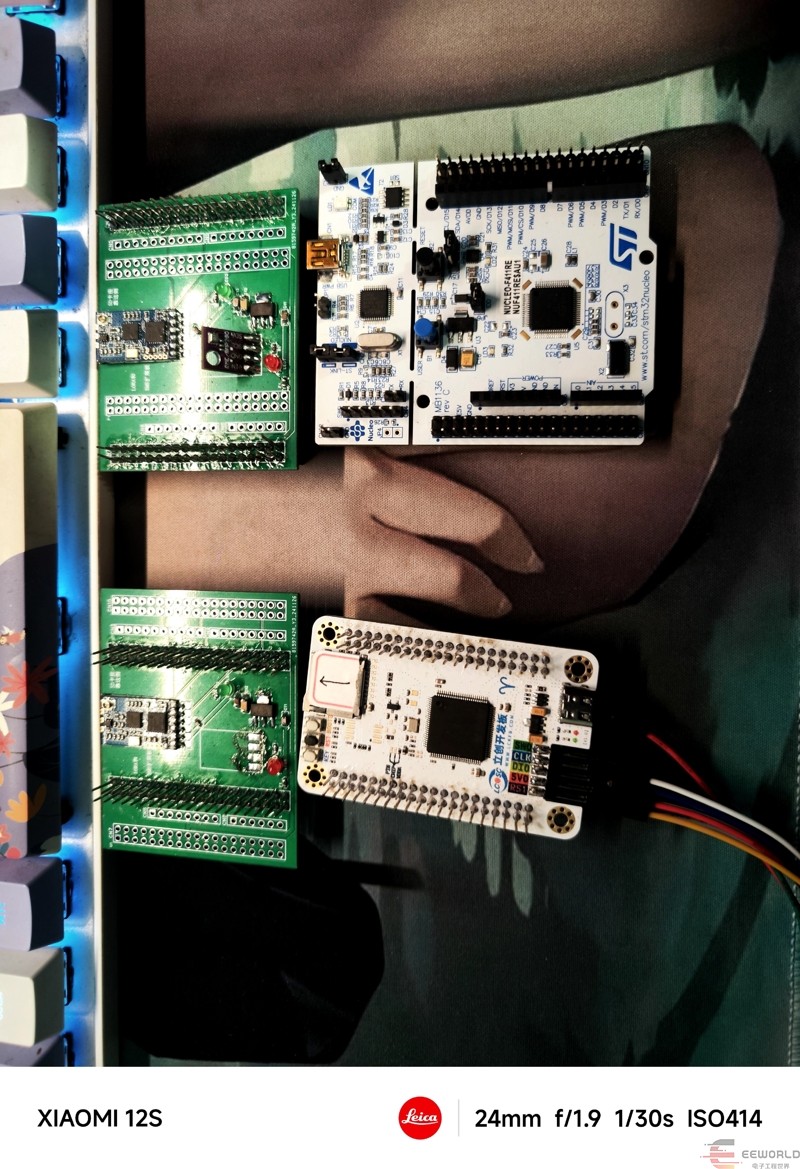

使用一个扩展板，兼容Nucleo-F411和立创F407开发板的排针，只连接到需要用的引脚，为未来的板卡扩展留下空间。

Nucleo-F411代码设计

立创F407天空星
