ST60A2 驱动！SK202 打造 1Gbps 千兆以太网无接触组网新标杆

当千兆以太网成为工业组网、高清传输的标配，传统网线的物理束缚却成为设备升级的痛点 —— 插拔损耗、布线繁琐、环境限制等问题，让千兆以太网的灵活部署大打折扣。而基于 ST 意法半导体ST60A2 60GHz 毫米波射频收发芯片打造的 SK202 千兆以太网无接触套件，以 1Gbps 高速无接触传输、工业级稳定性能、标准化组网接口的特性，完美解决了传统千兆以太网的连接痛点，让 ST60A2 的 60GHz 毫米波技术，成为千兆以太网无接触组网的核心驱动力。

ST60A2 核心：60GHz 毫米波赋能千兆以太网无接触传输

SK202 的高速传输能力，核心源于 ST60A2 60GHz V 波段毫米波射频收发芯片的硬核支撑。这颗芯片专为厘米级短距离千兆信号传输优化，支持全双工水平传输，能高效实现千兆以太网的 SGMII 信号与 60GHz 毫米波信号的双向转换，是模块实现 1Gbps 无接触传输的核心硬件基础。

与传统射频芯片相比，ST60A2 针对毫米波信号的传输特性做了深度优化，载波频率稳定在 60.3~60.5GHz，信号抗干扰性强，在厘米级距离内几乎无信号损耗，能完美匹配千兆以太网的高速传输需求。SK202 将 ST60A2 芯片与千兆以太网 PHY 芯片、极化喇叭天线高度集成，无需开发者进行复杂的射频电路与组网电路调试，直接将 ST60A2 的芯片性能转化为实际的组网能力，让千兆以太网无接触组网变得简单。

硬件设计：高集成 + 极化天线，打造稳定的无接触组网硬件

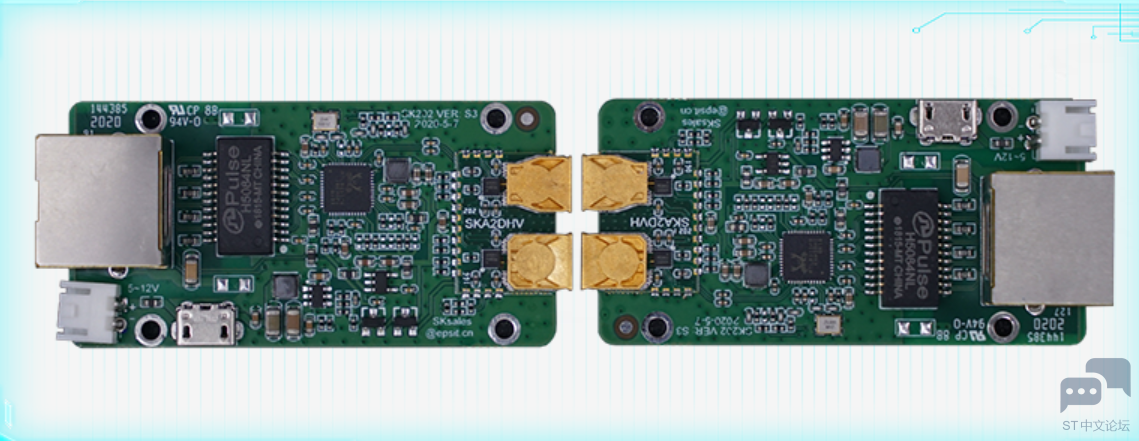

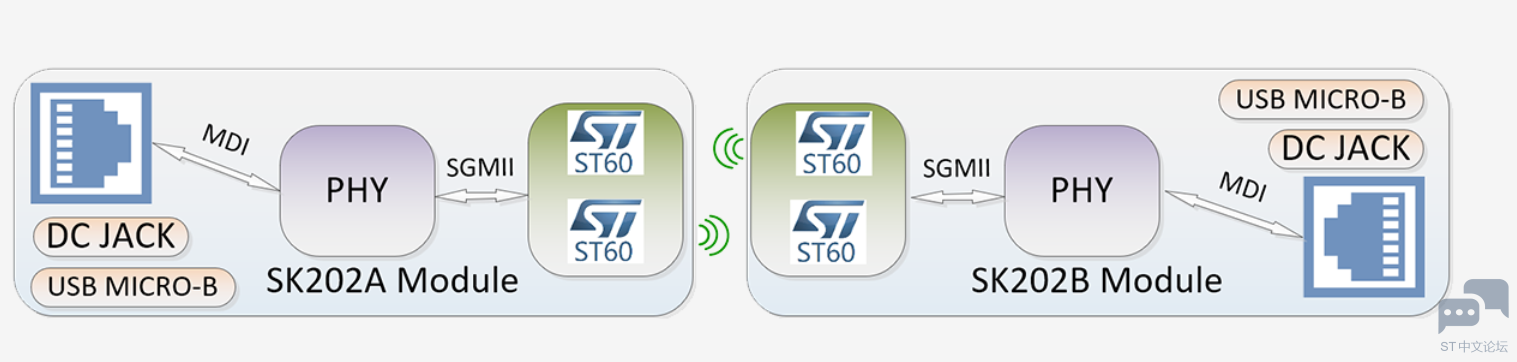

SK202 在硬件设计上围绕 “千兆无接触传输” 做了全方位优化，H&V 极化喇叭天线 + Realtek RTL8211FS 千兆 PHY 芯片 + RJ45 标准化接口 的组合，让模块既保证了传输性能，又完美适配现有以太网生态。

天线方面，SK202 采用 A/B 模组极化互补的 H&V 号角天线设计：SK202A 搭载垂直极化发射天线 + 水平极化接收天线，SK202B 搭载水平极化发射天线 + 垂直极化接收天线，这种设计能大幅提升毫米波信号的传输效率，减少信号反射与干扰，让 1Gbps 高速信号在厘米级距离内稳定传输。模块优选 3cm 的安装距离，最大支持 5cm 无接触传输（-40~50℃环境），既保证了传输速率，又适配了各类设备的无接触布局需求。

组网核心方面，模块集成 Realtek RTL8211FS 千兆以太网 PHY 芯片，原生支持 10/100/1000Base-T，搭配可控自动协商功能，能与路由器、交换机、电脑、摄像头等各类以太网设备实现速率自适应。RJ45 标准化接口的设计，让 SK202 可直接替代传统网线，无缝对接现有以太网硬件，无需额外转接配件，真正实现 “即插组网”。同时，RJ45 接口搭配双色 LED 速率指示，绿色闪烁为 1Gbps、黄色闪烁为 100Mbps、双灯闪烁为 10Mbps，组网速率与连接状态直观可见，调试过程更高效。

供电方面，SK202 支持 4.4~16V 宽压输入，典型 12V 工业标准供电，输入电流典型 50mA、最大 80mA，典型功耗仅 0.6W，低功耗设计适配各类工业现场的供电环境；同时模块提供 DC JACK 与 USB MICRO-B 双供电接口（不可同时连接），灵活适配不同的供电场景，满足便携测试与固定组网的不同需求。

性能亮点：1Gbps 实测性能 + 工业级适配，稳定无短板

一款优秀的组网模块，不仅需要亮眼的参数，更需要实打实的传输性能与工业级的环境适配性，而 SK202 在这两方面均表现出色，充分发挥了 ST60A2 芯片的技术优势。

传输性能上，SK202 支持 IPERF3 专业网络性能测试，在 UDP 协议下实测可实现954Mbps 高速传输，抖动仅 0.099ms，丢包率为 0，传输性能接近有线千兆以太网，完全满足高清视频传输、工业大数据交互、机器人实时控制等对速率与稳定性要求极高的场景。同时，模块支持 10/100/1000Mbps 三速率自适应，通过可控自动协商功能，可手动匹配两端设备的传输速率，避免因速率不一致导致的组网失败，适配不同速率的以太网设备混合组网需求。

环境适配性上，SK202 达到工业级标准：工作温度覆盖 0℃至 70℃，存储温度低至 - 40℃、高至 105℃，能在工业车间、户外监控、机房设备等高低温、多粉尘的严苛环境下稳定工作；模块的结温最高支持 125℃，即使长时间满负载工作，也能保证硬件的稳定性与使用寿命。

此外，SK202 对安装环境的兼容性极强：若需增加金属防护外壳，仅需在天线区域预留不小于 22mm×9mm 的微波信号窗口，采用 ABS 等微波无感材料填充即可，既保证硬件防护，又不影响信号传输；同时模块定义了天线的 “禁入区” 与 “安全区”，明确了金属部件的安装距离，避免金属对毫米波信号的反射干扰，让现场安装更规范。

技术细节：可控自动协商，解决无接触组网的核心痛点

千兆以太网无接触组网的核心痛点，在于两端设备的速率协商一致性，而 SK202 通过可控自动协商 功能，完美解决了这一问题，让无接触组网的稳定性与有线组网持平。

SK202 的千兆 PHY 芯片默认开启自动协商功能，且 A/B 模组的 PHY 芯片独立与外接设备协商速率，若两端外接设备的最大支持速率不一致，会导致 A/B 模组的传输速率不匹配，进而造成组网失败。针对这一问题，SK202 提供了两种可控协商解决方案：一是通过电脑等终端设备手动关闭高速端的自动协商，强制设置为低速端的最大支持速率，让 A/B 模组协商出相同的传输速率；二是在高速端增加与低速端速率匹配的交换机，通过交换机强制统一速率，保证组网一致性。

这一设计让 SK202 能适配不同速率以太网设备的混合组网场景，避免了因设备速率差异导致的组网故障，让无接触组网的实际应用更灵活、更稳定。

场景落地：从工业自动化到高清传输，重构千兆以太网组网方式

依托 ST60A2 的核心性能与 SK202 的高集成设计，这款千兆以太网无接触套件已能广泛落地到工业自动化、高清显示、视频监控 等多个核心领域，为千兆以太网组网带来全新的无接触解决方案。

在工业自动化领域，可应用于流水线机器人、自动化产线设备的无接触组网，解决传统网线插拔频繁、易损坏、布线繁琐的问题，实现设备的灵活部署与移动组网；在高清显示领域，可用于 LED 模块化拼接屏的无接触连接，让拼接屏之间告别网线布线，实现无缝拼接与高速视频信号传输，提升显示系统的美观性与稳定性；在视频监控领域，可用于户外监控摄像头、机房监控设备的无接触组网，解决户外布线难、网线易受环境腐蚀的问题，实现监控视频的 1Gbps 高速实时传输。

从核心芯片 ST60A2 的技术赋能，到硬件设计的高集成与标准化，再到传输性能的实测落地与工业级的环境适配，SK202 以全方位的优势，打造了千兆以太网无接触组网的新标杆，既降低了 60GHz 毫米波技术在千兆组网领域的开发门槛，又为各类以太网设备的无接触升级提供了便捷路径，是开发者基于 ST60 系列芯片开展千兆以太网无接触组网开发的优质硬件载体。
