STM32CubeIDE 实用技巧之条件断点的妙用

关键字：STM32CubeIDE, 断点，breakpoint,watchpoint 详细文档下载：点击下载>>

1. 前言

在嵌入式项目中，我们经常会碰到各种各样的异常和故障，比如某个问题可能需要一天、一周，甚至以月为周期才能复现一次。诸如此类问题着实令工程师苦恼，因为很难捕获信息来分析和复现问题，本文将分享 STM32CubeIDE 中条件断点和观察点的使用经验与技巧，助力解决这类疑难调试问题。

2. 调试方法介绍

调试是分析嵌入式问题的高效手段，普通断点为开发者所熟知，而条件断点 可在指定条件满足时才触发暂停，观察点 则能监控变量 / 内存变化并触发暂停，二者对分析低概率复现的疑难问题尤为有用。接下来将详细介绍在 STM32CubeIDE 中条件断点和观察点的具体使用方法。

2.1. 条件断点 /breakpoint

普通断点的作用是程序运行到指定位置时直接暂停，而条件断点 可自定义触发条件，仅当条件满足时，程序才会在该断点处暂停，精准捕获特定场景下的程序状态。

条件断点设置步骤

1. 在调试界面的目标代码行设置普通断点；

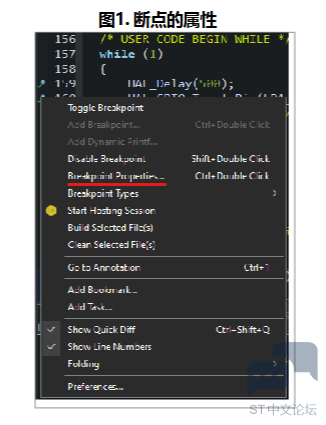

2. 鼠标右击该断点，选择Breakpoint Properties... 进入断点属性界面；
3. 在属性界面的Condition 栏中输入自定义的触发条件，点击应用即可。

演示示例

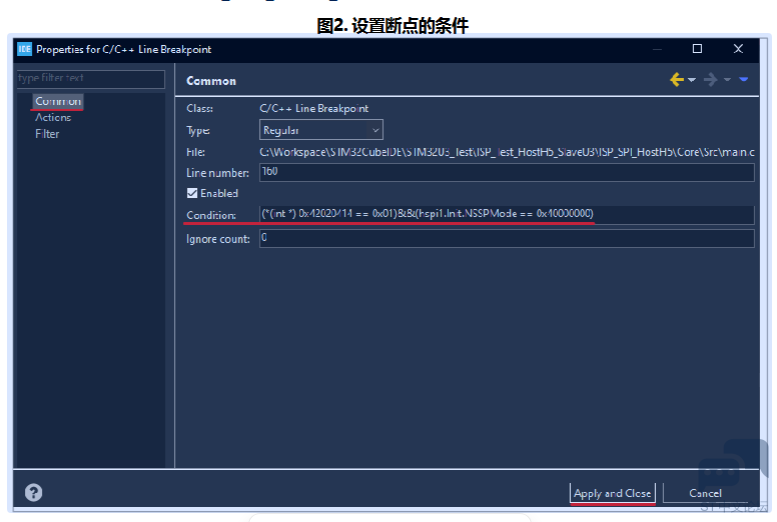

在断点属性界面中设置触发条件：(*(int *) 0x42020414 == 0x01)&&(hspi1.Init.NSSPMode == 0x40000000)

• 其中0x42020414为 GPIOB 的 ODR 寄存器地址，该判断表示PB0 输出高电平 ；
• 0x40000000为SPI_NSS_PULSE_ENABLE的宏定义，该判断表示SPI1 的 NSSPMode 配置为 SPI_NSS_PULSE_ENABLE ；
• 整体条件含义：仅当 PB0 输出高电平且 SPI1 的 NSSPMode 为指定配置时，才触发该断点。

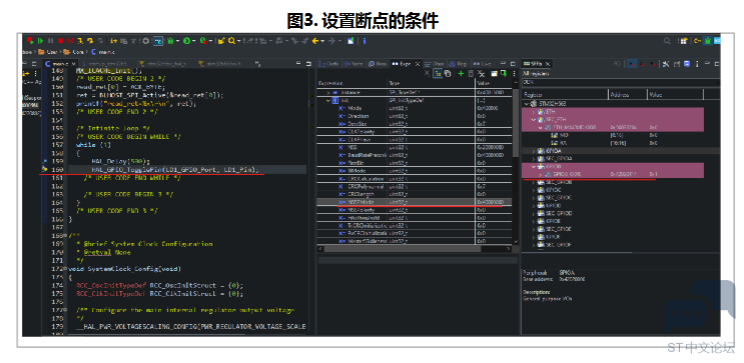

设置完成后，调试过程中程序仅会在上述条件同时满足时暂停在该断点，可精准捕获目标场景的程序运行状态。

2.2. 观察点 /watchpoint

观察点是一种特殊的断点，与条件断点的触发逻辑不同，观察点基于变量 / 内存的读写状态或值变化触发 ，当监控的表达式值发生变化、变量被读 / 写时，程序会自动暂停，适合追踪变量异常修改、内存值非法变更等问题。

观察点设置步骤

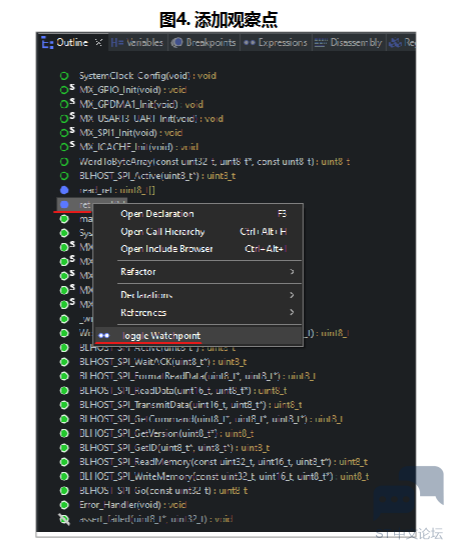

1. 在调试界面，将目标变量添加到Variables/Expression/LiveExpression 界面，或在outline 界面找到目标变量；
2. 右击该变量，选择Toggle Watchpoint ，进入观察点属性设置界面；
3. 在属性界面自定义触发条件（如变量值范围、读写操作类型），点击应用即可。

演示示例

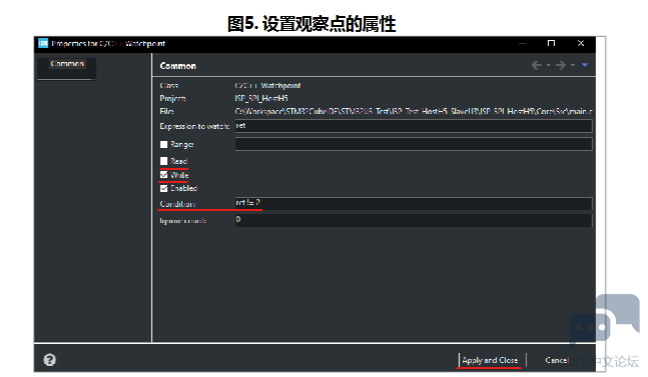

在观察点属性界面设置触发条件：当 ret 变量被写入时，且 ret 的值不等于 2 时，观察点生效 。

• 可通过勾选Read /Write 选项，限定观察点仅在变量被读 /写 时触发；
• 可在条件栏输入表达式，限定变量的取值范围，实现更精准的监控。

观察点管理

添加后的观察点会统一显示在breakpoint 界面中，可在该界面查看、编辑、启用 / 禁用所有断点和观察点，方便统一管理调试条件。

触发效果

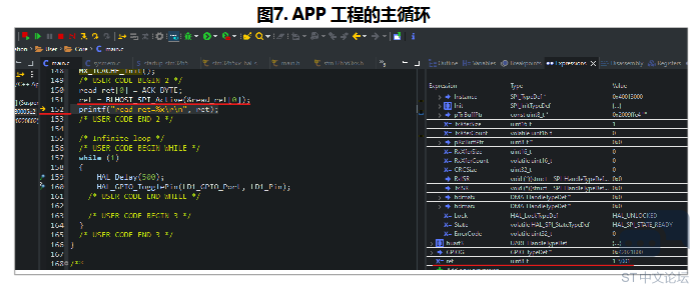

程序运行过程中，若全局变量ret被修改（写入操作），且修改后的值不等于 2，观察点会立即触发，程序自动暂停，无需提前设置普通断点，可直接捕获该异常修改场景。

3. 小结

条件断点和观察点的调试方法，在解决低概率复现、场景特定的嵌入式疑难问题时效果显著，其核心优势是精准捕获目标场景的程序状态 ，避免无意义的断点暂停，提升调试效率。但该方法存在一定弊端：必须连接仿真器进入调试模式 才能使用。

对于不连接调试器的离线场景，在 Cortex-M3 及更高级的内核（如 M4、M33、M7 等）中，还可利用 STM32 的SWV、DWT 等调试单元预埋监控程序，实现对内存、变量及函数的离线监控和调试（参考文档 LAT1256 《使用 STM32 的 DWT 单元监控内存》）；同时也可通过STM32CubeMonitor 工具实现非侵入式的设备监控。

嵌入式开发中的疑难问题调试方法多样，开发者可根据实际场景（在线调试 / 离线监控、硬件资源限制等）选择合适的方式，高效分析和解决问题。
