一：STEVAL-STWINKT1B开发介绍

STWIN SensorTle无线工业节点(STEVAL-STWINKT1B)是一个开发套件和参考设计。可用于简化设计和测试状态监测和预测性维护等高级工业loT应用。

该套件具有带一系列嵌入式工业级传感器和超低功耗微控制器的核心系统板，可对多种振动频率(包括超高频率音频和超声频谱)下的9轴运动传感数据进行振动分析，并可以实现高精度局部环境与温度监测。

该开发套件还有丰富的软件包和优化的固件库，以及云仪表板应用，这些都可以助于缩短端到端解决方案的设计周期。

此套件支持蓝牙低功耗无线连接，并可以通过专用插件扩展板(STEVAL-STWINWFV1)支持Wi-Fi连接。还可以通过板载RS485收发器支持有线连接。核心系统板还具有STMod+连接器，可用于连接与STM32系列可兼容、低成本、小尺寸子板，如LTECell包。

除了核心系统板以外，该套件还配有480mAh的锂聚合物电池、STLINK-V3MINI调试器与塑料盒。

二:板载资源

可实现振动监测与超声检测的多感测无线平台

STEVAL-STWINKT1的更新版本，现包括安装有STSAFE-A110、BlueNRG-M2S模块和IMP23ABSU MEMS麦克风

围绕STWIN核心系统板可以构建具有处理、传感、连接和扩展功能

具有FPU、2048Kb闪存的120 MHz超低功耗ARM Cortex-M

R9) 用于独立数据记录应用的Micro SD卡插槽

用于独立数据记录应用的Micro SD卡插槽

拥有蓝牙@低功耗V5.0无线技术和Wi-Fi(带STEVAL-STWIN已添加到剪贴板可选择使用STSAFE-A110来实施身份验证与品牌保护安全解广泛的工业loT传感器:

及有线RS485和USBOTG连接。

超宽带宽(高达6kHz)、低噪声、3轴数字振动传感器(1IS3DWB)

具有机器学习内核的加速度计+陀螺仪的iNEMO惯性测量单元(ISM330DHCX)

超低功耗高性能MEMS运动传感器(1IS2DH)

超低功耗3轴磁力计(1IS2MDC)

数字压力传感器(LPS22HH)

湿度和温度传感器(HTS221)

温度传感器(STTS751)

工业级数字MEMS麦克风(IMP34DT05)

频率响应喜达80kH7的模址MEMS麦吉网 (IMP23ARSI1)

三：资料如下

活动介绍帖：

https://shequ.stmicroelectronics.cn/thread-869451-1-1.html

3.1 可以在GitHub上面找到板载芯片的驱动库函数

https://github.com/STMicroelectronics/STMems_Standard_C_drivers/tree/master/stts751_STdC

3.2 芯片固件下载地址

https://www.st.com.cn/zh/embedded-software/stsw-stwinkt01.html

3.3 开发板原理图如下所示：

https://www.st.com.cn/zh/evaluation-tools/steval-stwinkt1b.html#cad-resources

3.4 机械语言软件如下所示：

https://www.st.com.cn/zh/evaluation-tools/steval-stwinkt1b.html#tools-software

3.5 ST官网得蓝牙APP

https://www.st.com/en/embedded-software/stblesensor.html

可以在上面找到芯片的驱动函数，当然可以直接使用stm32cubeMX软件直接添加，在后面的帖子介绍。

四：开发环境：

本次　使用keil MDK5.43a +STM32cube MX6.16 版本软件

五：实物图片：

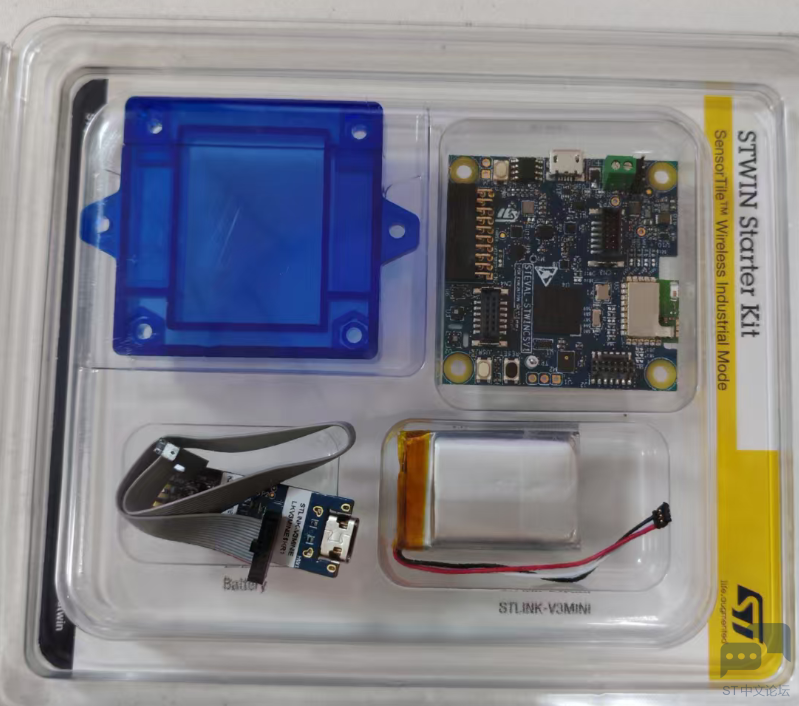

发货清单：

1：STEVAL-STWINKT1B使用主板一块

2：3.7V电池一块

3：调试器：ST-LINK V3

4：塑料外壳一个

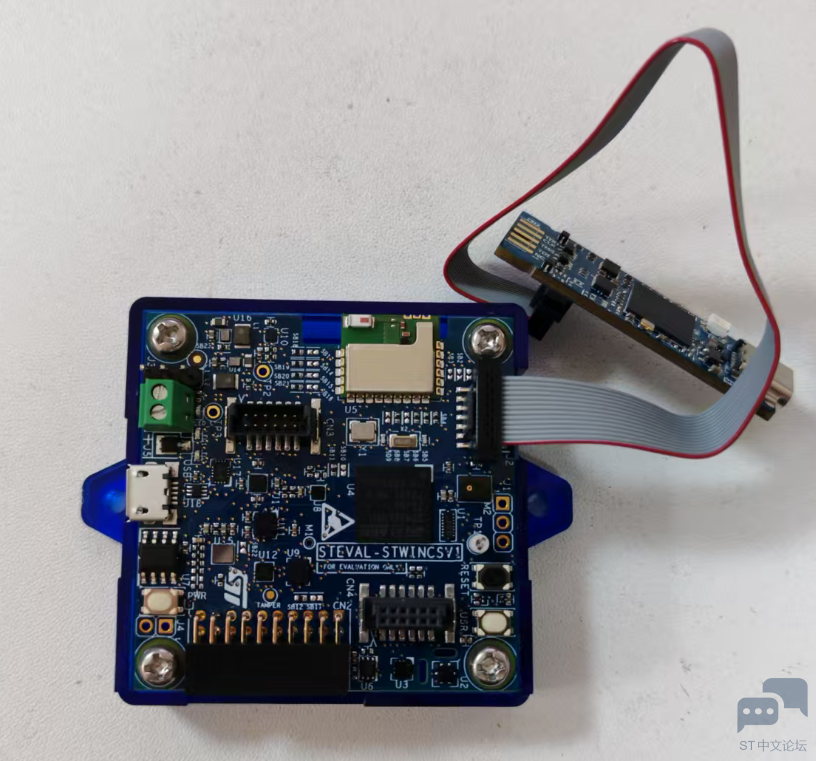

安装好的之后的图片如下所示：
