【ST60评测】SKL5010 介绍、通信测试

本文介绍了 ST60-SKL5010 模组的相关信息，包括外观、系统框图、参数特点、使用方法等，并结合官方资料完成硬件连接、通信测试等流程。

介绍

SKL5010是一对集成天线的射频模块，可实现 USB2.0/ UART / GPIO/ I2C 到 60GHz 毫米波射频信号的转换。

SKL5010 的输入是一个 USB Type-C 连接器，输出为厘米距离的 RF 传输。

SKL5010 模块基于先进的 ST60A3 毫米波射频收发器。

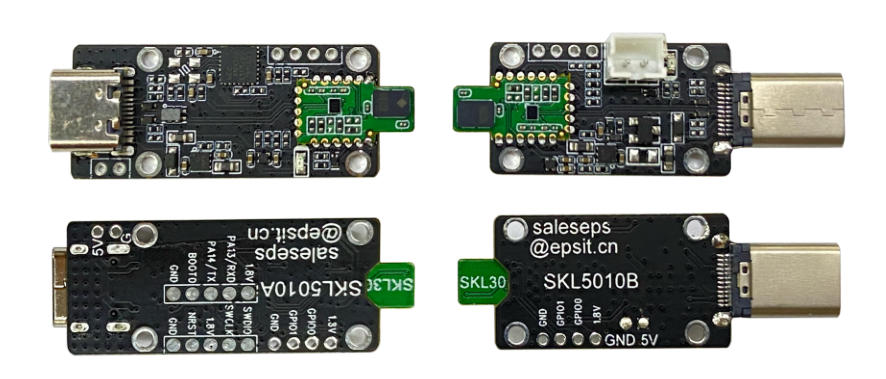

外观

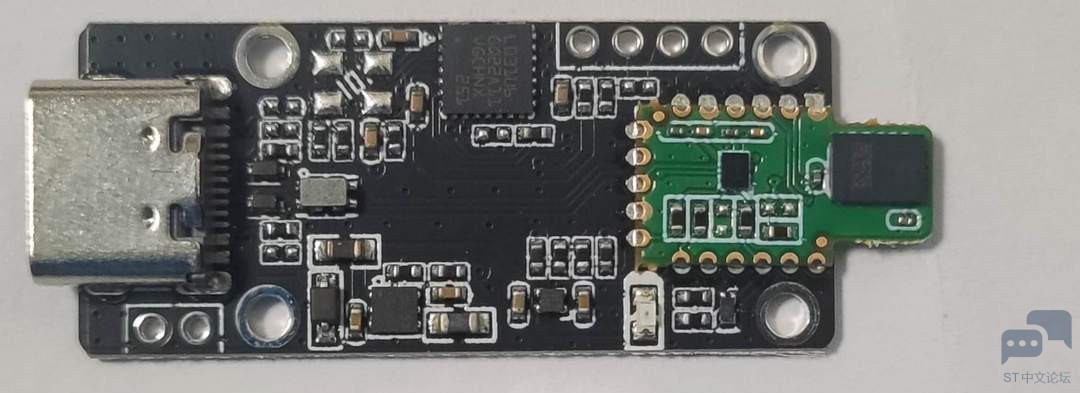

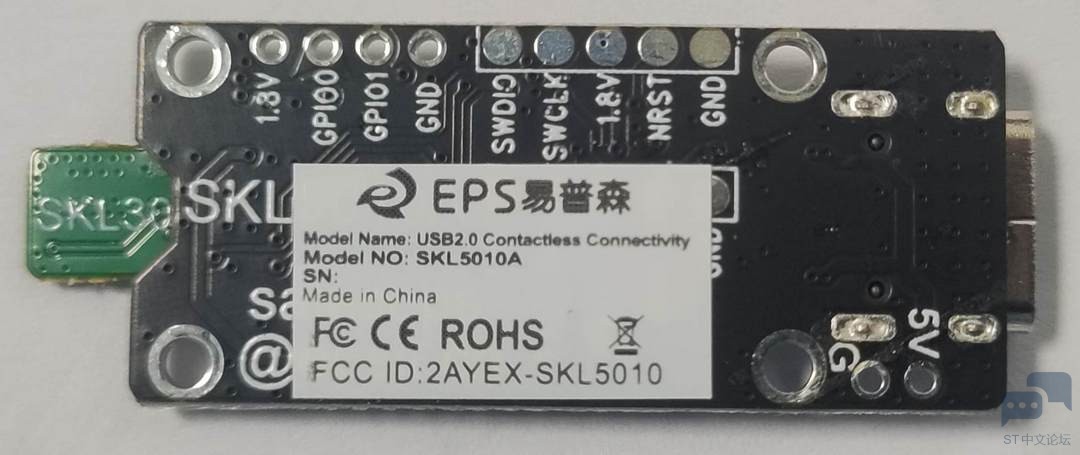

发射端 SKL5010A

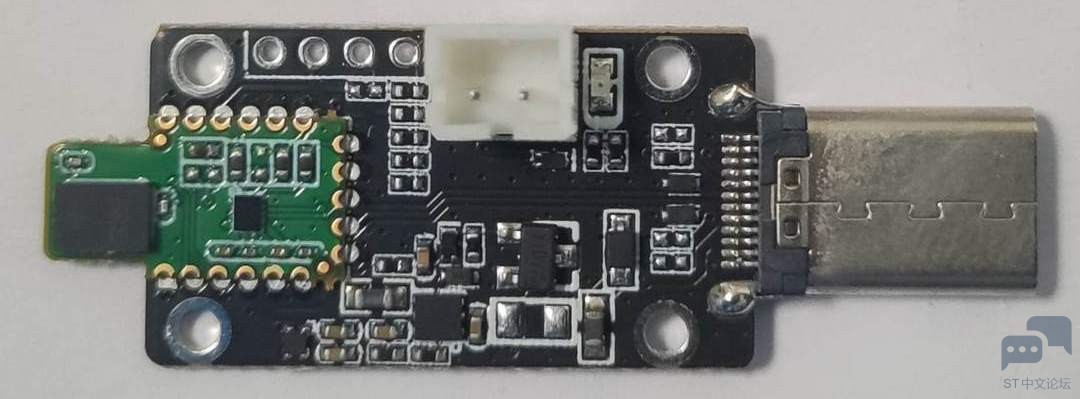

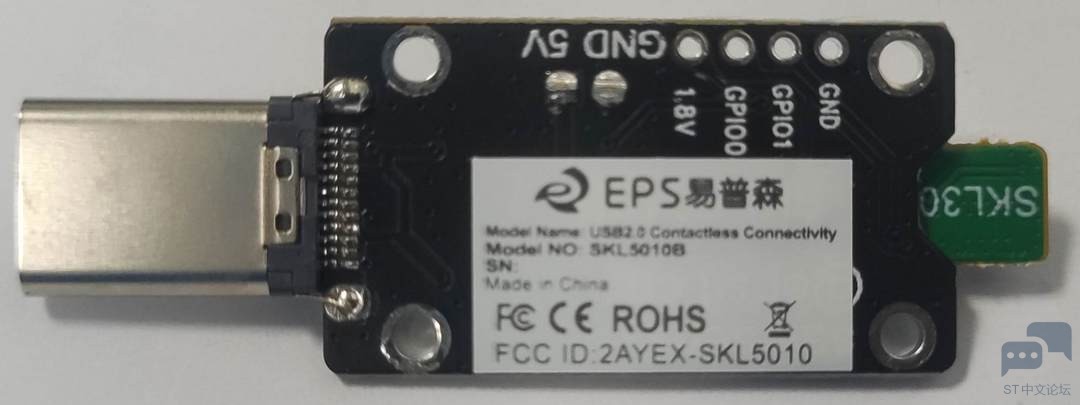

接收端 SKL5010B

使用方法

• SKL5010A模块处于主机模式，通过 USB Type-C 接口 DC 4.5-5.5V 供电。
• SKL5010B模块处于设备模式，可通过USB Type-C接口由设备供电，或通过XH 2P接口外部提供5V电源。请勿同时连接两者。
• 支持 0° 和 180° 相对方向。
• 建议安装距离通常为1厘米，最大为3厘米。
• 使用金属外壳，应增加一个用于微波信号的窗口。可以使用塑料或其他对微波不敏感的材料填充该窗口。

详见：SKL5010 | SK-RF (ST partner) - 意法半导体 .

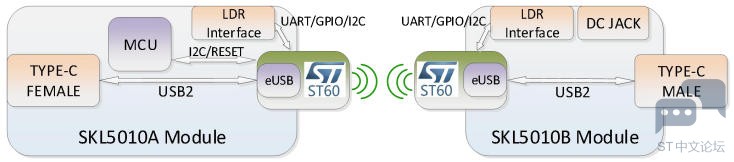

功能框图

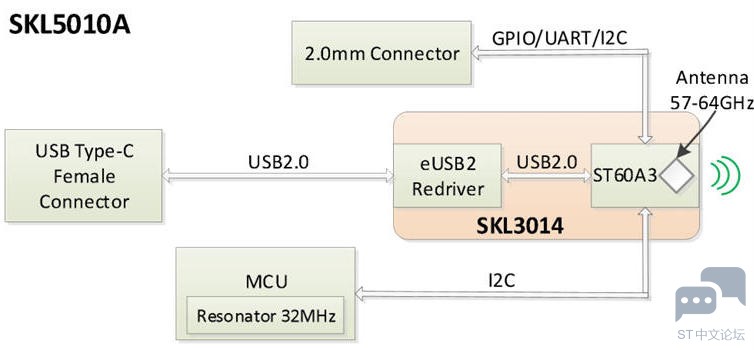

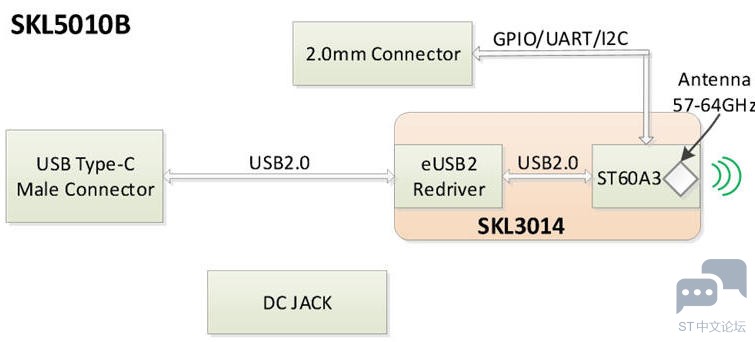

两个模组的系统框图如下

特点

• 基于意法半导体的ST60A3毫米波收发器设计
• 480Mb/s速率的USB2.0信号近距离隔空连接，优选1厘米
• 半双工，采用的全射频收发器和
• USB Type-C接口输入
• 成对使用

详见：USB2.0非接触式连接器-SKL5010 - ST60无线毫米波模组 .

ST60A3G1

ST60A3G1 是一款射频毫米波收发器产品，带有集成天线，工作在 60 GHz V 频段。

ST60A3G1 拥有微型化外形、优化的物料清单和低功耗操作。

ST60A3G1 是一款高速射频收发器，兼容 eUSB2、UART 和 I²C 协议。该收发器模块包含通用输入/输出（GPIO），在隧道模式下也可使用。

凭借其紧凑的结构、低功耗操作、易用性以及优化系统物料清单的创新架构设计，ST60A3G1 满足各类应用的需求。

功能特点

• 60 GHz V波段收发器，用于短距离非接触式连接，速率高达480 Mbit/s；
• 紧凑型解决方案，集成全RF收发器和天线，工作在半双工模式；
• 典型总链路预算44 dB，自由空间传播损耗可达6 cm；
• eUSB2、UART、GPIO 或 I²C RF 隧道；
• 1.8 V 供电；
• 低功耗（典型值）：– eUSB2 接收/发送 - 110/130 mW – UART/GPIO/I2C - 90 mW – 待机 - 13 μW；
• 优化的BOM，无需外部匹配网络和时钟参考；
• 封装：VFBGA 2.9 mm x 4.1 mm x 0.8 mm，23焊球，0.4 mm间距。

应用

• 无接触测试工厂自动化和售后服务
• 防水无孔个人设备
• 无接触配件
• 无接触个人设备对接中心和数据传输
• 工业无接触连接器
• 板对板连接和柔性电缆替代

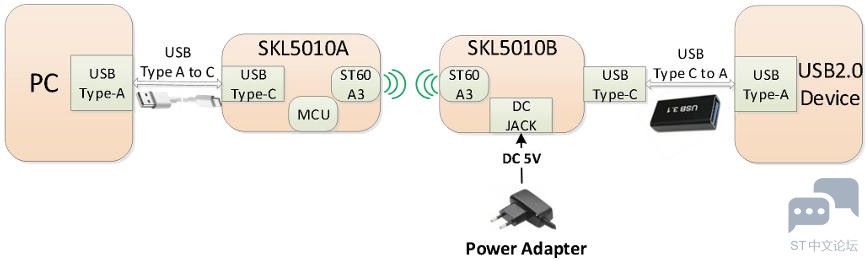

硬件连接

• 使用 Type-C 数据线连接开发板发射端 SKL5010A 和电脑；
• 使用 DC 5V 电源为接收端 SKL5010B 供电；
• 将接收端 Type-C 连接至 USB 设备，如 U 盘、摄像头、鼠标-键盘-音响等设备；

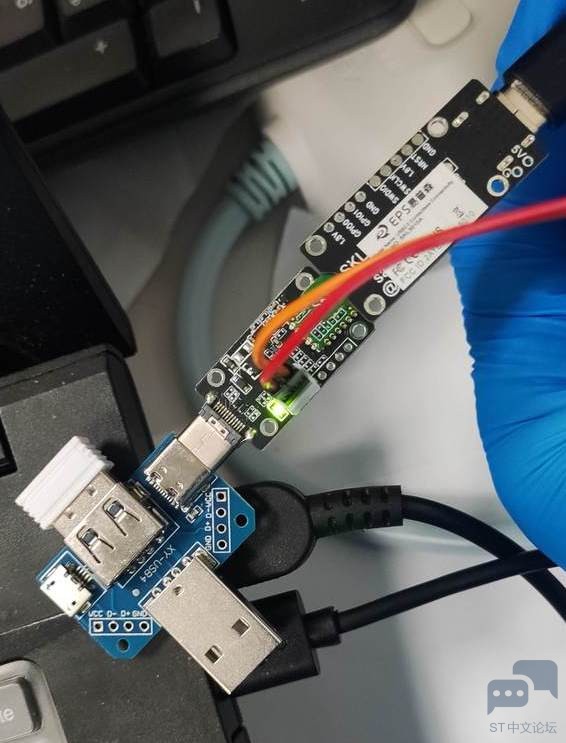

实物图

• 使用 USB 转接板连接接收端 Type-C 公头，另一端连接蓝牙鼠标键盘的接收器；
• 使用杜邦线连接接收端 XH2.54 插头母座与直流 5V 电源；
• 使用 Type-C 数据线连接发射端与电脑 USB 接口；

通信测试

测试模式 1 和模式 2 条件下的信号传输功能。

模式1

将发射端与接收端按照 0 度模式固定，示意图如下

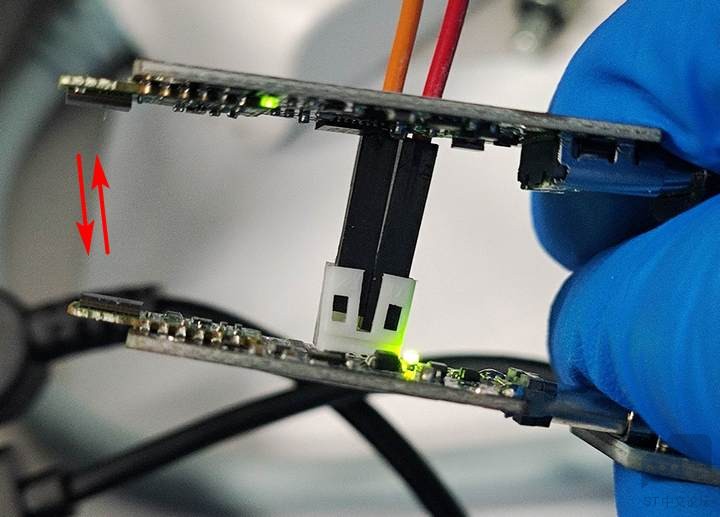

实物效果如下

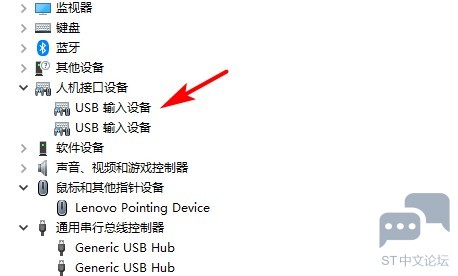

待通信握手完成，信号灯闪烁，电脑识别到蓝牙鼠标接收端设备，并正常使用鼠标操作；

模式2

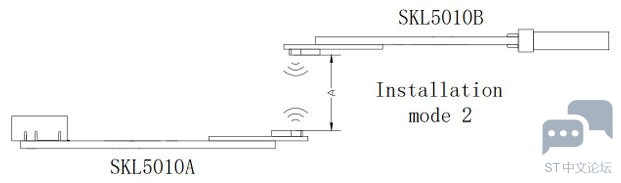

将发射端与接收端按照 180 度模式固定，示意图如下

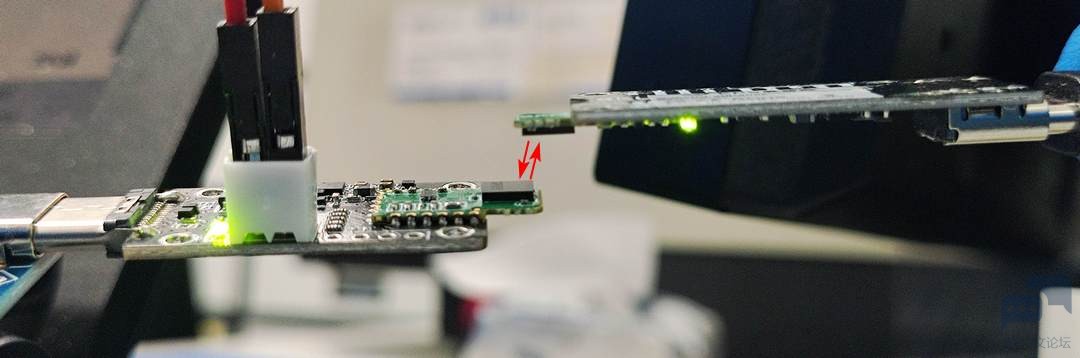

实物效果如下

待通信握手完成，信号灯闪烁，电脑识别到蓝牙鼠标接收端设备，即可正常使用鼠标操作；

总结

本文介绍了 ST60-SKL5010 模组的相关信息，包括外观、系统框图、参数特点、使用方法等，并结合官方资料完成硬件连接、通信测试等流程，为相关产品的快速开发和功能测试提供了参考。
