概述

在实际项目中，经常有这样的需求，希望把变量、函数，甚至是文件，存放到指定的内存上，那么在STM32CubeIDE中应该如何实现呢？

0 2

示例

刚好手中有一块NUCLEO-G474RE的开发板，STM32G474拥有128K Bytes的RAM，512K Bytes的Flash。

在STM32CubeIDE中，由链接文件linker file（*.ld）来决定内存的分布，也就是工程师们常说的内存分散加载文件。

2.1. 指定变量地址

目标：自定义变量运行时位于0x20010000开始的64KB的RAM内存中，编译后的数据初始值存储在0x08010000开始的448KB的FLASH内存中。

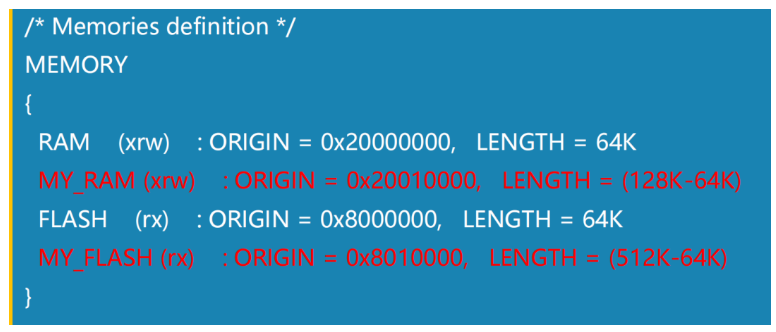

为了实现这一目标，我们要先在链接文件中，划分出这片RAM内存（如取名为MY_RAM）和FLASH内存（如取名为MY_FLASH，红色为增加的内容）：

MY_RAM：起始地址0x20010000；大小：64K；权限：x（可执行）、r（可读）、w（可写），即作为可读写的内存使用。

MY_FLASH：起始地址0x08010000；大小：448K；权限：r（可读）、x（可执行），不可写（FLASH特性），用于存储程序代码。

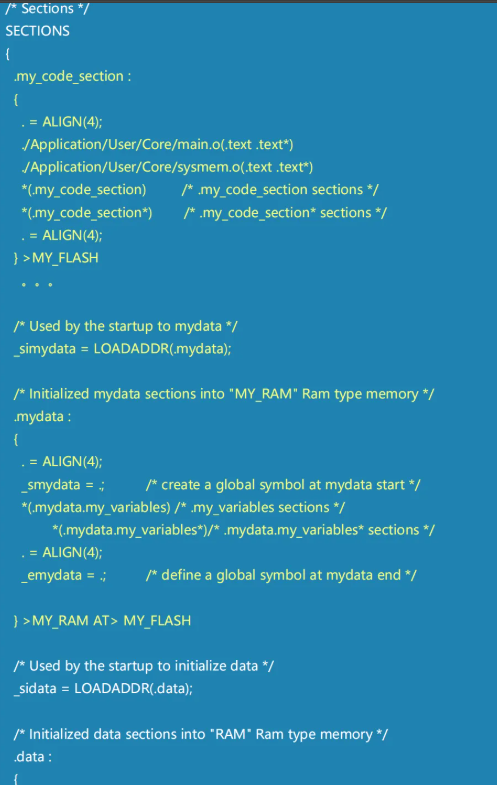

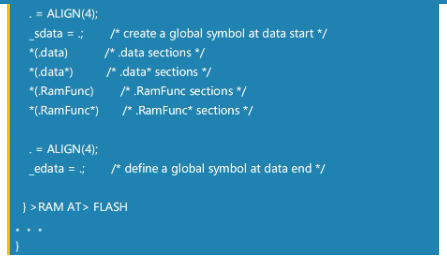

然后进行段的分配（黄色为增加的内容）：

注意：链接文件的Section定义中，”.my_code_section”需要放在“.text”之前。

因RAM的特性，上电之后其内容是随机值，所以在使用RAM之前强烈推荐先初始化为默认值（如0x00）。

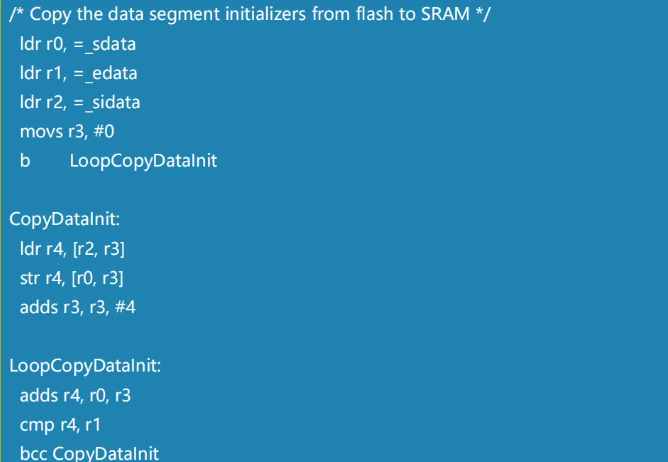

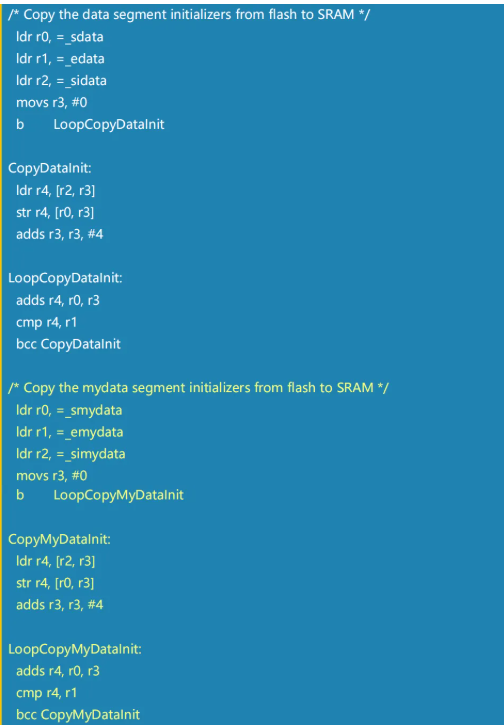

下面代码就是初始化MY_RAM的示例（黄色为增加的内容）：

如此一来，我们就完成了内存的布局，接下来，只要在做应用层的申明/定义时，带上内存的属性就可以了。

/* Private variables ---------------------------------------------------------*/COM_InitTypeDef BspCOMInit __attribute__((section(".mydata.my_variables")));

如上述示例的“BspCOMInit”结构体变量，通过

“attribute((section(".mydata.my_variables")))”修饰，就会存放在MY_RAM内存域。

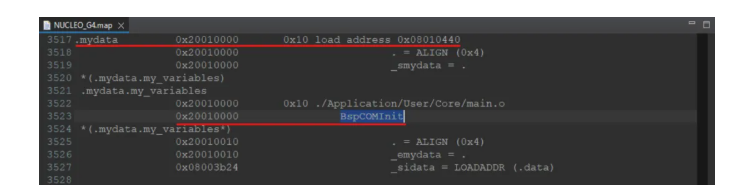

编译之后，可通过map文件来验证结果：

▲ 图1. 指定变量位置

2.2. 指定函数地址

在文件中，通过attribute属性来修饰函数，对于多个函数，申明的顺序就是函数存放在memory中的顺序：

void My_Func_1(void) __attribute__((section(".my_section.My_Func_1")));void My_Func_3(void) __attribute__((section(".my_section.My_Func_3")));void My_Func_2(void) __attribute__((section(".my_section.My_Func_2")));

2.3. 指定文件地址

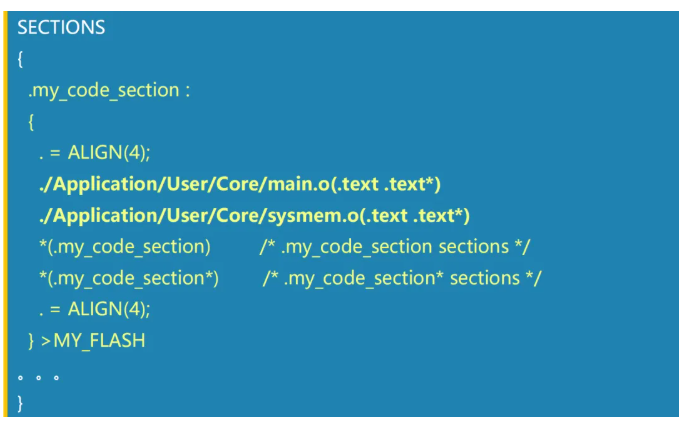

将“main.c”和“sysmem.c”两个文件指定存放在“MY_FLASH（0x08010000）”内存域中，可这样来实现：“./Application/User/Core/main.o(.text .text)”，“./Application/User/Core/ sysmem.o(.text .text)”。

完整参考如下所示（黄色粗体部分）：

注意这里的文件路径是STM32CubeIDE中的项目路径，不是电脑中文件夹的路径。

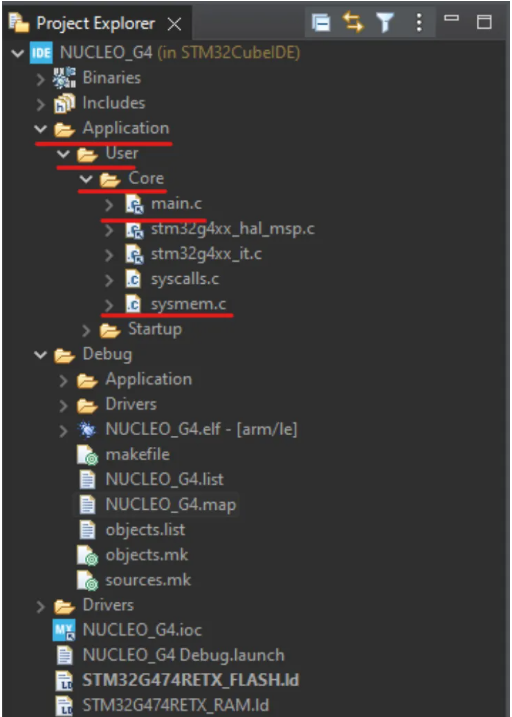

▲ 图2. 本示例中的文件

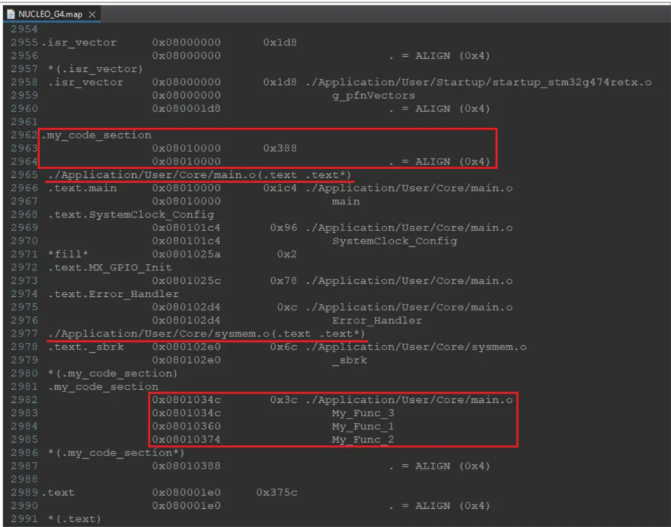

编译之后，查看map文件可验证结果，能看到函数的地址和顺序，以及文件的地址都是在0x08010000之后了：

▲ 图3. 指定函数/文件的内存

0 3

小结

本文实验完整的实验工程（点击下载）供大家直接使用，希望对大家有所帮助。
