STM32CubeMX（包括STM32CubeMX和STM32CubeMX2）是一款图形化工具，可简化STM32产品的配置，并通过分步引导的过程生成相应的初始化代码。

一、引言

上一篇介绍了STM32C5系列在主流MCU产品线中的定位。硬件规格之外，配套的开发工具同样关键。STM32CubeMX2正是ST为C5及后续新系列推出的全新配置工具，它并非经典版CubeMX的版本升级，而是一个独立的、面向HAL2软件层的全新工具。

简单来说，经典版CubeMX服务的是基于HAL1的现有全系列芯片，而CubeMX2专为HAL2架构的新芯片设计。两者可以并存安装，互不冲突。对于使用 STM32-C5 系列的开发者而言，CubeMX2 是唯一可用的图形化配置工具。

二、CubeMX2的核心变化

相比经典版CubeMX，CubeMX2带来了几个实质性的改进。

性能提升。 CubeMX2放弃了此前的Java框架，改用Electron构建，启动和运行速度有了显著提升。界面风格也更接近现代桌面应用，整体操作流畅度明显改善。

实时代码预览。 这是CubeMX2最实用的新特性。在配置引脚或外设时，右侧同步显示生成的代码片段，修改参数能立刻看到代码变化，无需先生成整个工程。开发者可以直接从预览窗口复制初始化代码粘贴到现有工程中，大幅加速原型开发。

引脚与时钟配置优化。 引脚配置新增了表格视图，支持搜索功能和复用引脚高亮显示。时钟配置除了图形树视图外，还提供了Table View和Highlight Path功能，可以清晰地追踪特定外设使用的时钟源。此外，GPIO配置信息中直接标注了引脚是否支持5V容忍及电源域信息，省去了查阅手册的步骤。

工程输出格式的变化。 CubeMX2不再支持MDK5工程，仅支持IAR、CMake和Open-CMSIS三种格式。这反映了ARM官方对AC5进入维护期的态度，也是推动开发者向更通用的CMake工作流迁移的信号。

三、CubeMX2安装

3.1 系统要求

CubeMX2支持Windows 10/11、Linux 64位和macOS。需要注意的是，CubeMX2不兼容Ubuntu 20.04，因为其依赖较新版本的glibc。界面设计的最低分辨率为1920×1080，在更低分辨率下使用可能会影响体验。

安装前需要确保磁盘有足够空间：不仅用于安装CubeMX2本身，还需要容纳多个设备包和软件包，以及后续创建的用户工程。

3.2 安装步骤

从ST官网的STM32CubeMX页面下载安装程序。安装包为约356MB的EXE文件，双击后进入四步向导：Welcome → Configuration → License → Installation。

安装过程中有几个细节需要留意：

路径规范。 安装路径和项目路径最好不包含中文、空格或特殊字符。STM32CubeMX2在Windows账户名或项目名包含非拉丁字符时可能出现编码问题。如果Windows用户名包含非ASCII字符，可以开启“Beta: 使用Unicode UTF-8提供全球语言支持”选项。

管理员权限。 安装程序需要修改系统级环境变量。如果不是以管理员权限运行安装器，可能导致安装失败。此外，安全软件也可能拦截环境变量的修改。

网络连接。 首次运行CubeMX2时会自动同步Pack包，需要保持网络畅通。

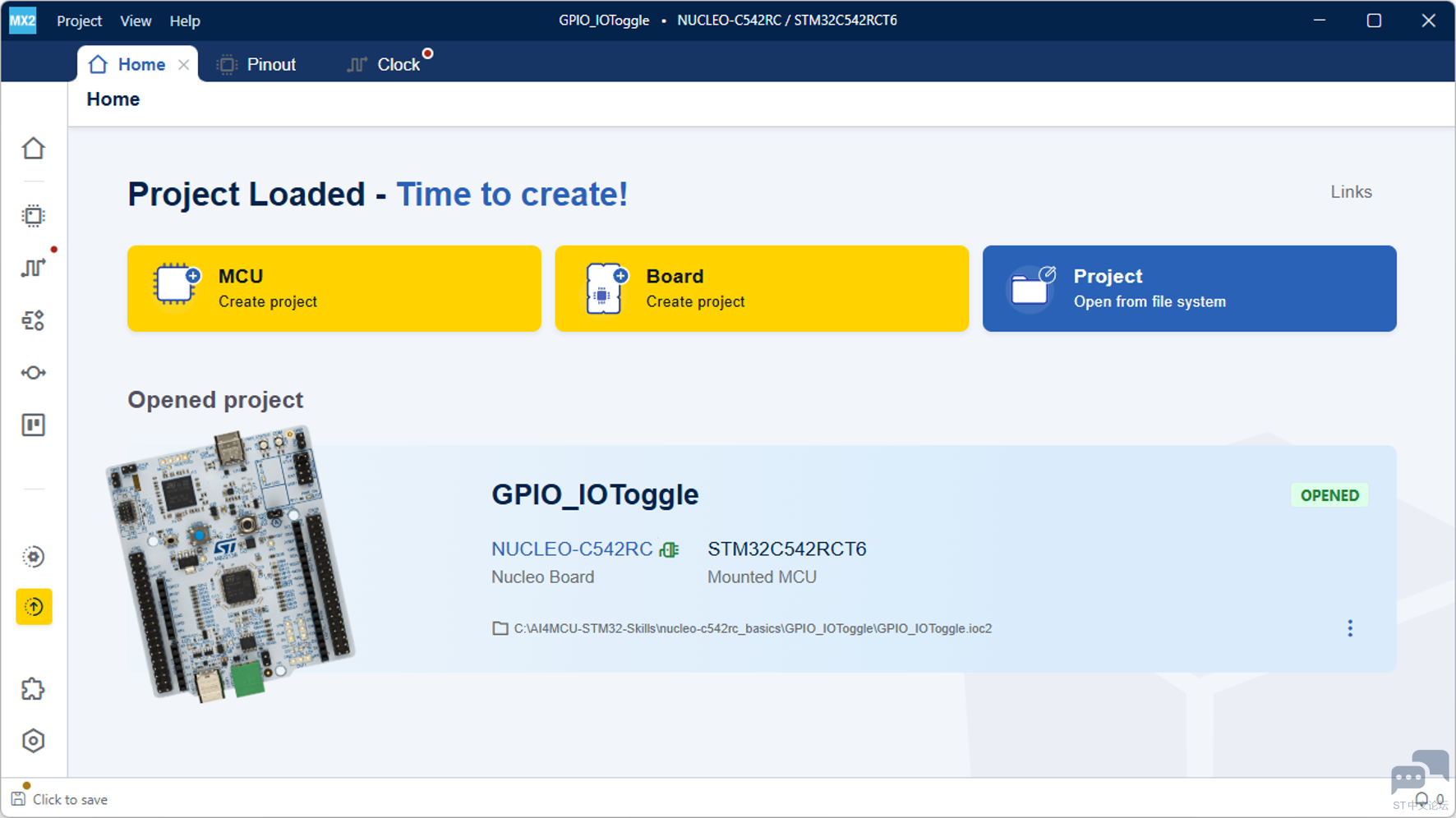

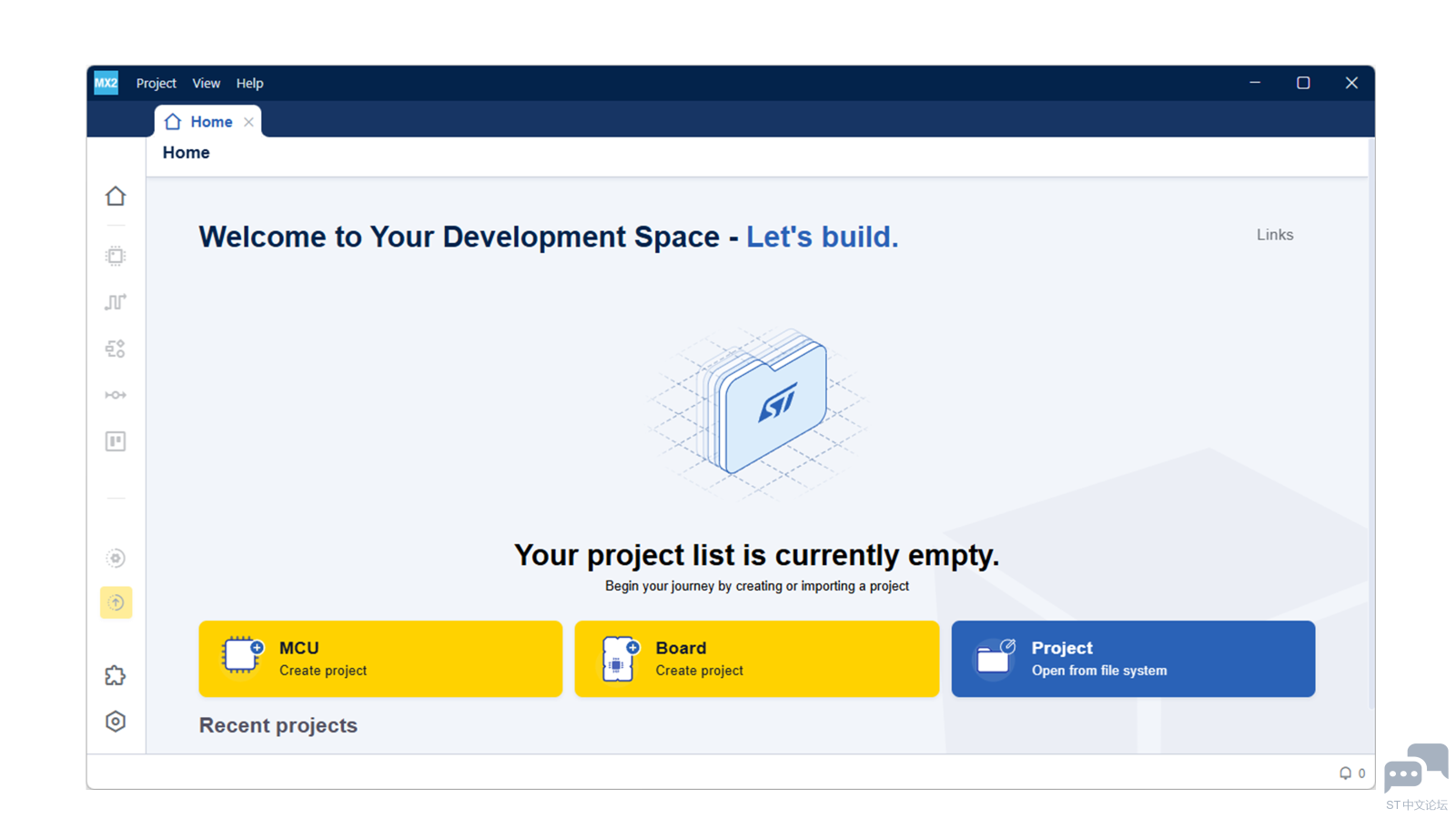

安装完成后启动软件，如果能看到首页的Board / MCU选择界面，说明安装成功。

四、创建工程与点灯实验

4.1 从开发板创建NUCLEO-C542RC工程

CubeMX2提供两种项目创建入口：Board和MCU。

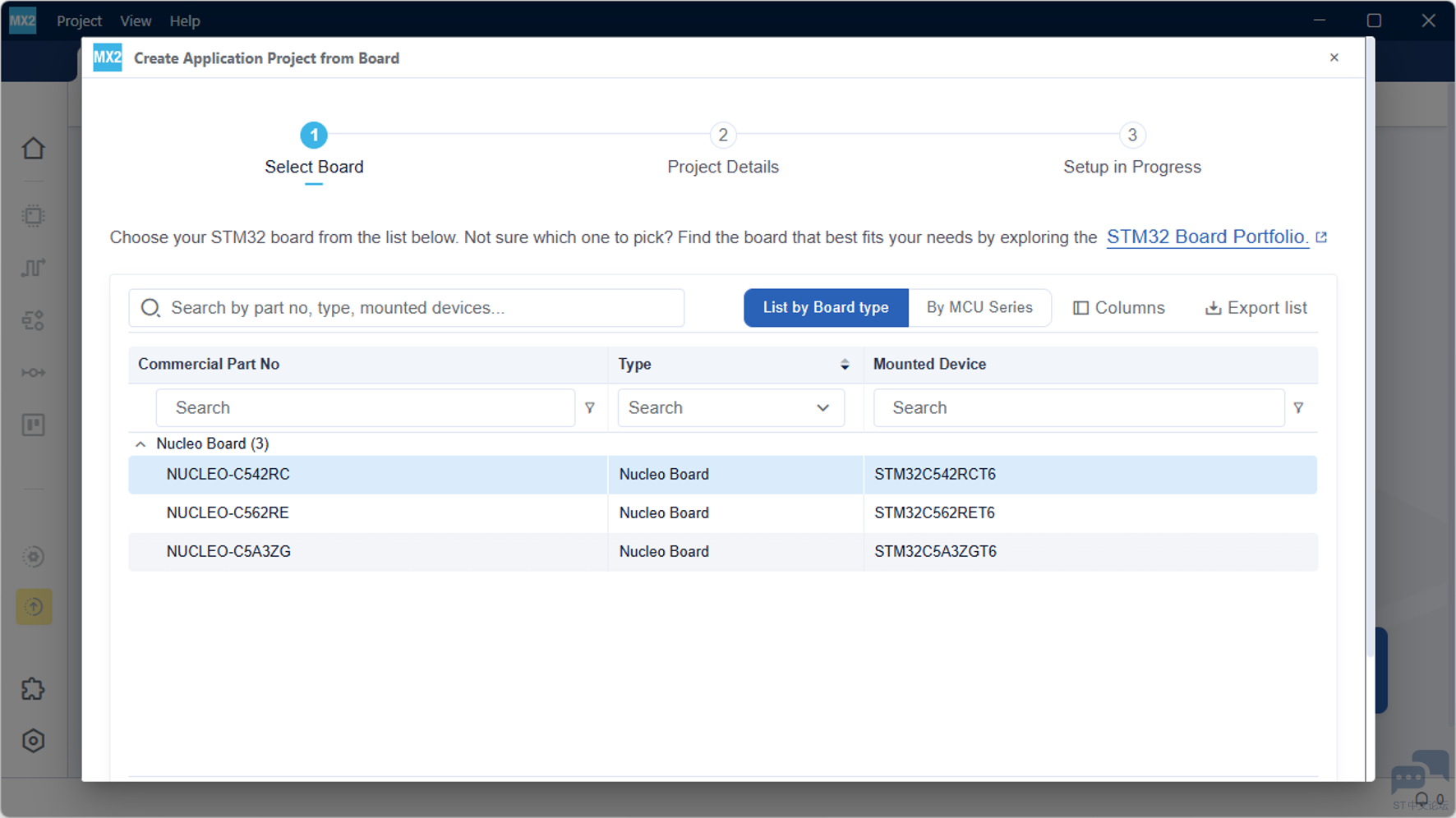

在首页点击 Board，搜索框中输入 NUCLEO-C542RC 并选中，点击Continue进入下一步。在项目详情窗口中输入项目名称（如GPIO_IOToggle），选择项目保存路径。建议使用纯英文路径。

点击“Automatically Download, Install & Create Project”后，CubeMX2会自动联网下载STM32C5系列的固件包。首次使用需要花费一些时间，完成后界面会显示“Project Successfully Created”。

4.2 从MCU创建 STM32-C542RC工程

本系列从零开始，介绍通过选择 MCU 创建 STM32-C542RC 初始工程。

1、进入 MCU 选择界面：

启动 STM32CubeMX2，在首页点击 “MCU”，进入芯片型号选择列表。

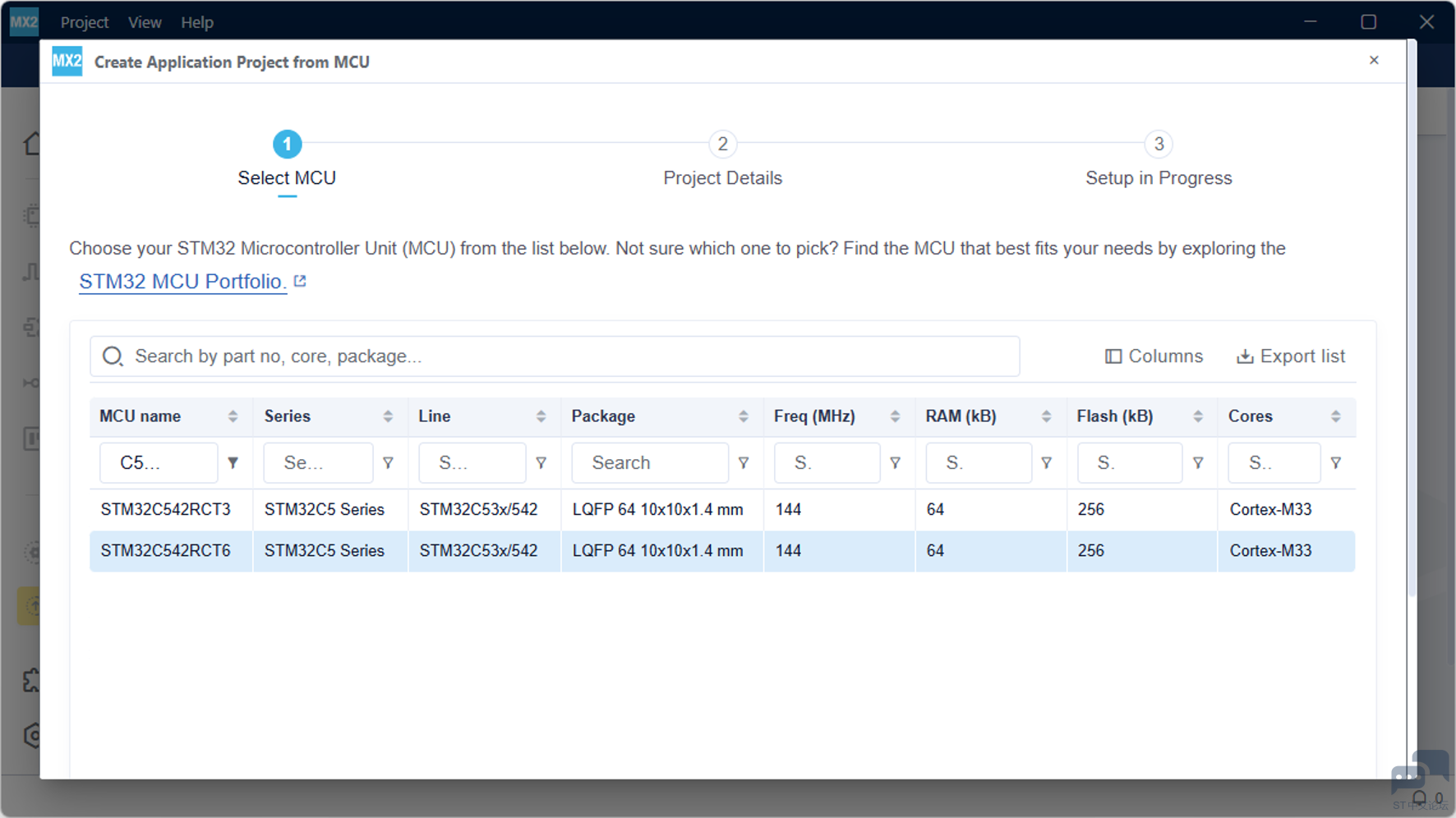

2、搜索并选中芯片 在 MCU name 输入框中输入 STM32C542RC（或完整型号 STM32C542RCT6），从筛选出的列表中选择对应型号。

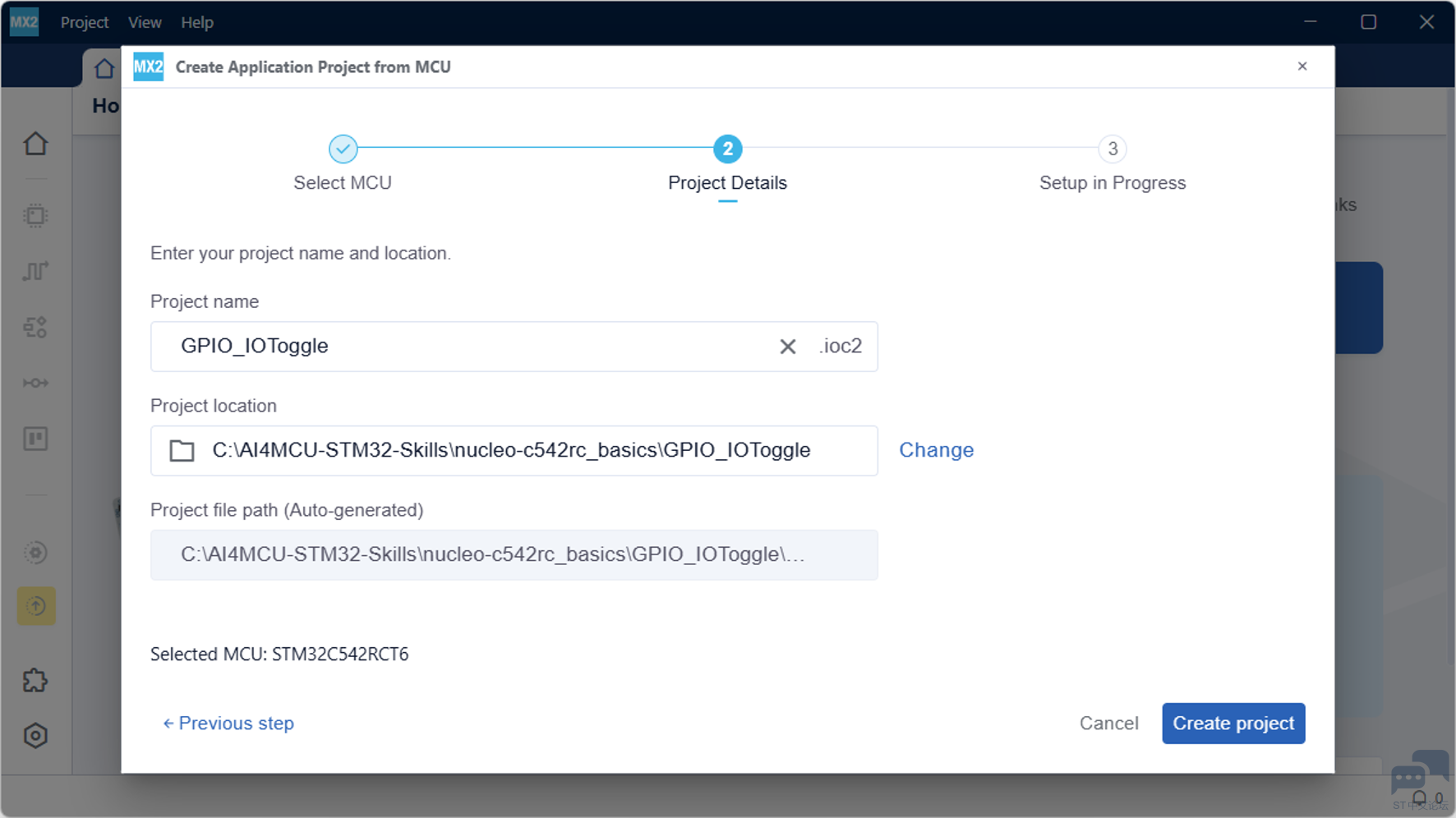

3、填写项目信息 输入项目名称和项目保存路径。项目名称避免使用特殊字符，路径同样建议使用纯英文目录。

4、创建项目 点击 “Automatically Download, Install & Create Project”。工具会自动下载该芯片对应的固件包并创建工程。

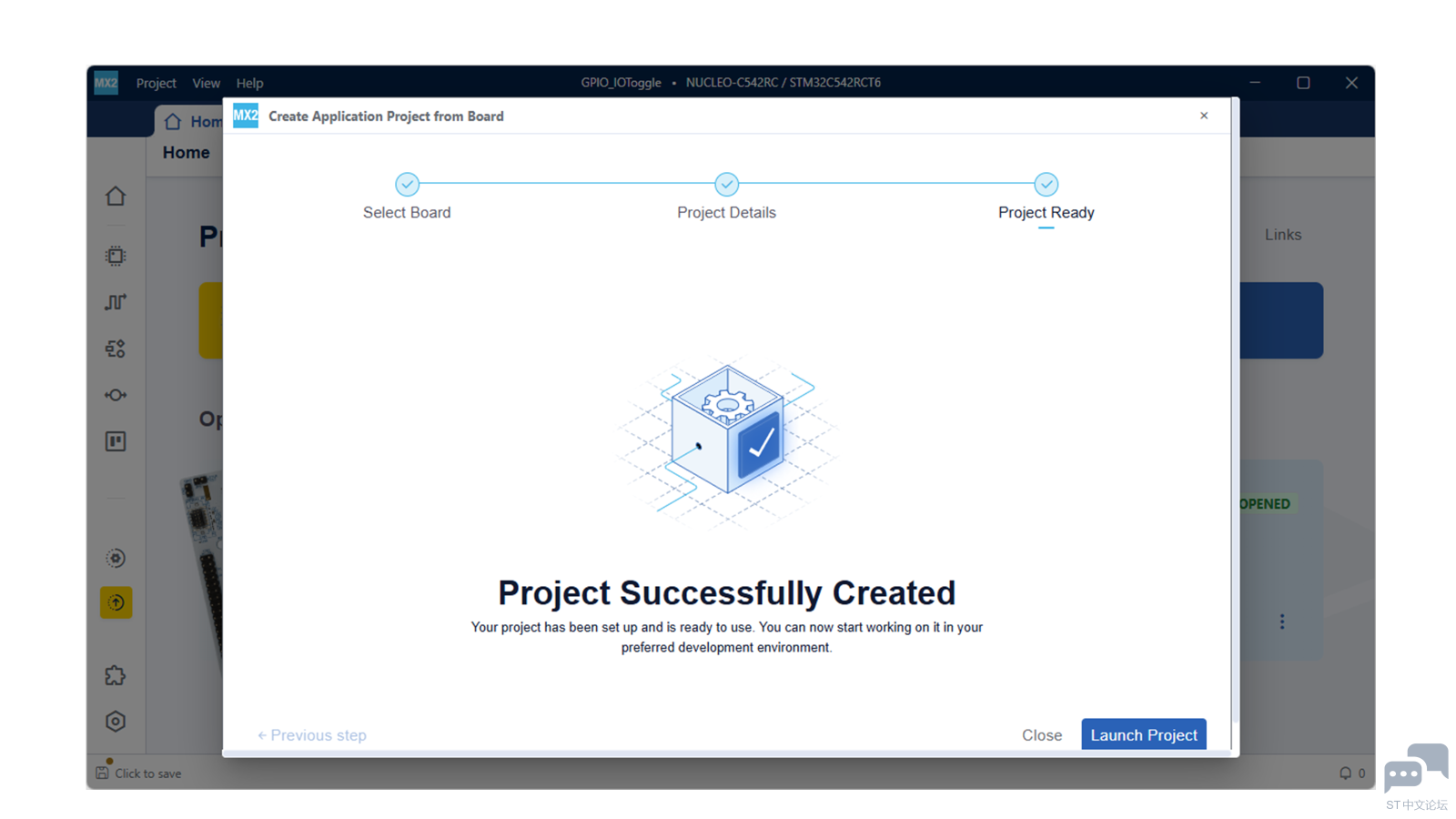

等待完成并启动：等待进度条完成，界面提示 “Project Successfully Created” 后，点击 Launch Project 进入配置界面。

![image.png](data/attachment/forum/202610/11/105642hpnpo86r3rppaj3v.png?imageMogr2/auto-orient/strip%7CimageView2/2/w/300

4.3 配置PA5引脚

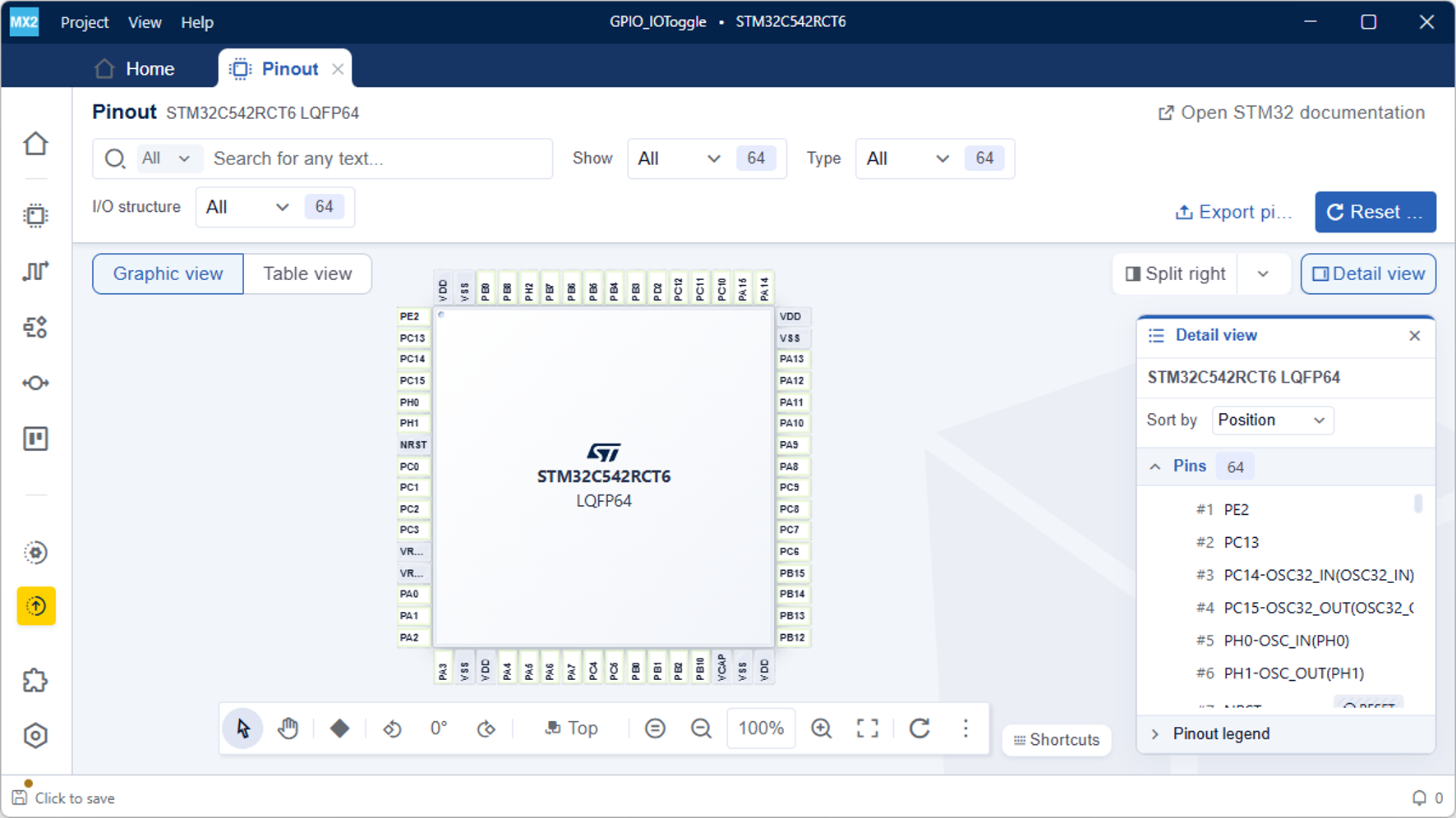

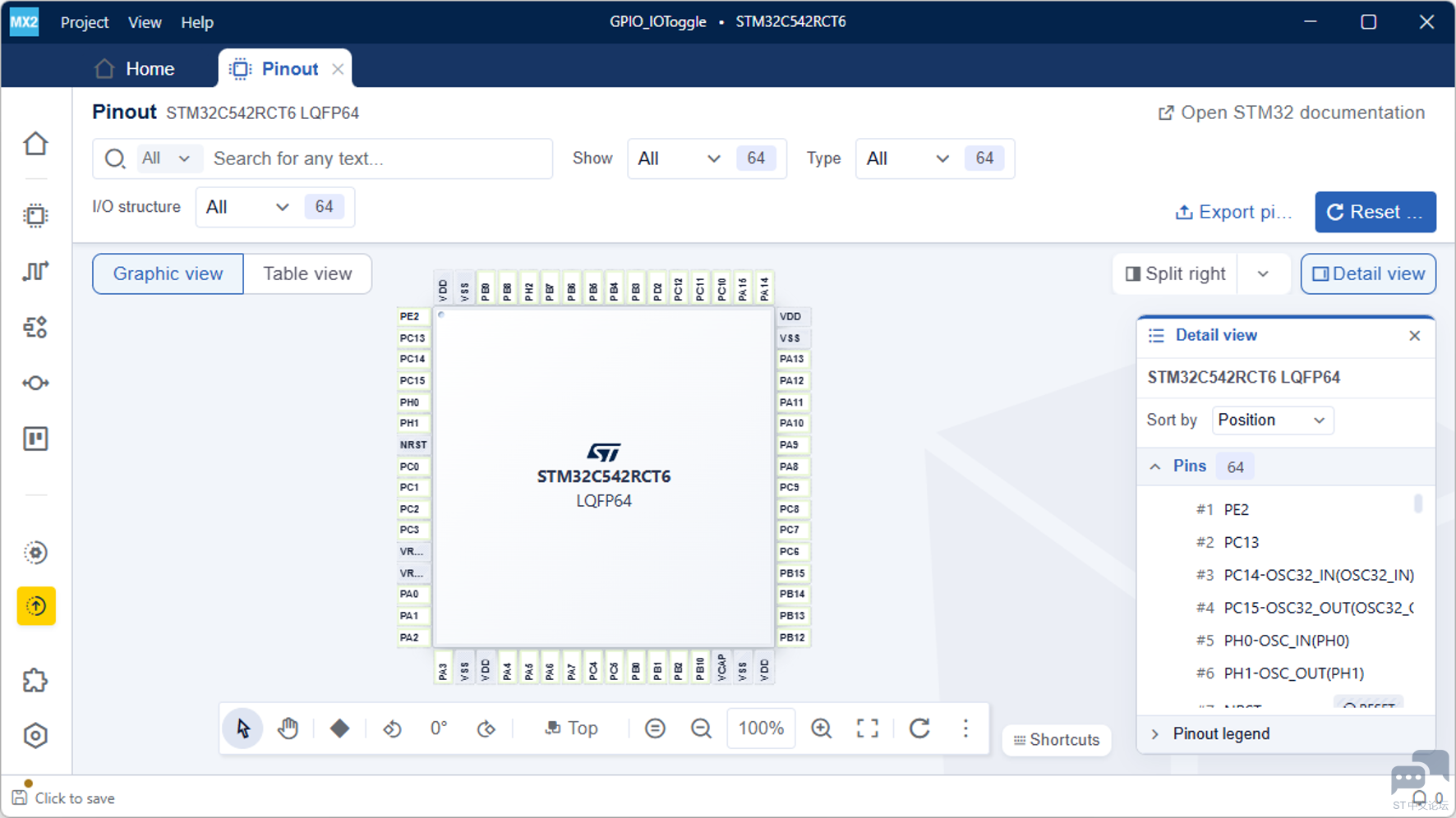

项目创建完成后，软件自动进入Pinout视图，后续可继续配置时钟、外设和引脚功能。

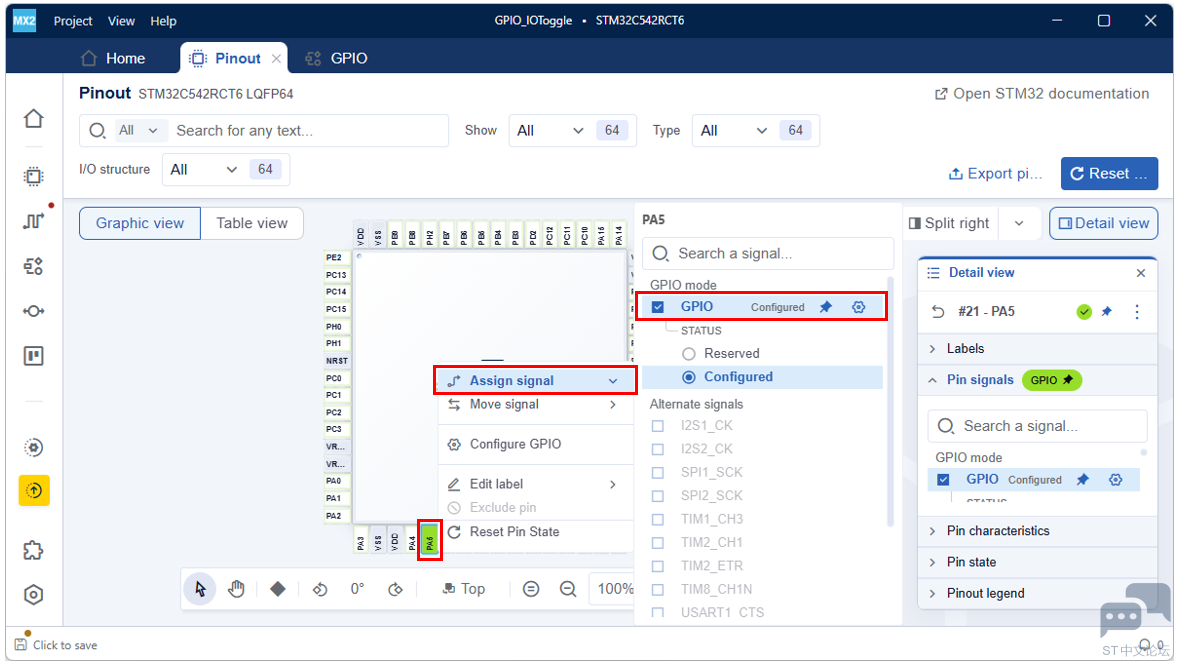

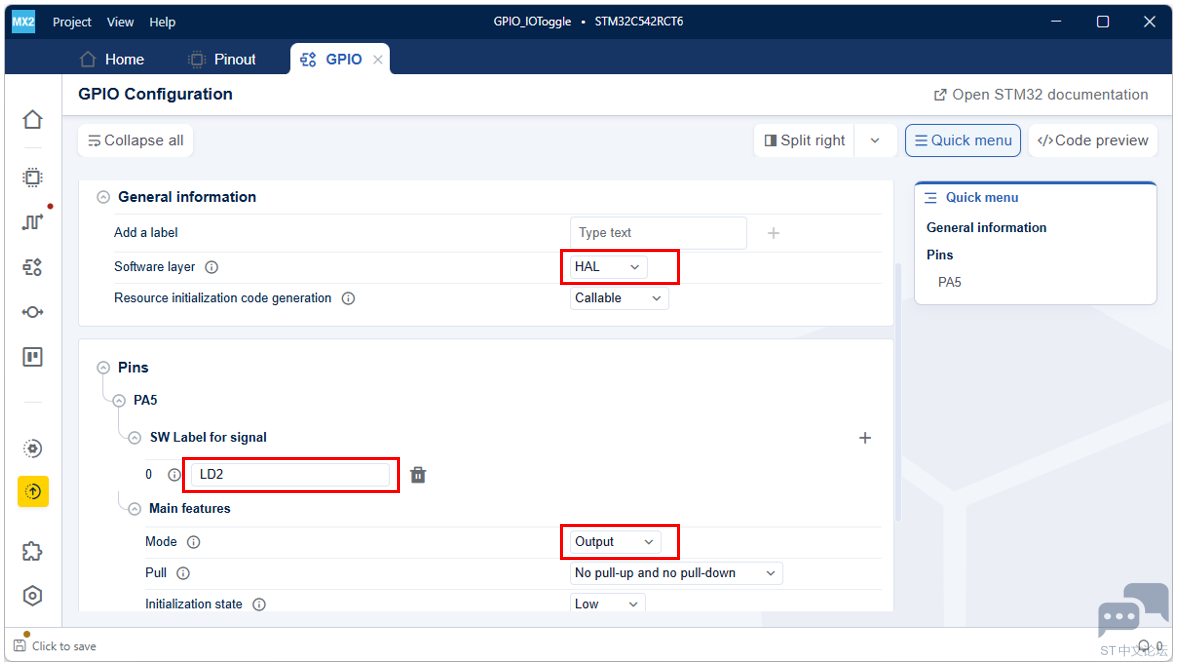

（1）在芯片引脚图中找到 PA5。NUCLEO-C542RC 板载用户 LED（LD1）连接在 PA5 上，通过焊桥 SB8 与 LED 相连，默认 SB8 ON。根据 UM3615 手册，向 PA5 写入高逻辑电平（“1”）即可点亮 LD1。 （2）右键点击 PA5 引脚，在弹出菜单中选择 Assign signal，然后选择 GPIO。这一步是把引脚的功能分配给 GPIO 模块。 （3）再次右键点击 PA5，选择 Configure GPIO（或 Go to configuration GPIO），进入引脚功能详细设置界面。

4.3 时钟配置

在Clock Configuration界面中，选择HSE为时钟源，配置主频为144MHz。需要注意，HSE默认使用板载24MHz晶振，确保晶振参数与配置一致，否则可能无法跑到目标主频。

如果点开过Clock Configuration界面但未做任何修改，可能触发配置警告。这是CubeMX2的一个已知现象，点击界面中的Reset按钮恢复默认时钟配置即可消除。

4.4 生成工程

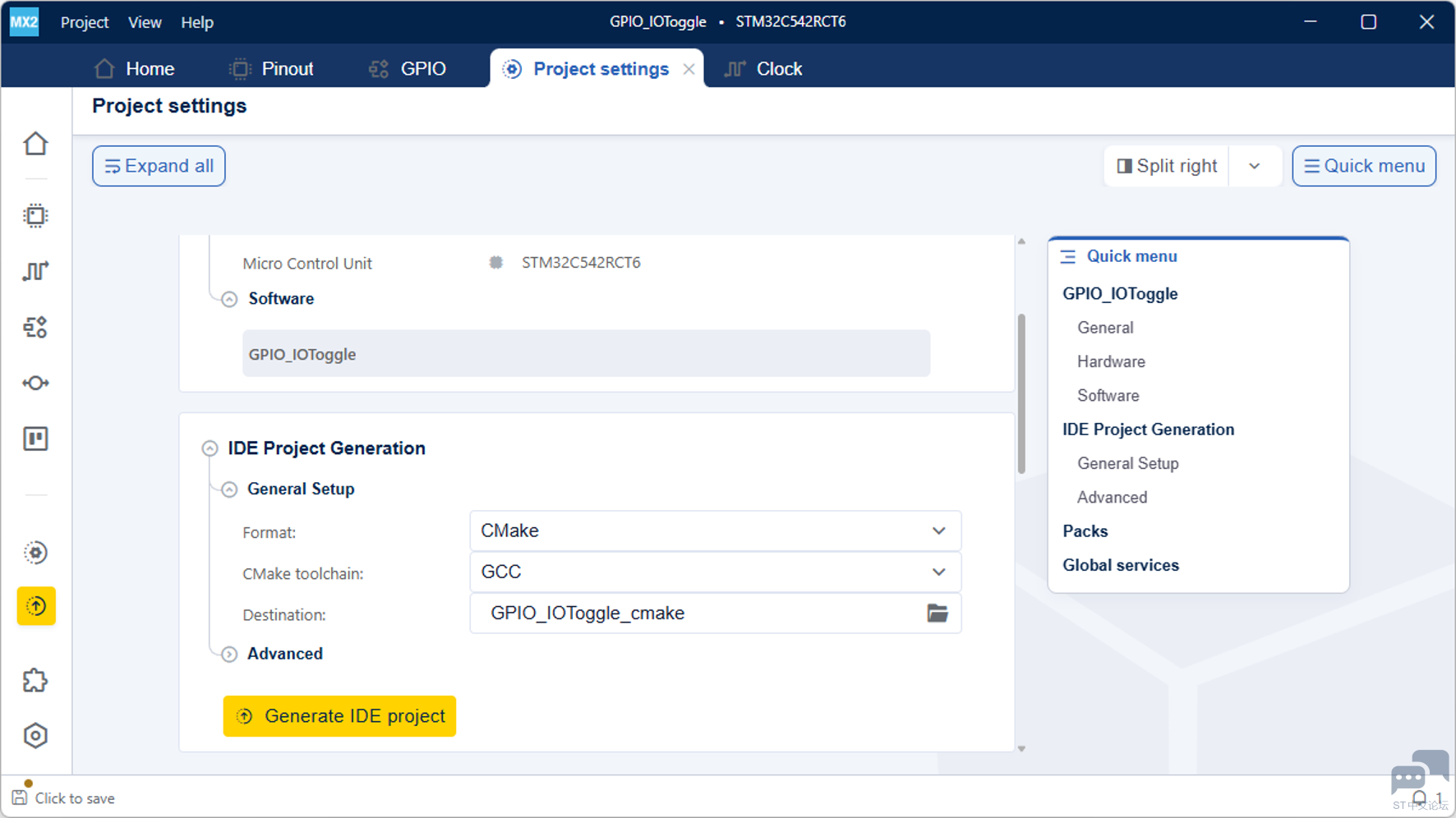

进入Project Settings，在 IDE Format 下拉选项中选择 CMake，CMake Toolchain 选择 GCC。确认配置无误后点击Generate Code。

生成前CubeMX2会执行配置检查，如果出现错误提示，需先定位问题再生成。常见触发点包括引脚冲突、时钟配置异常，以及FreeRTOS等中间件导致的SysTick冲突。

生成结果说明

生成完成后，项目路径下会出现标准 CMake 工程结构，包含：

• Core/：main.c、main.h 等用户代码
• Drivers/：HAL 库和 CMSIS
• CMakeLists.txt：CMake 构建脚本
• cmake/：工具链和编译选项配置

与旧版 CubeMX 生成的 .uvprojx 或 .ioc 文件不同，CubeMX2 输出的是可直接用 VS Code 或 STM32CubeIDE 打开的标准 CMake 工程。

4.5 编写点灯代码

在VS Code中安装STM32Cube插件，打开生成的工程文件夹。在Core/Src/main.c的while(1)循环中添加：

while (1)
{
    // 每 500ms 翻转一次 PA5
    HAL_GPIO_TogglePin(LD1_GPIO_Port, LD1_Pin);
    HAL_Delay(500);
}

由于第4.2步设置了别名LD1，生成的宏LD1_GPIO_Port和LD1_Pin分别对应GPIOA和GPIO_PIN_5，可直接使用。

4.6 生成代码、编译与烧录

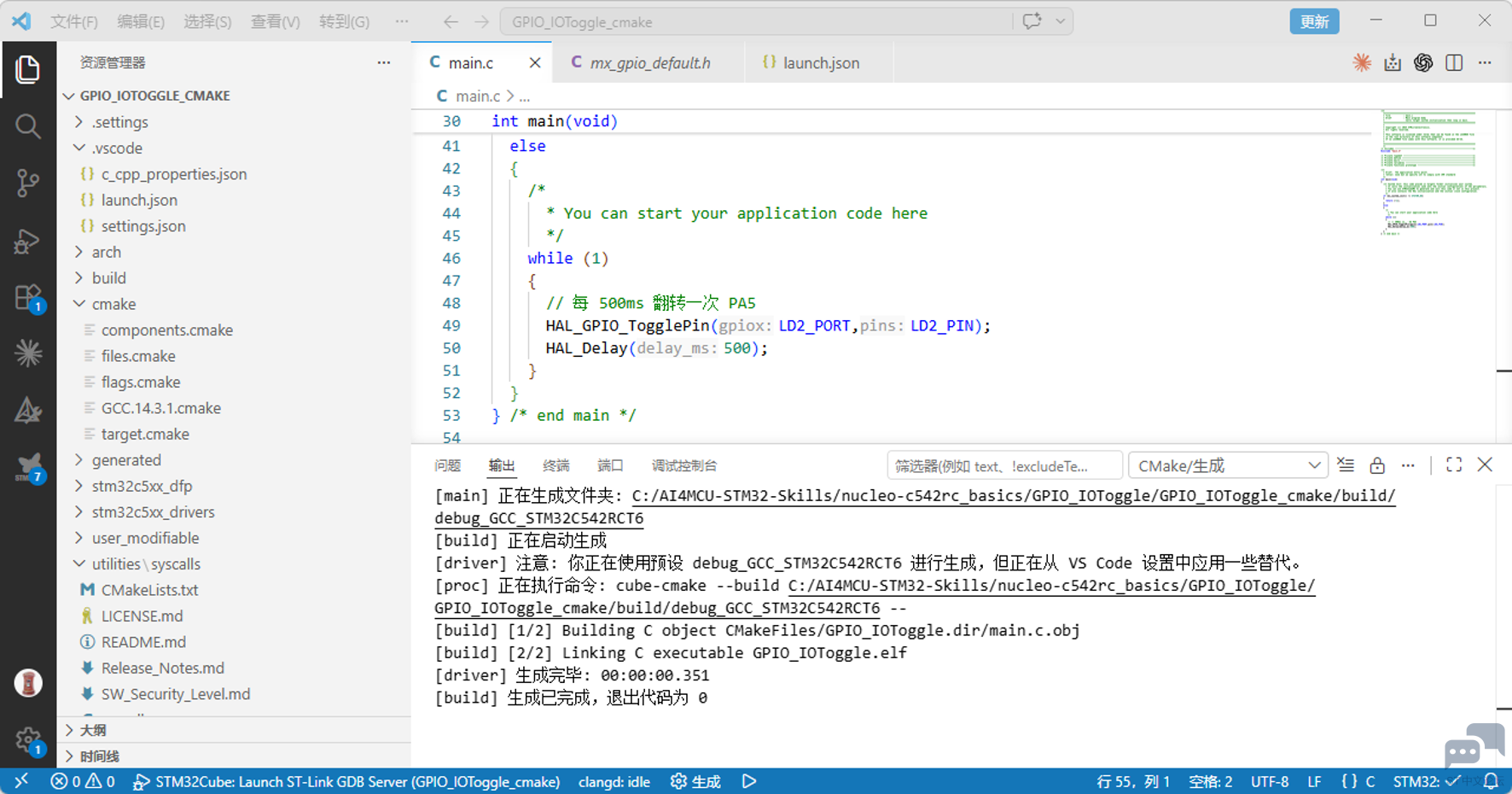

点击VS Code底部状态栏的 Build 按钮进行编译。

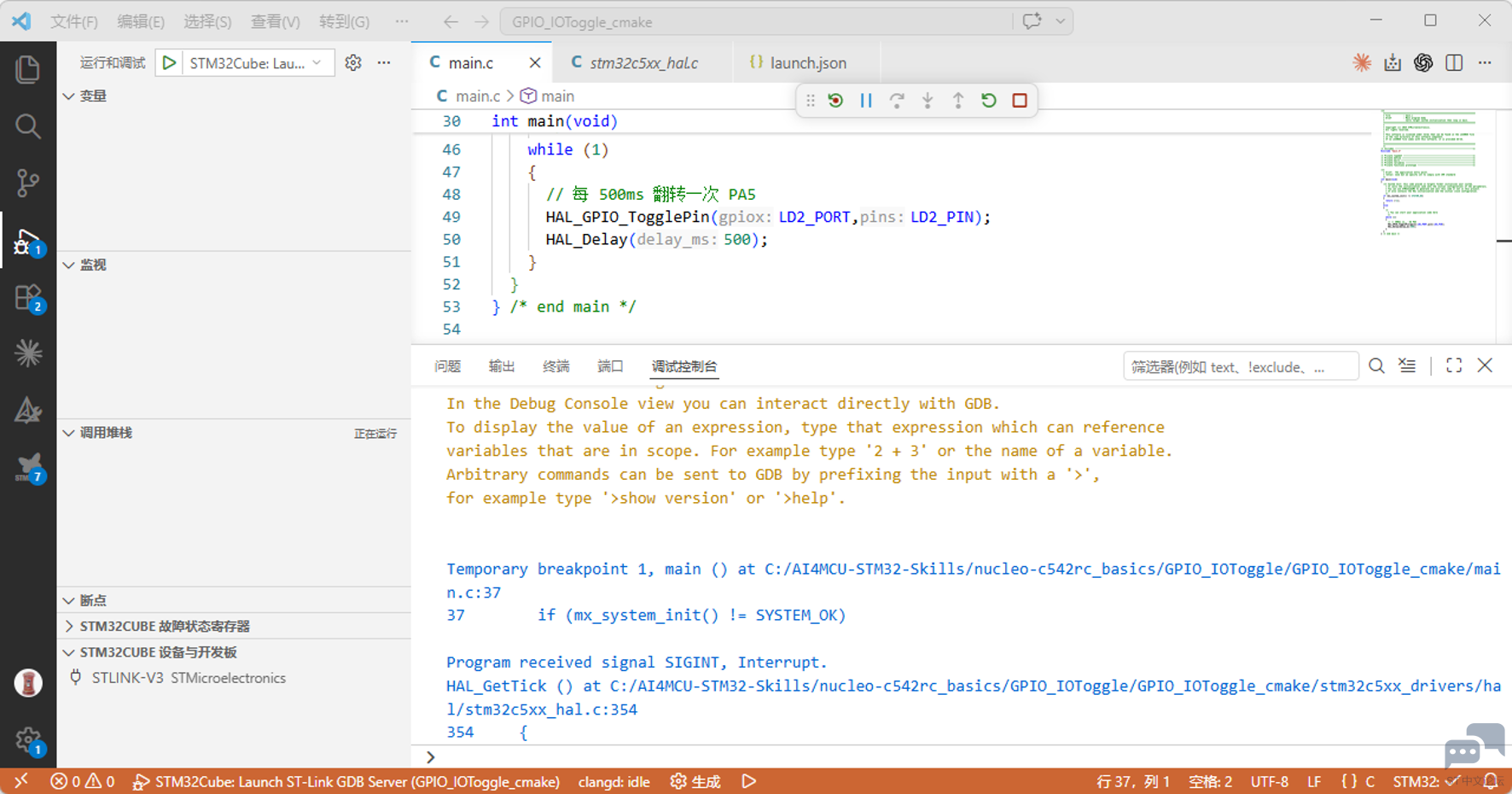

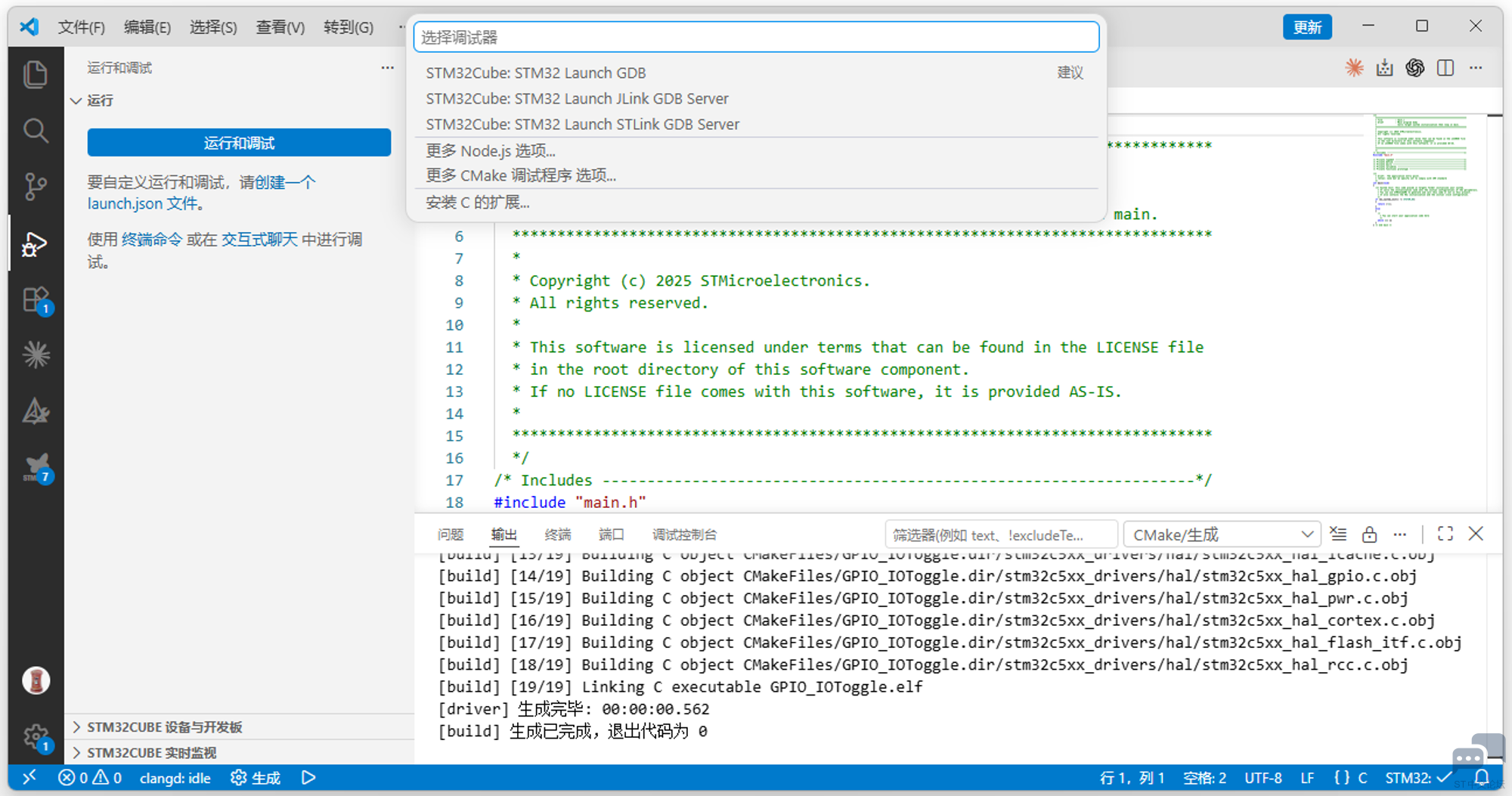

点击VS Code左侧工具栏的 调试按钮打开“运行与调试”侧边栏，再点击“运行与调试”按钮，选择调试器为“STLink”。

烧录成功后，开发板上的 LD1 以500ms间隔翻转，闪烁周期约为1秒。将HAL_Delay(500)改为HAL_Delay(100)，重新编译烧录，闪烁周期变为约200ms。

六、总结

本文从零开始，完整走了一遍 STM32CubeMX2 的安装、NUCLEO-C542RC 的工程创建、PA5 引脚配置、点灯代码编写、编译烧录到 LED 闪烁的全过程。

回顾整个流程，核心步骤可以概括为：

1. 安装 CubeMX2：注意路径不含中文和空格，保持网络畅通，首次运行会自动同步 Pack 包。
2. 创建工程：可以基于 Board（NUCLEO-C542RC）快速开始，也可以基于 MCU（STM32C542RC）精确指定芯片型号。
3. 配置 PA5：右键分配 GPIO 信号，设置模式为 Output，并设置别名为 LD1，生成 LD1_GPIO_Port 和 LD1_Pin 两个宏。
4. 生成工程：Project Settings 中选择 IDE Format 为 CMake、CMake Toolchain 为 GCC，生成标准 CMake 工程。
5. 编写代码：在 while(1) 中调用 HAL_GPIO_TogglePin 和 HAL_Delay，实现 LED 闪烁。
6. 编译烧录：在 VS Code 中打开工程，Build 后 Flash，观察 LD1 按设定频率闪烁。

STM32CubeMX2 原生支持 CMake 工程，配合 VS Code 的 STM32Cube 插件，整个开发流程比旧版工具链更轻量、更贴近现代嵌入式开发习惯。
