评测对象：NUCLEO-H5E5ZJ

测试目标：搭建 TrustZone 安全 / 非安全分区工程，验证分区隔离效果，评估对现有代码改动量与资源开销。

一、分析示例代码

TrustZone工程示例代码的目录位于STM32Cube_FW_H5_V1.7.0\Projects\NUCLEO-H5E5ZJ\Templates\TrustZoneEnabled，里面分别有Secure和None-Secure的代码，支持MDK\IAR和CubeIDE三种构建方式。

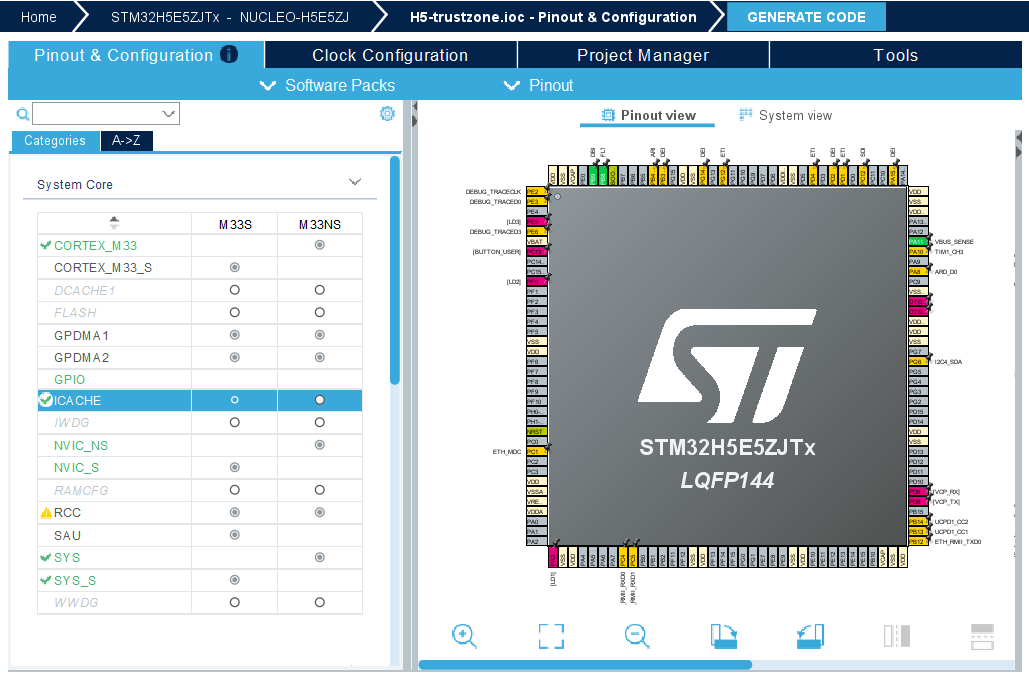

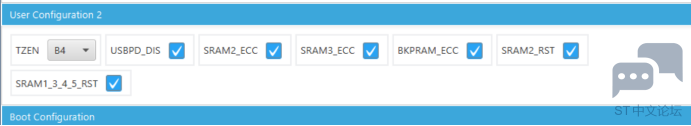

参考示例工程说明配置OptionBytes

• TZEN=B4
• SECWM1_STRT=0x0  SECWM1_END=0xFF
• SECWM2_STRT=0x1  SECWM2_END=0x0

1.存储器布局

H5系列芯片通过IDAU控制地址访问，采用了“别名”的机制，CPU在Secure状态的下看到的flash、ram以及外设地址别从0x0c 0x30 0x50开始。

2.Secure代码做的事情

①　HAL初始化

②　Cache初始化（可选）

③　设置系统隔离

1. 使能GTZC时钟
2. SRAM分块隔离
3. 定义并填充MPCBB结构体
4. 使用MPCBB结构体设置SRAM3 SRAM4 SRAM5
5. Flash隔离（通过OB进行设置）

④　GTZC外设放行

⑤　TZIC开启中断（清非法访问标志、开中断源、NVIC)

⑥　开启SecureFault

⑦　系统时钟初始化（可选）

⑧　挂起Systick

⑨　跳转到NS执行代码

⑩　实现HAL_GTZC_TZIC_Callback

知识点：TZIC 中断处理跨界违规 ，SecureFault异常处理Secure世界内部的非法访问。

3.None-Secure代码做的事情

①　HAL初始化

②　注册两个重点要的回调函数

③　SecureFault_Callback响应异常

④　SecureError_Callback响应GTZC和TZIC的中断

⑤　设置系统时钟

⑥　初始化外设

⑦　执行用户代码
