评测对象：NUCLEO-H5E5ZJ
测试目标：搭建 TrustZone 安全 / 非安全分区工程，验证分区隔离效果，评估对现有代码改动量与资源开销。

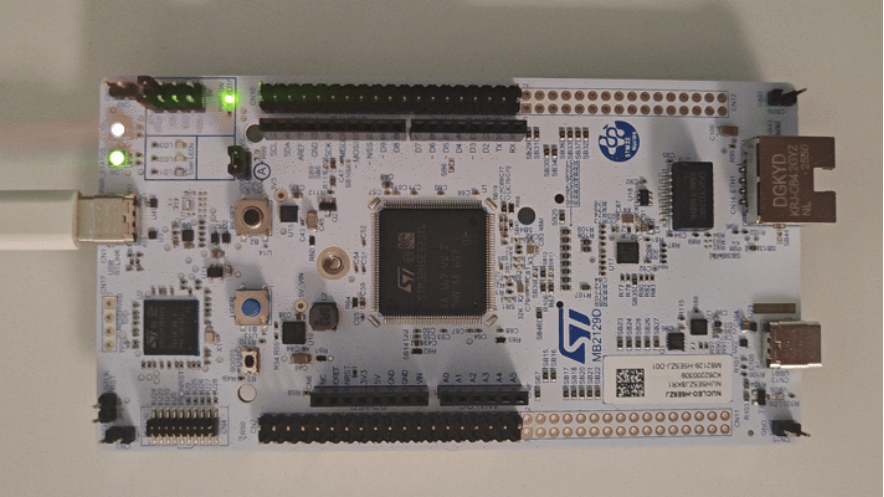

运行效果：绿色LED闪烁

一、分析示例代码
TrustZone工程示例代码的目录位于STM32Cube_FW_H5_V1.7.0\Projects\NUCLEO-H5E5ZJ\Templates\TrustZoneEnabled，里面分别有Secure和None-Secure的代码，支持MDK\IAR和CubeIDE三种构建方式。
1.参考示例工程说明配置OptionBytes

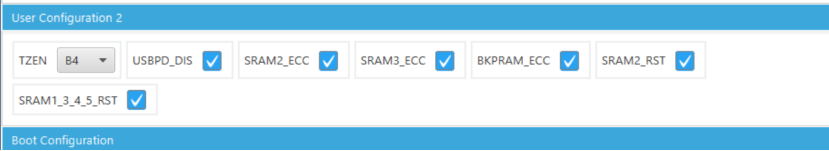

• TZEN=B4

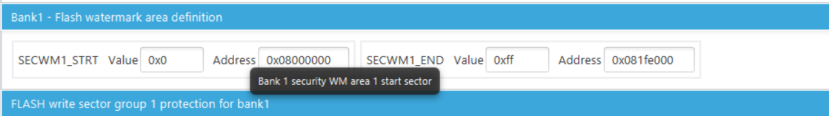

• SECWM1_STRT=0x0 SECWM1_END=0xFF
• SECWM2_STRT=0x1 SECWM2_END=0x0

1. 2.存储器布局
   H5系列芯片通过IDAU控制地址访问，采用了“别名”的机制，CPU在Secure状态的下看到的flash、ram以及外设地址别从0x0c 0x30 0x50开始。
2. 3.Secure代码做的事情
   ①　HAL初始化
   ②　Cache初始化（可选）
   ③　设置系统隔离
   1)使能GTZC时钟
   2)SRAM分块隔离
   3)定义并填充MPCBB结构体
   4)使用MPCBB结构体设置SRAM3 SRAM4 SRAM5
   5)Flash隔离（通过OB进行设置）
   ④　GTZC外设放行
   ⑤　TZIC开启中断（清非法访问标志、开中断源、NVIC)
   ⑥　开启SecureFault
   ⑦　系统时钟初始化（可选）
   ⑧　挂起Systick
   ⑨　跳转到NS执行代码
   ⑩　实现HAL_GTZC_TZIC_Callback

知识点：TZIC 中断处理跨界违规 ，SecureFault异常处理Secure世界内部的非法访问。

3. 4.None-Secure代码做的事情
   ①　HAL初始化
   ②　注册两个重点要的回调函数
   ③　SecureFault_Callback响应异常
   ④　SecureError_Callback响应GTZC和TZIC的中断
   ⑤　设置系统时钟
   ⑥　初始化外设
   ⑦　执行用户代码
   二、使用CubeMX重建示例代码工程
4. 1.创建CubeMX工程

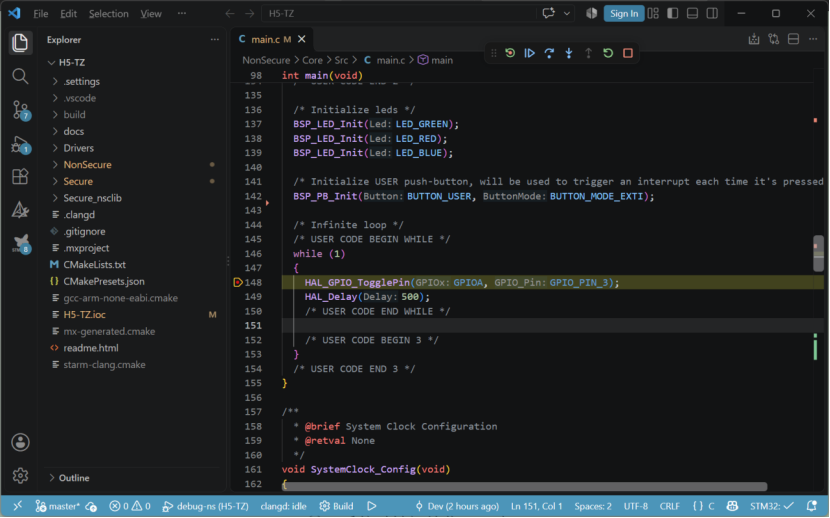

   首先启动cubemx创建H5E5板子的工程，选择带有TrustZone的模板，然后保存该工程到一个空文件夹。生成代码类型选择cmake。点击generate生成代码。使用vscode打开工程文件夹，可以看到已经生成了包含S和NS的代码结果，按F7编译工程，正常情况下编译成功并生成S和NS的2个elf文件。
5. 2.修改CubeMX配置
   通过在 CubeMX 里改配置，使得生成的代码尽量接近示例程序。

（1） 在 CubeMX 中使能S侧的 GTZC，并开启中断，GTZC的参数保持默认即可。
（2） 重要！把PA11 PB8 PB9三个引脚设置为NS。因为GIPO是TZ aware外设，并且每个管脚都能配置安全属性，如果不配置默认是S。

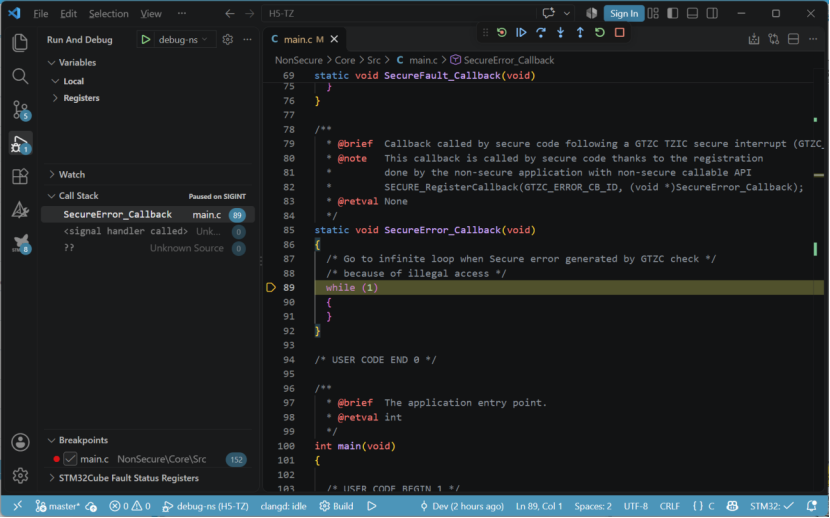

（3） 重要！在BSP中关闭VCOM。因为默认生成的BSP代码，配置VCOM时会触发非法访问中断，然后进到SecureError_Callback函数。UART属于GTZC管理的Seurable外设，无法像GPIO那样能直接把自己设置为NS，配置GTZC稍复杂，此处直接禁用。
如图所示：

3. 3.代码移植
   （1）关于链接脚本。 通过对比CubeMX生成的代码中的Flash的S和NS连接脚本的存储区域布局，发现与示例代码完全一致，因此链接脚本无需改。
   （2）S侧有6 段必须手写的代码，包括：SecureFault 使能、TZIC ClearFlag/EnableIT、HAL_SuspendTick()、HAL_GTZC_TZIC_Callback 转发、SecureFault_Handler 转发等。
   （3）NS侧需要手动添加的代码有：SECURE_RegisterCallback + 两个回调实现。
   强烈建议代码移植借助AI工具实现！

三、操作经验

由于编译出来的可执行文件有2个，因此必须分2次烧录。通常的顺序是先烧写S程序，再烧写NS程序。这两段程序相互独立，因此如果怀疑其中一个有问题，可以从示例工程中烧写另一个，反复对比进行验证。
需要注意的是，如果想要调试NS代码，启动调试器以后，可能会停留在NS的reset_handler汇编代码处，这时候只要通过调试器重启板子，代码就能正常运行到main函数入口。

四、资源占用

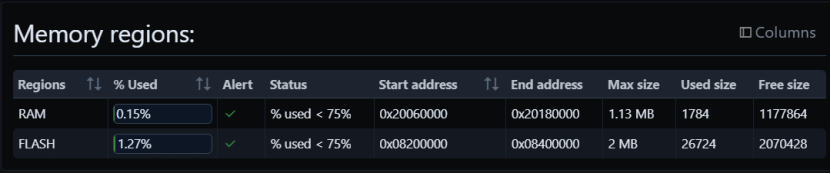

NonSecure部分资源占用情况

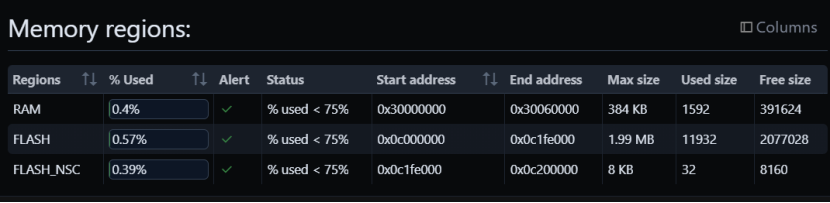

Secure部分资源占用情况
