上一贴，我们简单介绍了STM32L072Nucleo64，现在，我们来对这个芯片进行一次功耗测试。
         STM32L073有多种模式，分别是Low Power， Sleep， Standby和 STOP模式，

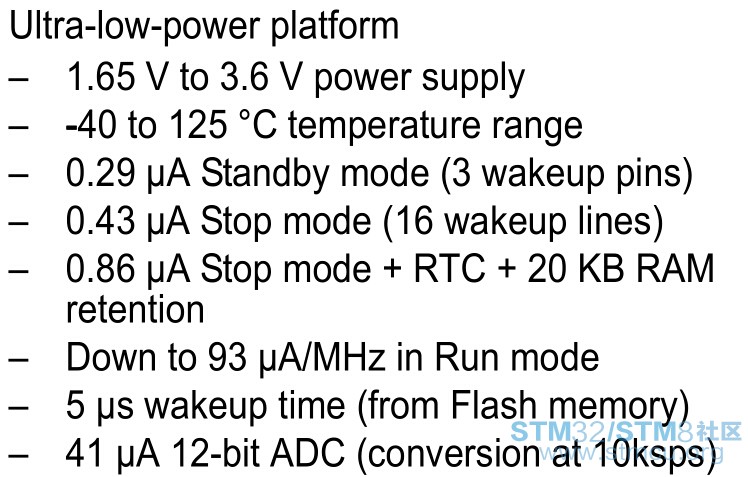

        以上截取stm32L073数据手册中的功耗部分介绍，从图中可以知道，要让L073消耗最小，就要
设置他为Standby模式，最低只需要0.29uA的消耗！不过，我们分别对nucleo的各个模式下进行测试
一下，看看这个STM32L073到底能给我们多少惊喜！
        在测试前，我们可以利用一下Cube的功能，在CubeMx软件中，在Power Consumption Calculator
页面给我们提供了功耗计算的功能。

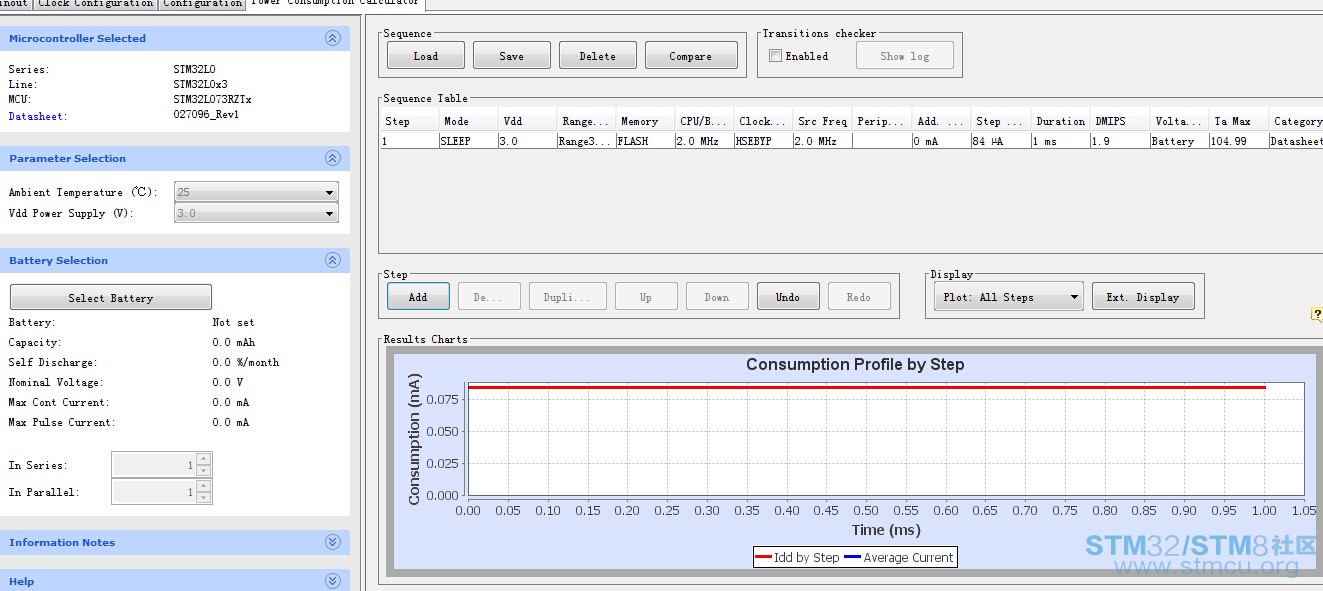

          从上图中，我们可以设置芯片的工作模式， 电压等级， 总线时钟， 工作外设等等，而在图中，
我们也能看到在此工作模式下芯片的最大和最小电流消耗！我们可以在电机Step窗口中的ADD， 就会
弹出一个step窗口，用来设置我们的工作模式：

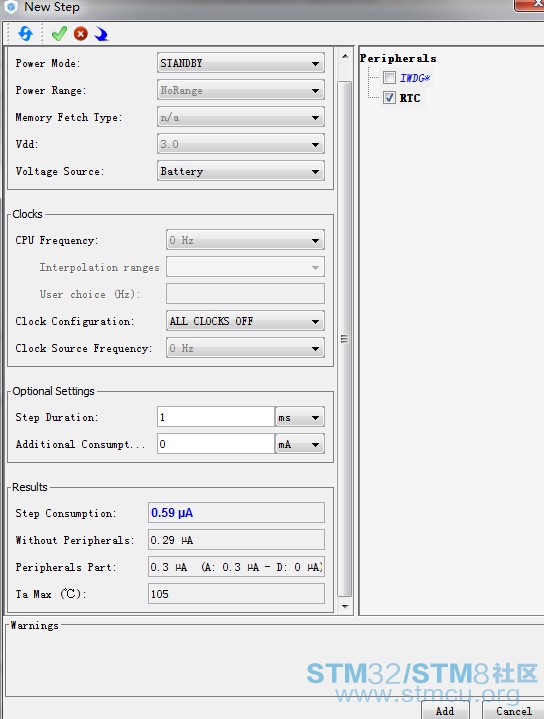

在响应选项选择好参数后，最下面蓝色字体会显示此模式下的电流损耗！关于具体步骤，本文不再详述。

下面，我们对nucleo64以及库提供的pwd外设demo进行测试，看看具体损耗多少。
编译IDE：MDK
供电：PC端USB
测量工具：福禄克17B+
测试项目如下图所示


1:  PWR_LPRUN, 测试流程，此模式下，程序中会让用户按下UserButton来让系统进入LPRUN模式和退出LPRUN模式。

2：LPSLEEP

3：SLEEP

4：STOP_RTC

5：STOP

6:Standby with RTC

7:Standby

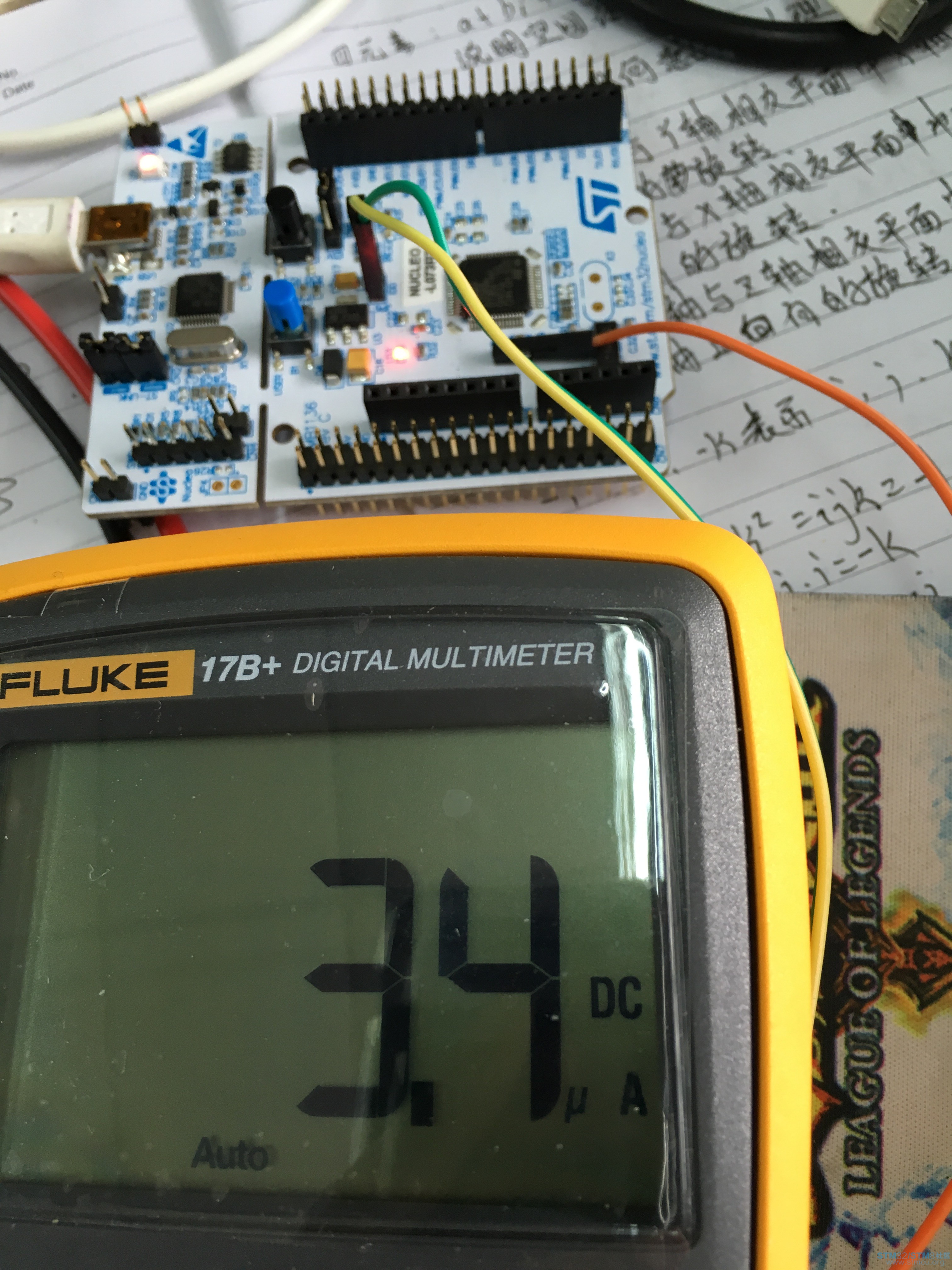

此模式万用表测不到，低于0.4uA吧估计

小结：对STM32L073的低功耗已经cube设置做了简单的介绍，L073属于M0+核心，非常适合低功耗领域高性能要求的开发！
