一、硬件平台

* S* k( S1 x* ?8 ^$ B

二、实验简介
9 P8 `1 [: i7 k6 h: y8 F' o      串口通讯(Serial Communication)是一种设备间非常常用的串行通讯方式，因为它简单便捷，大部分电子设备都支持该通讯方式，电子工程师在调试设备时也经常使用该通讯方式输出调试信息。
      RS-485 是一种工业控制环境中常用的通讯协议，隶属于 OSI 模型物理层的电气特性规定为 2 线，半双工，多点通信的标准。它具有抗干扰能力强、传输距离远的特点。 RS-485 通讯协议由 RS-232 协议改进而来，协议层不变，只是改进了物理层，用缆线两端的电压差值来表示传递信号。RS485 仅仅规定了接受端和发送端的电气特性，它没有规定或推荐任何数据协议，因而保留了串口通讯协议应用简单的特点
6 p" A7 d/ a8 p+ O3 s3 V7 nRS485 的特点：
% Y- e$ q+ j& W! d% I# z①接口电平低，不易损坏芯片。 RS485 的电气特性：逻辑“1”以两线间的电压差为+(2~6)V表示；逻辑“0”以两线间的电压差为-(2~6)V 表示。接口信号电平比RS232 降低了，不易损坏接口电路的芯片，且该电平与 TTL 电平兼容，可方便与TTL 电路连接。
②传输速率高。 10 米时， RS485 的数据最高传输速率可达35Mbps，在 1200m 时，传输速度可达100Kbps。
0 @5 L9 ~! r6 L% N2 U3 V% M! I③抗干扰能力强。 RS485 接口是采用平衡驱动器和差分接收器的组合，抗共模干扰能力增强，即抗噪声干扰性好。 传输距离远，支持节点多。 RS485 总线最长可以传输1200m以上（速率≤100Kbps）
$ k5 m9 E8 l7 T④ 一般最大支持 32 个节点，如果使用特制的485 芯片，可以达到 128 个或者 256 个节点，最大的可以支持到400 个节点。RS485 推荐使用在点对点网络中，线型，总线型，不能是星型，环型网络。理想情况下 RS485需要2 个终端匹配电阻，其阻值要求等于传输电缆的特性阻抗（一般为 120Ω）。没有特性阻抗的话，当所有的设备都静止或者没有能量的时候就会产生噪声，而且线移需要双端的电压差。没有终接电阻的话，会使得较快速的发送端产生多个数据信号的边缘，导致数据传输出错。

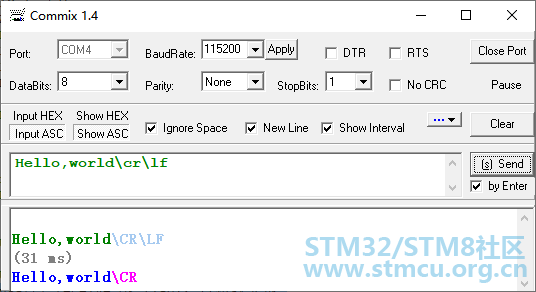

+ d' }# S) k+ J, T  G9 i$ I       iCore4T扩展板带有一路RS-485接口，本实验将RS-485接口通过EVC8013(银杏科技USB转RS-485模块)与PC机相连实现电脑与iCore4T的通信。

( F3 X$ `  `+ B! B
% }0 m9 k; k, |) W  J0 `* X, Y' y三、资料下载（实验源码+详细文档操作说明）
1、源代码
  X# P* F- h! f- W: {/ l( { 54_rs485.zip (953.22 KB, 下载次数: 22)

2020-5-11 11:26 上传

点击文件名下载附件
: ~+ d1 d0 @" I1 N/ V2、实验指导书
iCore4T实验指导书五十四.pdf (593.63 KB, 下载次数: 6)

2020-5-11 11:26 上传

点击文件名下载附件
3、STM32CubeMx详细操作说明
iCore4T_CubeMX教程五十四_RS_485.pdf (1.03 MB, 下载次数: 8)

2020-5-11 11:26 上传

点击文件名下载附件
4、原理图
iCore4T.Board.reva.pdf (446.86 KB, 下载次数: 4)

2020-5-11 11:26 上传

点击文件名下载附件
