昨天收到STM32F030的板子了，还是老规矩，从点亮一个LED灯开始。
* F: g& l) _. V第一步：建立一个文件夹，比如叫GPIO,然后再这个文件夹下建立3个子文件夹（List，RVMDK，User），其中List用于存放编译后的文件，RVMDK用于存放工程目录，User用于存放库文件以及用户编写的文件。

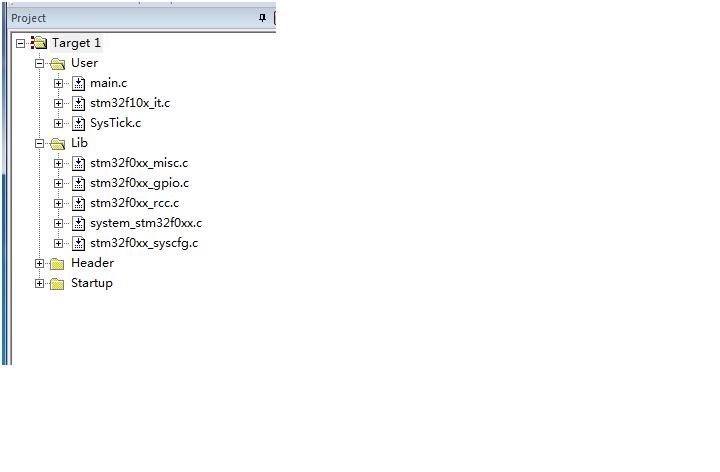

1 A$ E2 T; \; Z8 g第二步：建立工程然后添加相应的文件（如图1所示）。

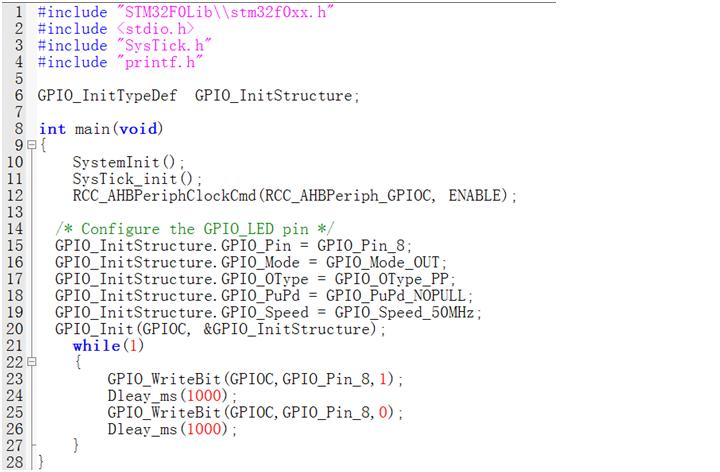

1 r; C8 |6 [2 }$ o1 y  F第三步：在main文件中编写如图2所示的程序，由于只是简单的点亮LED等，也就是搞定F030板子的编译及下载功能，所以程序简单且感觉比较乱。
第四步：点击魔法棒，在C/C++里的Preprocessor Symbols下，定义USE_STDPERIPH_DRIVER STM32F0XX
第五步：编译下载（这步大家都知道，就不说了）
3 x/ D! p7 f/ M: f" x/ B# a观察LED灯，在闪烁，更换主程序中的IO口，将8口改为9口，此时另一个灯在闪烁，说明程序下载及GPIO操作成功了。




我看大都範例都是用GPIO_PORT->BSRR = GPIO_PIN;
& Z. E" l( i# g  v5 _2 e# |原來也可以用GPIO_Writebit()
9 Q( L1 f, f2 b; ]: z& K! _" O( Z又學到一課 謝謝
