【STM32F072-Nucleo】基于mbed平台(IAR编译器)SPI驱动LCD5110显示屏

[复制链接]
晓枫VS枯叶 发布时间:2014-12-14 22:56
本帖最后由 晓枫VS枯叶 于 2014-12-14 22:59 编辑
5 p2 y: y7 _, H! ~3 E- b- q: U$ `) V8 T# z4 J
     最近刚得到一块F072的NUCLEO板,闲来无事测试了F072的SPI,基于mbed平台的离线编程,C++编程相比C简单很多,和HAL库或者标准库相比,mbed操作相对简单,但是由于加入了C++,库读起来就没那么简单了!下面是具体操作过程:1.在github上下载mbed的库,直接百度搜索mbed github就能看到网址,mbed的工程师会不定期的在github上更新mbed库,下载速度有点慢(ps:由于国内网络原因,我把mbed上传到百度云,地址会在帖子末尾贴出来)。

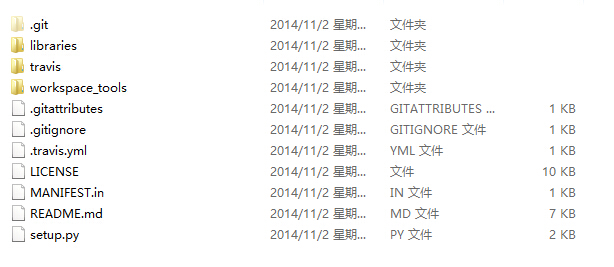

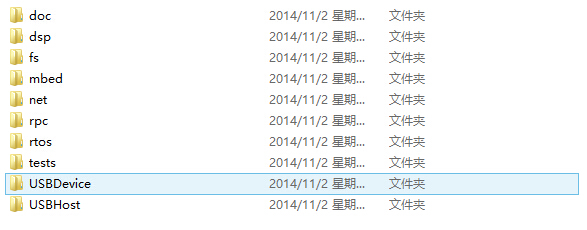

/ i: y% E9 Z! [  z6 E2.mbed库下载完了之后可以浏览下库的结构如下图所示,大部分基本的库文件都在mbed\libraries\mbed目录下,完整的库还包含usb、以太网等等的库

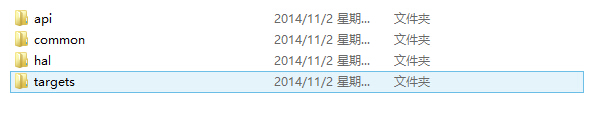

0 h! |& w3 i: I; I 3.jpg 4.jpg 5.jpg
- z+ t# v. g+ g4 e1 ~1 Y
! F! O5 v! z  R! s& E4 H由于我们只使用SPI所以不必管其他的库,先新建一个文件夹(LCD5110),将mbed\libraries\mbed这个文件夹全部拷贝到新建的文件夹(LCD5110)下。# r2 f  u  }: u9 S) M6 N8 ]  |

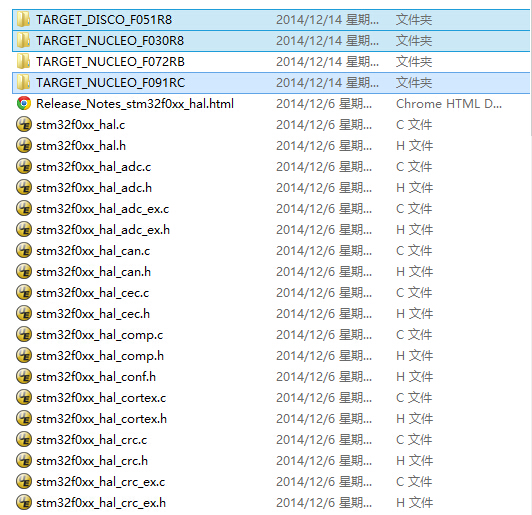

, \8 j. W6 j- z5 H3.由于我使用的是f072所以可以删除一些无关的文件,主要在mbed\libraries\mbed\targets\cmsis和mbed\libraries\mbed\targets\hal目录下,cmsis目录要删除的东西如下图所示:(删除选中的)

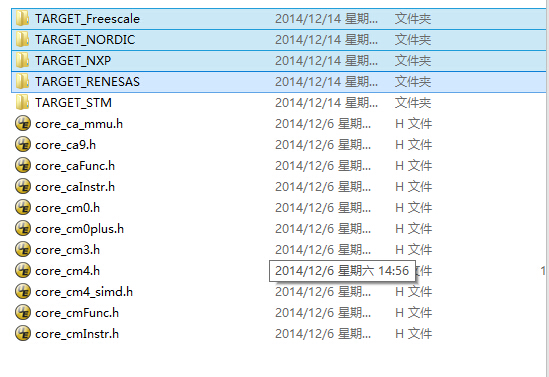

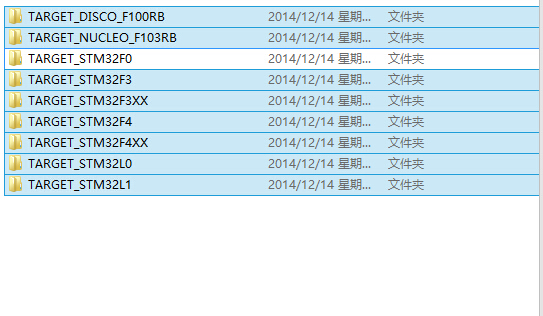

2 m: \: w( V3 b! Q 6.jpg 7.jpg 9.jpg " v2 l9 ?9 I. P, Y

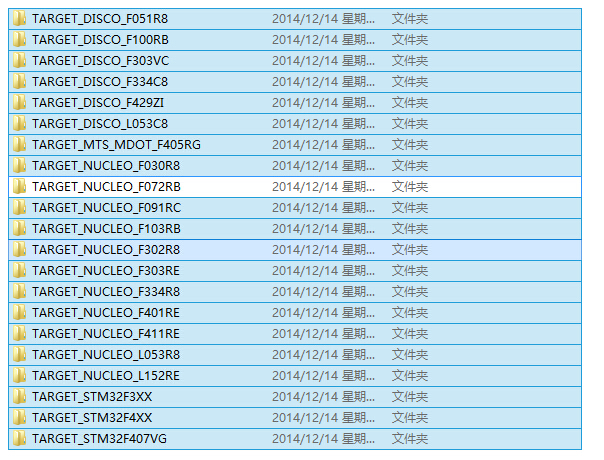

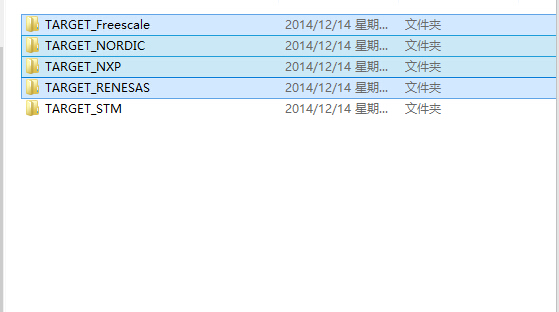

hal目录下删除的东西如下图所示:(删除选中的)
3 x0 W( O6 A# H& r8 [6 D8 V 11.jpg 12.jpg

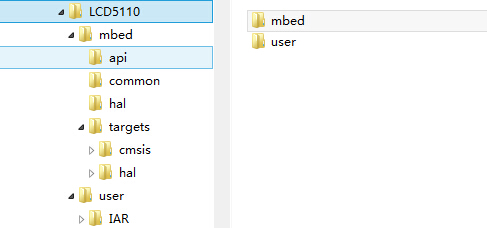

$ B$ ?" y- e3 c' M' s- Y1 }( ~; l4.在第2步新建的目录(LCD5110)下再新建一个目录(user),放自己写的main函数文件及IAR工程,新建IAR工程目录(自定名字(我的为IAR,位于user目录下)),建好后大致目录与下图所示:
* [* W- o4 p& f" k 2.jpg / g& J4 h0 k  \: W

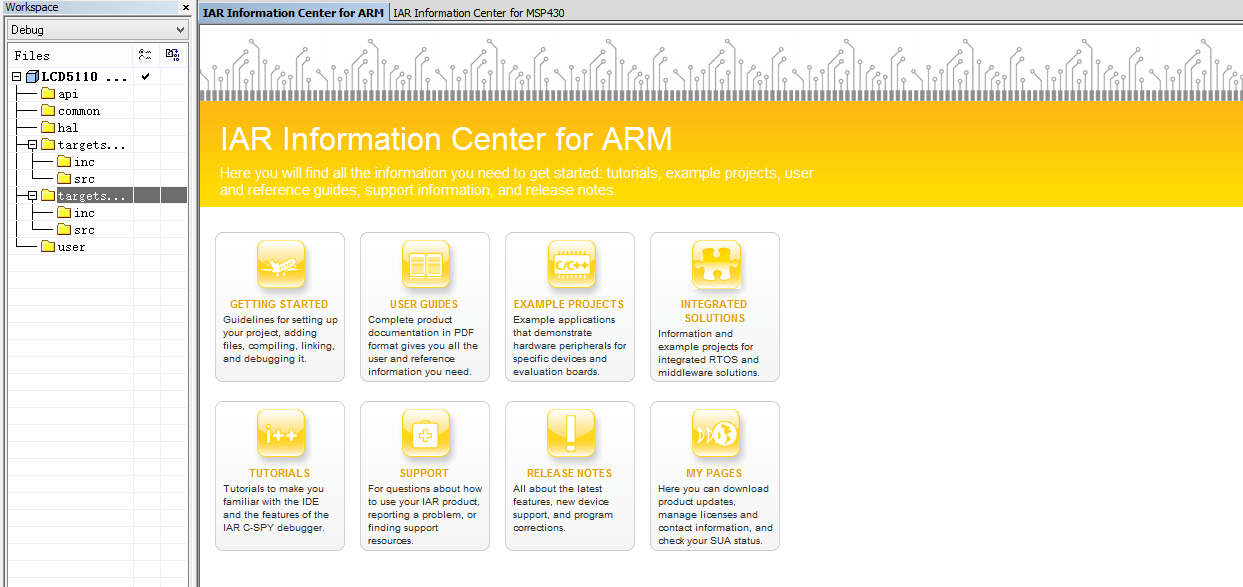

5.新建IAR工程,在IAR工程下新建几个group如下图所示,名字自定(我的和上面的目录名类似),建好后将对应的目录.cpp、.c、.h、.s文件加入到group中(注意那个startup_stm32f072xb.s位于mbed\targets\cmsis\TARGET_STM\TARGET_STM32F0\TARGET_NUCLEO_F072RB\TOOLCHAIN_IAR目录下),可以设置选择添加指定文件类型,设置如下图所示:! l" {6 X5 l" z5 F

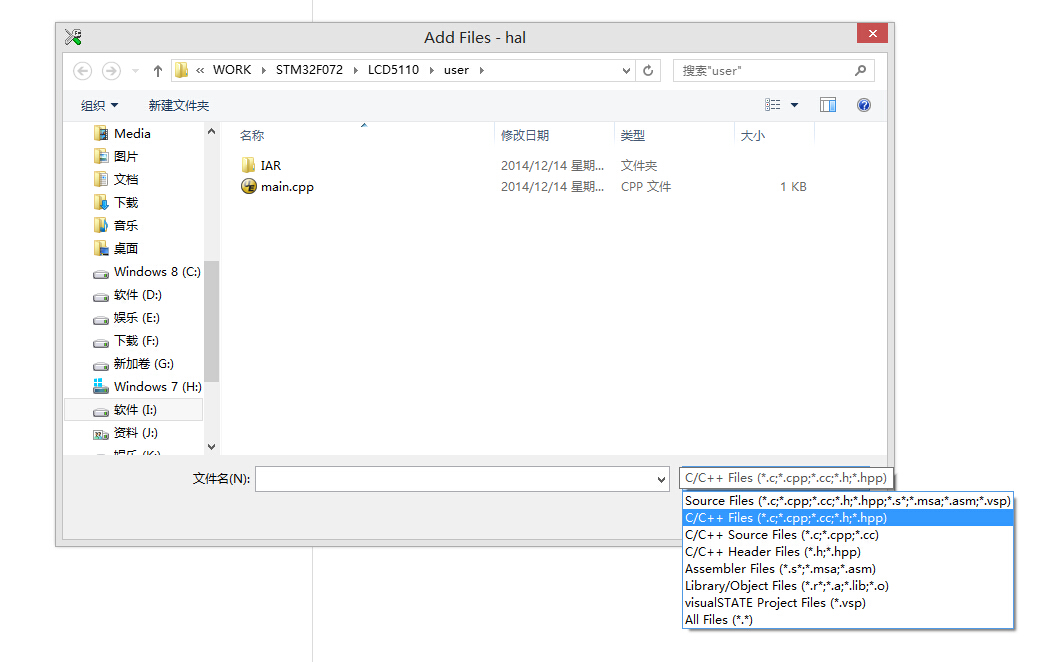

1.jpg 13.jpg & A4 D2 _: Q4 ]5 w: H3 J
6.添加完成上述mbed库文件后,自己在user文件夹下新建一个xxx.cpp(我的为main.cpp),然后在里面写一段main函数代码(代码如下所示)并加入到IAR的user组中:, u, N8 W. ?2 g7 ?: H* g: f
#include “mbed.h”
. ]% S1 J+ o7 X+ j0 N$ s( Z& nint main(void)
6 t, l2 o* c: Z+ I$ |2 h# k{
! X0 d. ?& d" Y( _! F* Q7 o}

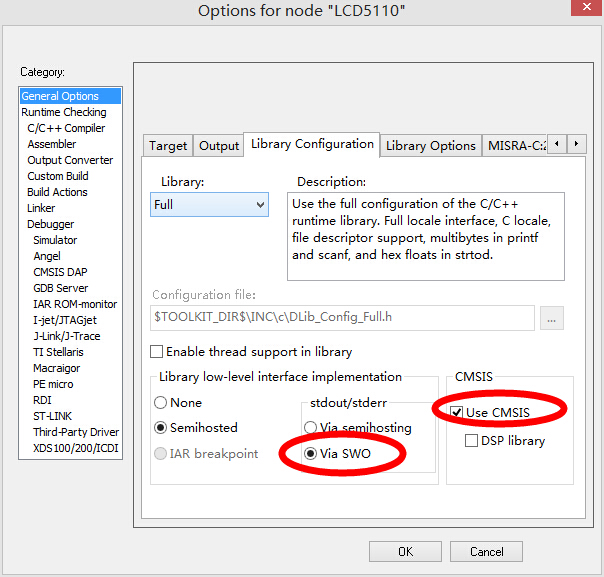

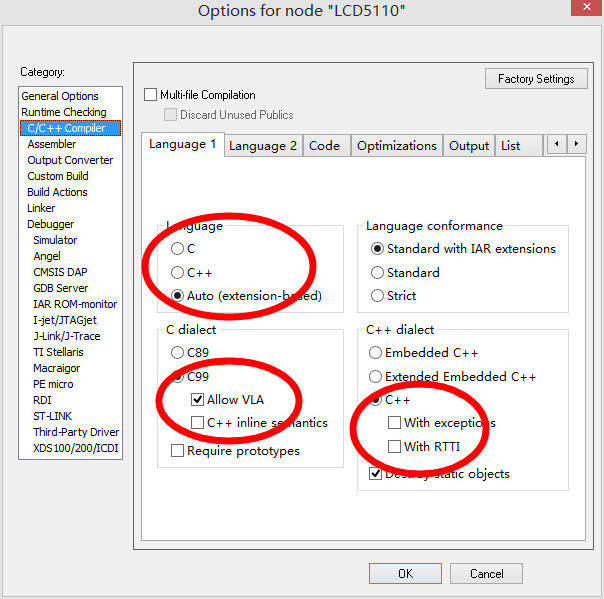

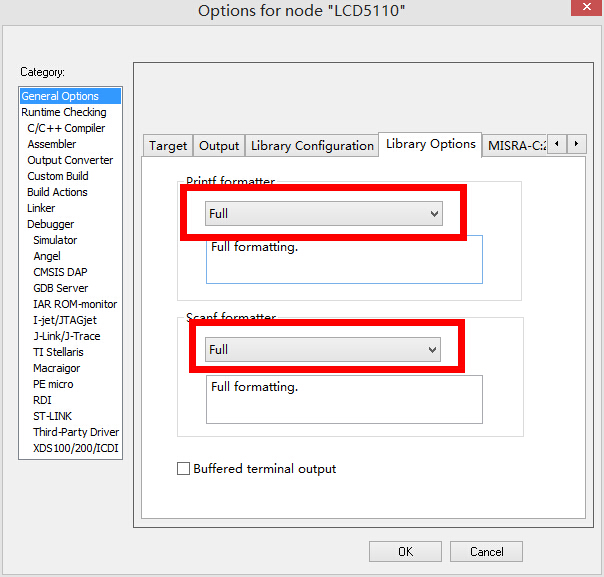

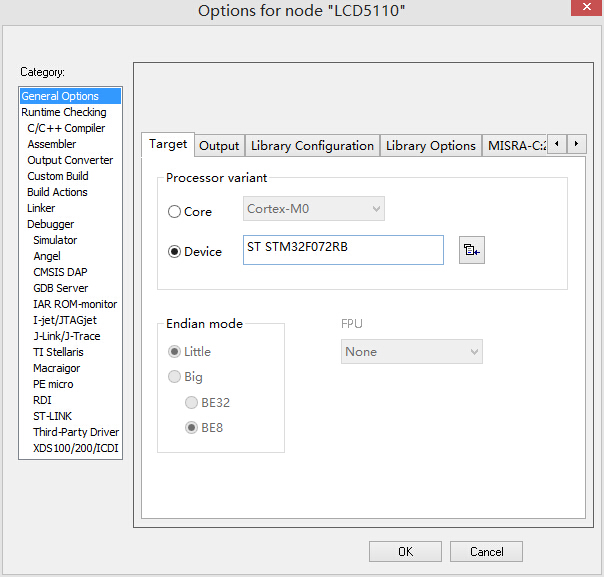

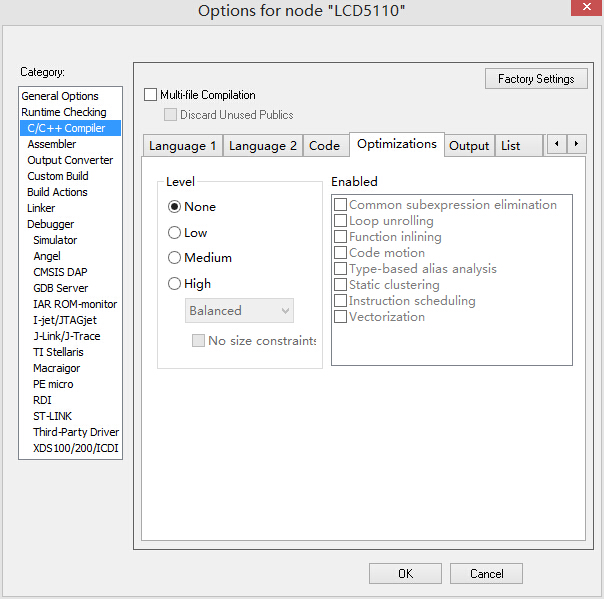

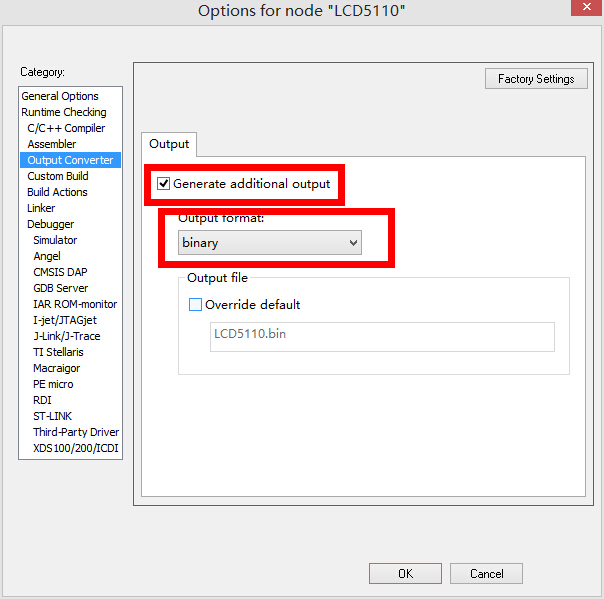

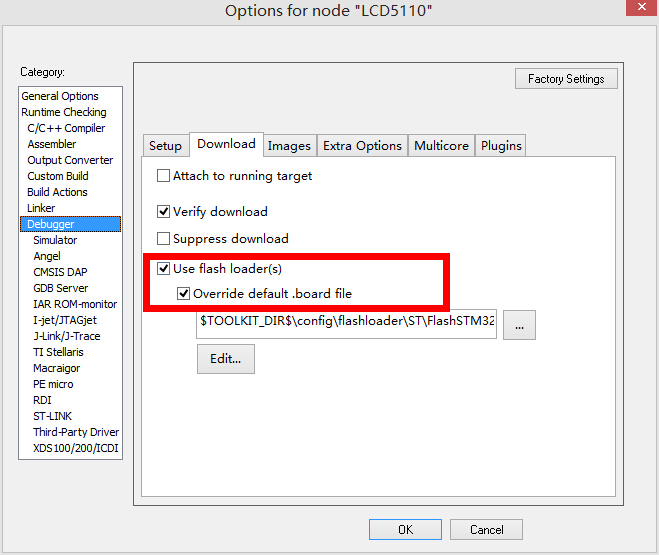

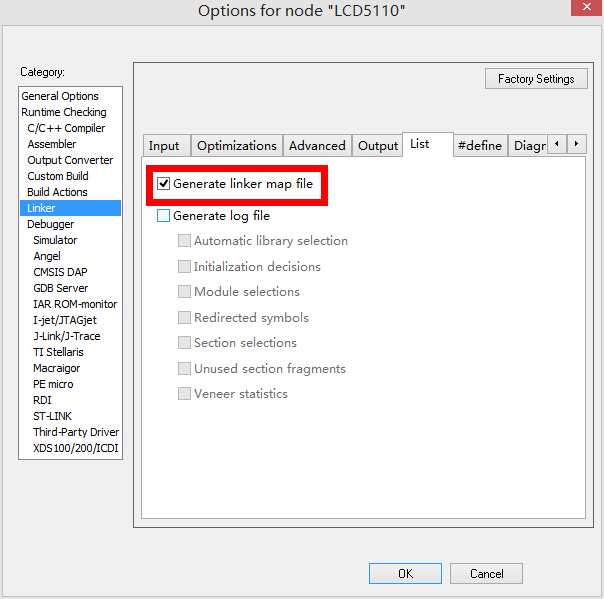

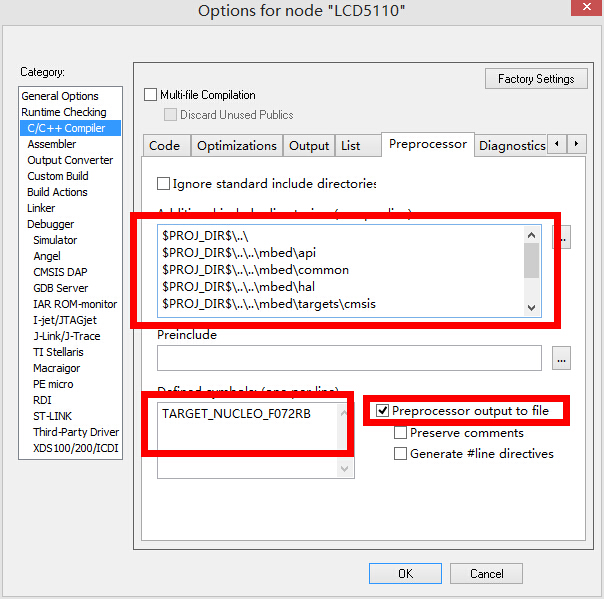

$ J0 [0 K4 V& d; Q4 {: Q5 ^7.更改IAR的相关设置,具体设置如图所示:(网页排版原因图调到了最后面)
. u6 _) j7 P2 l3 E 14.jpg 15.jpg 16.jpg 3 u2 t5 C  @- j1 X. c

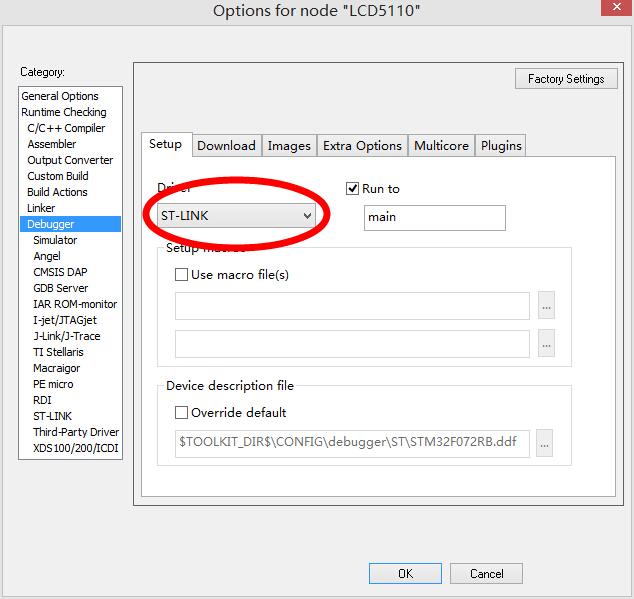

21.jpg 22.jpg 23.jpg " @6 ^) b9 B+ s5 C

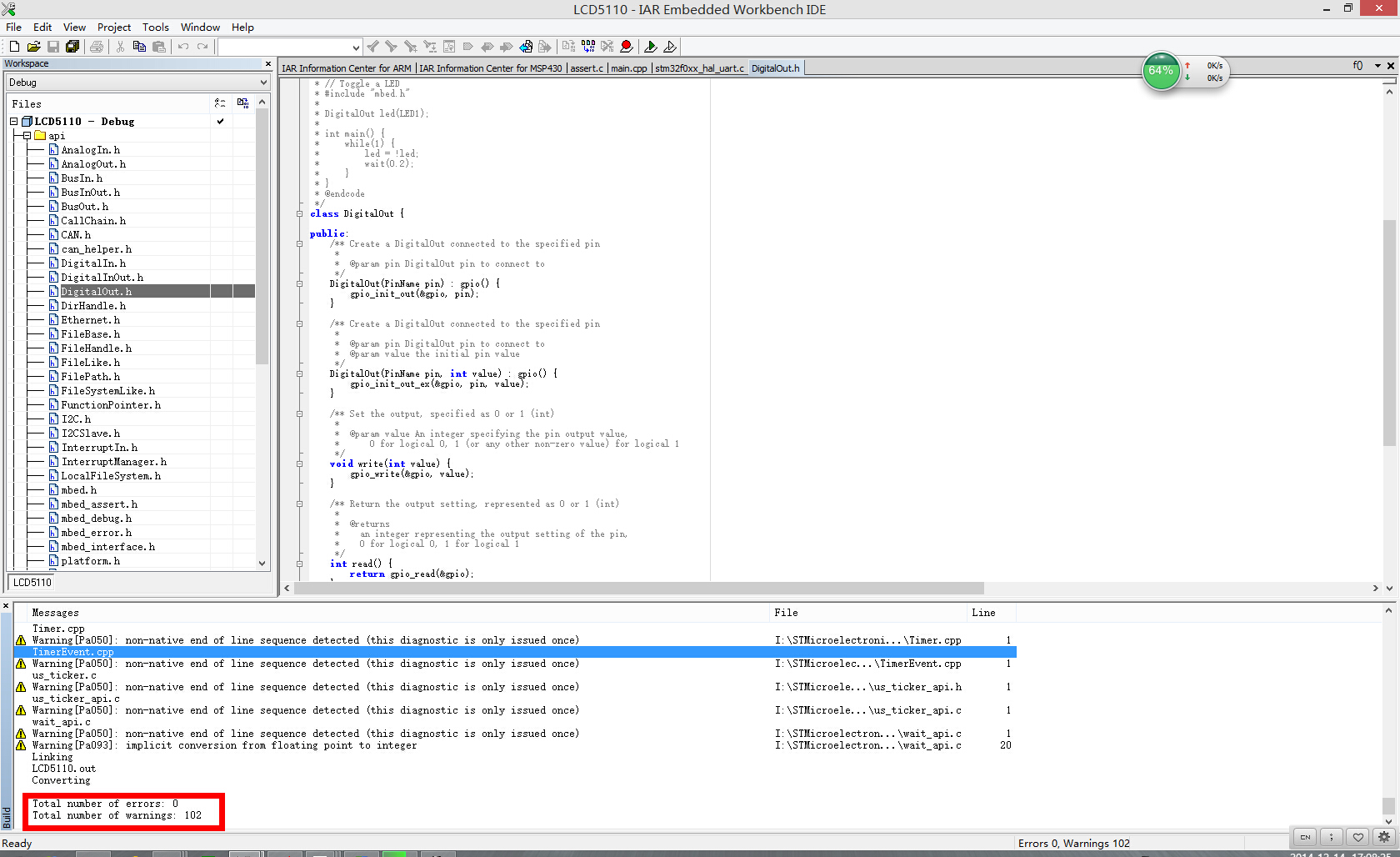

8.设置完成后就可以编译了,编译大概40s(根据每个人的电脑不同,时间可能不一样),编译过程中会出现很多警告,编译完成如下图所示出现了100多个警告,这些警告大多与编译器的识别文件有关,还有一些是强制转换出现的警告,不妨碍程序运行。
8 Y- W; O7 S3 T5 U( v 24.jpg $ E, p, U" t: w- a; U

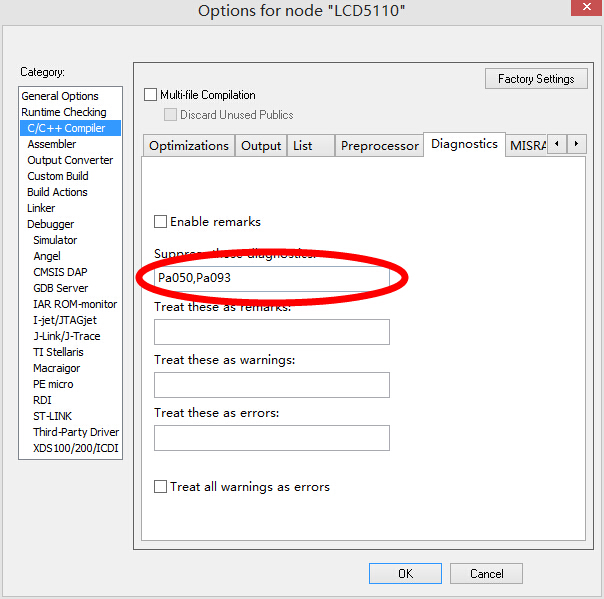

想要不显示这些警告可以设置过滤功能如下图所示:
3 ?7 Z, x4 @, R# ? 25.jpg
& t5 P8 p! O2 B再次编译会发现警告全无:# H0 K, G4 C8 j1 x: s- c  H

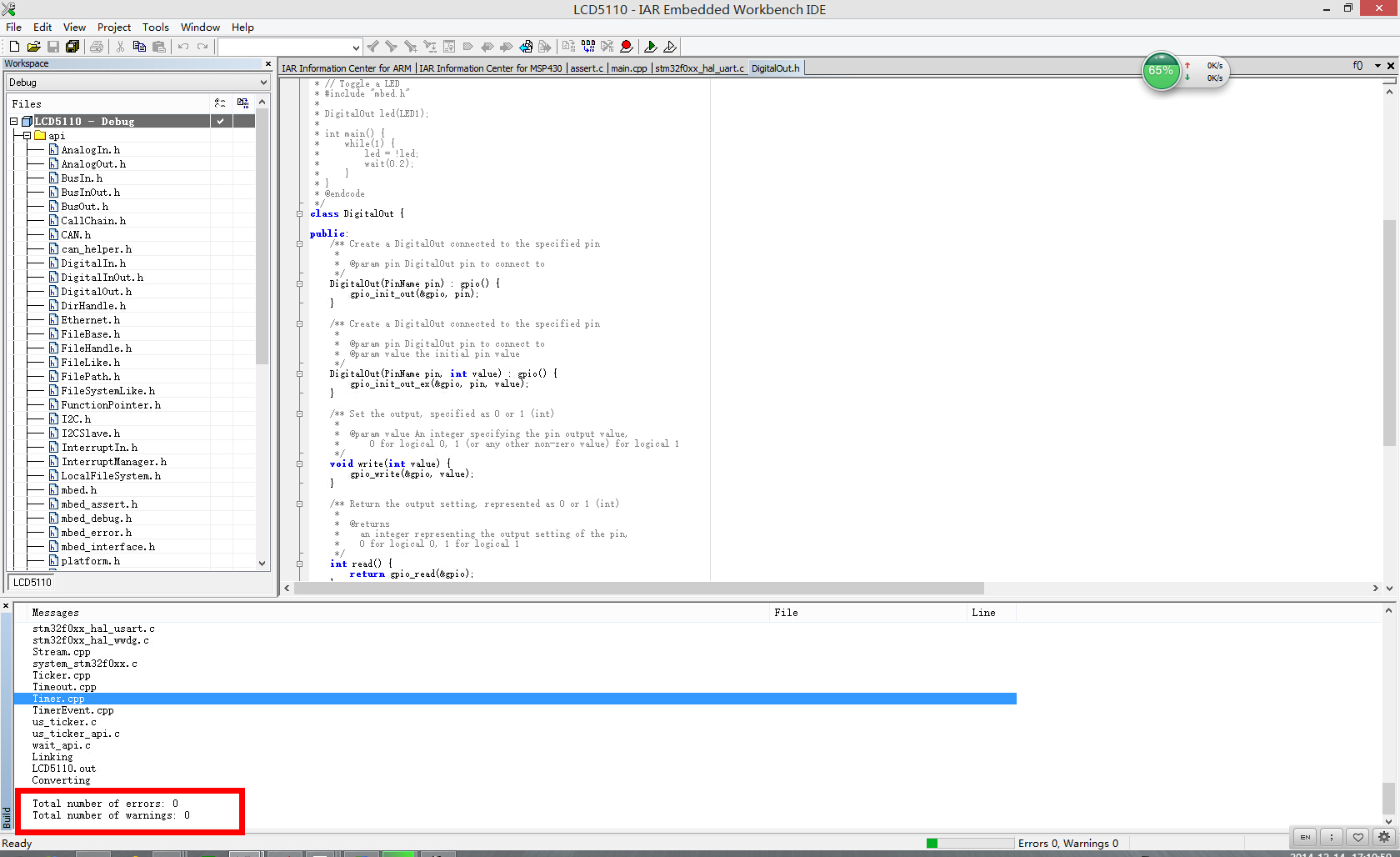

26.jpg & g4 j5 K3 A6 C
9.测试一下工程是否正确可以写一个简单的闪烁LED的程序0 k$ j) \+ x. X8 R
#include “mbed.h”9 j# W. H4 L3 R0 @
DigitalOut led(LED1);
5 N8 g) ^( g, @( L$ X+ X& Ouint32_t ti;4 }% N) ]9 l5 z0 Q4 P0 Y6 |
int main(void)
1 q2 g3 Y( u- T{
' q/ f& M9 r. ?5 s3 F- w( T4 u" f, ^     while(1)
$ \/ ]! X3 I" g    {
5 D6 N. N& ?8 \+ ~( N6 Z    ti=HAL_RCC_GetSysClockFreq();
5 t; ?# K5 \" L8 W/ r. {+ Z    led=!led;) H3 Y# d7 [9 Y( R4 c0 H' L' [
    wait(1);
5 o. P! q0 Y/ S# c; c% e. f5 x0 G% e    }2 E" n% r* P  ]) _6 J  E
}
' a! d* J$ E5 W编译一下进入调试,选择view菜单下的live watch,将ti加入live watch可以看到nucleo板的运行主频(我的加了HSE8 MHz,ti=48MHz,使用hsi的未测试)。另外板子上的led会闪烁,说明工程是完整的。
! ~" g6 t0 L' d, V10.加入SPI的代码(由于时间原因,直接将源码贴出),SPI代码主要位于lcd.cpp和main.cpp,另外还有几个lcd5110的字库.h文件
3 m' T( ]' Y( B6 Cmbed库的百度云地址:https://pan.baidu.com/s/1bn0EXqf
8 s7 ]' |, v6 F% S; Ombed库SPI操作lcd5110源码: LCD5110.zip (1.36 MB, 下载次数: 104)
赞 收藏 2 评论5 发布时间:2014-12-14 22:56

举报

5个回答
沐紫 回答时间:2014-12-15 10:06:11
谢谢分享哦
霹雳之火 回答时间:2014-12-15 15:47:31
好贴必须顶起
黑溱郎 回答时间:2015-1-8 16:33:20
很详细啊,好贴必须顶起。
党国特派员 回答时间:2015-1-16 09:50:12
anywill 回答时间:2016-10-21 15:45:38
用mbed的还是太少,好贴,学习了
