基于STM32F072NUCLEO板与LabVIEW的逻辑测试平台

[复制链接]
sacq12 发布时间:2015-1-26 22:37
本帖最后由 sacq12 于 2015-1-28 17:35 编辑 9 I7 P" N, X' ~6 C# t
; d8 Q0 t+ l6 t
有一个简单的平台,用于验证测试小规模的逻辑电路。比如:拿到一片数字IC,不能确认其好坏,或准备进一步对其逻辑功能进行确定。1 P# K+ `& l4 L% v5 U$ q8 C

* E& u+ z$ C# P1 A9 M% i很早就有这个想法,一直没动手,拿到STM32F072NUCLEO板,觉得是动手的时候了。; S1 [( g4 I0 I) V; J8 Z! K
Arduino插座与mbed开发环境有可能办到:简单的事情简单做;
. r% J! H# v/ z0 [+ V: I; {利用NUCLEO板现成的VCP便于与上位机通讯。
8 I7 C7 Y3 a4 z简单地看做:6 c7 n5 E! D. y1 j- K) Q# V7 }
IC 测试座 <---> NUCLEO板 <---->  PC  % ?7 h  ^! j  o: W! Y* Z' T% \

  T; V! D( h4 X2 X7 t利用NUCLEO板的数字端口(D0~D15等),在LabVIEW环境下搭建“虚拟”平台,对外接的数字逻辑电路进行“真实”的测试。2 g8 r0 f& ?) \0 i+ [2 Y
虚拟的是:界面里的开关、指示灯等;! ]# ~  j" M, k& |7 o/ j/ t8 x
真实的是:逻辑器件上的电平。2 ?8 y9 L7 a' K0 s2 h" U6 E
2 V. z+ W  t! J: b0 S! S2 `- r

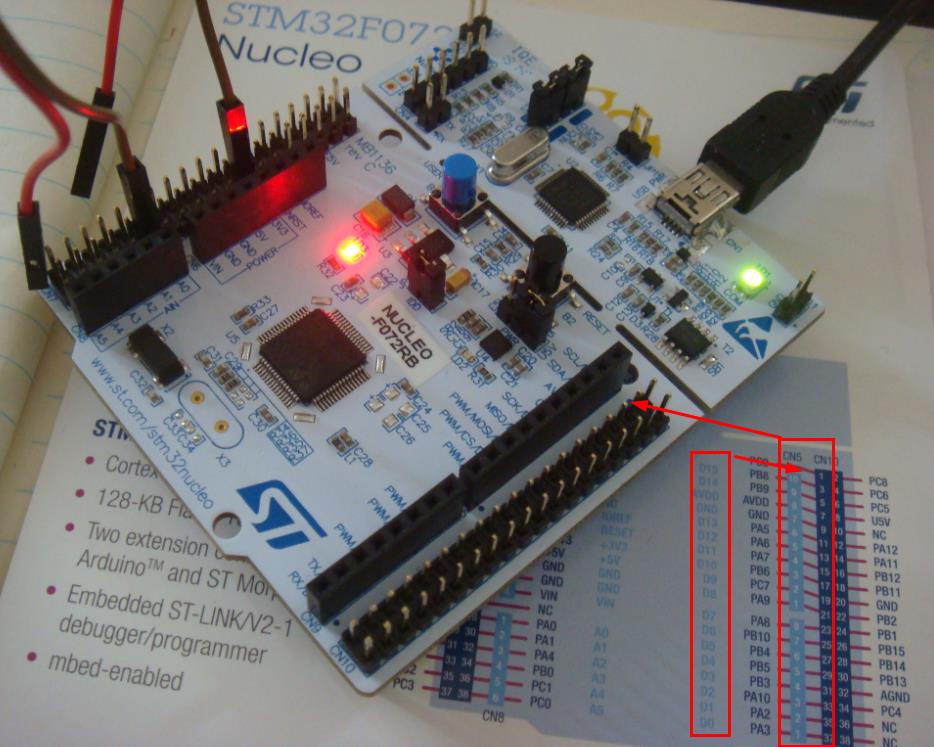

360截图20150126215357006.jpg 9 z" q+ F( i$ I  z- l0 j1 [( e+ A# y9 d
(这个图只是为了指明几个感兴趣的插座与定义)
  u# h% p" M1 y9 i" M' O8 s3 [- p# G7 I. ?  k
NUCLEO板,利用mbed开发平台,硬件接口重点集中在Arduino部分的CN5和CN9,或利用CN10。: c3 A/ v# @! m7 t' `
待测试的逻辑电路的输入、输出脚,都连接到D0~D15,并把逻辑电路的地、供电合适连接(3.3V)。  ], Z6 w6 Q8 B( W
上位机用LabVIEW编程环境,利用串口与NUCLEO板进行数据交换。4 V6 g8 z5 n; n, _9 ^
5 ]5 E, B6 [2 v) w
原理:在面板设置输入端电平,通过串口把数据送到NUCLEO板,NUCLEO板负责把对应的逻辑电路引脚置1或置0,并把逻辑输出状态通过串口送到; L" n$ L# U  h% C2 s1 I( r6 ~
上位机,在LabVIEW界面即观测到输出端电平。
0 \# s9 V( b6 x4 P
1 Y$ s, Y  y9 s. z1 `4 ~6 m! S& C2 v$ x3 d

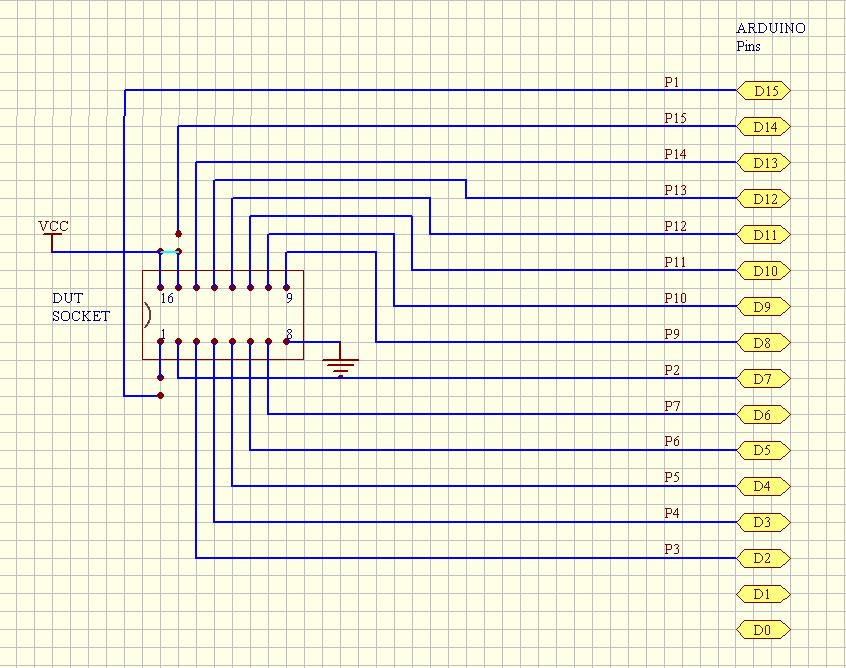

测试插座与Aduino插座间的连接图:' w' F/ c' `8 T; {/ N
ic-test-arduino-.jpg % X3 b+ W' _# d% E( b

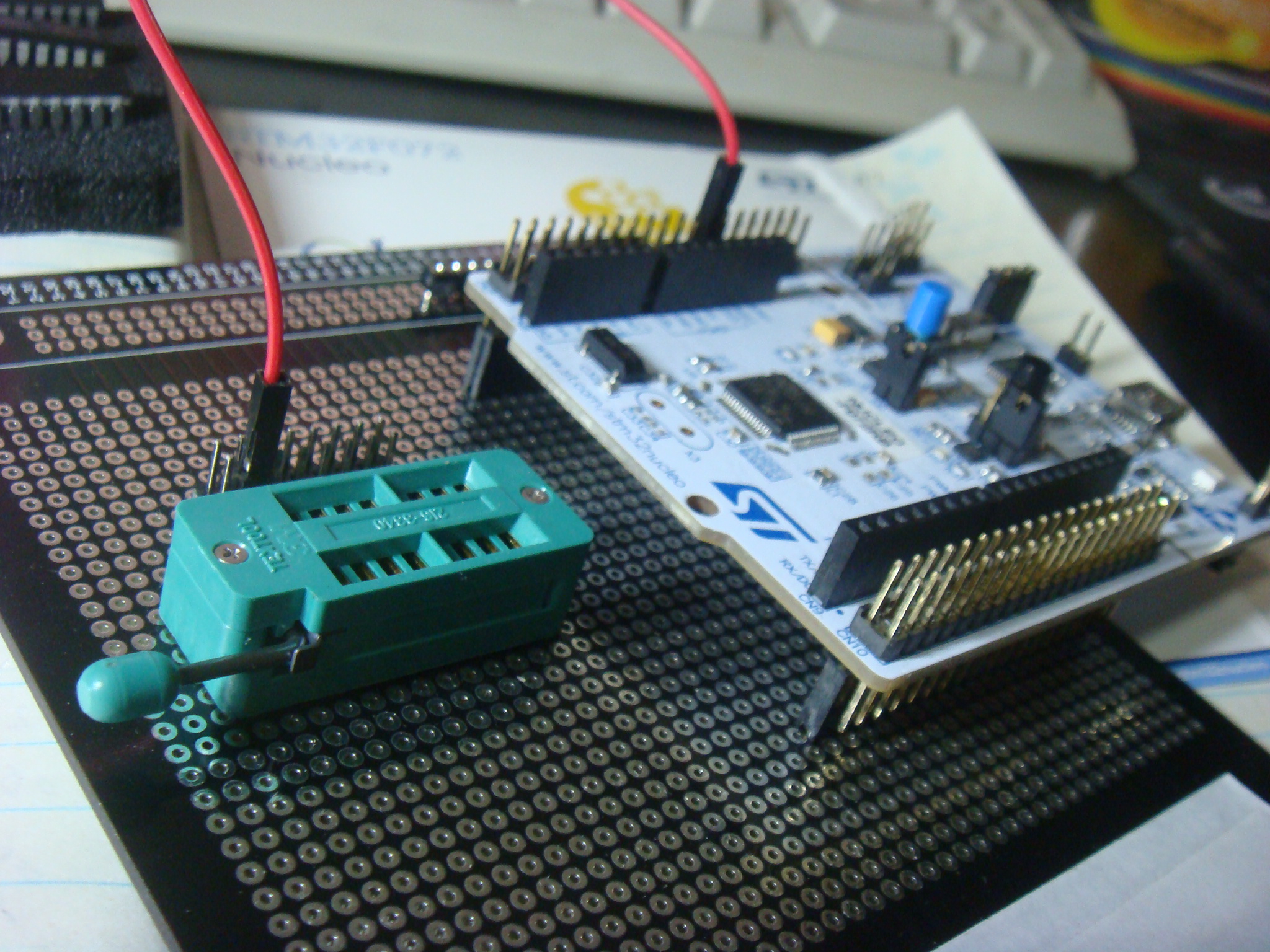

$ Z5 Z: v7 M' R9 Y+ X# s实物:$ U% o  h) c1 }, ^% C  r
3 m4 r7 U- h$ p9 b7 V4 s) \
DSC00777.JPG 1 Y1 c5 f- l% S
1 h6 E- a; Z4 s3 }
4 P' U) p/ _% |, e& W
串口通讯的约定:/ A5 r9 ?( h& h, |$ y: w- R
波特率9600,数据8位,1停止位,等等没什么特别的;  C  D. v! R5 {& e, d+ p$ l2 ~2 D, p2 c
约定Nucleo接受的命令: 7 c8 E5 R9 h0 }
F1 (脚号) (脚号)...  [ 对应的引脚置1 ], ]* w' Q* U3 o' I/ i
F0 (脚号) (脚号)...  [ 对应的引脚置0 ]! M3 y4 Q9 b$ d: W( [
8X                     [ 查询引脚X的电平,答复格式:单字节 X0 或 X1 ] (X: 1...7,9...F)* t, x- D9 D  u& d- u
88                     [ 查询4个引脚的电平,答复格式:单字节 (80...8F) ]     8 I5 n# E" R3 c, K- D0 z

  Y% J& q5 r- P' k) M( [# i/ e  b" F. {, \* s3 r
软件; ^  i) J' }9 t8 H2 ?
现在以4000系列的几种逻辑门电路(4001,4011,4071,4077,4081,都是4个2输入)为例子,编写相应的软件。8 s2 V* d! `- q$ f

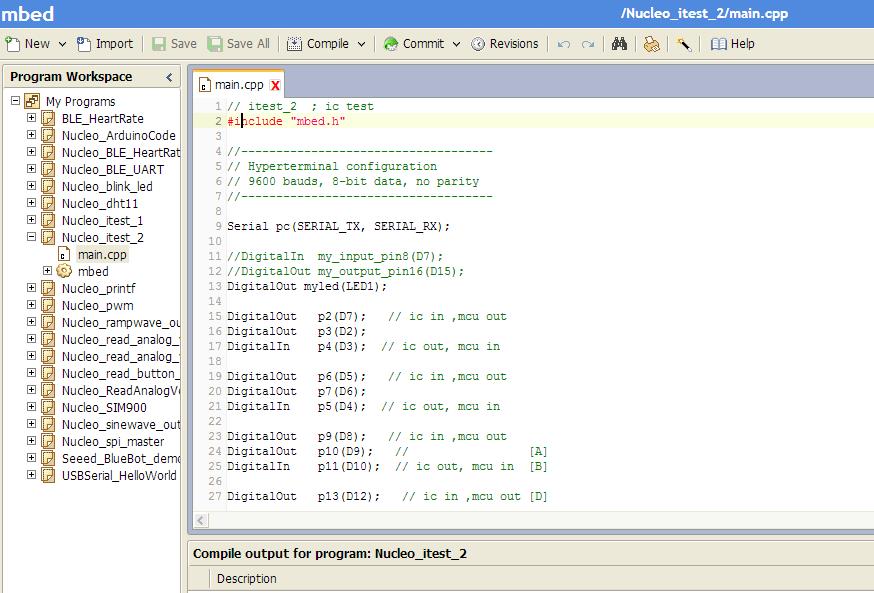

在mbed里,编写NUCLEO板的代码,根据这几种IC的特点,确定引脚的输入或输出的配置。, J6 h9 ~0 G+ C8 g
(对NUCLEO板而言,输入输出的概念与待测试IC的输入输出是相反的)
# Q3 N  V& ^# y; N( @
9 N8 w) O  u- {$ o mbed-.jpg
3 z  N, n* P5 l8 d+ ^
9 j- V0 R& C7 {# A1 E+ n) d. d(mbed里的语句不过100行,简短)! N- G  X! j! l% q1 n% {- b5 `2 @

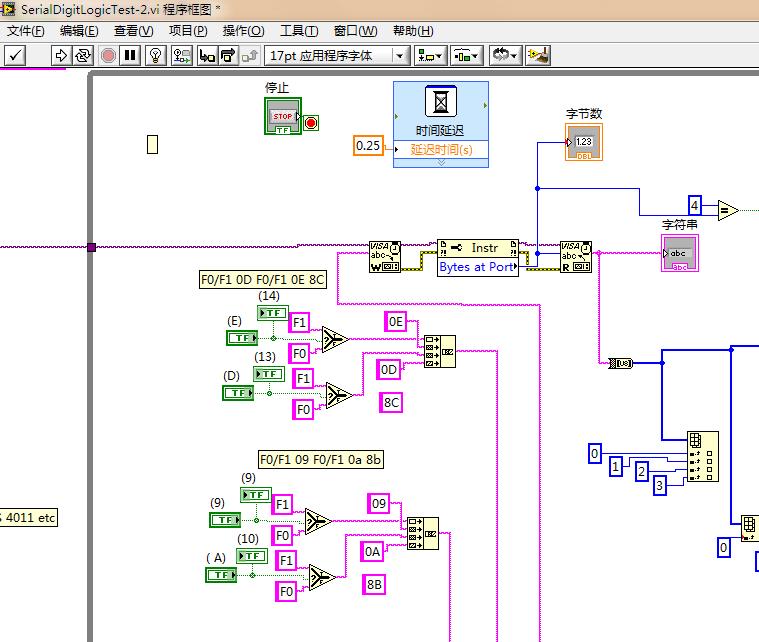

7 v% a, F/ ?3 e0 E' pLabVIEW程序局部截图:
0 N* }  T. w* T) R5 E
' w8 q" l4 L9 [5 K labview-.jpg , x+ G) d. Z# ]; e, p3 \! ?4 E

6 d. B2 S5 G; f3 t7 `4 j* R' {(LabVIEW程序,“画”着庞大,原理简单)
% i' H4 A6 M; \1 a+ D3 H

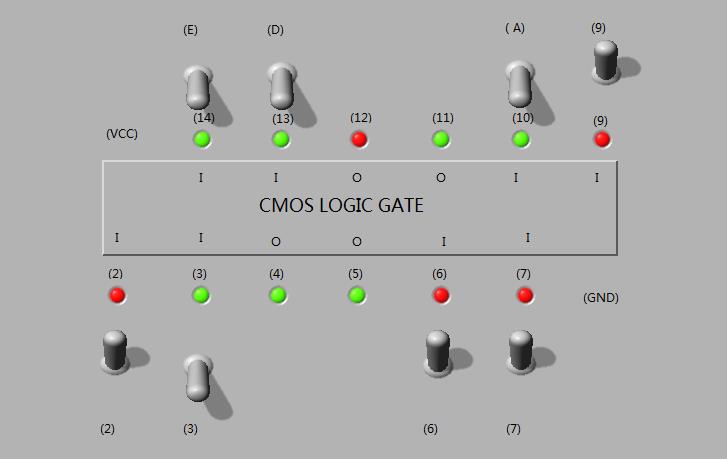

$ M" [) v9 r, k2 t4 E0 vLabVIEW程序界面截图:
6 B) r& x6 b! ] 4001-00.jpg
# t* P  \' l! D' Y(开关设置输入端的高低电平,红灯指示高,绿灯代表低)
# T2 L1 o* z* r1 G! f. Z/ t# {" ]0 y; k
对照下4001(或非门),逻辑正确吗?- r/ V6 f! z$ T7 E; D0 }

; _0 Z( f. Z  @9 A! t 4001-0.jpg
( {5 t* p8 K: |/ m3 i2 P$ z2 }/ M2 H; R! I( C# ]! B% Y( L/ H8 Z* z

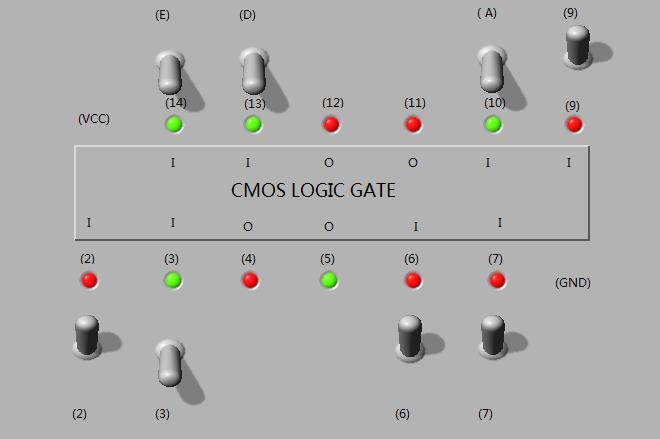

再看看4011(与非门):
  H7 o+ b4 I( [# W% g4 w6 D
6 g; l$ U8 x+ b8 T) q/ V8 }2 J 4011-00.jpg
7 o+ _8 z* w; C- d" p( b) }7 ?6 u% f$ a4 Q+ a
2 A# ]( m5 h: A$ k# M  h/ v2 s( F, Z- V2 w$ A; q% s1 M

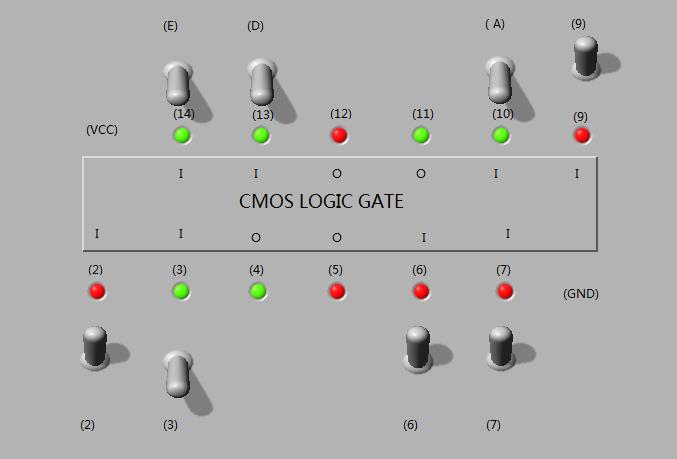

4077的:
9 ?* K6 b; \- S: E7 r' x$ f) a: o 4077-00.jpg # ^8 x5 X7 q1 B7 R

3 E! y% q) a/ S( m还有4071,4081。。。4 I+ F* t8 B" @" \; a5 r

5 h$ C3 X+ Y* W& J9 ?* z先整理这么多。
$ ]5 Y6 _3 \" A+ j- i8 ^0 T: o9 d6 {
有关文件存在这里:
" m; c. p' d. Pbin文件(可直接“拷贝”到STM32F072-NUCLEO板)
- ~2 P) f8 _: o! Q/ \% | Nucleo_itest_2_NUCLEO_F072RB (11).rar (10.83 KB, 下载次数: 2)
赞 收藏 1 评论28 发布时间:2015-1-26 22:37

举报

28个回答
sacq12 回答时间:2015-1-26 22:38:00
本帖最后由 sacq12 于 2015-1-29 16:02 编辑 " v  a4 u/ \! |3 {* P

+ ^  O8 z# B8 R3 w. v来点有意思的吧。

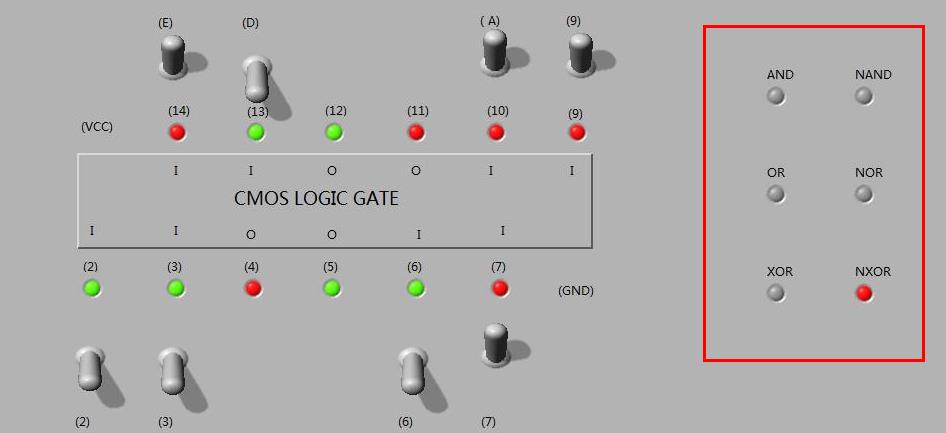

: P  C4 t' X( k) `把上位机(LabVIEW的)程序改进一下,在原有的界面右侧加点指示灯,示意在的测试的逻辑门的类型(与非,或,异或......共6种),当所有输入端的开关,按图中设置时,右侧可直接给出待测的门的类型指示,直接上图:' A, G$ F% o. ]3 [2 [" v

8 v9 H0 ?. e7 A" p8 j! Y 1-20150129153337890.jpg
' m0 {9 A. v, b; H& h" z# K( N2 C
; {4 i, {9 K+ S3 H4 h来几张实拍的吧:
% i2 Q( q2 {0 \# O

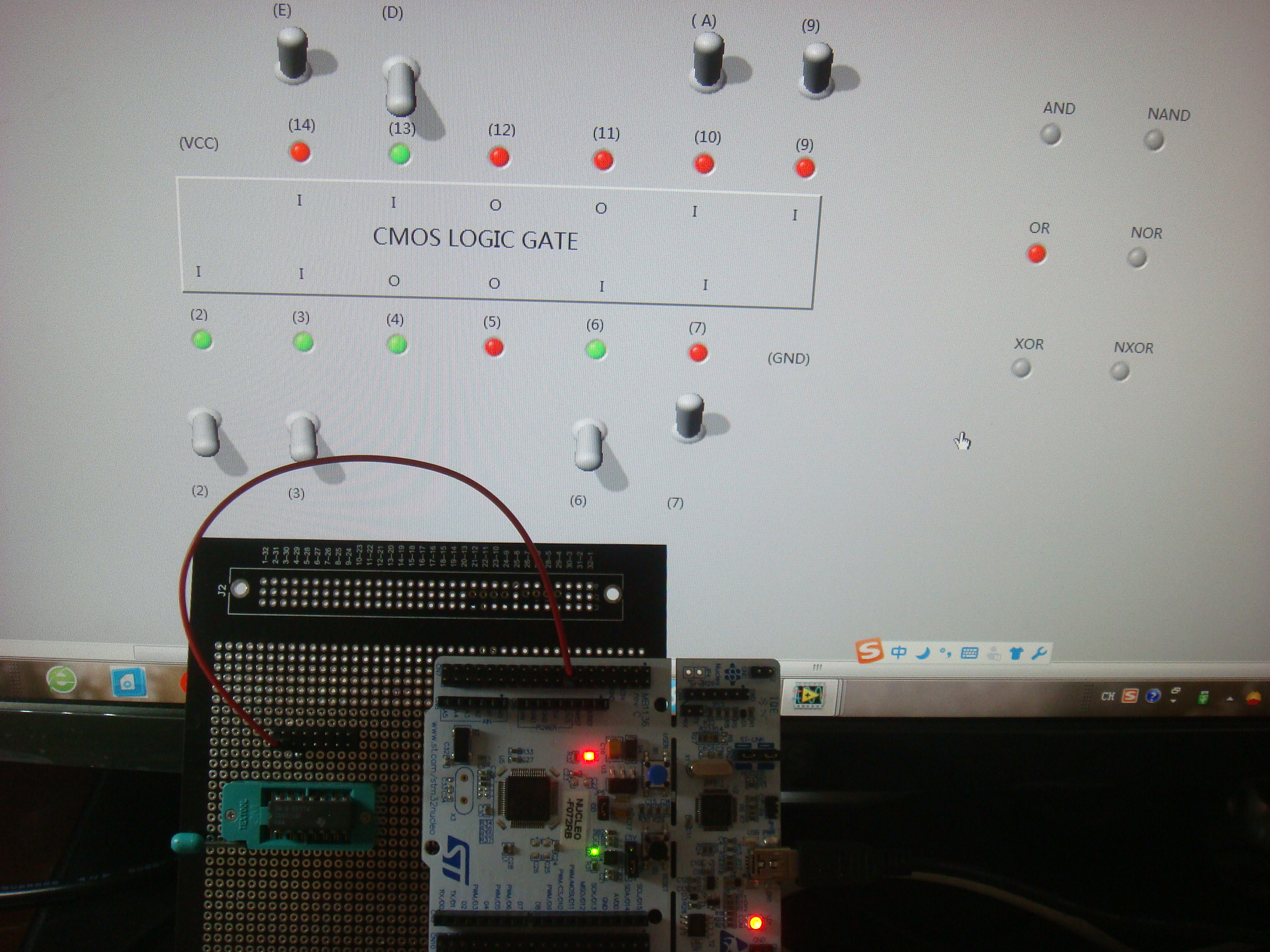

# N8 C5 j2 v3 x' y$ i$ N) ` DSC00784-4071OR.JPG
8 i* @, J! ~( X: B& J# R(4071 或门 OR)
9 E( R* ?- @/ t

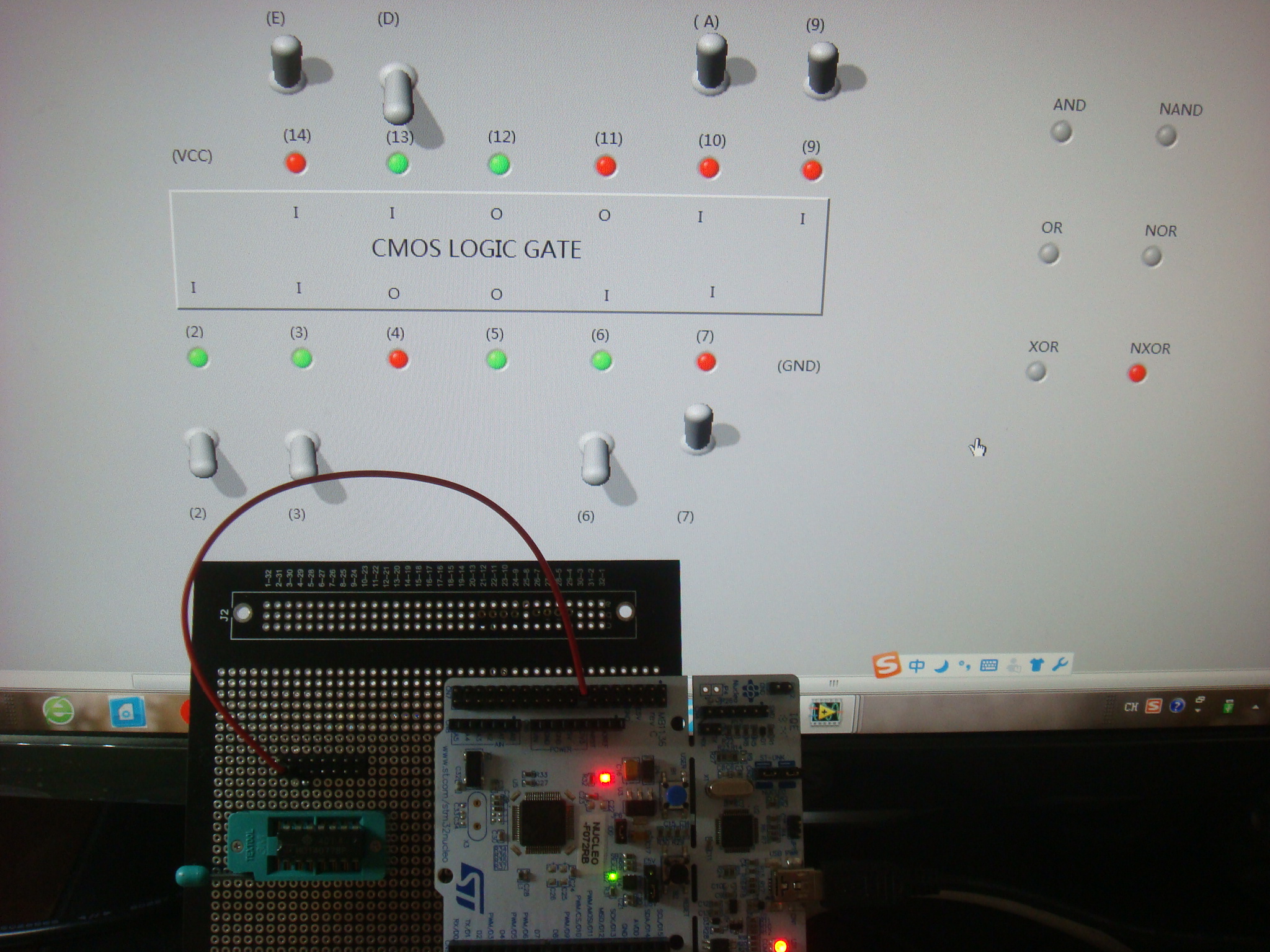

* a' i+ T( I7 v: ?% j7 t) p. @ DSC00787-4077NXOR.JPG
8 r1 J2 x* z6 x6 y+ o# h(4077 异或非 NXOR)" w3 n' f. j( H& D" W$ N5 ^' q) s
  Y/ O6 O/ L) k& j

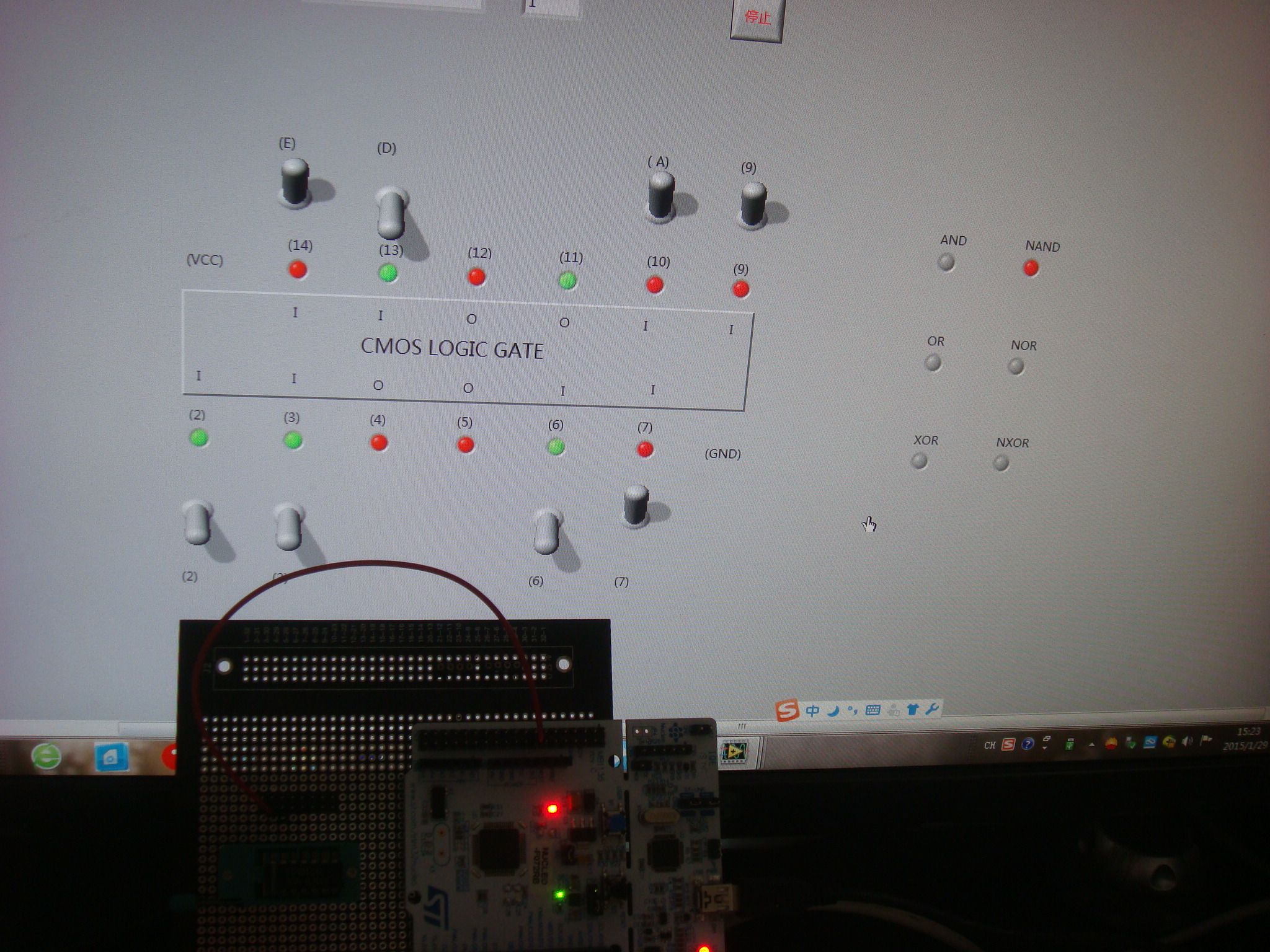

DSC00780.JPG " j( Z) i+ U6 `3 R
(4011 与非门 NAND)5 K+ C, U, s5 [4 c7 o

# ~3 p0 ~. S' qLabVIEW程序,只改动了一点点,保存在下面。
- G* X5 f% H( R: a: [' I  }4 j( [" O3 H2 k
SerialDigitLogicTest-21.rar (23.59 KB, 下载次数: 2)
