第四章金龙107——ADC

4.1 ADC简介:

STM32的ADC是一个12位逐次逼近型模拟数字转换器，它多达18个通道，可测量16个外部通道和2个内部通道，各通道的转换可单次，连续，扫描或间断模式执行，转换结果可以左对齐或右对齐的方式存储在16位数据寄存器(ADC_DR)中。

4.2实验说明：

在本实验中，STM32采集AD值，并且通过USART1串口上传到上位机，并打印其数值，

主要跳线帽：JP4和JP7都接在2-3上，JP10，JP11插在2-3上。

上位机需要安装usb转串口的驱动程序

4.3硬件说明：

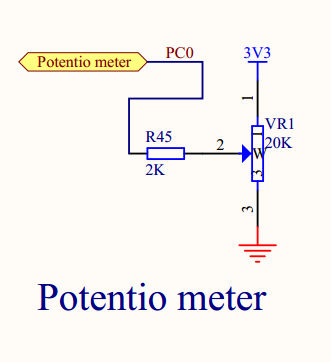

该实验使用了开发板上的滑动变阻器，来改变其要采集的AD值，也使用了USART1把采集到的数据送到上位机并打印。

4.4程序说明：

在该程序中，主要是对USART和ADC的配置，同样USART的设置，主要是端口的复用，和USART的波特率等设置。

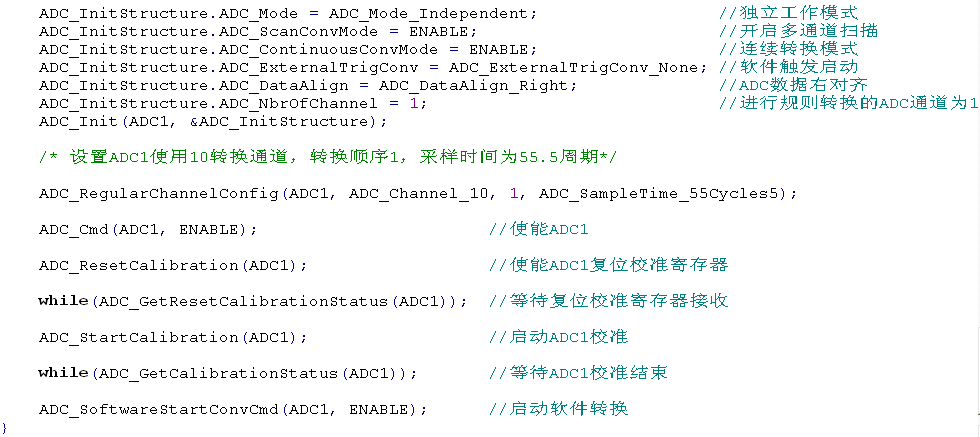

本节ADC程序设计的要点如下，①打开ADC及相应外设的时钟。②设置GPIOC.0为模拟输入(该模式也仅为ADC所使用)。③初始化ADC寄存器组，使用ADC1第10个转换通道，转换数位1，采样时间55.5周期。

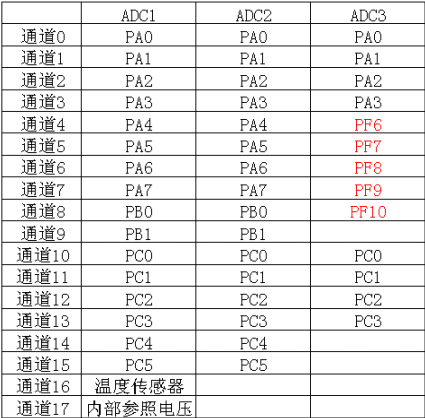

下图数是STM32的ADC通道与GPIO对应表

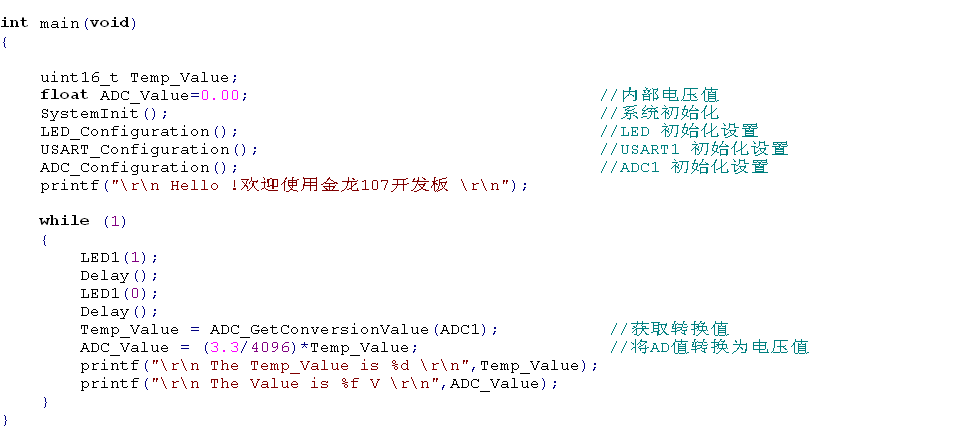

浏览一下main函数

这里有一个将AD值转换成电压值的计算公式，其公式是通用的实际电压值=LSB*AD转换值，我们已经知道，STM32ADC的转换精度为12位，金龙107板子的Vref+的参考电压为3.3v，所以，LSB=3.3/ file:///C:\DOCUME~1\ADMINI~1\LOCALS~1\Temp\ksohtml\wps31F.tmp.png=3.3/4096。

4.5实验现象：

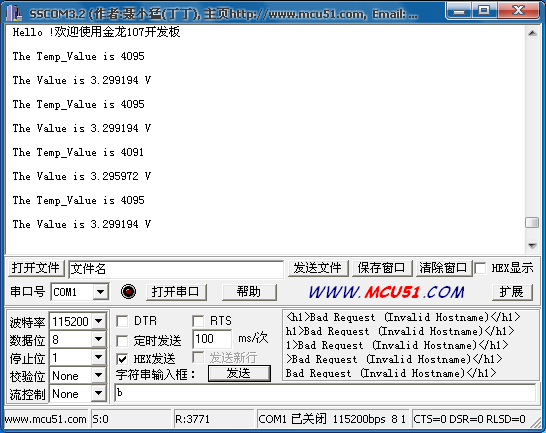

连接串口线，插好跳线帽，下载程序，打开串口调试程序，找到对应的端口，打开串口调试助手，并做好相应设置，旋转滑动变阻器VR1，现象如图所示
