第五章 金龙107——DAC

5.1 DAC简介:

数字/模拟转换模块(DAC)是12位数字输入，电压输出的数字/模拟转换器。DAC可以配置为8位或12位模式，也可以与DMA控制器配合使用。DAC工作在12位模式时，数据可以设置成左对齐或右对齐。DAC模块有2个输出通道，每个通道都有单独的转换器。在双DAC模式下，2个通道可以独立地进行转换，也可以同时进行转换并同步地更新2个通道的输出。DAC可以通过引脚输入参考电压VREF+以获得更精确的转换结果。

5.2实验说明:

在本实验中，主要使用到开发板上的DAC模块，可用示波器检测波形，

主要跳线帽：JP4和JP7都接在2-3上

5.3硬件说明：

本实验用到的硬件很少，PA4输出正弦波形，在板上的CN3的DAC接口上输出，另外可直接接在PA4或者PA5上，观测波形，PA4是接在CN3的DAC接口。

5.4程序说明：

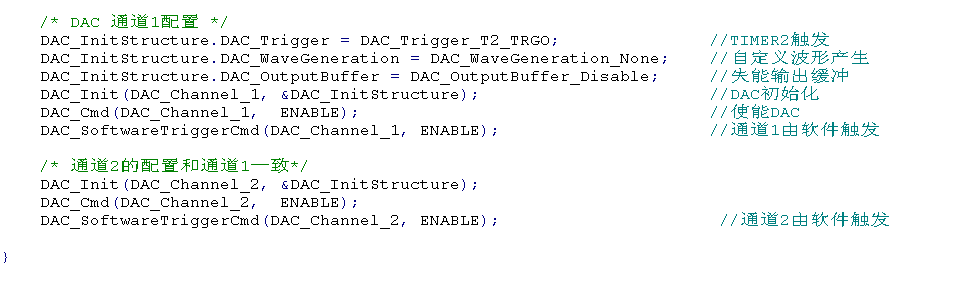

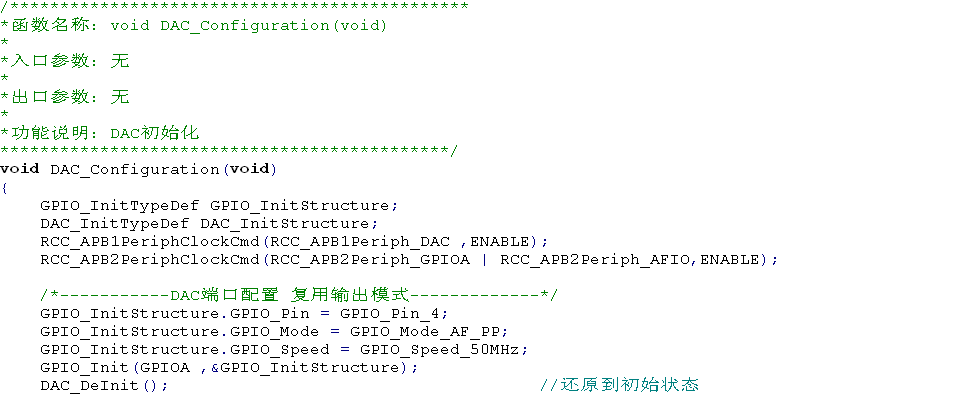

本实验重点是有关DAC的配置，打开hw_config.c文件，DAC具体配置如下

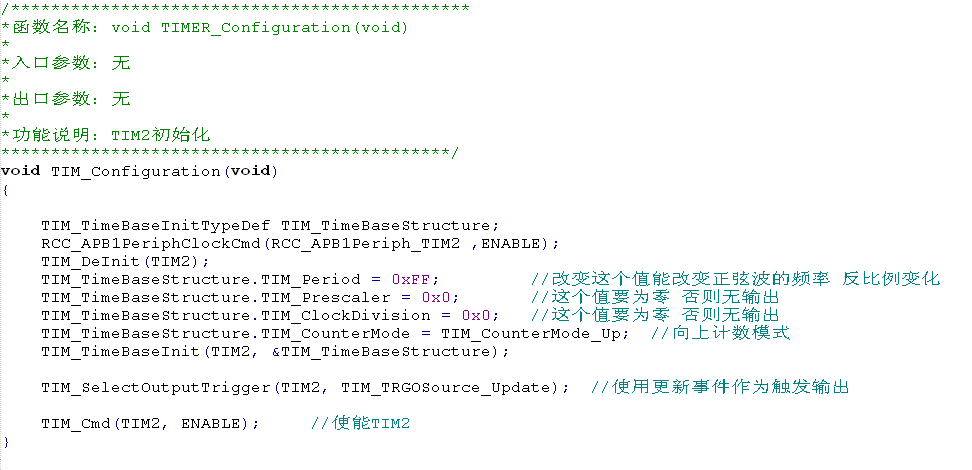

DAC采用的定时器触发的方式，所以要对定时器进行配置，

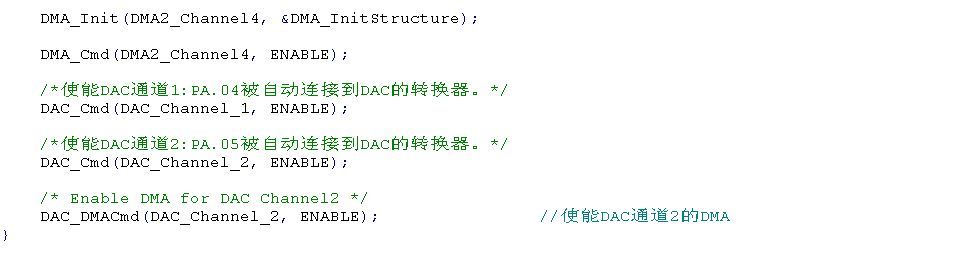

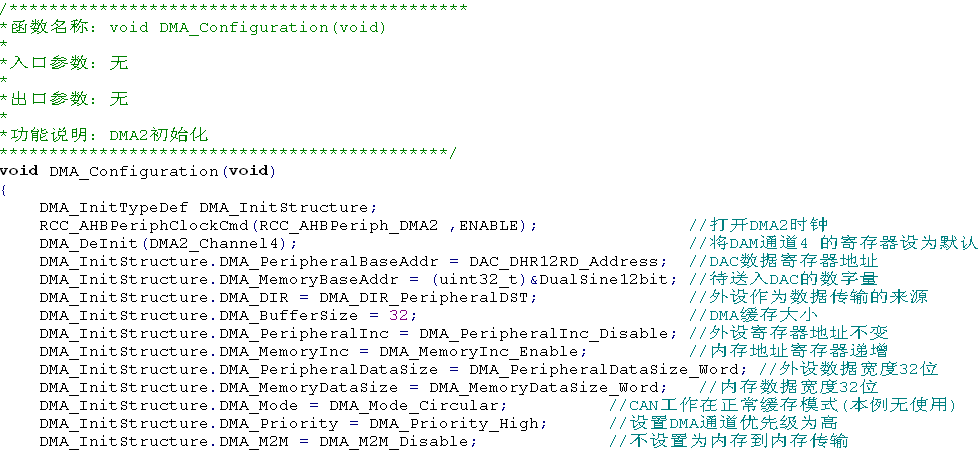

一般来说，用DAC输出波形，传输的数据比较多，所以采用DMA传输可以节省CPU的开支。配置DMA函数：

详细的配置说明请参考程序和STM32参考手册，库函数的调用需要参考库函数使用说明。

在while循环中，实现LED灯的循环亮灭，来指示程序的运行。

5.5实验现象：

LED循环点亮，表明程序的运行，

用示波器接到CN3的DAC接口，可以观测到正弦波形。
