第六章 金龙107——内部温度

6.1 STM32内部温度：

STM32内部有一个温度传感器，用来测量周围及CPU的温度。该传感器和ADC1_IN16输入通道相连，此通道把传感器输出的电压值转换为数字值。温度传感器模拟输入推荐采样时间是 17.1μs。  STM32 内部温度传感器的使用很简单，只要设置一下内部 ADC，并打开其内部通道就差不多了。接下来我们介绍一下和温度传感器设置相关的地方。① 我们要使用 STM32 的内部温度传感器，必须先打开 ADC 的内部通道。② STM32 的内部温度传感器固定的连接在 ADC 1的通道 16 上，所以，我们在设置好 ADC 之后只要读取通道 16 的值，就是温度传感器返回来的电压值了。根据这个值，我们就可以计算出当前温度。计算公式如下：

               T（℃）={（V25-Vsense）/Avg_Slope}+25

上式中：

V25=Vsense 在 25 度时的数值（典型值为：1.43）。

Avg_Slope=温度与 Vsense 曲线的平均斜率（单位为 mv/℃或 uv/ ℃）（典型值为

4.3Mv/℃）。

利用以上公式，我们就可以方便的计算出当前温度传感器的温度了。

6.2实验说明：

在本实验中，主要使用STM32F107的ADC采集内部温度，并在彩屏上显示，LED1灯闪烁指示程序的运行。

主要跳线帽：JP4和JP7都接在2-3上

6.3硬件说明：

注意3.2寸彩屏与板子TFT LCD接口引脚的对应。

6.4程序说明：

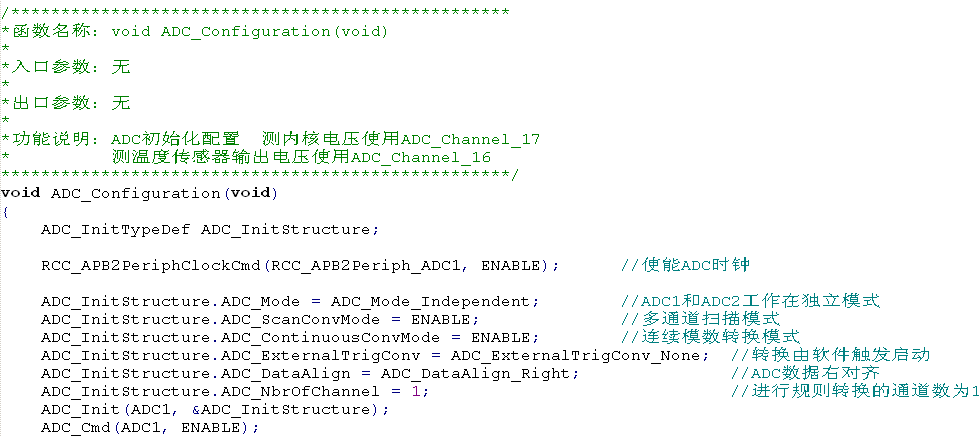

本实验配置主要是ADC的配置，其通道要选择对应的测量内部温度的通道(ADC_Channel_16)，函数在hw_config.c文件。

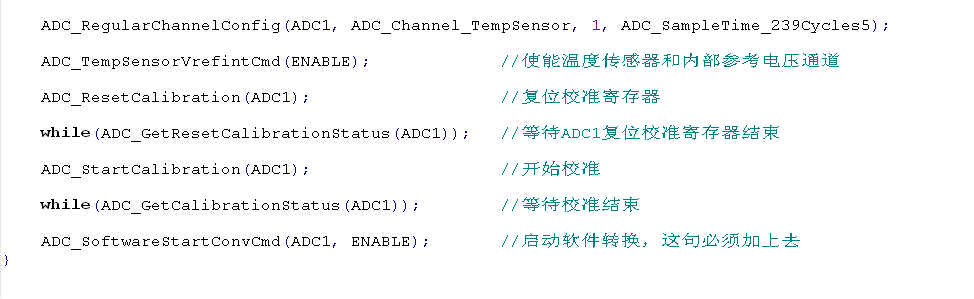

ADC_RegularChannelConfig(ADC1,ADC_Channel_TempSensor,1,ADC_SampleTime_239Cycles5)。来看看这个函数，第一个输入参数是ADC1或ADC2；第二个是ADC通道；第三个是规则组采样顺序，取值范围是1~16；第四个是采样时间。

    再者就是LCD的驱动，这里我们已经写好了LCD的驱动函数，你只需要直接调用就可以，至于如何实现字符的显示，你可以详细阅读我们的程序。需要注意的是你的LCD的驱动芯片是否与我们所编写的函数相对应。

6.5实验现象：

彩屏蓝色字体显示“Gold Dragon STM32”，“ TEMPERATE TEST”，“ www.openmcu.com”红色字体显示："TEMP_VAL:"，"TEMP_VOL:0.000V"，"TEMPERATE:00.00C"后面的值会动态的修改。一个LED灯闪烁指示程序运行。
