ST在使用Nucleo64进行芯片推广取得重大成功之后，于2015年推出了全新的Nucleo32系列，全新的硬件布局，全新的接口，使得它能有如此之身材，堪称开发板界“小精灵”，这一切注定了它的不平凡。那么，这到底是一块什么样的板卡呢？请看下文。
STM32F042K6 Nucleo开发板

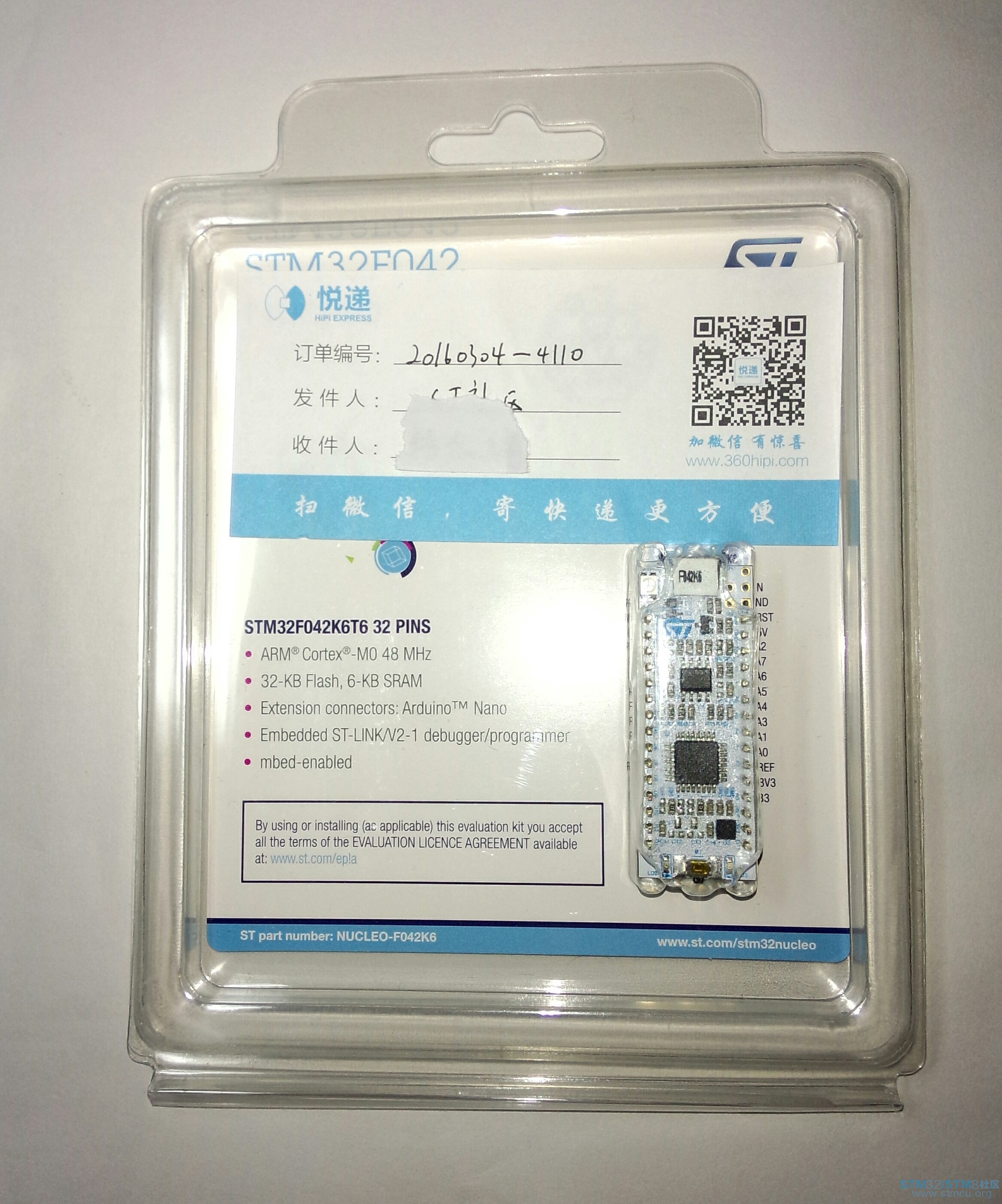

' R; _: N4 `( Z, W包装就不多说了，所有的Nucleo板卡，都是一样的

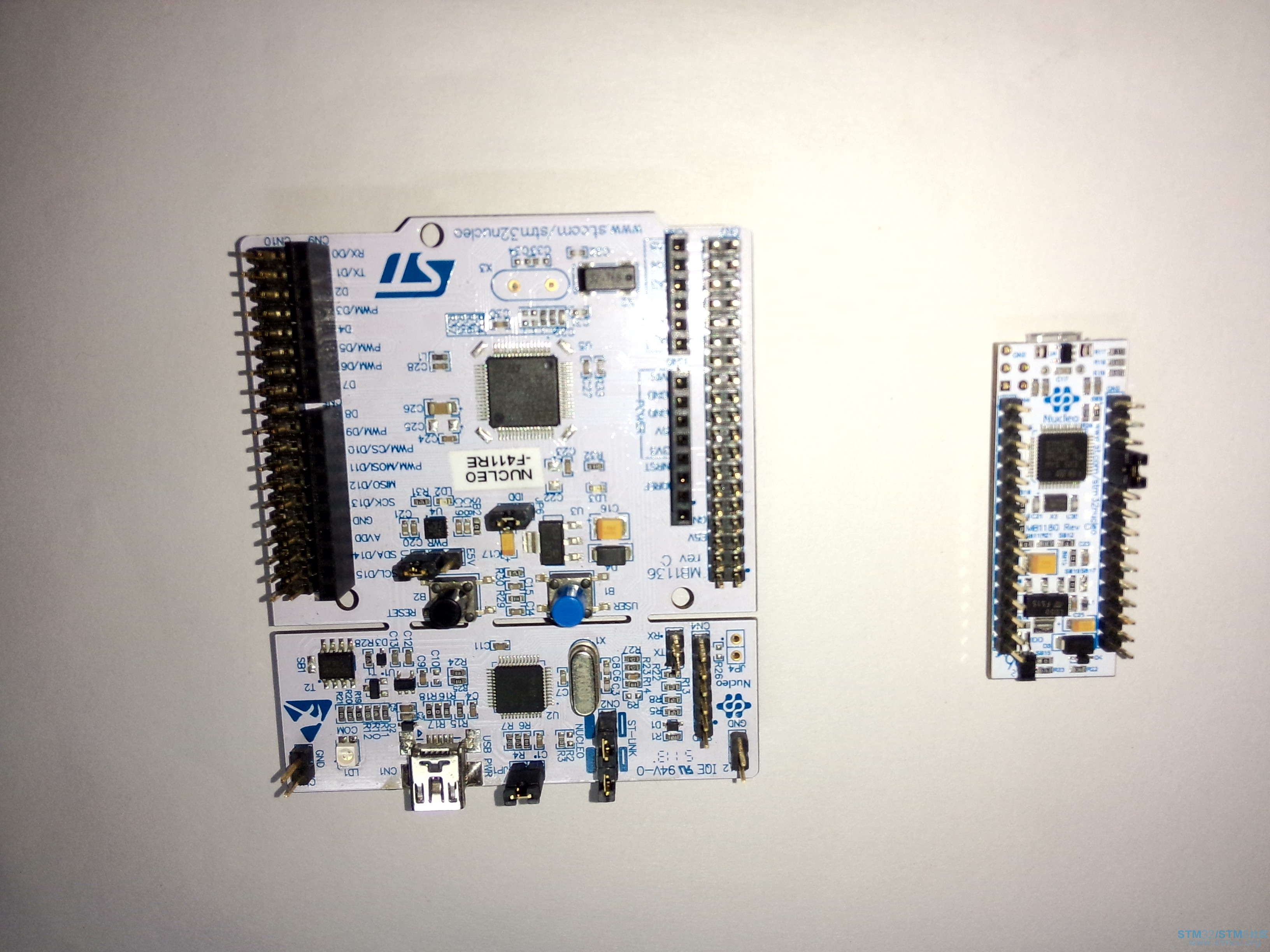

很多人都知道Nucleo32小，但具体有多小，从下图可以看出，不到Nucleo64的1/4。麻雀虽小，五脏俱全。板子除PA13 PA14 PA15 PB2 PB8这些引脚外，其余引脚全部引出，虽然板上外设就只有一个LED，但集成了ST-LINK/ V2-1调试器编程器，兼容arduino配件，再加上它小巧的体积，因此这块板卡再适合工程师们DIY不可了。
1 _9 Q% z+ _! q* \8 R

这款板卡和Nucleo64相比，除了MCU外，板子有很大区别，元器件布局更密集了，同时，也将原来的miniUSB换成了microUSB，这对我们一找一大堆数据线，可就是没有一根miniUSB接口的数据线的人来说，再好不过了，不需要再准备两种数据线了。

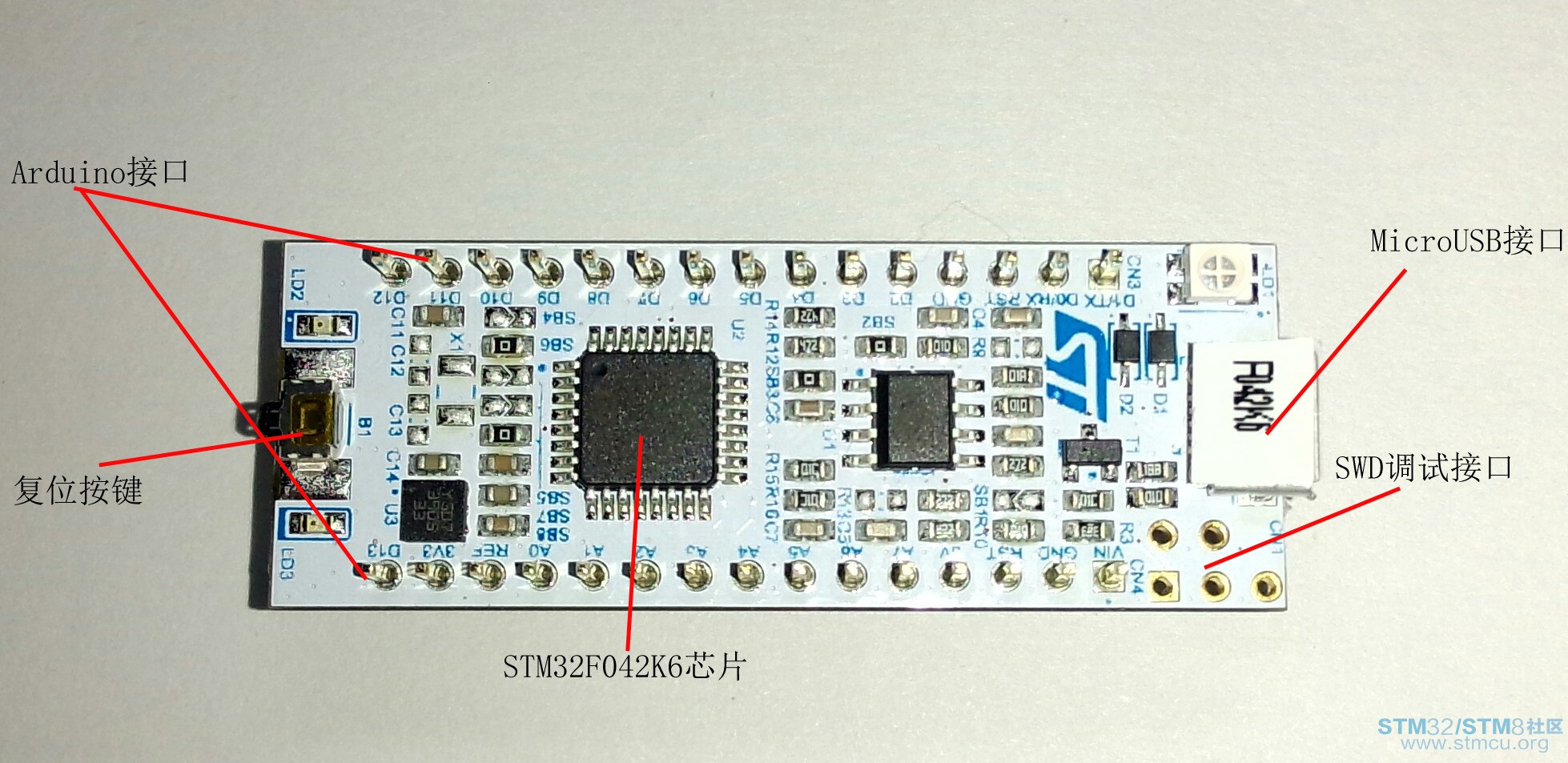

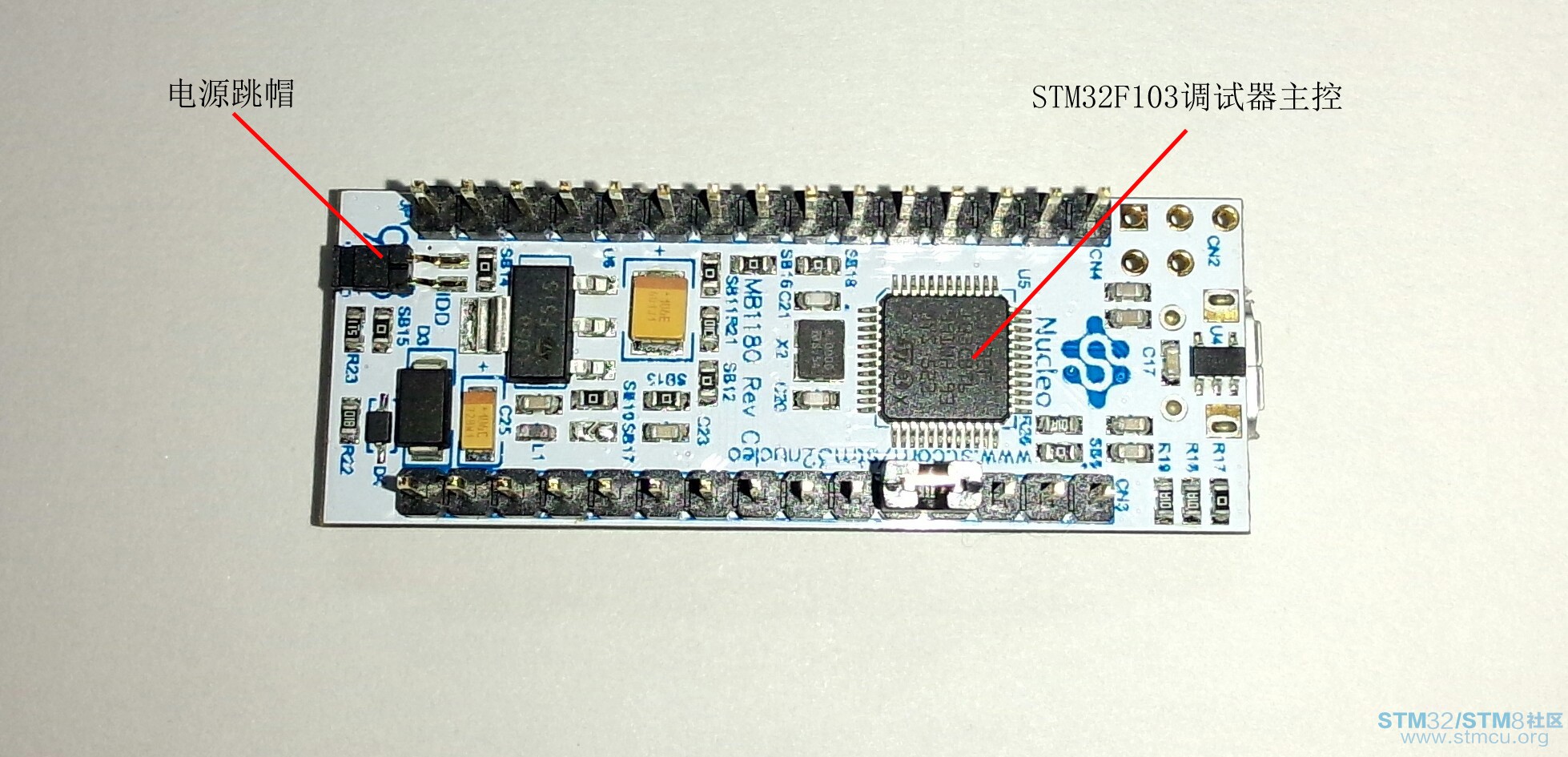

. ?. i8 h/ L4 f* q具体板载资源见下图
) g  ^3 l* Y5 X! K, ?% b
# W9 Y1 w$ e3 \% m# `9 E# E8 X
+ g8 D/ g9 q5 C/ E9 }1 ^板载资源：

• STM32F042K6T6微控制器，基于ARM Cortex-M0处理器，最高支持48MHz主频
• 支持Arduino nano接口，微控制器所有IO口引脚通过排针引出
• ST-LINK/V2-1调试器，支持对外部微控制器调试
• 3个LED：一个USB通讯LED、一个电源LED、一个用户LED；一个机械按键：复位
• USB接口的4个不同功能：虚拟串口、容量存储、调试接口、编程接口
• 3种不同供电方式：microUSB接口供电、IO引脚用电、通过Arduino nano接口供电
• 支持Keil、IAR、embed在线IDE的设计工具
  & s5 ]3 }. T& Q, ~; s' z# `

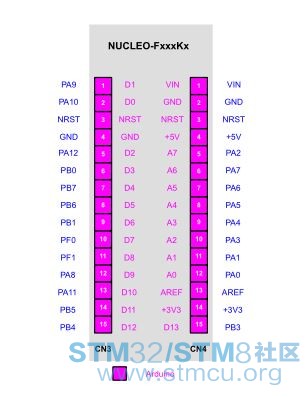

" q, \1 A1 s: g0 s  兼容Arduino接口是Nucleo一贯的做法，对于这款Nucleo32也不例外，已下是这款Nucleo32的拓展接口定义：


! C) ]+ r4 ^! M+ Z  {' D0 ASTM32F042K6微控制器

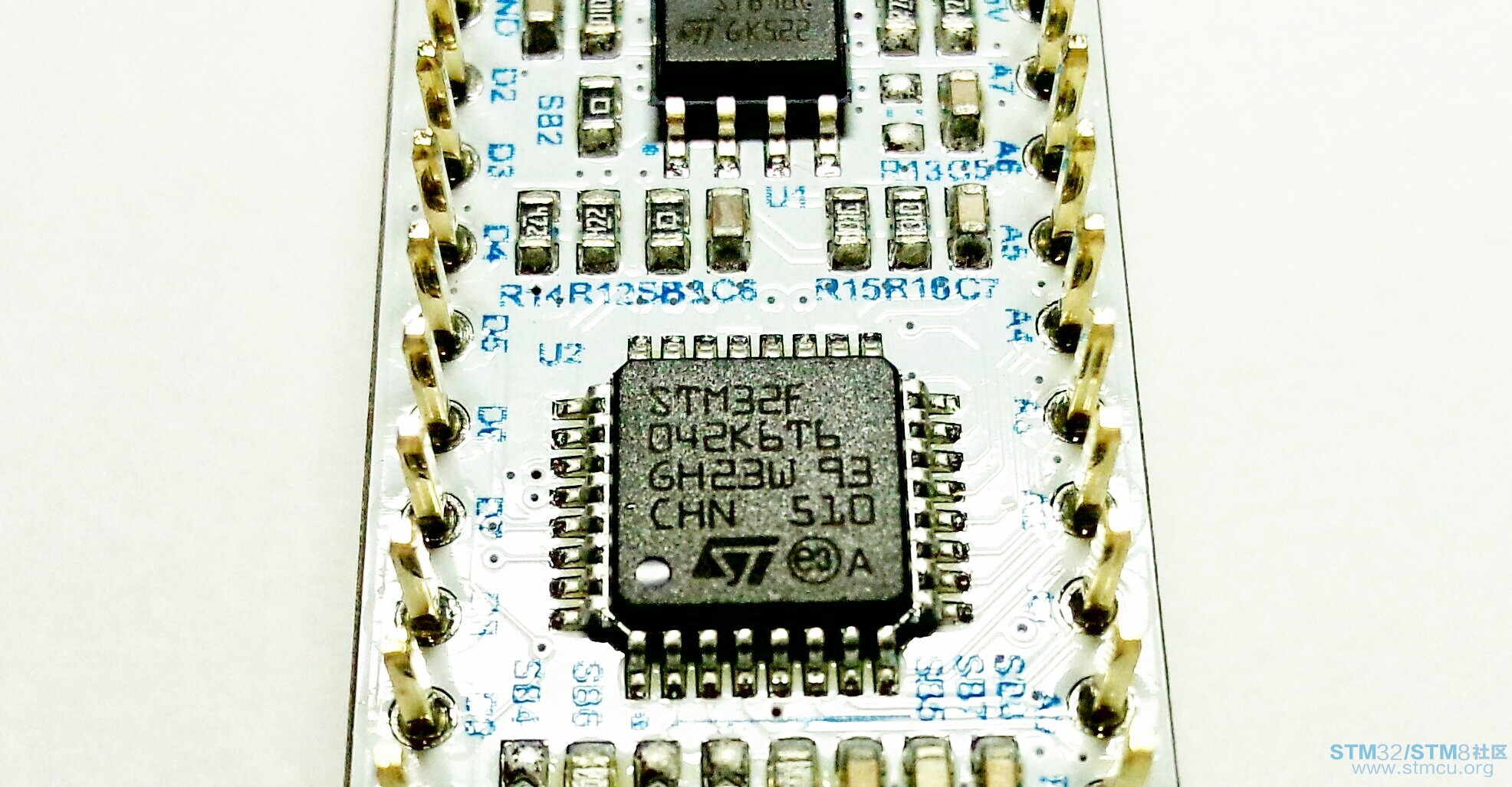

9 @# W8 ^% e# _2 Q/ F看完板上外设，再来看看这片STM32F042K6

+ R2 @- q- \. x6 t: Q

芯片采用LQFP32封装，芯片面积7mmx7mm，非常适合手工焊接。
0 \8 _  X' `& @9 j! o7 u
# X9 f3 m, l$ X
& q  C" X/ d- C) L$ U8 |/ F' ]- b' XSTM32F042K6T6微控制器特性：

• ARM Cortex-M0处理器，最高支持48 MHz主频、32 KB闪存、6 KB的SRAM
• 32位通用定时器*1、16位通用定时器*4、高级定时器*1
• IIC*1、SPI*2、I2S*1、USART*2、USB 全速、CAN*1
• HDMI CRC、电容传感通道*14、DMA控制器*5
• 1个12位ADC配有10个通道


可见，外设资源虽不是非常丰富，但对于一款小型的超高性价比的芯片来说，已经非常不错了，够用了。
这款芯片的特设，在于拥有14个电容传感通道，可以应用在需要电容按键的地方。

开发环境：
  Y1 G' u. A) P7 N3 W! x
0 k8 ^' n, E% G/ ~- u板子出厂内置DEMO，上电LED会慢速闪烁，当把D2和GND上的跳帽摘掉之后，闪烁频率便会变大。

Nucleo支持多种开发环境，mbed、Keil、gcc。对于mbed的开发大家可以参考下爱板网的文章从繁至简，颠覆传统设计的云端开发——极具性价比的STM32F401 Nucleo开发板评测，对于广大工程师以及电子爱好者来说，用的最多的莫过于Keil了吧。

对于从来没有使用过F0的朋友来说，最开始当然是下载F0的库了
; H/ y# E  }" ?4 v+ V' Q6 S, |5 Q
, C9 |' h9 K& K6 J( k: A
, A7 f9 c1 H7 S$ w! f然后将Nucleo板子链接电脑，系统便会自动安装STlink驱动，待虚拟串口的感叹号消失之后，驱动便安装好了，如果电脑不能自动识别安装驱动，那就需要自己安装了。


驱动安装好之后，计算机中便会出现如下磁盘


: j) `8 [- |! }. t3 x) M% X

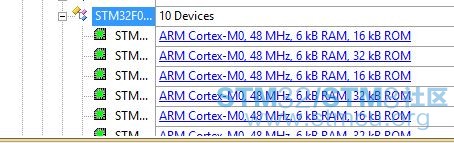

9 F- F$ A1 K" {* G$ P. a然后安装好相应的PACK

5 `1 b+ N% i/ p, J% \2 v. B
: [3 T% Q6 w$ {9 e: J9 u. z# u1 ^" w开发环境便搭建好了
  X/ T2 Y: i& ]+ V
. ^* C' n7 a) j' W# q3 }" P总结：

F042K6基于Cortex-M0内核，拥有不错的性能，小小的体积下面集成了非常多的外设，SPI，IIC，USB，ADC一应俱全，同时还有多路电容传感通道，使得其可以在多种不同的应用领域挥洒自如。将其搭载于Nucleo32板子上，给广大工程师以及业余爱好者提供了一个便利的开发平台，同时，ARM宣布F0可以免费使用keil进行开发，在未来无疑会有越来越多的人使用F0，使用STM32。

  T$ |4 B9 B9 l/ Z+ }# t0 K% E, F最后，非常感谢管理员提供的评测机会，也希望社区越来越红火！
Thanks！！

参考资料：Nucleo板：NUCLEO-F042K6官方资料 原理图.pdf (540.9 KB, 下载次数: 229)

2016-3-7 22:36 上传

点击文件名下载附件

, x; _' S9 K: [9 o& _ STM32F042x4x6.pdf (1.94 MB, 下载次数: 221)

2016-3-7 22:37 上传

点击文件名下载附件
% H9 ^1 e8 o+ h/ M/ F
, {% ~( J0 u+ ?* Y; j
$ x! R# c7 B! D4 M0 D8 P1 r
9 k6 B1 a9 f- a, C4 _
