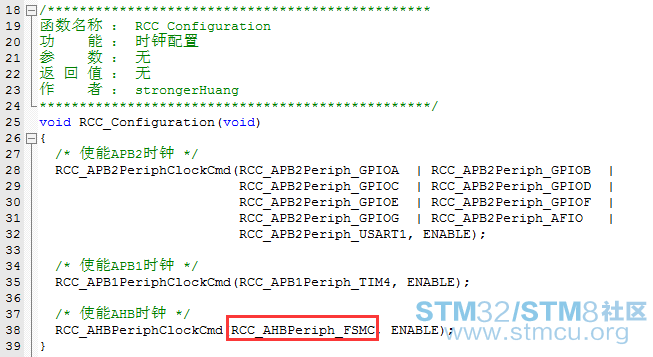

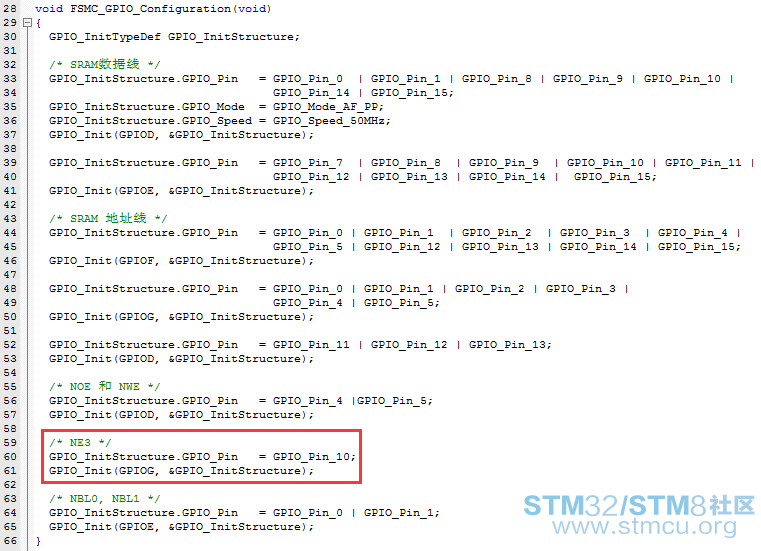

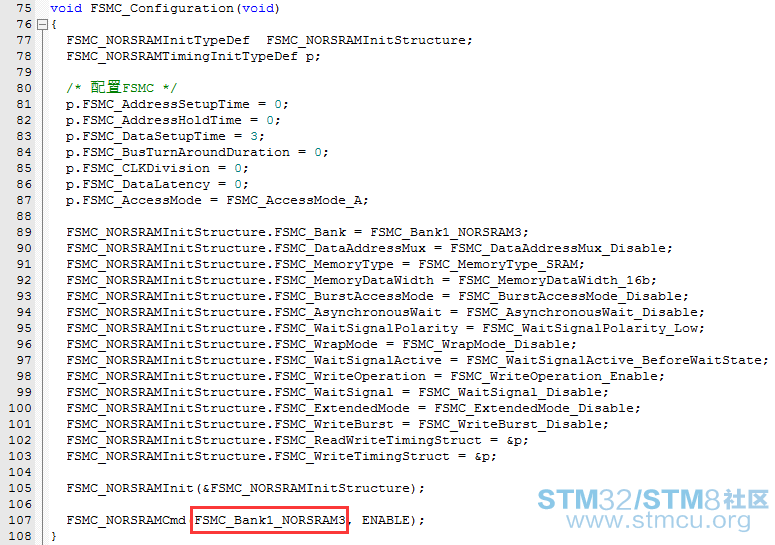

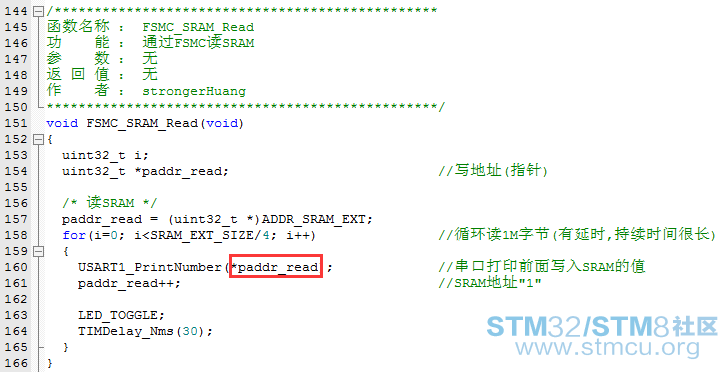

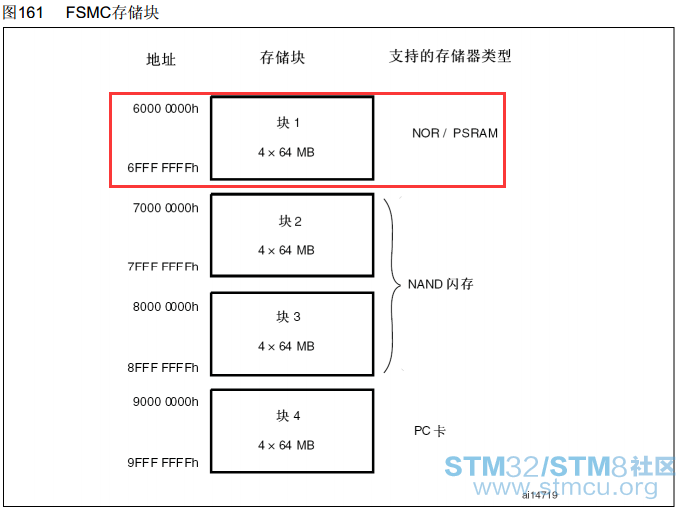

本帖最后由 ybhuangfugui 于 2016-5-22 09:44 编辑 $ D. P( h% L+ u* L! W 前言 今天总结“STM32F103 FSMC读写外部SRAM”,主要使用FSMC来控制外部SRAM,对SRAM进行读写的操作。本文章提供的工程对SRAM读写从操作类似于对FLASH读写操作。 关于STM32的FSMC(灵活的静态存储器控制器)这一部分内容比较实用,在实际应用中也是比较重要的(对于需要实用FSMC来说)。运用FSMC来控制外接器件比运用软件模拟来控制效率要高的多,而且操作简单。 也许对于初学者来说,对FSMC不了解,或不感兴趣。因为FSMC在实际开发中主要用于外扩RAM和ROM,初学者对于RAM和ROM的需求不高,基本上内部资源都够了。对于喜欢使用LCD屏的人应该了解FSMC,因为FSMC控制LCD也是一种很好的方式,市面上很多开发板上的LCD屏都兼容FSMC。 每天总结的不仅仅是基础,而是重点,不起眼的重点,容易被人忽视的重点。关注微信公众号“EmbeddDeveloper”还有更多精彩等着你。 本着免费分享的原则,将总结的工程源代码分享给大家,还望看到的朋友关注一下微信公众号,并将文章分享给你的朋友。 8 U% T" i: @# V. I4 F# A6 I; k下载 今天提供下载的“软件工程”都是在硬件板子上进行多次测试、并保证没问题才上传至360云盘。 今天的软件工程下载地址(360云盘): http://yunpan.cn/cSrN5SYtDcyBA 访问密码 47fb # ?4 s8 G% L0 e. x. KSTM32F10x的资料可以在我360云盘下载: http://yunpan.cn/crBUdUGdYKam2 访问密码 ca90 - I. V) T- ~; i" J; X; ^内容讲解 工程概要说明: 提供工程是对外部SRAM读写,可以当做缓存(如:一个BUF)来使用,但并不是芯片的RAM(运行内存),只是对SRAM进行读写操作。 程序运行流程:上电写入外部SRAM数据“0 - 262143”(刚好是1M空间,4字节空间一数据),再通读读函数读出其数据,通过串口打印出来。这里每读一次串口打印一次数据,LED变化一次。(请观测现象) 提供的工程以简单为原则,详细中文注释,方便自己方便大家。 0 N$ j- ~8 N; d% N- k, q关于“STM32F103 片内FLASH编程” 我把重要的几点在下面分别讲述: 一、时钟 该函数位于bsp.c文件下面; 开启FSMC和需要使用引脚的时钟。 ) F# d2 s3 [0 H1 e3 i4 L$ N二、FSMC引脚配置 该函数位于fsmc.c文件下面; 使用了FSMC的引脚都须配置为“GPIO_Mode_AF_PP”,否则不能使用(感兴趣的可以试试)。对于NE3就是:NOR/PSRAM3,我测试的工程是使用FSCM存储块1(下图)的NOR/PSRAM3。所以我测试工程里面的地址是“0x68000000”,其实这个地址有讲究的,请看最后重点。 三、FSMC配置 该函数位于fsmc.c文件下面; 这里的配置和你的SRAM有一点的关联(速度、数据宽度等)。 - l/ E6 I# `, F. U9 }. o三、外部SRAM写数据 该函数位于fsmc.c文件下面; 对1M的SRAM写数据(为了测试),方便下面读操作。 四、外部SRAM读数据 该函数位于fsmc.c文件下面; 对1M的SRAM读数据,通过串口打印出来写入的数据,每读一次,打印一次,中间有个延时,所以整个读取的过程时间比较长。 这个地址可以修改,或者选择一段来读取测试也行。希望看到的人都亲自修改程序来测试一下,方便记忆和巩固。 }. u' @+ |: C1 J$ ^6 M1 ]五、今天的重点 A.关于地址的问题,今天提供的工程外部SRAM地址是“0x68000000”(宏定义在fsmc.h里),善于发现问题和动手的人会发现一个问题,我将这个地址改为“0x68100000”或“0x68200000”测试的效果都一样。我告诉你答案,效果确实是一样的,原因就在于外部SRAM容量“SRAM_EXT_SIZE”大小是1M,而“0x00100000”刚好是1M,这里的地址溢出部分刚好抵消了,所以为什么修改地址也是一样的效果。但地址必须在存储块1的NOR/PSRAM3区域。 B.今天是自己通过标准库来配置的FSMC,其实在“system_stm32f10x.c”文件里面有使用寄存器直接配置FSMC的源代码,感兴趣的朋友可以看一下,今天使用标准库配置其实也是希望大家数据各个参数的功能作用。其实,希望大家在熟悉配置之后还是使用“system_stm32f10x.c”里的配置,毕竟这是官方提供的,它这样配置效率也比较高。 3 x- t0 w7 X% D. O. h, J; g; ]说明 今天提供的软件工程基于STM32F103大容量芯片,中等及小容量芯片没有FSMC功能,自然也不能使用。其实只要适当修改工程的部分配置,STM32F1有FSCM功能的芯片都适用。 最后 如果觉得内容适合你(如:内容易读易懂等),你又想了解更多相关内容,请关注公众号,新内容持续更新中,后期将会有更多优秀内容出现。 1 w s- |& v1 t3 w+ {赞是一种鼓励、分享是最好的支持! & K2 p7 [/ s8 x; ^3 m: I; x |
