DIY 基于STM32F103的卫星GPS路径记录仪（附代码）

[复制链接]

Canly 发布时间：2017-8-8 13:58

文章
文章封面:	-
文章简介:	-

该设计为GPS 记录器主要功能

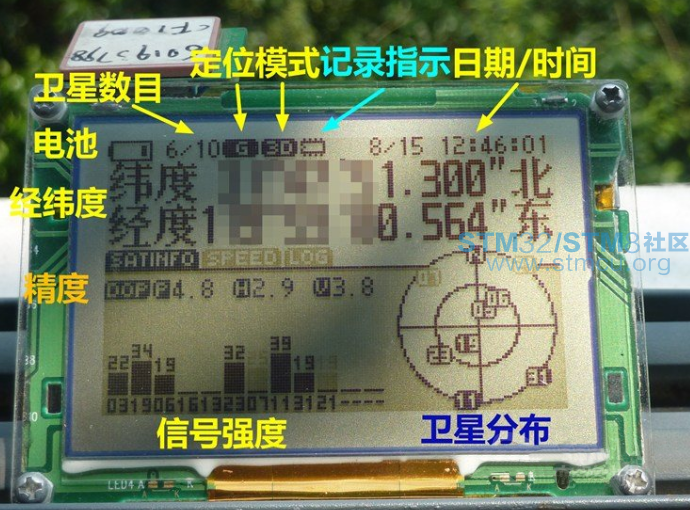

显示当前的经纬度/航向/速度/时间等GPS基本信息.
可按设定间隔记录经纬度等信息,
可导出原始格式的记录信息或导出 KML 格式的文件以供 Google Earth 等打开
导出到 TF卡中
可实时浏览存储器中的路径记录
可简单管理存储器如擦除等

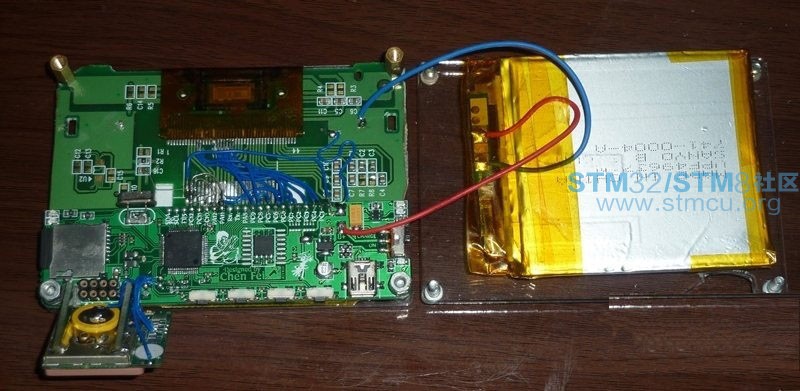

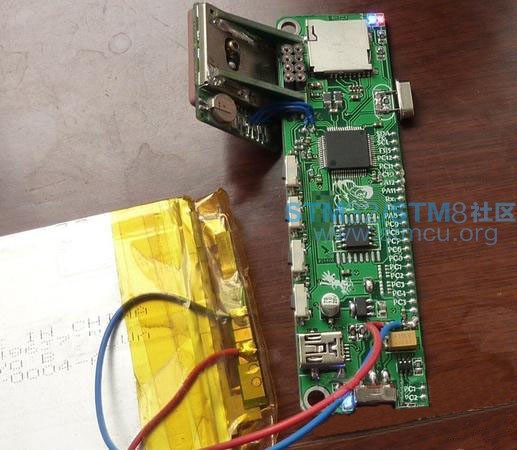

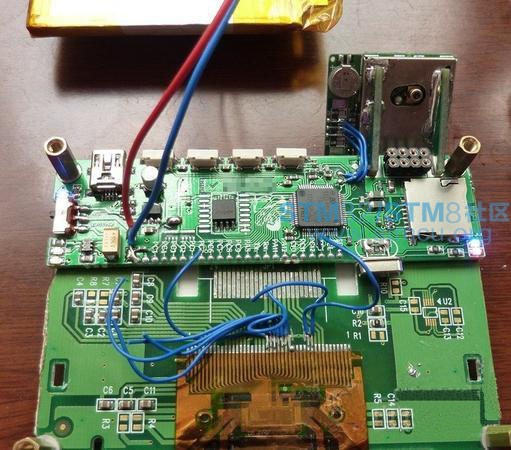

卫星GPS路径记录仪实物截图：

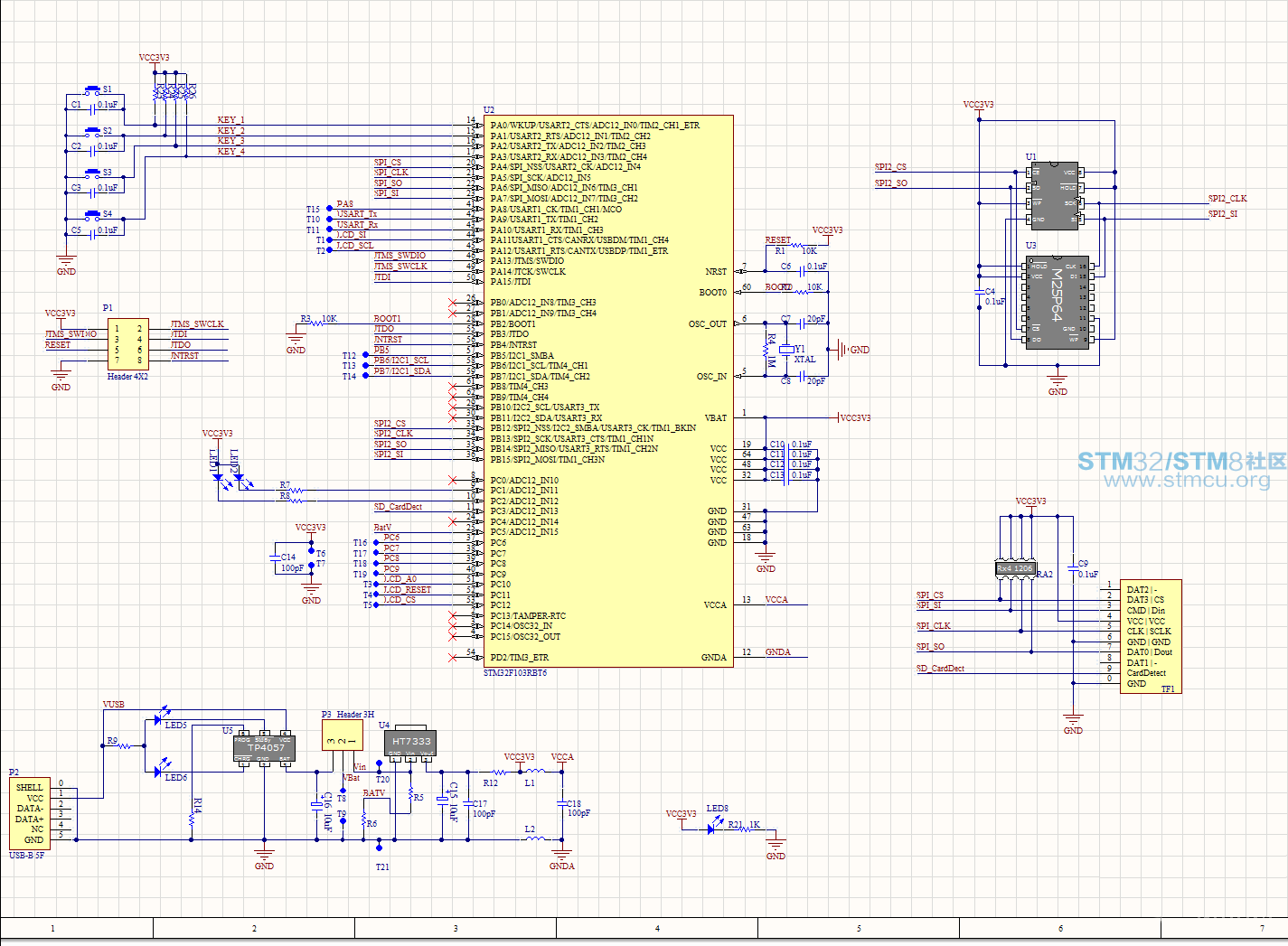

原理图：

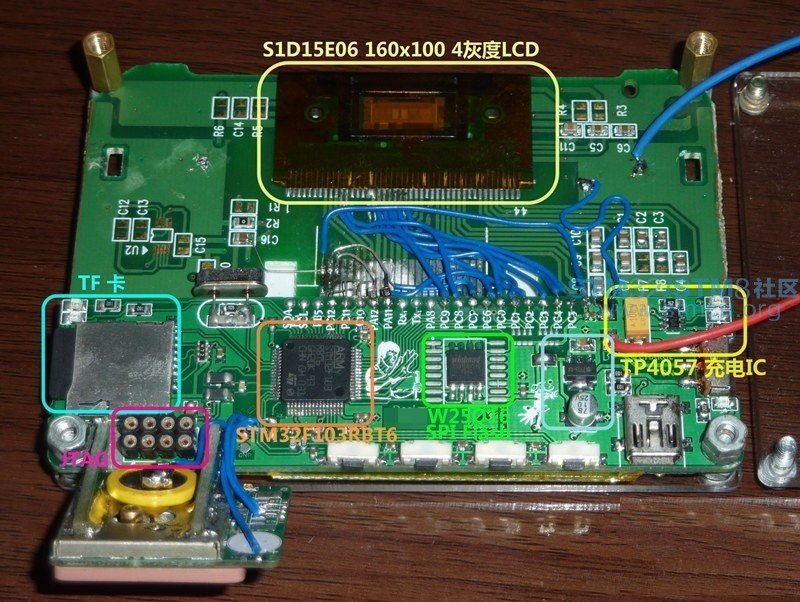

硬件组成：

主控: STM32F103RBT6
GPS 模块: C3-370C
存储器: W25Q16 2MB(16Mbit) + TF 卡(分别读写指示灯)
LCD: 160x100 4灰度
供电: 锂离子电池, USB 口作为充电电源接口

开发平台
MDK, ST 库

完整源代码包已上传，请自行下载。版本 0.5.110811, 平台 MDK, 包含 ST STM32 库 v3.4

说明：

1. 关于材料和量产
大家都希望量产, 可是由于材料没有, 所以希望不大,
比如: 最核心的GPS模块是从阿莫淘金哪里淘的, 而LCD也是网上购买的, 是别的产品的尾货, 板子原先两边还有, 我给剪掉的, (看边上剪得很不平啊...)
但是大家可以自己替换着来, 如果有其他GPS模块, 也是可以的, 因为大多都是输出NMEA语句的, LCD 也可以用其他的代替.

2. mcu200689 网友提出的 GPS模块怎么是斜的？
因为模块上的方块状物体时陶瓷天线, 一般认为, 这个天线最好是面向天空 , 采取与屏幕45度的角度, 即使平着放或是竖着放都能尽量面向天空
