运算放大器OPAMP在STM32L4上的应用
5 d+ \, T6 o! D) Q' W
前言0 N+ ^6 L! ~3 R4 o* C$ Q5 u6 I" V0 _
    STM32L4集成了运算放大器(OPAMP),可对模拟信号进行放大处理,可节省MCU外接OPAMP的硬件成本。本文档将介绍STM32L4的片内OPAMP的不同工作模式,并提供配置OPAMP的例程。
. c6 n. m+ }( s. d0 V8 X- ^
2 M3 Y9 t- w: D4 j
# T/ N) s- b& q* Y- J3 K8 WSTM32L4运算放大器特性) e7 N2 g$ X9 M# W
以下是STM32L4 OPAMP的关键特性:# G& ~% W7 s7 F4 E% A& u5 Y* }' H
 轨对轨输入、输出;1 Q% H$ F% }; O4 K, `
 低漂移电压,且漂移可以在应用中校准;
' R# ?5 _3 c/ _* e) O8 v 两种功耗操作模式:
& g# e7 B  |" j3 ~0 O) Q4 {     正常模式:约120微安电流; \% B# i# `. g7 d& T! r
     低功耗模式:约40微安电流
# v' `6 ]) s  J' j  ~) l6 _/ j* ^+ _ 多种片内配置:
. ?3 K1 Q, r% l& k" C! a9 l     标准模式:外部增益设置
: y4 v; Z  _+ k7 I1 \# n3 f     跟随器模式
) j$ I6 n6 k( H! l+ Y     PGA模式:内部增益设置(2倍,4倍,8倍,16倍)
/ d2 Z$ S+ S0 |" I& h" g9 c" K3 @1 s     PGA模式:用于滤波的反向输入内部增益设置(2倍,4倍,8倍,16倍)) y" ]8 ^: H1 N" @
 增益带宽:1.6MHz6 G4 o! {8 H8 o: c2 J
 快速的唤醒时间:支持模式10微妙,低功耗模式30微妙。, [0 \' g4 }$ X+ n* \
 输入失调电压:校准之后的输入偏移电压小于1mV,出厂设置的偏移电压为10mV。! a3 W9 g- J7 `5 u% O$ b* H
 输入偏置电流:小于±1nA(对于专用模拟引脚)
, f* l7 B1 d% n: V1 k# C' o# Q 工作条件:1.8V<VDDA<3.6V
11.png / {+ d6 w4 D% I3 i: @* i/ L

# O$ M7 R# Y  k# w+ X$ v2 e& ]图1 标准模式,外部增益设置

5 D7 }7 C% T8 F2 s) O: i' ~$ V2 E. w5 e4 E8 S) @
    使用内部开关连接反向输入到外部电阻,运算放大器可以被配置为使用外部反馈电阻的运算放大器电路。
6 k  \6 z9 t2 K
) S  G( ?0 G1 n: ?
12.png 7 _7 g2 v6 d" S& k
图2 跟随器模式
5 S# w  ]6 e) R1 T& u& T% a    使用内部开关连接输出到反向输入,运算放大器可以被配置为一个内部电压跟随器。内部电压跟随器模式下,被分配到运算放大器的反向输入引脚是空闲的,所以该引脚可以被配置为GPIO的其它功能功。
" ~2 F/ l/ @& R# v: u0 S
  }0 z! e$ Q1 r( _# z* _/ }

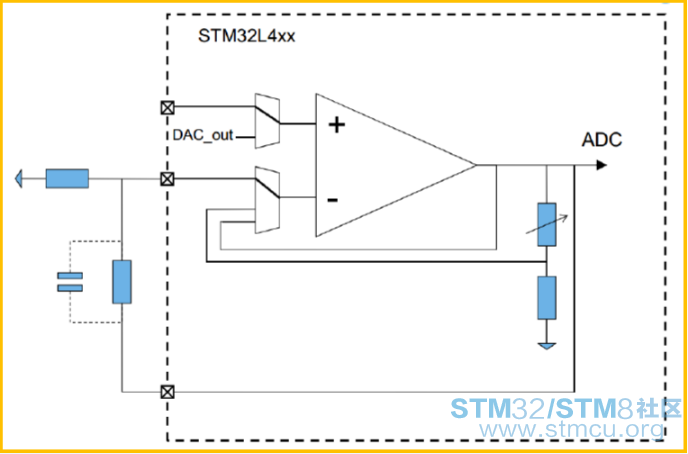

2 R) Y1 J6 L( m" J. W0 u  ^: A图3 PGA模式,内部增益设置(增益=2,4,8,16)0 n- N  P0 I- z2 ~4 h
    STM32L4的运算放大器支持使用4个固定增益的反向放大器模式。反馈电阻通过可编程增益放大器功能来配置2,4,8或16倍的增益。
: U9 _: S: C0 p1 T: B. ~. Y
4 J& M+ E+ G1 i1 k& }8 f0 |) O
14.png 3 H  \8 X* {" {1 h) b( F6 M6 h& |

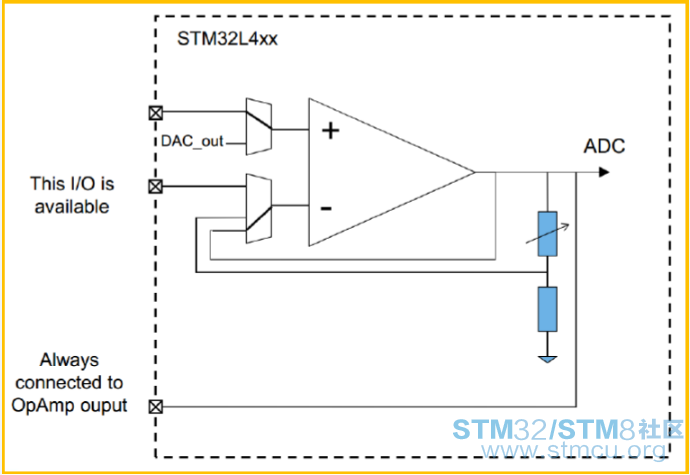

图4 PGA模式,内部增益设置(增益=2,4,8,16),使用反向输入端进行滤波0 y9 d- K# K( k+ S  Y) }
    运算放大器也支持输出到反向输入的外部连接来创建PGA模式,使用外部电容来添加PGA配置的低通滤波器特性。
( I) a/ _& A! R! o" F
: C, b$ h; n! P6 v0 O8 F( S硬件环境
- p' B" q& [! C6 V- h: ?* G6 v    本文档硬件环境基于STM32L476G-EVAL,硬件原理图如下:
. k( q  l. ^6 ~' Q# B# g

% E& d* P4 q. c+ f 15.png

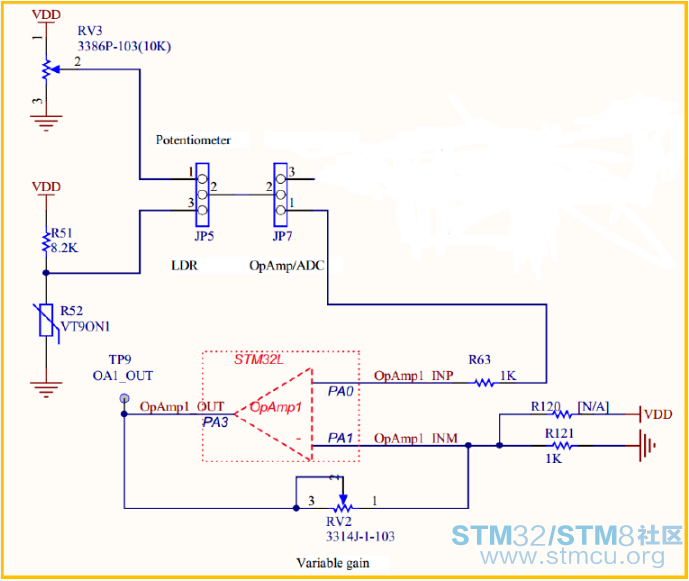

! @8 d3 J9 J" v4 k图5 STM32L476G-EVAL OPAMP电路( Z  p& b/ E. Q! I) b4 X
    OPAMP1的输入和输出分别对的引脚是PA0,PA1和PA3,同向输入P0连接到JP7的1脚,运放的输出PA3有个测试点TP9。运放OPAMP1的增益取决于电阻RV2和R121,增益的计算公式如下:
6 b) v% Y1 |$ F! O! g& ?! [4 K    增益 = 1 + (RV2) ÷ (R121)2 P4 _/ U( m( }7 l, u
    RV2的阻值范围从0到10kΩ,R121是1kΩ,增益可从1到11变化,连接到PA0的电阻R63可以减小输出的偏移。
( n9 s1 W. g$ `7 G) d1 a! `3 o9 g5 ^  P7 g8 H
软件配置
- b1 p# O# o6 F8 J' v    以外部增益配置为例,进行STM32CubeMX配置,在配置之前确保CN10连接上,JP10连接到12方向或者23方向。
7 D$ D, y: R2 X6 X) k6 D) S5 k1.选择STM32L476ZGTx,如下所示:& P; P# k+ q4 E9 ^# Z+ @
, F9 o3 \: |" s; D% |

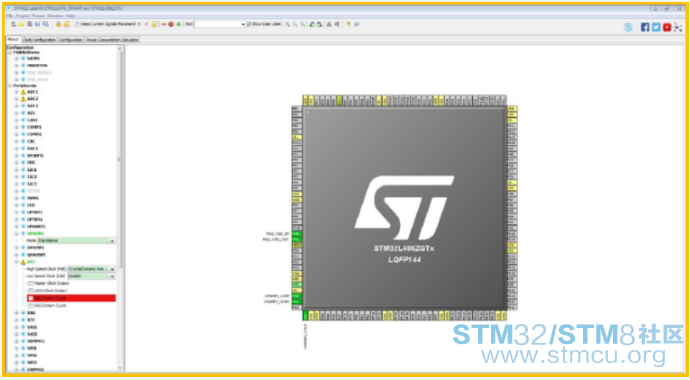

( v2 v) x. V3 p: h5 P' L2.配置时钟为80MHz系统时钟,如下图所示:8 Y1 e( W& r+ Y: w; s, ?1 b
17.png 7 g/ l/ `6 q6 h. E9 _

  w0 _5 L0 i% t+ ?7 g) A7 n6 c3.配置OPAMP1为标准外部增益配置模式,如下图所示:- a- n% d4 c- D. _1 ~$ J6 r4 K0 p* s6 d
; N; h$ [6 `0 y4 Z3 O: ?( {; k" V. _) }

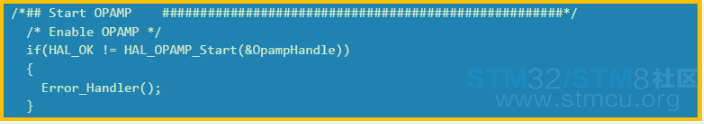

    至此,CubeMX中已经配置了一个简单的OPAMP外部增益配置的例子,使用CubeMX生成工程代码,并在main.c中添加如下代码来开启OPAMP。 - j' q: a8 g7 D/ N
4 |( L4 N3 R1 |1 D- |    运行软件后,调节RV3来调节OPAMP的正向输入电压,调节RV2来调节OPAMP的增益,通过电压测量工具可测量OPAMP的正向输入与输出电压,通过输出电压与输入电压比值和(1+RV2/R121)进行对比。) P, y" d& _7 T1 D7 Q% w6 z  [6 F+ Q
2 R* l3 W, B9 l, u% e
总结
: J' k) H8 L2 s. s    片内的OPAMP可对模拟信号进行放大处理,配合片内的DAC等外设,可实现各种不同的应用。本文档提供了STM32L4 OPAMP的一个简单易用的例子,更多详细的应用请参考STM32L4x6用户手册等资料。
