AN4325:STM32F030和STM32F070硬件开发入门(中文译文)

[复制链接]
zero99 发布时间:2017-10-31 13:24
AN4325应用笔记1 W8 V* H; c, W
STM32F030xx 和 STM32F070xx 系列硬件开发入门
5 \6 g1 E" I2 }+ W
: e& m4 }) K( i* o
5 L6 n0 x+ b6 [. t
引言
0 _; E; G% Z" h$ @3 D本应用笔记为系统开发者们提供了所需的开发板特性硬件实现概述,如供电电源、时钟管理、复位控制、启动模式设置、调试管理。它显示了如何使用 STM32F0x0xx 产品系列,说明了开发应用所需的最低硬件资源。本文档包含详细参考设计原理图以及主要组件、接口和模式的相关说明。/ o* w' f4 A, i2 O

" j( i  D- T% Y! ^4 F% R 11.png
8 _, W- @7 j% P注:本文档中,为 STM32F030xx 器件使用的标记是 STM32F030,为 STM32F070xx 器件使用的标记是 STM32F070。如果涉及的是两个系列,则会使用 STM32F0x0 标记。引脚数和内存大小不会影响该硬件说明。6 v% E. p/ J6 O) K* u$ e9 [

* J1 x( \+ I4 j
, ]3 z: P; q: `2 x% [1、STM32F0x0 系列的供电和复位源- N/ d: ?; h- {8 L* Z& c
1.1 供电方案
% Q8 m+ R+ A8 o2 ]. _5 cSTM32F0x0 系列包含不同的产品,各产品使用的供电方案也有所不同,其中包含的内部调压器可为内核和数字逻辑提供内部 1.8 V 电源。
: Y" s  j& x; G+ S. w有多种供电方案:
& q$ K" C4 J" Y3 W/ A • VDD 从 2.4 V 到 3.6 V:I/O 和内部 1.8 V 域的外部电源。通过 VDD 引脚从外部提供。3 p' R3 {* F* ]2 H
• VDDA 从 VDD 到 3.6 V:ADC、复位模块、 HSI、 HSI14、 LSI 和 PLL 的外部模拟电源。
+ @. I0 L4 Z3 @/ N9 { • VDDA 电平必须一直大于等于 VDD 电平,且必须首先提供。
# g1 s; @+ Z& w& h- |. i# v0 X 12.png
9 H8 b! O+ o! y! E+ ?' R/ w6 ]
& p6 X4 h4 A( Q0 b1.1.1 独立模拟供电1 `& ~8 w& C; }1 J* G5 F0 A
为了提高转换精度、扩展供电的灵活性,模拟域配有独立电源,可以单独滤波并屏蔽 PCB上的噪声。7 [5 W3 T( n  v. d! m9 u
• ADC 电压源从单独的 VDDA 引脚输入。
- N7 Y9 N1 P" m• VSSA 引脚提供了独立的电源接地连接。+ I" E% A) U/ w) S
VDDA 供电可大于等于 VDD。这使得 VDD 在保持为低的同时仍可为模拟块提供全部性能。当使用单供电时, VDDA 必须外部连接至 VDD,为得到无噪声的 VDDA,建议使用外部滤波电路。

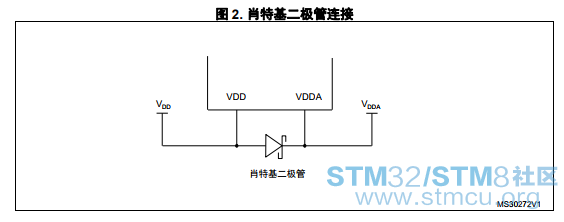

$ F3 p) J2 n+ w. ]  c当 VDDA 不等于 VDD 时, VDDA 必须一直大于等于 VDD。在开机 / 关机期间,为在 VDDA 和VDD 之间保持安全的电位差,可在 VDD 和 VDDA 之间使用外部肖特基二极管。请参考数据手册以得到最大允许的电位差。
1 J  N4 @- N, o 13.png 8 a) R/ N8 z2 l# ?4 M4 @
6 S3 F* Y8 l9 l# m" J" ~/ P2 O
: w; |2 v7 K$ M* w6 [5 |
1.1.2 调压器+ J: C7 [8 i4 i$ U& j6 B4 y
此调压器在复位后始终处于使能状态。3 m0 d; m1 ?5 \/ D0 g" m
在两种模式下工作:
; [4 w" k/ q. j) n* t• 主调压器 (MR)用于正常工作模式 (运行)。& C( u5 R. @; ?; E! |8 w
• 低功耗 (LPR)可用于停止模式以降低功耗需求。2 q6 c4 H# P9 z, u( A8 ^8 r7 Q
在待机模式中,调压器处于掉电模式。在该模式中,调压器输出高阻抗,内核电路掉电,包括零功耗,寄存器和 SRAM 的内容将丢失。但可以使用以下功能 (若配置):
: M3 A# e2 F! _" V• 独立的看门狗 (IWDG):IWDG 通过写入其密钥寄存器或使用硬件选项来启动。而且一旦启动便无法停止,除非复位。   [% s: S' V% v  X$ B8 A
• 实时时钟 (RTC):通过 RTC 域控制寄存器 (RCC_BDCR) 中的 RTCEN 位进行配置。
+ Y& Y5 v5 @6 y6 i4 ]• 内部低速振荡器 (LSI):通过控制 / 状态寄存器 (RCC_CSR) 中的 LSION 位进行配置。 - K) _2 K6 D3 @: S" U
• 外部 32.768 kHz 振荡器 (LSE):通过 RTC 域控制寄存器 (RCC_BDCR) 中的 LSEON 位进行配置。
( h  t, |* R$ f9 P& C! a- O3 |$ N2 G0 \8 s/ K1 n
; Z6 Y! y2 A6 ?: a: Z
。。。
* ]' o9 o  D* n
& Y+ R, k% f& q- \阅读更多内容,请下载文档:
" h* v! s+ {3 x/ N9 G下载地址1>>        下载地址2>>% u/ ?( \5 x. ^1 O" [: j8 a. z; Z2 F
