基于STM32F103的触摸按键DEMO控制板源代码开源

触摸按键板免费申请限1人1套

（不含主机板，只送小的12键触摸板）

申请方式：

1、自己联系厂家申请；

2、或加我QQ：103472959

  通过QQ将：邮箱和收件地址、联系人发我；

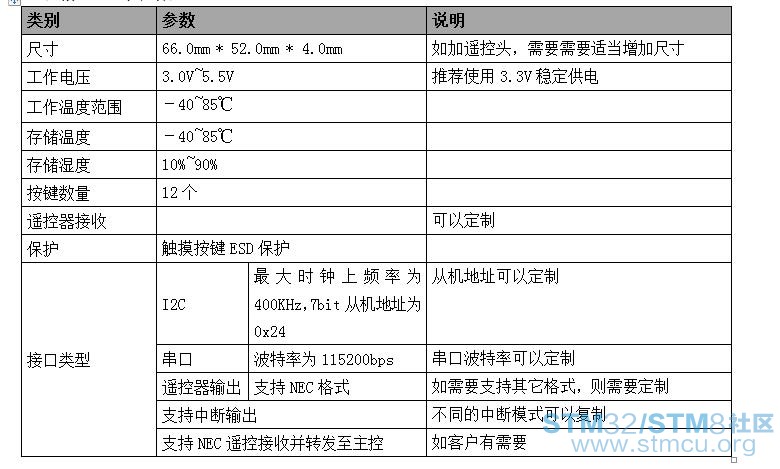

产品概述

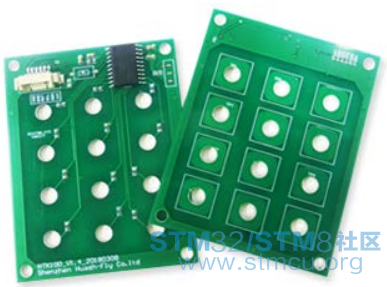

为12键位电容式门禁触摸按键板，可以广泛应用于门禁、考勤设备等12键数字触摸按键场合。

本产品具有如下特点：

Ø 采用新型的专业的电容式触摸按键方案，先进的触摸软件算法，具有良好的可靠性高和稳定性

Ø 任意时刻只能有一个按键有效，有效防止手触摸在按键边缘时，相邻按键相互干扰

Ø 具有12个容式触摸按键

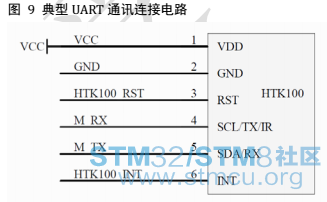

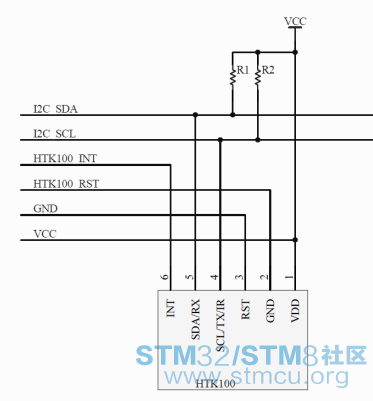

Ø 具有I2C、串口、触摸三种通讯方式，支持中断信号输出

Ø 3.0~5.5VDC宽工作电压

Ø 工作温度范围－40~85℃

Ø 存储温度范围：－40~85℃

Ø 可以支持遥控器操作（需定制）

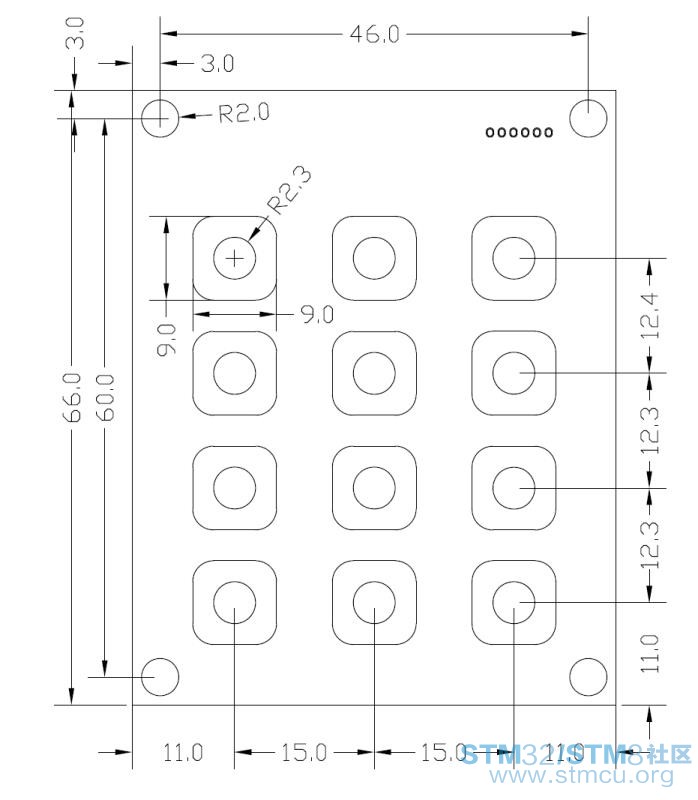

Ø 采用6PIN 1.26间距插座，预留1.26间距的排针接口

Ø 具有良好的抗ESD设计，可以支持产品的抗ESD设计

toofree 发表于 2018-4-23 21:53
支持一下，看参数，还是蛮不错的，不知道实际用怎么样

. U  x9 f% G3 Y所以要申请测试；
' o* P9 T1 q4 V1 ?我朋友的他们团队的

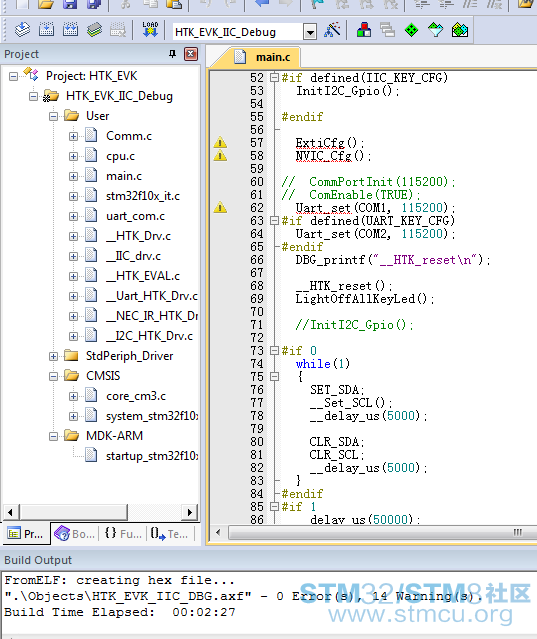

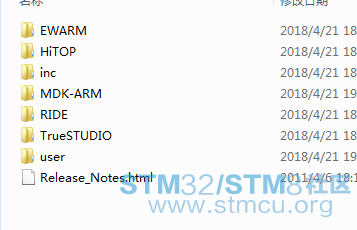

7 v3 b- ^( O& g4 W( g% W- ]! a Firmware_Demo.part01.rar (8.58 MB, 下载次数: 12)

2018-4-23 17:49 上传

点击文件名下载附件

) m+ b0 x$ s* i6 A Firmware_Demo.part02.rar (4.97 MB, 下载次数: 11)

2018-4-23 17:49 上传

点击文件名下载附件

噢 我们用过的是 BS83B12A  带eeprom的
; N2 b3 ]8 ^) A7 d# N不用每次按键都IIC返回
而是写好以后来中断
貌似如此

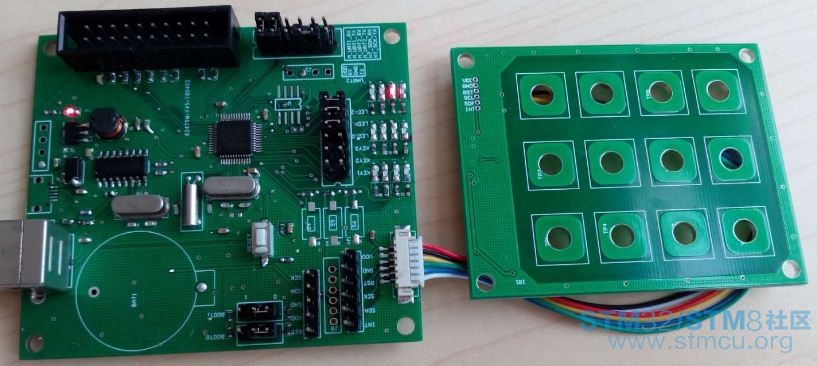

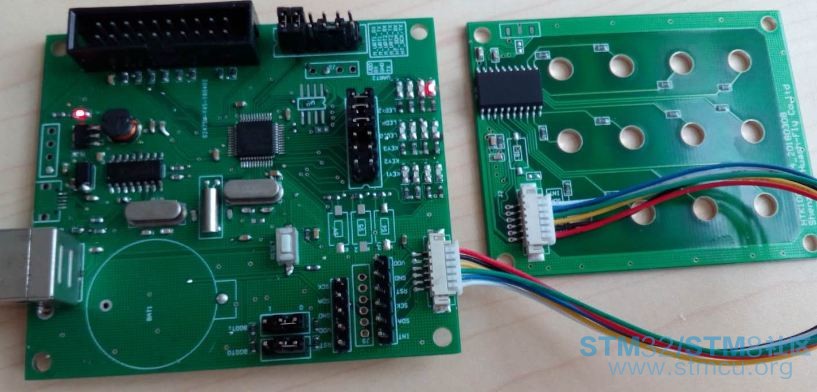

整套实物：

: |: h" N+ v; d9 K, }" y

5 Z3 Z# G, F( j( x! I: P

  q- |3 @" b, ?, r: L

强烈支持

支持支持

支持

不错，可以关注一下

" `! U& t2 p( b* z6 }+ \6 {

自己支持下；

与龙共舞 发表于 2018-4-23 18:12
强烈支持

感谢支持

epochal 发表于 2018-4-23 18:58
支持支持

5 y- I6 Y1 h+ V% O* W感谢支持；
