简单介绍STM32F3系列单片机中片内运算放大器的使用——以S...

[复制链接]
aimejia 发布时间:2018-6-1 11:04
1.F3系列介绍
2 [% t9 O7 b( D; `& s" W1 X0 B, [/ ]+ U
The STM32 F3 seriescombines a 32-bit ARM® Cortex®-M4 core (with FPU and DSP instructions) runningat 72 MHz with a high number of integrated analog peripherals leading to costreduction at application level and simplifying application design.
- R, Z0 ~$ t( y+ O# `# a+ i
" H3 n! s$ ?4 s: D9 [4 Y6 d以上是官网对STM32F3系列的简单介绍,可见,STM32F3是ST公司出产的一系列性能较好的MCU,对其属于模拟电路部分的外设进行了增强。比如STM32F303中有四个可以程控增益的运算放大器。STM32F3系列MCU应用不如F4系列那么广泛,因此相关的网上学习资料也较少。本人经过短时间的接触后,对这一系列单片机有了一些了解。本文就是将本人对STM32F3系列(主要是STM32F303)芯片中的运放(OPAMP)的一些简单理解分享出来,帮助更多的人。
/ g1 i8 }) l$ D! s
' w. k; W0 S5 y& V大多数参考资料都是来自ST公司的官方网站,由于参考资料都是英文,而本人的英语水平欠佳,所以并没有完整地翻译参考资料。同时,文章中难免有叙述不到位或不准确的部分。对于文中的谬误请大家多多包涵,不吝批评,我会加以改正。
1 t8 v& t! y$ n# S5 x
2 J, ?; _( Q+ |8 Q3 i3 n' H. @6 o由于手头有一块ST公司的STM32F3DISCOVERY板,它上面的MCU型号是STM32F303VCT6,因此本文主要针对的是STM32F303芯片。. M& ?% o% Z$ w1 _- w* d' A
0 n; a/ o' l8 O7 e2 b! J8 M; N
http://www.st.com/en/evaluation- ... sc=stm32f3discovery
, H7 m" p& G6 b( k
/ @" P2 u/ j/ R2 @! u2.运算放大器(OPAMP)3 s0 Z: \" T$ L$ C& X" X
5 z: m' l6 j8 Y1 g! }/ D
文章主要针对的是芯片内部的运放,因此对其他芯片的资源不做过多介绍,针对该款芯片的运放(OPAMP)做个简单介绍:
+ \9 d* E2 s& H" J
8 t  h+ T$ P7 B* ql   0.5mA的输出能力6 _: a, U0 L: A6 T8 ?

1 e3 b" ~, _( q% ~l   轨到轨输入/输出
/ X6 M4 F3 {0 `0 W$ g) y
% m. v2 e# R; t5 Ul   在程控增益模式(PGA),增益大小可设置为2,4,8,16
7 W. t1 ~# G2 j* y
' \" E- w8 T- M6 R* N运算放大器的输入端输出端与MCU的IO的连接可以在MCU用户手册中找到,从手册提供的框图中也可以找到IO的连接方式,而且更加形象。这里以STM32F303中的一个运放模块为例,看看它的连接。
- u; |3 \6 q! Z( \- Q- q$ C6 O; [
! q+ S0 K$ `3 N) o9 L" r

, u6 U" t5 M' H5 o, ]
图 STM32F303内部运放框图的一部分

" s( V" y  E, a- z2 I主要看红框中的部分,梯形可以看成是多路输入一路输出的选择器。我们可以看到对于OPAMP1,同相输入端有四个IO口可以选择,分别是PA1,PA3,PA5,PA7(注意:根据手册上的一句话“The external gainsetting mode gives full flexibility to choose the amplifier configuration and feedbacknetworks.”根据这句话我认为这四个IO口中的任意一个都可以复用输入,由程序决定)。其中PA5可以复用为芯片内部DAC的一个输出端,PA7同时也能复用成OPAMP2的同相输入端。对于OPAMP1,它的反相输入端可以选择PA3,PC5之一。从图中可以看出,OPAMP1的输出可以直接连接到芯片内部的ADC模块,作为ADC的输入,同时也能将PA2复用为它的输出。从这种框图中可以很清楚地看出芯片内部各模块的连接,对于应用MCU帮助很大。
& ^1 k" C" @' E" l" @1 J* o' W2 R; P7 Z
若将片内运放的输出直接作为片内ADC的输入的话,需要同时使能ADC及运放,而且运放与ADC的连接是固定的,比如OPAMP1的输出连接到了片内ADC1的channel3上。
+ w7 f+ Q4 ^4 h# ], u% ?6 n# ?% u, i0 l0 Y. p6 F6 L3 p" p% I
3.运放的工作模式
. G! ^5 [9 o) X6 t8 ^& x
0 \$ X/ x$ G+ ?/ a接下来是应用片内运放,运放工作的三种模式:
. R$ f2 Q# U  O6 S8 X" o1 k* [$ V) b: l4 I; _" V
l   独立模式,外接增益调整模块(大概是将运放单独拿出来,连接外部电路才能控制增益)9 P4 e6 ?4 N% j" `3 C' {9 d

7 `5 Z8 o8 R. V: BStandalone mode (external gain setting mode)
* g6 \2 O+ `8 L7 ?* `) D4 G: S8 x! u! E8 \7 o' Q7 Z
l  电压跟随模式
7 F9 T1 G" J: Z) G. `4 H4 m, k& P8 Y) J7 W/ |
l  程控增益模式
+ r  P, F: t5 X5 @$ J) g9 ]; {2 U
0 u" C' S5 \( E2 [( E+ O3.1独立模式
4 g! U3 L& ]" U  z
" V$ o% U+ U* h  l; u( C

9 G3 u- r( r# f1 [8 r" r

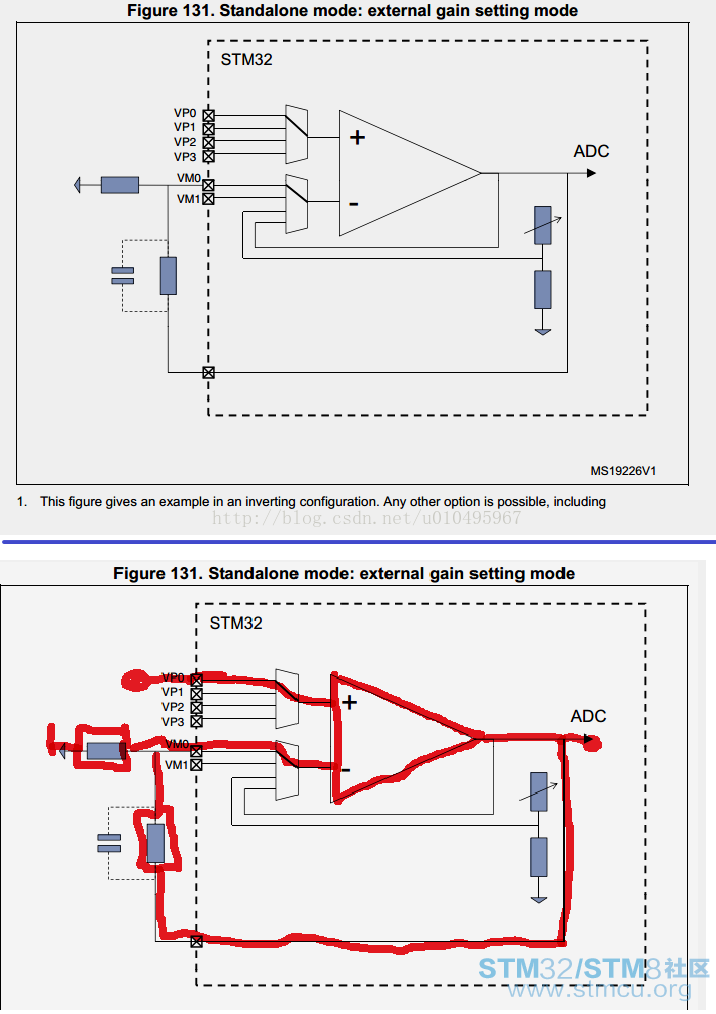

图 运放处于独立模式时的说明图

' F! e, [3 J1 o3 g0 r/ l# t看上图,上图是运放处于独立模式时的说明图片,为了便于说明,将实际工作的电路用红笔勾出(如图片下部分),可以很明显地看出这是一个基本的反相放大电路,它的增益由外部的两个电阻来确定,片内的运放只是作为一个独立的运放出现。当然也完全可以接成其他形式的放大电路。% g( \& |7 v. F% f4 m/ I5 T

( q& P' l: G, X$ Y5 C: F, C3.2跟随模式  D, B) p% a5 W

. s- u! p( j  \这个模式下运放作为一个电压跟随器,其增益为1。例如同相输入可以与DAC相连,使电路输出阻抗增大。
0 U1 v: c2 j4 g0 d( p# C1 g  ^' w3 V, K
) D* s# C; v/ v: Y: m! ^
图 电压跟随模式的说明图
$ i/ v% g5 H5 e9 r
3.3程控增益模式' Q/ m2 I' Q4 j( a7 F8 v

  j( R  X: T/ S8 ~  m8 d* X% c" H3 S# L增益可以在2/4/8/16中选择,也可以用这个运放来做个有源滤波器。0 `: J. ^5 q* n# u8 u' C
: v$ M) N+ M6 @
; F8 o& t) }, X& m- r; G

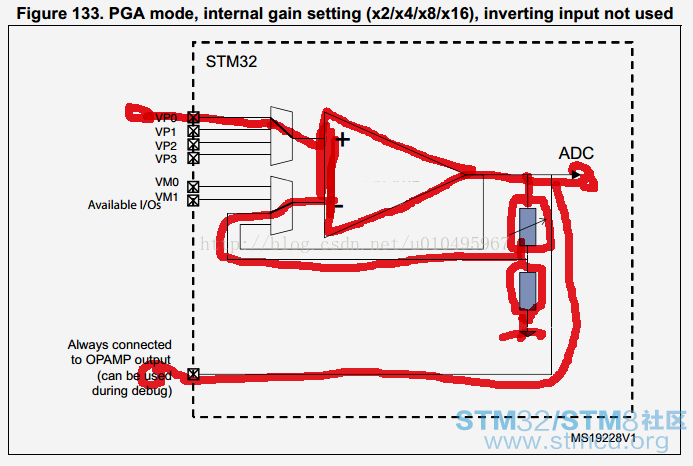

图 程控增益模式的说明图
' d: R% N- X/ \* G/ U$ P

3 R+ S% S" V2 H* l: `' I( u
图 运放用作有源滤波器

% X* L) c) B' f2 L, U( W4 G3 d暂时写这么多,关于程序的方面下次再写,谢谢大家。
4 d! ~# T; d" y
- S: r3 x% I4 a. _. G) i附+ q% ^. q* ?3 S( ?3 l0 f- ?: a
主要参考资料包括:% M/ r) b/ B+ J; \$ ]1 X1 K
) Z0 w; w  N& m- [% X: E
DS10362: ARM® Cortex®-M4 32b MCU+FPU, up to 512KB Flash, 80KB SRAM,FSMC, 4 ADCs, 2 DAC ch., 7 comp, 4 Op-Amp, 2.0-3.6 V
( p8 P, h% F9 B' _8 [2 t1 g: Z/ k; v& f
RM0316: STM32F303xB/C/D/E, STM32F303x6/8, STM32F328x8, STM32F358xC,STM32F398xE advanced ARM®-based MCUs& j( K6 M( I  F0 u" r! b
- }, m- W4 a. f( B5 P' P* u( c
上述文档由ST公司编写,并发布于其官网上。( w- Q5 z) N; f: D8 ~* J: R6 q( _
3 h: S! X& {& R9 X+ w0 c$ a7 i

$ o% t: E2 j' a1 Q. {1 W+ \6 v* M5 H. Q4 a
转载自CECEHANG! {6 U; z% L9 a2 J- W+ a) A

( Y$ |. F$ s, r: Y5 G! }. s0 S' S: e* {
赞 收藏 评论2 发布时间:2018-6-1 11:04

举报

2个回答
fish26fddb30 回答时间:2019-5-6 18:46:16
楼主,能请教你,STM3F3系列使用独立运放功能,可以通过电阻搭配,将1mv电压增益放大100倍吗?
firebird213 回答时间:2019-5-17 16:02:16
这个PGA放大器有个BUG,就是PGA的参考电平竟然是接地的!一般来说,单电源的PGA的参考电平都是接1/2VCC,固定接地,就不太好用了!所以基本就成”鸡肋“了 ,不知G系列改进没有?
