这项测试是一个所有到手的开发板的必做，本实例也不例外。
6 O, n4 z7 w. E首先打开main.h文档，可以看到在STM32CubeMX中定义的命名引脚，本节仅列出LEDx的定义，见下列表：
#define LED3_Pin GPIO_PIN_15
/ u1 O6 G7 }2 t8 E#define LED3_GPIO_Port GPIOA
, t+ l( K, l+ G& H$ c#define LED0_Pin GPIO_PIN_10
#define LED0_GPIO_Port GPIOC
#define LED1_Pin GPIO_PIN_11
#define LED1_GPIO_Port GPIOC
5 J8 D0 z1 |* A6 V; M) @- ^7 t#define LED2_Pin GPIO_PIN_12
#define LED2_GPIO_Port GPIOC
. h& U$ P) G" f, fPC_10~12，和PA_15，4个LED的IO口。
0 B6 T' c; P+ r打开gpio.c可以看到定义的LED0~LED3的语句，当然，此文档所有定义的引脚都有：
& l3 o+ }$ ?$ \//Configure GPIO pin : PtPin
: d$ g( I  o0 ^' K6 D  GPIO_InitStruct.Pin = LED3_Pin;
  GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
) o3 G4 b+ ~$ k) R  GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
  HAL_GPIO_Init(LED3_GPIO_Port, &GPIO_InitStruct);
, ]. s8 b, U4 n8 o6 F9 H3 ~//Configure GPIO pins : PCPin PCPin PCPin
' y: I; D, M( q  GPIO_InitStruct.Pin = LED0_Pin|LED1_Pin|LED2_Pin;
* u/ W/ g3 t, N  k- J& Z  GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
+ D' F3 b) E7 ~1 q/ U- l  GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
  HAL_GPIO_Init(GPIOC, &GPIO_InitStruct);
: D% N4 Y9 P) }5 h) l: M# t驱显LED的设置定义代码已好了，下边需要在主函数中定义驱显，本例计划轮显的方式。
9 r7 A) J3 x9 S在开头定义一个整形变量：
5 z7 O! M' ]  Z, y3 H9 sint ledk=0;
) R+ F* G* f# O- K定义一个轮显函数，用switch case函数，代码如下：
//TEST LEDs
! B6 e; x  R' K2 p! Tvoid ledTest(void){
& q( ?1 d0 f9 a: @9 t. N; I switch(ledk){
  case 0:
, P9 M) J2 ~+ D% N+ r: E4 v5 q                HAL_GPIO_WritePin(GPIOA,LED3_Pin,GPIO_PIN_RESET);
+ e! Z$ v" Q4 n6 y                HAL_GPIO_WritePin(GPIOC,LED0_Pin,GPIO_PIN_SET);
                HAL_GPIO_WritePin(GPIOC,LED1_Pin,GPIO_PIN_SET);
                HAL_GPIO_WritePin(GPIOC,LED2_Pin,GPIO_PIN_SET);
$ F- C1 j0 ^; ^; k0 C% r4 p          ledk++;break;
  m! g0 |/ X/ D0 g) d  case 1:
                HAL_GPIO_WritePin(GPIOA,LED3_Pin,GPIO_PIN_SET);
                HAL_GPIO_WritePin(GPIOC,LED0_Pin,GPIO_PIN_RESET);
                HAL_GPIO_WritePin(GPIOC,LED1_Pin,GPIO_PIN_SET);
                HAL_GPIO_WritePin(GPIOC,LED2_Pin,GPIO_PIN_SET);
          ledk++;break;
- l$ ~* [  ?' k8 m  case 2:
                HAL_GPIO_WritePin(GPIOA,LED3_Pin,GPIO_PIN_SET);
                HAL_GPIO_WritePin(GPIOC,LED0_Pin,GPIO_PIN_SET);
8 d9 K; ]6 I0 Z2 z7 D1 x" [3 c/ ^                HAL_GPIO_WritePin(GPIOC,LED1_Pin,GPIO_PIN_RESET);
7 k  p* ?1 G& d$ m6 h' [, k                HAL_GPIO_WritePin(GPIOC,LED2_Pin,GPIO_PIN_SET);
          ledk++;break;
7 S& B; r. a2 p2 k  case 3:
                HAL_GPIO_WritePin(GPIOA,LED3_Pin,GPIO_PIN_SET);
                HAL_GPIO_WritePin(GPIOC,LED0_Pin,GPIO_PIN_SET);
                HAL_GPIO_WritePin(GPIOC,LED1_Pin,GPIO_PIN_SET);
                HAL_GPIO_WritePin(GPIOC,LED2_Pin,GPIO_PIN_RESET);
          ledk++;break;
% i! b( O5 c7 D/ j2 ~$ n  J7 ?. Q- y  default:
& T8 y- Z+ k, N/ d0 x( A                HAL_GPIO_WritePin(GPIOA,LED3_Pin,GPIO_PIN_SET);
                HAL_GPIO_WritePin(GPIOC,LED0_Pin,GPIO_PIN_SET);
6 P) Y6 u6 P5 A& H; }& K0 Q, q/ n                HAL_GPIO_WritePin(GPIOC,LED1_Pin,GPIO_PIN_SET);
7 \" N; K! M( P1 X                HAL_GPIO_WritePin(GPIOC,LED2_Pin,GPIO_PIN_SET);
2 q8 u" O: }$ {- S1 Z+ U. R          ledk=0;break;
. H0 J; X' {8 g2 g: k4 @$ C) v }
) i0 x5 n! |% y  x1 ?5 t' [/ w7 M}
, w0 |: k+ G* J8 S4 [在主函数体内加上：
ledTest();
$ A0 @5 J7 A  M4 P5 }& Q+ g$ NHAL_Delay(100);

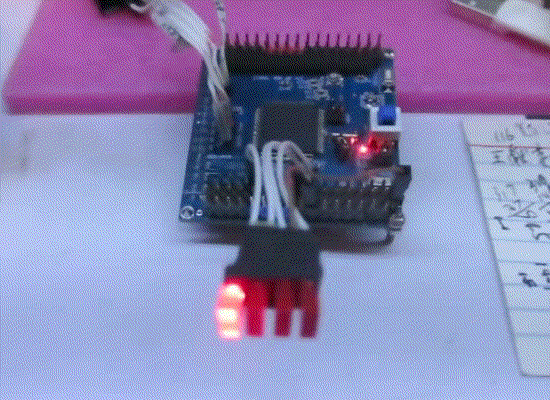

编译下载就可以了，见GIF动画图片22_1。
