: t& l* {2 C0 h' @& \/ E   淘了一块显示屏，5寸的TFT显示，在之前的帖子STM32F103VCT6 -- FSMC模式驱动TFTLCD这个基础上修改增加ILI9806显示屏的驱动程序。

    一、硬件电路

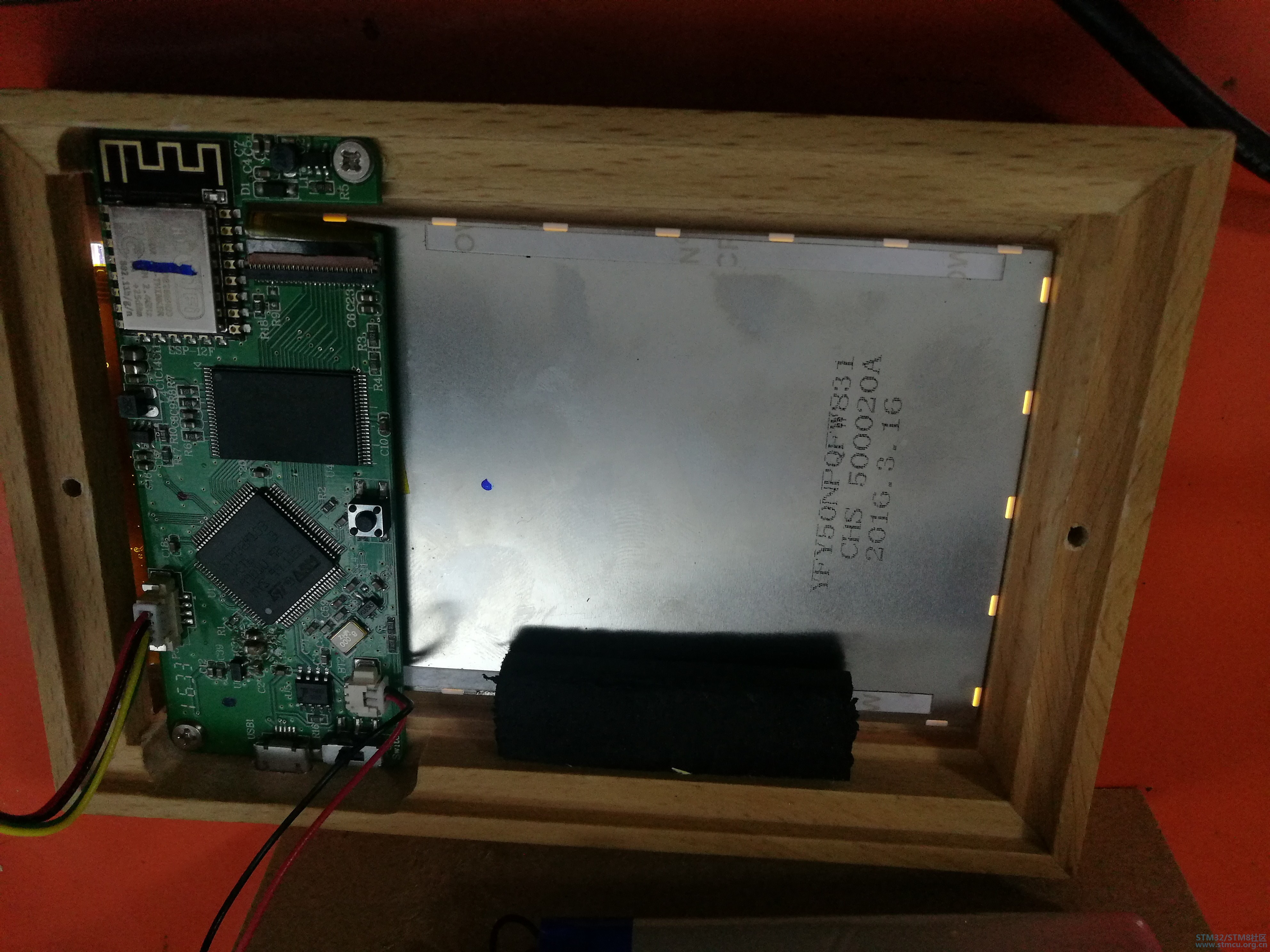

  C; f5 T% H2 u: l( ^     没有板子的电路图，只有图片。

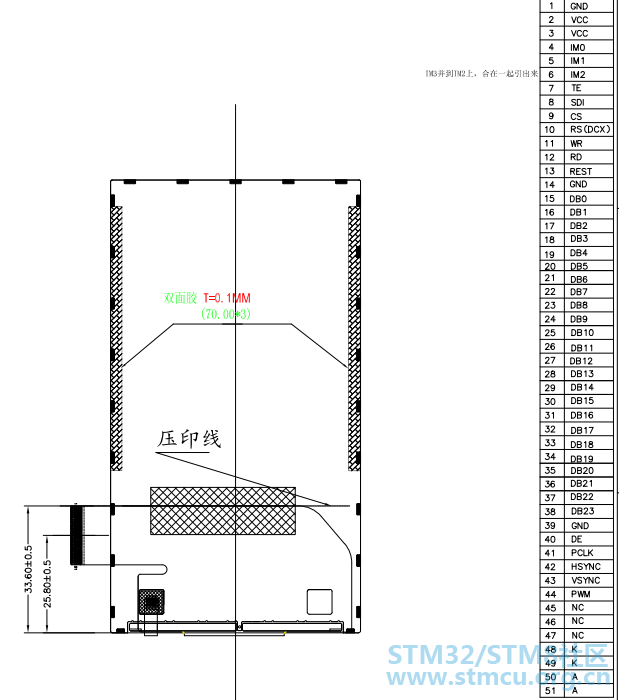

     显示屏是信利的5寸屏，在晚上没有找到同型号的资料。还好找到了一个比较接近的资料。


2 m- e  e( g% [6 D. ?  S4 R     板子上使用的MCU是STM32F103VCT6


8 m; l/ q4 P4 N% j3 D( b8 y

    二、驱动程序
3 u& D; a% W- G  q1 u

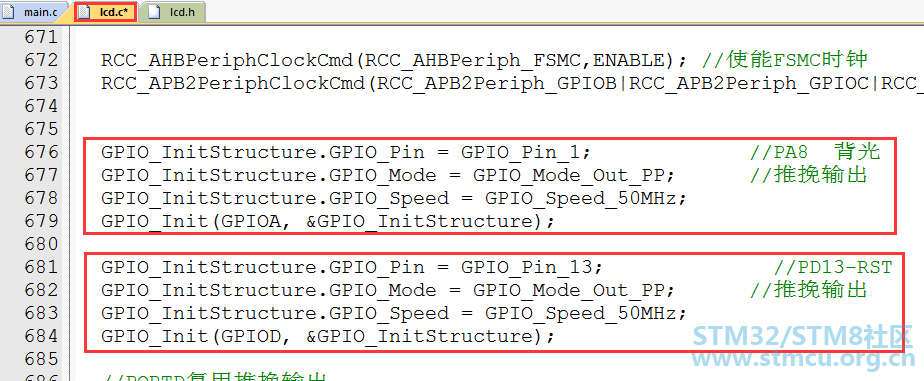

) E( p: n; W6 @        显示屏的引脚上主要区别上在背光和复位引脚，其他引脚功能是FMSC方式，共用的。

        驱动程序
         TFTLCD显示实验-20190110.rar (335.99 KB, 下载次数: 199)

2019-1-10 23:12 上传

点击文件名下载附件
+ Y3 k2 m9 m( U9 [, {! L( \6 Q
+ A6 {7 |1 z/ z1 G: p1 X; |

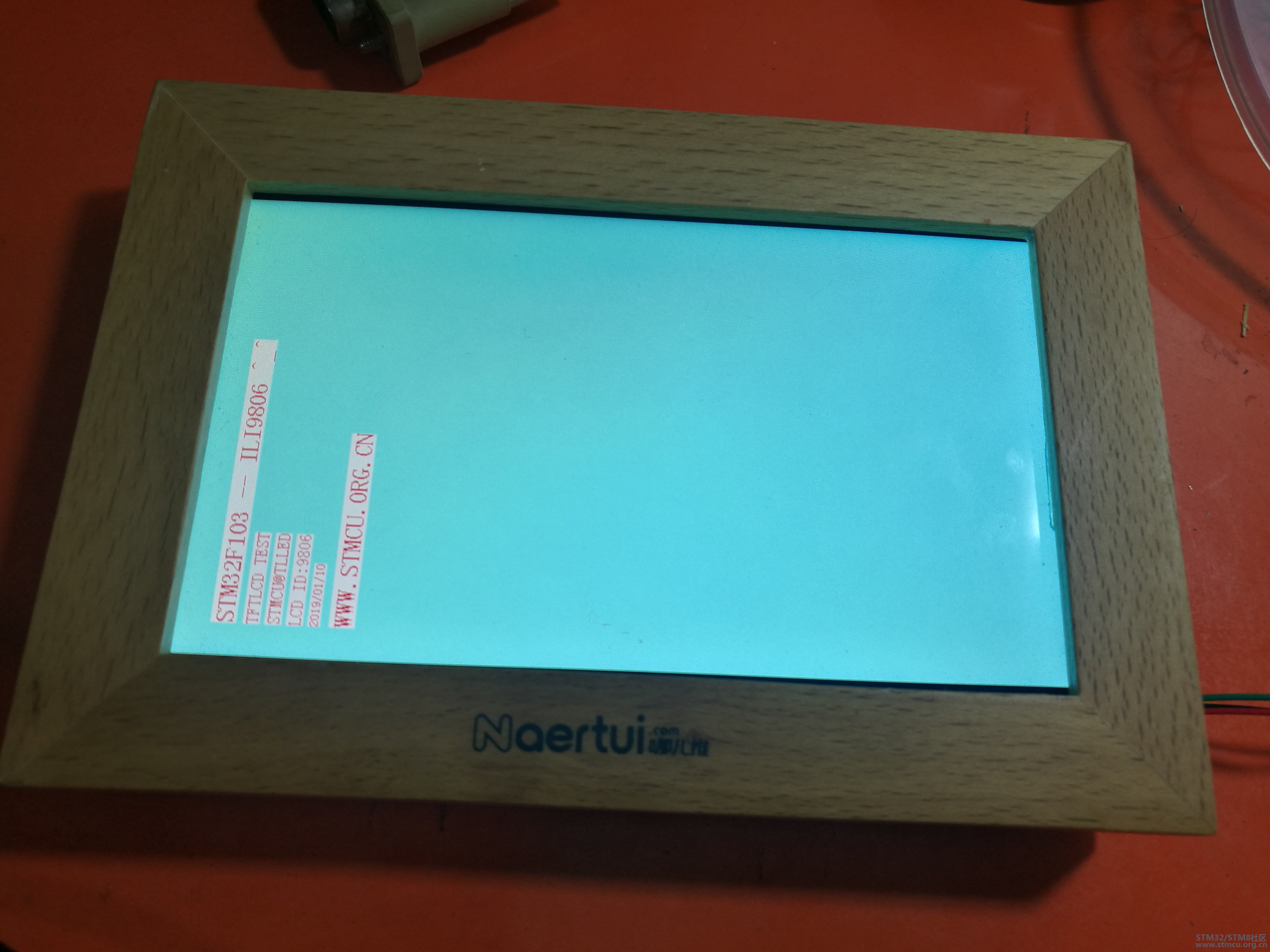

    三、执行结果
