适用于 STM32F0xx 微控制器的时钟配置工具

简介

本应用笔记介绍了适用于 STM32F0xx 微控制器系列的时钟配置工具。

此工具是为了帮助用户配置微控制器时钟，并将电源和 Flash 访问模式等条件考虑在内。

此配置工具在“STM32F0xx_Clock_Configuration_VX.Y.Z.xls”文件中实现，该文件随STM32F0xx 标准外设库提供，并可以从 www.st.com 下载。

此工具支持 STM32F0xx 的下列功能：
● 配置系统时钟、HCLK 源和输出频率
● 配置 Flash 等待周期（等待周期数取决于 HCLK 频率）
● 设置 PCLK1、PCLK2、TIMCLK（定时器时钟）和 I2SCLK 频率
● 生成含有上述全部设置的 system_stm32f0xx.c 文件（STM32F0xx CMSIS Cortex-M0 器件外设访问层系统源文件）

在本文档中，STM32F0xx_Clock_Configuration_VX.Y.Z.xls 称为“时钟工具”。

在使用时钟工具之前，必须阅读 STM32F0xx 微控制器参考手册 (RM0091)。本应用比较不能替代参考手册。

此工具仅支持 STM32F0xx 器件。

VX.Y.Z 是版本号，例如 V1.0.0

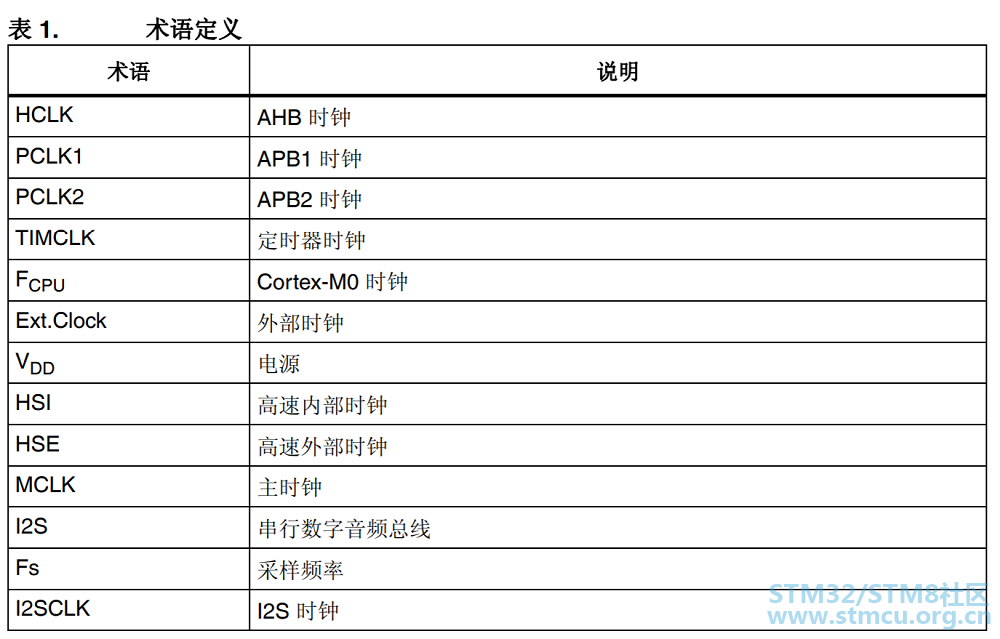

1 术语表

2 使用入门

本节介绍使用时钟工具时的必要条件以及使用步骤。

2.1 软件要求

要在 Windows® 操作系统中使用时钟工具，必须在至少有 256 MB RAM 的 PC 中安装最新版本的 Windows，如 Windows XP、Vista 或 Windows 7。

在开始使用时钟工具前，确保已在计算机上安装了 Microsoft® Office，然后按照以下步骤操作：

● 从 www.st.com 下载最新版的适用于 STM32F0xx 产品的时钟工具。

● 启用宏和 ActiveX® 控件：

Excel® 1997-2003 版

1. 单击菜单栏中的“工具”。
2. 单击“宏”。
3. 单击“安全性”。
4. 单击“低”（不建议使用）。

注：如果未启用 ActiveX 控件，将显示一条警告消息，询问是否启用 ActiveX。此时，应单击“确定”以启用 ActiveX 控件。

Excel 2007 版

1. 单击“Microsoft Office”按钮，然后单击“Excel 选项”。
2. 依次单击“信任中心”、“信任中心设置”、“宏设置”。
3. 单击“启用所有宏（不推荐；可能会运行有潜在危险的代码）”。
4. 依次单击“信任中心”、“信任中心设置”、“ActiveX 设置”。
5. 单击“无限制启用所有控件并且不进行提示（不推荐；可能会运行有潜在危险的控件）”。
6. 单击“确定”。

注：有关如何启用宏和 ActiveX 控件的更多信息，请参见 Microsoft Office 网站。

2.2 硬件要求

2.2.1 简介

时钟工具可以为 STM32F0xx 微控制器配置系统时钟并生成 system_stm32f0xx.c 文件。system_stm32f0xx.c 文件是系统时钟配置文件模板，可以修改该文件以选择相应的系统时钟频率和配置 Flash 等待周期。

2.2.2 STM32F0xx 微控制器的时钟方案

本节介绍的系统时钟方案取决于电压工作范围 (VDD) 与系统时钟频率的关系以及 Flash 等待周期与系统时钟频率的关系。

可以使用三种不同的时钟源来驱动系统时钟 (SYSCLK)：

1. HSI (8 MHz) 振荡器时钟。

2. HSE（4 MHz 到 32 MHz）振荡器时钟。

3. 主锁相环 (PLL) 时钟，具有 PLL 电压控制的振荡器 (PLLVCO) 输入频率。所有外设始终均源自 SYSCLK。

注： Flash 等待周期（延迟）数根据 CPU (Cortex-M0) 的频率设置：
- 如果 0 < SYSCLK <= 24 MHz，则等待周期设置为“0”
- 如果 SYSCLK > 24 MHz，则等待周期设置为“1”

..............
