大容量基本型,32位基于ARM核心的带256~512K字节闪存的微控制器9个定时器、1个ADC 、10个通信接口 @- `# W; y9 t- s+ _. Y 功能 u( h, I+ `! B7 B ■ 内核:ARM 32位的Cortex™-M3 CPU1 v6 Y4 i! U/ N0 d − 最高36MHz工作频率,在存储器的0等待周期访问时可达1.25DMips/MHz(Dhrystone2.1)$ O3 n( E( n3 k+ G, W − 单周期乘法和硬件除法 & V* Y/ }7 A+ ~- [ ■ 存储器 − 从256K至512K字节的闪存程序存储器 − 高达48K字节的SRAM参照2009年3月 STM32F101xCDE数据手册 英文第5版 (本译文仅供参考,如有翻译错误,请以英文原稿为准) 1/74 − 带4个片选的静态存储器控制器。支持CF卡、SRAM、PSRAM、NOR和NAND存储器. \* C8 ]0 R0 U9 V& @ − 并行LCD接口,兼容8080/6800模式 ■ 时钟、复位和电源管理9 P$ q9 Z) l+ ? − 2.0~3.6伏供电和I/O引脚2 o# N2 Z, t1 n* X X# H/ q7 F − 上电/断电复位(POR/PDR)、可编程电压监测器(PVD)# I1 R9 b) z: m" Y- F, i) H. i9 R5 n% S − 4~16MHz晶体振荡器 Q, j* \- A" u5 N# K. u% b7 W − 内嵌经出厂调校的8MHz的RC振荡器 − 内嵌带校准的40kHz的RC振荡器 − 带校准功能的32kHz RTC振荡器 * I0 T) V. t, _. M$ P+ x" }7 J6 P ■ 低功耗: w* w) _, q I% q − 睡眠、停机和待机模式" i3 V- j2 I- w! N5 y" v − VBAT为RTC和后备寄存器供电 + @) z6 L' m W ■ 1个12位模数转换器,1μs转换时间(多达16个输入通道) − 转换范围:0至3.6V6 Z3 n6 X/ c( B! W − 温度传感器 ■ 2 通道 12 位 D/A 转换器 ! V7 P- J' @1 O. s% @* S ■ DMA:! c% p) b$ F, h3 A) f5 |5 ~$ l7 k − 12通道DMA控制器8 F7 i3 r( z# e% Z( d3 v* P8 M8 d$ T5 h − 支持的外设:定时器、ADC、DAC、I2S、SPI、I2C和USART ■ 调试模式 − 串行单线调试(SWD)和JTAG接口 − Cortex-M3内嵌跟踪模块(ETM)
■ 多达112个快速I/O端口 8 j# H& C" U% v: a3 v9 `3 w. e0 X− 51/80/112个多功能双向的I/O口,所有I/O口 ,可以映像到16个外部中断;几乎所有端口均可容忍5V信号 ■ 多达9个定时器 − 多达4个16位用于输入捕获/输出比较/PWM或脉冲计数的通道 " Y! Q# ]; I7 Y! X- D( K# g − 2个看门狗定时器(独立的和窗口型的) 1 P- Q0 e$ ^+ W − 系统时间定时器:24位自减型计数器 − 2个16位基本定时器用于驱动DAC ■ 多达10个通信接口 − 多达2个I2C接口(支持 − 多达5个USART接口(支持ISO7816,LIIrDA接口和调制解调控制) − 多达3个SPI接口(18M位/秒) ■ CRC计算单元,96位的芯片唯一代码 % \2 r* u; X: D/ N; @9 F■ ECOPACK®封装 9 z: b2 H) N* c

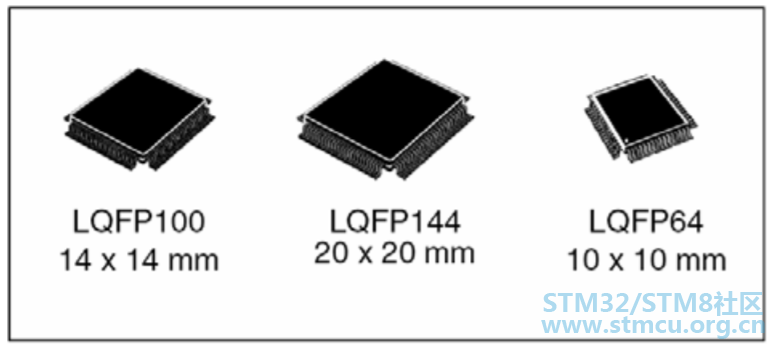

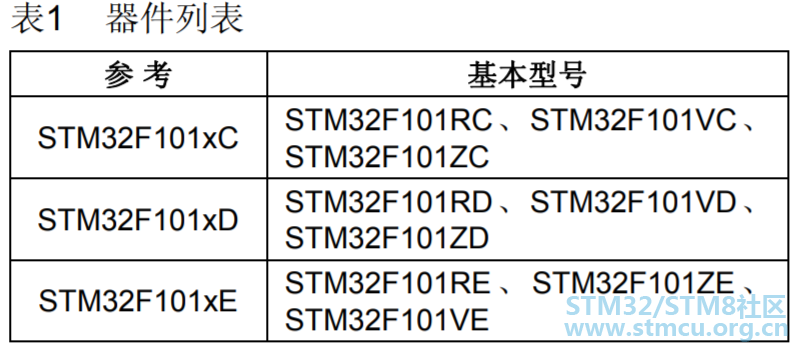

1 介绍 本文给出了STM32F101xC、STM32F101xD和STM32F101xE大容量基本型产品的订购信息和器件的机械特性。有关完整的STM32F101xx系列的详细信息,请参考第2.2节。 + \4 R( w4 k- A3 f大容量STM32F101xx数据手册,必须结合STM32F10xxx参考手册一起阅读。 有关内部闪存存储器的编程、擦除和保护等信息,请参考《STM32F10xxx闪存编程参考手册》。 ; M3 G5 P5 Y& I1 V! K/ C- Y a参考手册和闪存编程参考手册均可在ST网站下载:www.st.com/mcu 有关Cortex™-M3核心的相关信息,请参考《Cortex-M3技术参考手册》,可以在ARM公司的网站下载:http://infocenter.arm.com/help/i ... m.arm.doc.ddi0337e/。 2 规格说明 1 T( i: G7 c: i( ^% cSTM32F101xC、STM32F101xD和STM32F101xE基本型系列使用高性能的ARM® Cortex™-M3 32位的RISC内核,工作频率为36MHz,内置高速存储器(高达512K字节的闪存和48K字节的SRAM),丰富的增强I/O端口和联接到两条APB总线的外设。所有型号的器件都包含1个12位的ADC、4个通用16位定时器,还包含标准和先进的通信接口:多达2个I2C接口、3个SPI接口、和5个USART接口。 STM32F101xx大容量基本型系列工作于-40°C至+85°C的温度范围,供电电压2.0V至3.6V,一系列的省电模式保证低功耗应用的要求。 STM32F101xx大容量基本型系列产品提供包括从64脚至144脚的3种不同封装形式;根据不同的封装形式,器件中的外设配置不尽相同。下面给出了该系列产品中所有外设的基本介绍。 这些丰富的外设配置,使得STM32F101xx大容量基本型系列微控制器适合于多种应用场合: 6 D8 o$ r8 Y! j) R" [5 ?- s# W% |● 医疗和手持设备 0 X R. u; u, W; z5 b6 x● PC游戏外设和GPS平台 ● 工业应用:可编程控制器(PLC)、打印机和扫描仪 4 Y' C- n* d( z( P( I, e● 警报系统、视频对讲等 ) X# ~. \2 ]3 L8 w% q* s |
