中等容量基本型，32位基于ARM核心的带64或128K字节闪存的微控制器6个定时器、1个ADC 、7个通信接口

功能

■ 内核：ARM 32位的Cortex™-M3 CPU
) a8 H" y& _6 L0 e! @" N  v: W4 ? − 最高36MHz工作频率，在存储器的0等待周期访问时可达1.25DMips/MHz(Dhrystone2.1)
8 K, g# u/ ]$ S+ G3 M# I − 单周期乘法和硬件除法

1 c0 r' G. ]4 Y  ~* u, }■ 存储器
− 从64K或128K字节的闪存程序存储器
! R& T) P% R& M2 y4 R − 10K~16K字节的SRAM
! a3 R+ H( f. K8 ]
7 W4 S- f' Z% v# b! p+ K# ?■ 时钟、复位和电源管理
− 2.0～3.6伏供电和I/O引脚
− 上电/断电复位(POR/PDR)、可编程电压监测器(PVD)
# G0 @% M* J& D. E1 N9 w. O − 4～16MHz晶体振荡器
- u! w" t$ x# n& m − 内嵌经出厂调校的8MHz的RC振荡器
1 G  T  b$ @8 g − 内嵌带校准的40kHz的RC振荡器
/ v, }8 M5 [9 N/ u4 i* o − 产生CPU时钟的PLL
, k1 P# A3 t% u/ G" @) n5 P6 m8 Q5 H# S − 带校准功能的32kHz RTC振荡器
* T/ ^4 C- n, D4 S3 y
■ 低功耗
− 睡眠、停机和待机模式
− VBAT为RTC和后备寄存器供电

■ 调试模式
− 串行单线调试(SWD)和JTAG接口

+ H8 q9 L8 q- m3 }  h■ DMA：
− 7通道DMA控制器
  D4 P& D1 ^* A  P/ `* g3 O5 e − 支持的外设：定时器、ADC、SPI、I2C和USART

■ 1个12位模数转换器，1μs转换时间(多达16个输入通道)
− 转换范围：0~3.6V
* H9 C% w# v7 N0 D − 温度传感器
9 A; E% [8 Q1 L4 e' l
■ 多达80个快速I/O端口
! L) x8 L$ @+ y* a4 o6 v − 26/37/51/80个I/O口，所有I/O口可以映像到16个外部中断；几乎所有端口均可容忍5V信号

' {% T/ `& ]: \8 Z' |7 G

+ \- z* W: [4 f& J' ^

■ 6个定时器

1 |, _6 k; ^, n. ~8 d0 T6 k; l1 p

− 3个16位定时器，每个定时器有多达4个用于输入捕获/输出比较/PWM或脉冲计数的通道

7 n% ]" X, ^' f

− 2个看门狗定时器(独立的和窗口型的)

6 ?5 y: y& u- k- b  e) S

− 系统时间定时器：24位自减型计数器

■ 多达7个通信接口

* Q3 H! Q1 n: [! B0 P8 ~

− 多达2个I2C接口(支持SMBus/PMBus)

- A4 r5 D: D8 x, |5 B+ [

− 多达3个USART接口(支持ISO7816接口，LIN，IrDA接口和调制解调控制)

− 多达2个SPI接口(18M位/秒)

■ CRC计算单元，96位的芯片唯一代码

9 `8 v* i: ~+ L) E" Y) h3 M( V

■ ECOPACK®封装

1 介绍

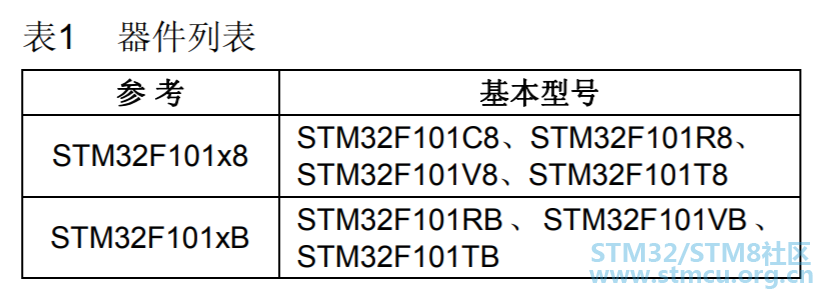

本文给出了STM32F101x8和STM32F101xB中等容量基本型产品的订购信息和器件的机械特性。有关完整的STM32F101xx系列的详细信息，请参考第2.2节。

中等容量STM32F101xx数据手册，必须结合STM32F10xxx参考手册一起阅读。

有关内部闪存存储器的编程、擦除和保护等信息，请参考《STM32F10xxx闪存编程参考手册》。

参考手册和闪存编程参考手册均可在ST网站下载：www.st.com/mcu

+ ~/ f, W6 h6 S

有关Cortex™-M3核心的相关信息，请参考《Cortex-M3技术参考手册》，可以在ARM公司的网站下载：http://infocenter.arm.com/help/i ... m.arm.doc.ddi0337e/。

, y, G9 d3 d0 j# v9 T

2 规格说明

- w: _/ r$ m3 y3 G6 `

STM32F101x8和STM32F101xB中等容量基本型系列使用高性能的ARM® Cortex™-M3 32位的RISC内核，工作频率为36MHz，内置高速存储器(高达128K字节的闪存和16K字节的SRAM)，丰富的增强I/O端口和联接到两条APB总线的外设。所有型号的器件都包含标准的通信接口(2个I2C接口、2个SPI接口和3个USART接口)，1个12位的ADC和3个通用16位定时器。

STM32F101xx中等容量基本型系列产品工作于-40°C至+85°C温度范围，供电电压为2.0V至3.6V。一系列的省电模式保证低功耗应用的要求。

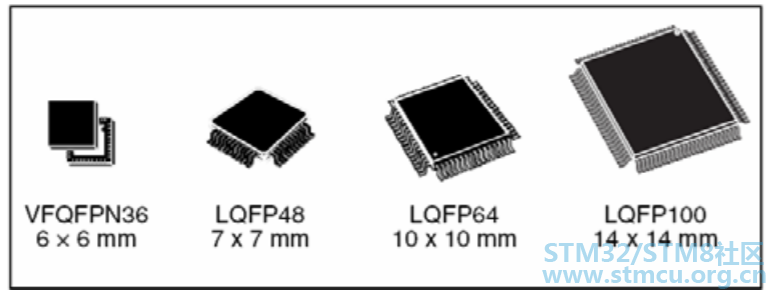

STM32F101xx中等容量基本型系列产品提供包括从36脚至100脚的4种不同封装形式；根据不同的封装形式，器件中的外设配置不尽相同。下面给出了该系列产品中所有外设的基本介绍。

' d) x# \" q; e

这些丰富的外设配置，使得STM32F101xx中等容量基本型系列微控制器适合于多种应用场合：

● 应用控制和用户界面

# P# N6 O6 V/ R* o! n4 T0 R

● 医疗和手持设备

● PC游戏外设和GPS平台

● 工业应用：可编程控制器(PLC)、变频器、打印机和扫描仪

6 W$ |4 S6 Y4 {& p% t

● 警报系统、视频对讲、和暖气通风空调系统等

# W4 }  `: o; _0 ]$ E

图1给出了该产品系列的框图。

! P- f' ]2 l) _' O) O3 ?* ~! ]$ k

2.1 器件一览

7 t  {5 v1 Z( |/ }/ S4 F

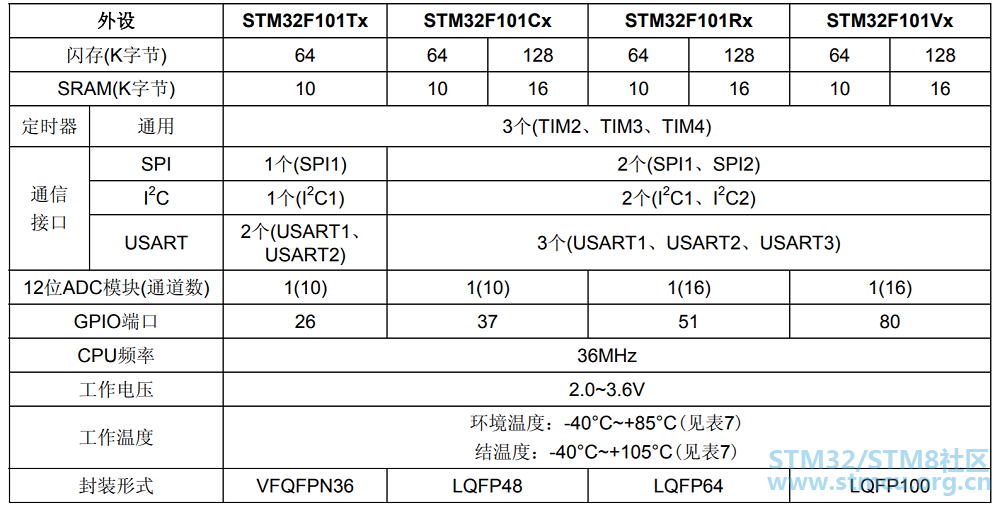

表2 STM32F101xx中等容量产品功能和外设配置

( E( s8 K/ Z! D, Q

2.2 系列之间的全兼容性

2 r1 l' Z7 K% V1 N

STM32F101xx是一个完整的系列，其成员之间是完全地脚对脚兼容，软件和功能上也兼容。在参考手册中，STM32F101x4和STM32F101x6被归为小容量产品，STM32F101x8和STM32F101xB被归为中等容量产品，STM32F101xC、STM32F101xD和STM32F101xE被归为大容量产品。

小容量和大容量产品是中等容量产品(STM32F101x8/B)的延伸，分别在对应的数据手册中介绍：STM32F101x4/6数据手册和STM32F101xC/D/E数据手册。小容量产品具有较小的闪存存储器、RAM空间和较少的定时器和外设。而大容量的产品则具有较大的闪存存储器、RAM空间和更多的片上外设，如FSMC和DAC等，同时保持与其它同系列的STM32F101xx产品兼容。

$ w; S0 j; b" u7 |6 |! b

STM32F101x4、STM32F101x6、 STM32F101xC、STM32F101xD和STM32F101xE可直接替换中等容量的STM32F101x8/B产品，为用户在产品开发中尝试使用不同的存储容量提供了更大的自由度。

同时，STM32F101xx基本型产品与现有的STM32F101xx基本型和STM32F102xx USB基本型产品全兼容。

. Z7 K4 T5 h9 w1 ~

.........

- ]; v! c  b$ m# l
