采用STM32F103RET6搭建最小系统，利用其DAC通道一PA4输出模拟电压，12位右对齐，输出缓冲器关闭，满值4095输出只有1.46V，改变码值，输出电压与码值对应成比例变化，单片机VDD和VDDA供电为3.3V，采用0欧姆电阻隔开，重新焊接一块电路板测试，问题依旧。将程序烧录到STM32F103VET6的芯片中，进行测试，输出正常可以达到3.3V，请问这种情况一般会有哪些原因呢？
* X( U/ X( z# @5 B6 q2 ?+ }* {% D

参考电压有问题吧

能否多试几个STM32F103RE？最好是不同来源的，外围电路环境确认无误？

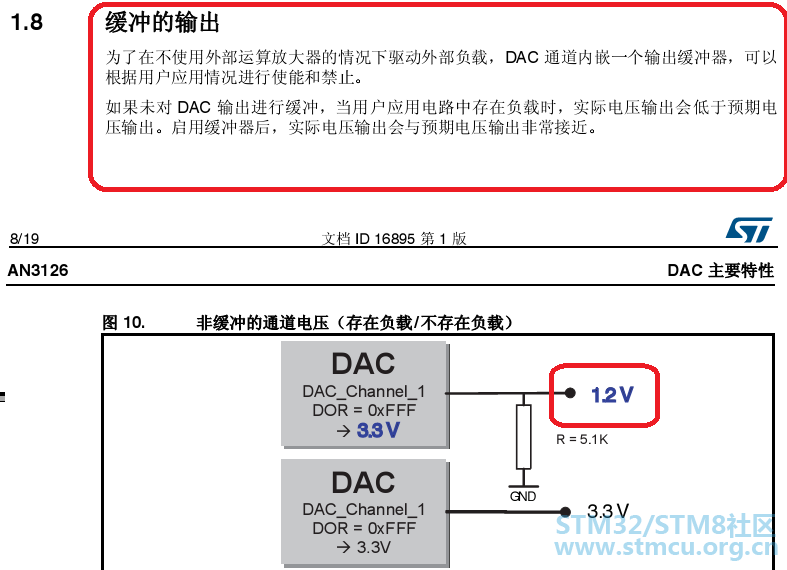

ST官方手册写得很清楚：

五哥1 发表于 2019-4-29 12:34
. g+ ^7 ?% s9 x8 w; a能否多试几个STM32F103RE？最好是不同来源的，外围电路环境确认无误？

4 h5 p( i. P# p9 B目前只有在嘉立创上买的片子，连续试了两片都是这种情况

wenyangzeng 发表于 2019-4-29 13:44
ST官方手册写得很清楚：

我是在空载的情况下测试的，实际电路DAC后端接跟随其驱动负载

zcwhaha 发表于 2019-4-29 10:14
7 K+ n( D; }! E6 z7 I- I参考电压有问题吧

& X5 e" K, O! v$ B5 [RET6的参考电压是片内接到VDDA的，为了避免管脚接触不良的情况，我特意测试了下VDDA的管脚电压也为3.3V

troublemanc02bd 发表于 2019-4-29 16:37
3 }3 v& w/ G8 C9 R我是在空载的情况下测试的，实际电路DAC后端接跟随其驱动负载

, a8 j) D2 f+ P, Z+ f; [" v  q% Q4 W楼主可以灵活一点，试试看使能DAC输出缓冲看看效果如何。

wenyangzeng 发表于 2019-4-29 17:32
7 }/ }" P/ A' J: R$ ~" K; I4 n; s楼主可以灵活一点，试试看使能DAC输出缓冲看看效果如何。

' S( n  e' h5 f, ^; Z嗯，这些都试过了，使能缓冲，带载，空载，输出电压都没有明显的变化

简单说来，查查最小工作系统，包括运行时的电压，再看看软甲，最好用官方的例程软件。实在不行就买个NUCLEO板子，对比试验一下是否真的是买到有故障的芯片，不过这个概率比较低。
