硬件测试

现在我们就把这块STM32F103RC开发板组装起来，看看它的Demo够不够炫，让我们一见倾心呢?

) T3 O; x. K; l" v3 y1 M

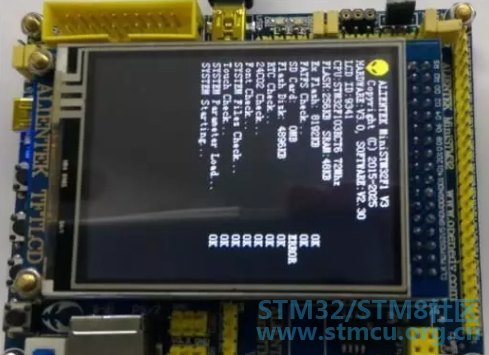

连接USB,按下K1开关上电。系统自检，列出硬件资源及状态。

2 m- H" s  n; l

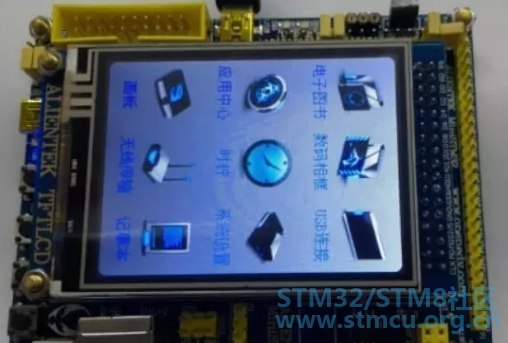

完成后，自动跳转到系统的UI界面----总体架构。多了块触摸的LCD屏，似乎一下就高大上起来。

6 d& g7 ]; v0 e6 ?

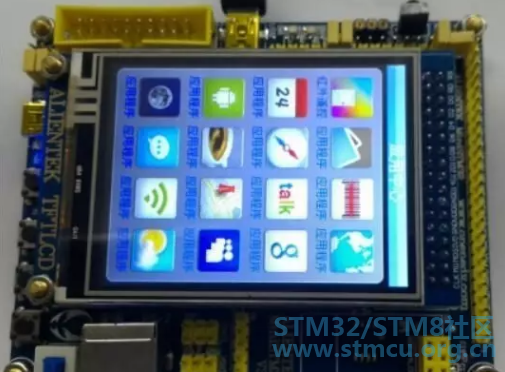

双击就用中心，显示的应用还真是不少!

7 |; o& O& o& Z1 A1 [" N) t# k

6 G- V: A3 }5 F7 j  B

& m1 W" K4 `- H: H

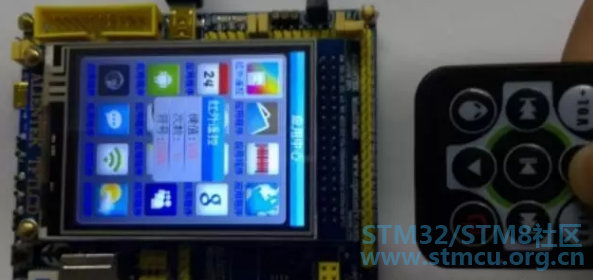

选中几个有的功能测一下哈,这是红外按键的demo。

# |8 e; v4 O; X

% i* N! Z8 {" q+ Y) f9 ~- \( A

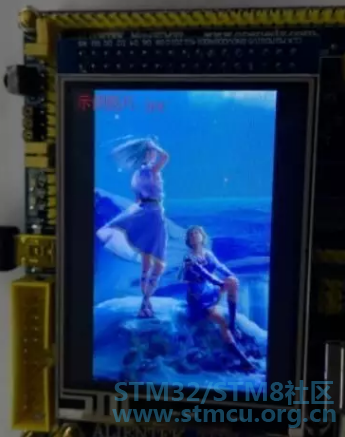

为毛我按关机，它不关嘞?估计没只是显示接收的键值，没在应用中对应相的程序吧。按下右边key0键退出。弄个听话又赏心悦目的，美女数码相框，画面倒是很唯美，像素就不是太高噢?

/ G) z5 C3 m0 V. S. m

不得不说STM32F103RC开发板的demo给人一种神密感!它的应用可以有很多，你可以异想天开!STM32F103量产的时间很长了，资源相信一定有不少。

( ?' E/ w- G' m
! s% N& D+ n9 I0 }( Y
. l( U. q, V% z$ M8 s6 B! c软件测试

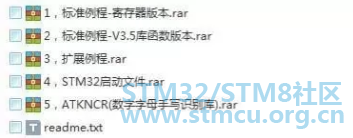

下面就打开它的光盘，看看配套的资料吧!

+ _' R' ^. F% M" t

1 j' i$ j9 M/ g& D; z

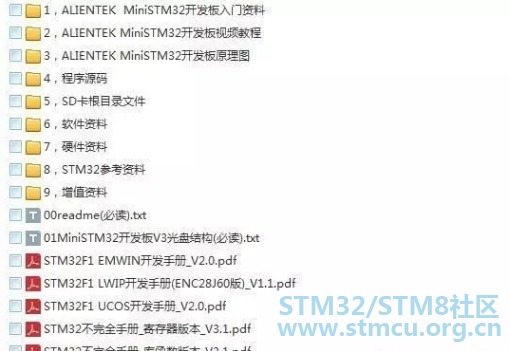

打开4程序源码，祼程序，库函相关的例程都够详尽。

% {* \! |$ w9 ~8 Z
# F6 C  k' t: }1 n

LED点亮

我们还是从最初的点亮LED灯开始吧!

2 z* Y) S- l9 P1 H

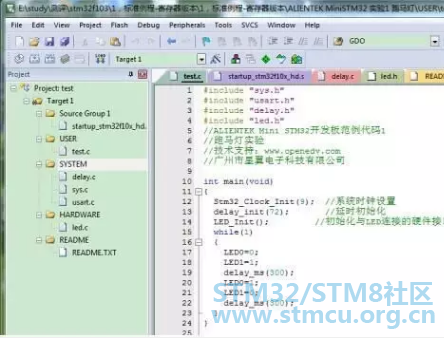

设置系统时钟，初始化LED引脚功能，然后运行循环运行程序，实现两个LED的交替点亮。

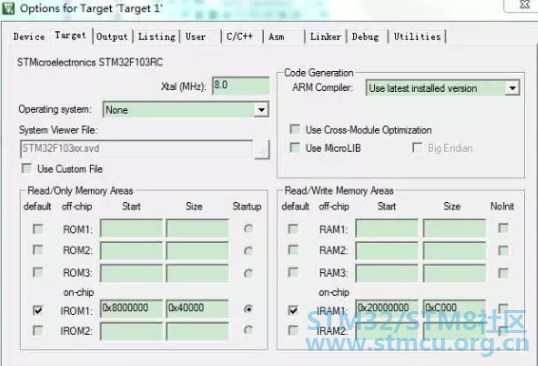

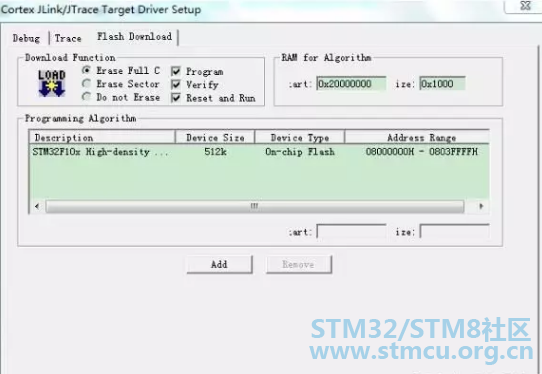

点击配制，选择芯片型号：STM32F103RC及相关参数;

7 k& B# ]% S! A. ~0 j
4 ]0 q) G7 m8 ?# e" D2 [# U; ~% K
$ x5 r4 E) F; ^, B- E' L

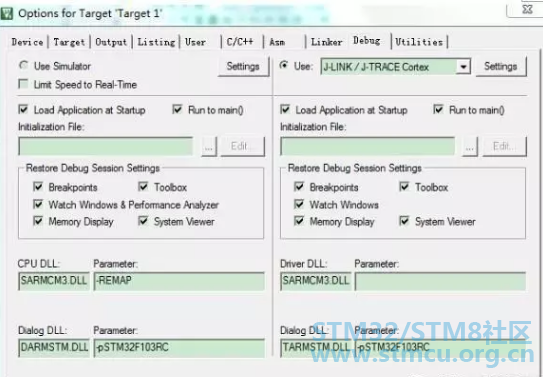

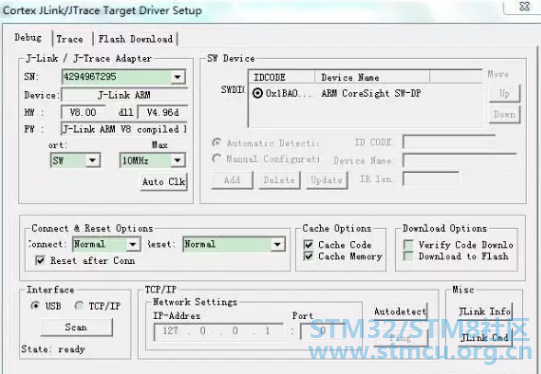

Debug中选择Jlink调试器，

0 N- a  M9 E4 D7 T2 C7 n
1 M6 i5 d3 @, _- \; ]3 V8 s# h

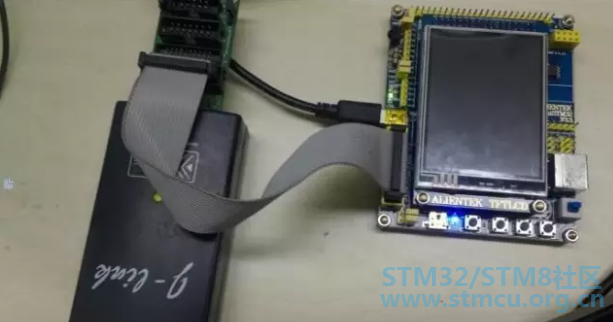

点击Debug调试运行，可以看到STM32F103RC开发板的LED灯交替闪烁。

5 L( `0 W6 n* ^6 j! A5 ?

' Q8 q# b- l1 K* x/ l' E
0 s+ I: K7 _; W5 f7 P, Q, W% B! J" h总结
* o8 ?& |) B* b( w8 e; C

ALIENTEK MiniSTM32 V3.0开发板特点：

9 n5 p" i) v/ L$ d, w5 h

1) 小巧灵活

整个STM32F103RC开发板尺寸为8cm*10cm*2cm。板上除晶振外的所有的IO口全部引出，特别还有GPIOA和GPIOB的IO口是按顺序引出的。板载独特的一键下载功能，避免了频繁设置B0、B1的麻烦。

. {  y8 V. c; \8 J; q2) 资源丰富

STM32F103RC开发板板载十多种外设及接口，可以充分挖掘STM32的潜质。

4 B0 f/ Q! R. n/ |; }3) 板材优良

沉金PCB、优质元器件、定制全铜镀金排针/排座+电源TVS保护。

5 U( P0 d" S. ~4)人性化设计。

STM32F103RC开发板各个接口都用印标注清晰;接口位置设计安排合理，方便顺手。

入门级学习不错的选择，而现在推出的低功耗L系列，高性能的F系列都给了我们更多的选择和机会。
