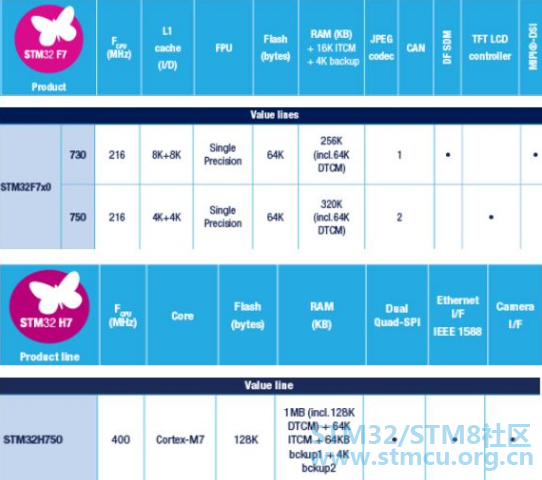

STM32F7x0/STM32H7x0超值系列MCU , T2 Q8 @8 V% k/ f& E% p4 t STM32F730、STM32F750和STM32H750 超值系列单片机内置高级的 Arm® Cortex®-M7 内核(带浮点单元),基于适当的Flash容量和经济实惠的成本而设计,可运行在高达 216 MHz/400MHz 的主频下。STM32F7x0/STM32H7x0超值系列为 STM32F7/STM32H7系列中的最低价位芯片。) l. j$ A8 u- J: g) u( c, h2 E2 S7 U
性能 在 216 MHz/400MHz 的 CPU主频 下,从 Flash 执行程序时,STM32F7x0/STM32H7x0 超值系列能够实现 1082 CoreMark/462 DMIPS和2020 CoreMark/856 DMIPS的性能,利用 ST ART Accelerator 技术实现了零等待执行。3 A1 R) P, L8 M5 Q5 \: @0 _+ X! a FPU 和 DSP 指令扩大了芯片的应用范围。得益于 L1 高速缓存(高达 8 KB + 8 KB/16 KB + 16 KB 的指令缓存和数据缓存),即使使用外部存储器也不会带来性能损失。 + L4 X4 p/ K' {4 p能效 STM32F7x0系列产品采用意法半导体 90 nm 工艺和 ART Accelerator™技术,利用动态功耗调节功能,能够在运行模式下从 Flash 执行代码时实现低至 7 CoreMark/mW 的功耗(1.8 V 时)。0 }; {1 i, S' j • 停机模式下,功耗典型值为 100 µA。 ) j: c- ^) C) \) p3 _% i: }STM32H7x0是多电源域架构允许将不同的电源域设置为低功耗模式以优化能效。除了通过具有电压调节功能的主稳压器在运行和停止模式下为内核提供不同范围的电压外,器件还内嵌可为片内PHY供电的 USB 稳压器和备份稳压器。 • 运行模式(外设关闭),VDD = 3.3 V 且温度为 25 °C 时的典型功耗值为 263 µ/MHz • 待机模式(低功耗模式)下的功耗典型值为 4 µA 6 O9 c% R' ^8 R7 b! g) X% mSTM32F7x0和STM32H7x0均可支持的最高结温高达 125°C,在安全温度范围内,即使环境温度升高,照样可以充分发挥内核和外设的性能。 图形 内置 LCD-TFT 控制器接口,充分利用 Chrom ART Accelerator™ 的优势支持双层图形设计。使用图形加速器后的内容创建速度是仅仅内核运行时的两倍; 除了2-D 原始数据复制的效率大大提高外,Chrom-ART 加速器还支持其他功能,比如图像格式转换或图像混合(透明度混合)。总之,Chrom-ART 加速器提高了图形内容创建速度,释放更多 MCU 内核带宽给其它应用程序。5 n5 a* Q) C0 `' U5 H x / J' H/ y3 E# {集成 音频:2个专用的音频 PLL、3个半/全双工 I²S 接口和一个新型支持时分复用 (TDM) 模式的串行音频接口 (SAI)。 多达 25-35 个通信接口( 4 个 UART , 4 个运行速度达到 12.5 Mb/s 的 USART 接口、多达 6 个 50 Mb/s 的 SPI 接口、多达 4 个带有新型可选数字滤波功能的 I²C 接口、多达 2 个 CAN、多达 2 个 SDMMC、带可选片上 PHY 的 USB2.0 全速设备/主机/OTG 控制器和 1 个 USB2.0 高速/全速设备/主机/OTG 控制器(带片上高速 PHY)、可选 SPDIF-IN 和可选 HDMI-CEC)。 模拟:2 个 12 位 DAC、3 个速度为 2.4 Msample/s 或 7.2 Msample/s(交织模式)的 12 位 ADC。 多达 18 个频率高达 216 MHz 的 16 和 32 位定时器。 利用带有 32 位并行接口的灵活存储控制器可轻松扩展存储器容量,支持 Compact Flash、SRAM、PSRAM、NOR、NAND 和 SDRAM 存储器,或利用双模 Quad-SPI Flash 接口可从外部串行 Flash 执行代码。 模拟随机数发生器。 安全性 具有专用的代码读出保护功能,并集成有加密处理器,可为 AES-128 和 AES-256 加密提供硬件加速。 集成了加密/哈希处理器,为 AES-128、AES-192 和 AES-256 加密实现了硬件加速,并且支持 GCM 和 CCM、三重 DES 与哈希(MD5、SHA-1 和 SHA-2)算法。 采用 LQFP64、LQFP100、LQFP144、UFBGA 176 和 TFBGA216 引脚封装,提供 64 KB 的 Flash 和 320 KB 的 SRAM,包括高达 64 KB 的紧密耦合数据存储器 (DTCM)、16 KB 的紧密耦合指令存储器 (ITCM) 和 4 KB 备用 RAM。 $ E8 x) `$ P9 ?/ I
STM32F7想听听你的声音,想了解你的需求,想和你保持联系。 9 {# l) ~/ j' j6 K5 e+ @
STM32H7想带你玩转高性能领域,想为你提供更合适的硬件,想告诉你它在乎你。 |
