NFC还分主动和被动的吗?还真有!

[复制链接]
eefishing 发布时间:2020-1-10 01:44
NFC通信技术,允许电子设备之间进行非接触式点对点数据传输(在十厘米内)交换数据。这个技术由免接触式射频识别(RFID)演变而来,并向下兼容RFID,主要用于手机等手持设备中提供M2M(Machine to Machine)的通信。NFC终端主要有三种工作模式:
" ^" K& O9 q8 `/ f- I" u- y
1. 主动模式
在主动模式下NFC终端可以作为一个读卡器,发出射频场去识别和读/写别的NFC设备信息。4 R: w8 e9 s( a2 l  A2 S! v- n

7 @' I: V0 r5 l
2. 被动模式
这个模式正好和主动模式相反,此时NFC终端则被模拟成一张卡,它只在其他设备发出的射频场中被动响应,被读/写信息。
& @1 P+ f! w) Y
3. 双向模式
在此模式下NFC终端双方都主动发出射频场来建立点对点的通信。相当于两个NFC设备都处于主动模式。
/ B; `; z7 s6 v/ ~2 a

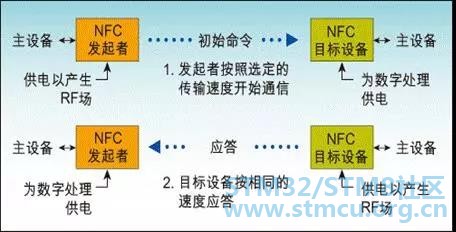

支持NFC的设备可以在主动或被动模式下交换数据。在被动模式下,启动NFC通信的设备,也称为NFC发起设备(主设备),在整个通信过程中提供射频场。它可以选择106kbps、212kbps或424kbps其中一种传输速度,将数据发送到另一台设备。另一台设备称为NFC目标设备(从设备),不必产生射频场,而使用负载调制技术,即可以相同的速度将数据传回发起设备。
9 M  E! _, U. k+ o5 J! s4 @: v

# e# u7 x& U" J. T# K' i0 B3 h
目前,我们谁常见的NFC工作模式就是被动模式。例如,刷手机乘公交、购物等,这些都是将NFC终端则模拟成一张卡片,它只在其他设备发出的射频场中被动响应。主动模式常见于读取NFC标签信息等,双向模式多信息交换,例如交换名片。

- A7 ~% x8 h  I, h6 j
主动模式和被动模式下激活协议的流程

& J4 W! o5 ~, b5 x

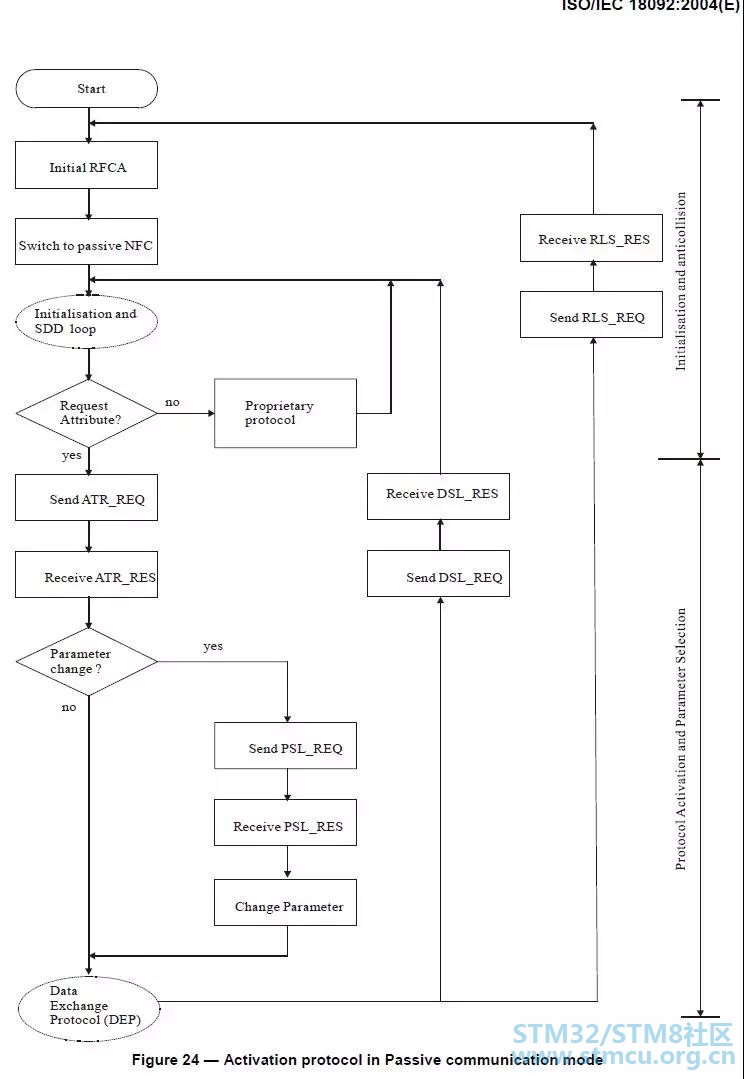

被动模式下激活协议的流程如下图

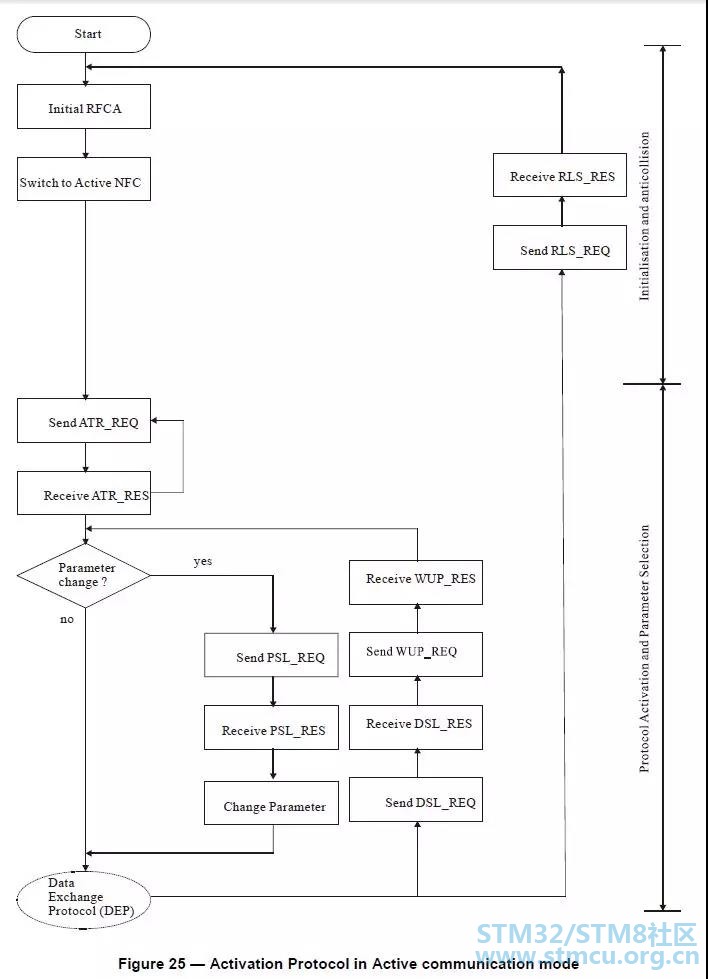

主动模式下激活协议的流程如下图
- T, w6 M+ j$ s/ Z
半导体供应商意法半导体(ST)公司提供丰富多样的NFC开发工具,今天给大家带来的是“NFC/RFID评估板:意法半导体ST25R3911B-DISCO”
& s2 C1 L& D. T0 f+ |: \
( |8 ^: G( a  G* C  ^
ST25R3911B-DISCO介绍:/ V/ }9 \( A- S, _0 {0 c
ST25R3911B-DISCO可以用作ISO18092(NFCIP-1)主动和被动启动器,ISO18092(NFCIP-1)主动目标,ISO 14443A和B阅读器,包括VHBR,远距离ISO15693和FeliCa™读头。在其他标准和自定义协议(如MIFARE™Classic)的应用中可以使用AFE并通过外部微控制器搭建框架。它包含一个低功耗电容式传感器,无需打开读头的场便可可用于超低功耗唤醒。也可以使用带有幅度或相位测量选择的传统感应唤醒。自带的自动天线调谐(AAT)技术可在靠近金属零件/或变化的环境中运行。通过软可以看到AAT的影响,给功能评估带来了便利。

3 [5 N: g/ i" q: G; ?1 R. V1 Q5 K. ~/ y* K6 Y
: i  M  c7 D+ l4 |' |0 T# K2 [
主要特点:
  • 高性能高频读取器,输出功率1.4W,支持VHBR和AAT
  • 宽电源电压范围(从2.4 V到5.5 V)
  • 通过ISO15693/ ISO14443A,ISO14443B/FeliCa™/ISO 18092 (NFCIP-1)主动 P2P
  • 动态功率输出
  • 差分天线输出功率可达1.4W
  • 6兆位/秒SPI
  • 带512 kB闪存的STM32L476RET6 32位微控制器
    . s0 J, w, l3 P; @& R
0 j" e+ J) x" s- {7 }
* n' z8 ^2 M7 Z. T- ~: }$ ~0 v/ l
