硬核!ST精工打造全新30A高结温单向可控硅(SCR)产品系列

[复制链接]
eefishing 发布时间:2020-2-2 21:25
意法半导体(ST)可为您提高各种规格的可控硅产品,足以满足您设计需求中的不同要求。今天,给大家介绍下高结温可控硅产品(TNxxH)中全新成员:30A高结温可控硅 - TN3015H-6x 系列。
. C/ _9 E: ~* _" \5 T
: v/ w! o- F& [; c$ z7 t; c6 {0 x  X7 b& j7 \5 p5 `9 c
! E1 `' E; r3 k1 Y" K# _& b
0 f6 x+ T# d) ?# I0 V

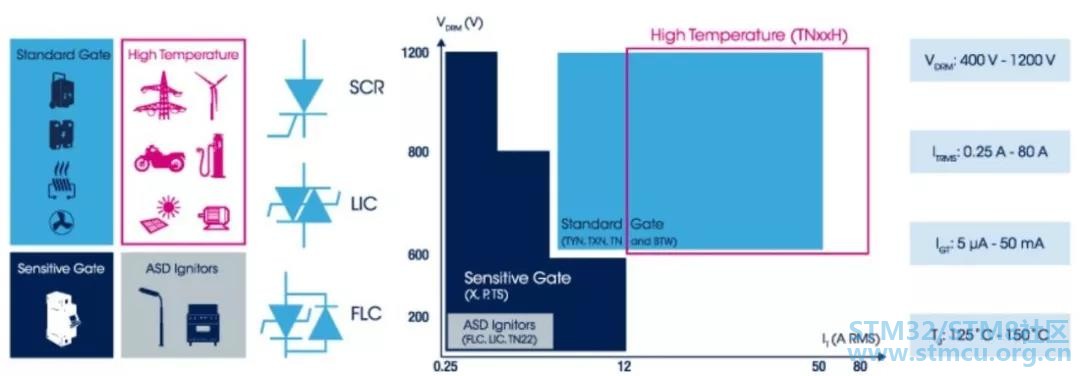

【图为:ST SCR产品系列说明】

( p: I3 `/ j& [% J5 jTN3015H-6 是一款新推出的30A,600V单向可控硅产品系列,有内绝缘TO-220、非绝缘TO-220、D2PAK封装。它可应用于可控整流、AC继电开关或在开关电源部分作为撬棒保护,完美适用于需要1000V/us抗噪声能力的紧凑电源模块应用场景。如用在摩托车调压或启动的应用,150°C 高结温的器件特性在高负载/小散热片场景提升空间。: k1 e1 k; V* g. z: ]# r

( E# N4 ~0 P- T8 x6 [4 D$ Y

: `( ]. @0 K0 x7 @
. r. T3 E' P% r& a

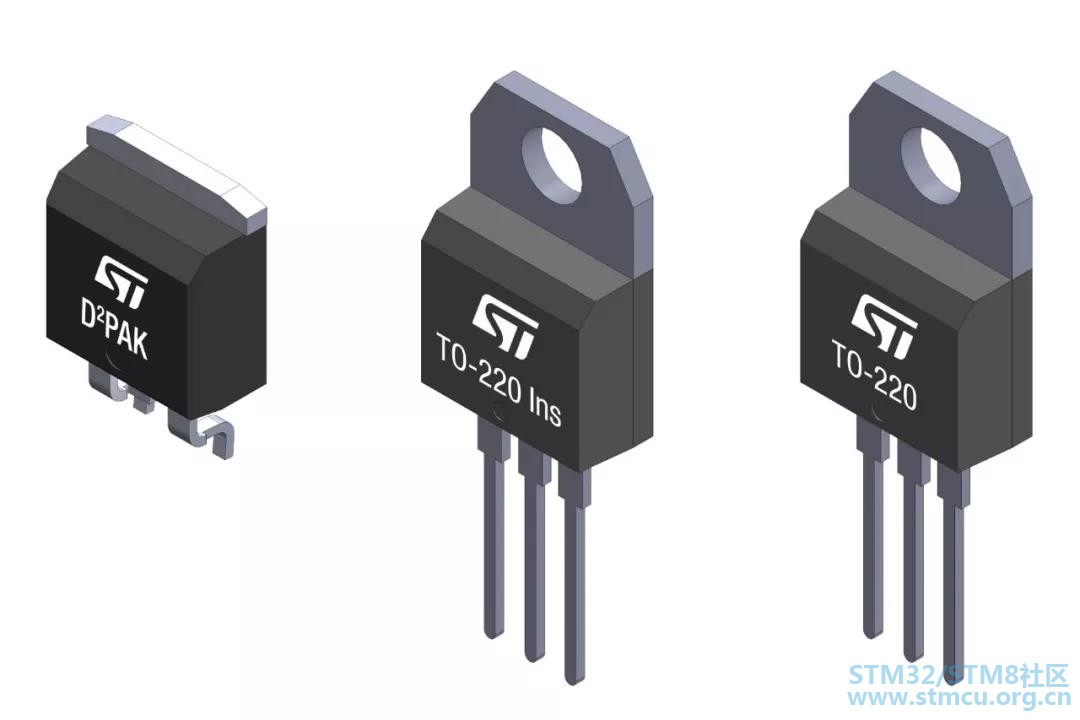

【图为:采用3种封装的TN3015H-6】
+ l3 C0 T% W4 A! M% E6 ]4 ]: d
2 f( A3 J. G' X2 s: p5 X
该系列可控硅晶闸管可应用于多种电源电路中:交流或直流负载驱动、整流桥、高压撬棍电路。在每个应用程序的热管理是至关重要的,这就是为什么一个高的最高结温度在150°C,通态电流能力30A的器件是必要的,它为工程师设计提供余地。

* j, G* U& z9 `5 G' F  c/ `

' G/ f! V! Z, |- V& j2 e! K+ _
新的30A, 600V TN3015H-6 SCR加速了一个大范围的应用程序的最大化,由于它的嵌入式多功能的集合。150℃的最高结温使其在恶劣环境下的热性能得到改善,如工业用电机控制和汽车用电压调节器。低功耗IGT在最大15毫安,直接MCU I/O 驱动和1000 V/us的dV/dt免疫之间的良好平衡,为设计师提供了高性能和高可靠性,最大限度地加速消费者或家用电器产品的上市时间。
% I0 ^( k/ T7 q/ X4 D; d
6 t& e2 q" B4 o/ e! o1 l) H
特性
1.  高结温能力: Tj=150 °C
2.  高抗噪声免疫能力: dV/dt = 1000 V/μs @150°C
3.  门极触发电流: IGT = 15mA
4.  峰值断态重复耐压VDRM/VRRM = 600 V
5.  高电流上升斜率High turn-on currentrise dI/dt = 100 A/μs
6.  适用于TO-220AB, D2PAK SMD, 2500V电压的TO-220AB 绝缘封装

- @: J. N) V8 O7 d$ v0 {1 U
, x1 ?- x% }/ [2 @/ ?
优势
1.  由于最高结温是150°C,满足于高功率负载的紧凑型应用。2.  拥有更好的抗噪声免疫EFT,满足如IEC61000-4-4, dV/dt高达1000v /us要求,远高于普通200v /us。3.  出色的高浪涌电流能力,10 ms承受270A脉冲电流,适用于雷电冲击防护,如IEC61000-4-5。* l* s# d: ^" u" A, J
% x# `% Y* _) s9 a7 w. m
% z+ {6 Z) j: A3 V1 i# M4 g
4.jpg ; \; j( r) e  B" h8 u

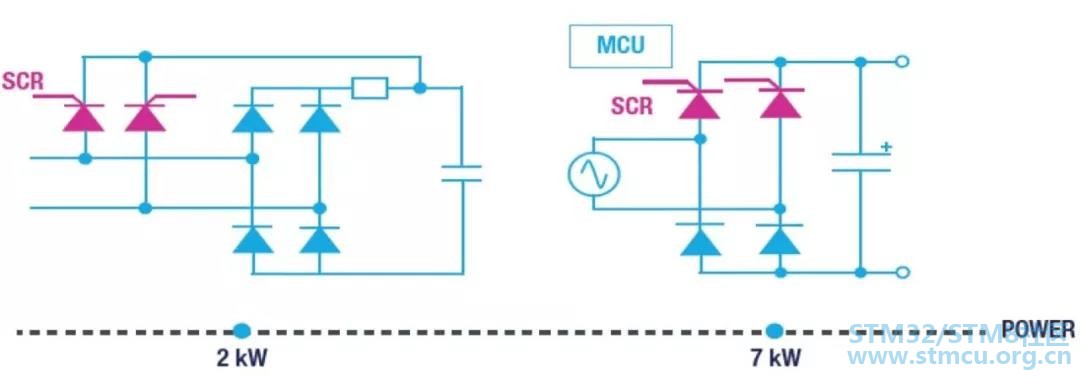

【图为:浪涌电流抑制框图】

6 _; r4 u$ M8 n5 c  \8 Y" P3 }

, A) C% F! d5 R9 _- @  k
" m+ f' {& @& Q. W, {5 X
目标应用
1.  摩托车电压调节器
2.  AC/DC浪涌电流抑制
3.  过电压的撬棒保护机制
4.  固态继电器在AC电机控制
: m/ F) l* z7 x) L: w1 |
! m/ c) E# i2 Y* Z' C, O- H7 ^" b, ]
: X7 L; ~1 V; [" Y4 M" n5 P' k
2 b  K9 z) y9 Q, ~  `8 l

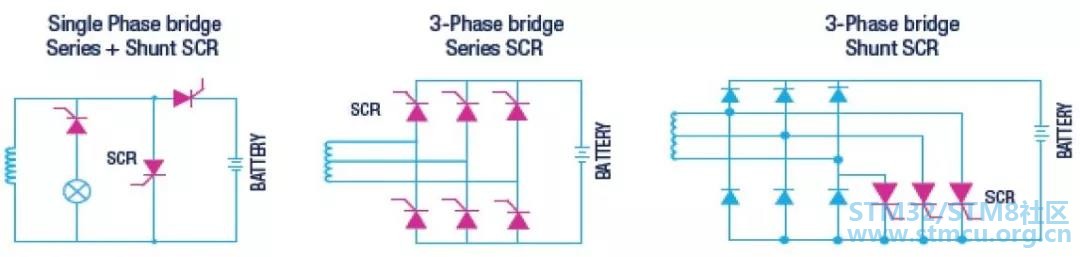

【图为:摩托车电池整流调压器框图】
