学习和了解电源噪声滤波器(叁)

[复制链接]
eefishing 发布时间:2020-2-5 20:50

& L" v7 E  s$ R( M3 u
滤波器的安全性能参数
' V9 o' L# E* L, i
滤波器与漏电流
7 n9 M0 u& c2 j1 C# V* N电网滤波器漏电流定义为:在额定交流电压下,滤波器外壳到交流进线任一端的电流。如果滤波器的所有端口与外壳之间是完全绝缘的,则漏电流的值,主要取决于共模电容CY的漏电流,即主要取决于CY的容量。由于滤波器漏电流的大小,涉及到人身安全,国际上各国对此都有严格的标准规定。对于220V/50Hz交流电网供电,一般要求噪声滤波器的漏电流小于1mA。7 h3 h4 x& Y2 F6 ?; _
  J0 l( M5 m; D- a3 V/ I2 B
滤波器与试验电压
- ?  w, A) C7 O- {2 @8 ~9 Z对于交流电网噪声滤波器,试验电压分为两种:一种是加在交流进线两端,即线—线试验电压。若电感线圈及引线是绝缘良好的,它主要取决于电容器CX的耐压;另一种是加在交流进线任一端与机壳地之间,即线—地试验电压。它主要取决于CY的耐压。漏电流和试验电压都是噪声滤波器的安全性能参数,是滤波器中电感线圈、绝缘和电容器CX、CY安全性能的具体表现,并且与设备及人身安全紧密相关。因此在电网噪声滤波器的设计、生产和使用中,都要特别加以重视,把这些技术参数的认证和检验放在首位。# t6 G, h: Q# j9 w1 s" A$ d  G
$ c; P" J  z9 e# ]
- X5 ]0 v$ O9 a: e" Y
滤波器的技术参数及正确使用

' n( \* q8 S( X1 P( o  u* \(1)插入损耗是噪声滤波器的重要技术参数之一,在设计和选用时应予主要考虑。在滤波器的安全、常规电气性能、环境及机械等条件都满足要求时,应尽量选择插入损耗值大些。+ M) ]. O: ?/ V: E4 y% f

# F; s; `; a. k9 W* b  k插入损耗的定义如图3所示,当没接滤波器时,信号源输出电压为V1,当滤波器接入后,在滤波器输出端测得信号源的电压为V2。若信号源输出阻抗与接收机输入阻抗相等,都是50Ω,则滤波器的插入损耗为:
4 }: Z# E& B& E' W
IL=20log(V1/V2)    (1)
8 O6 D7 S& h# g% G

& m  C$ W" @; g& G3 z/ G
图3插入损耗的定义
: n) f( F7 ?8 V$ T# g

6 _, ~* ]* Q* E* [& |9 H/ j

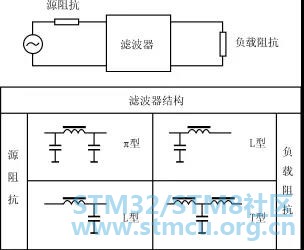

图4滤波器网络结构的选择
1 G5 H! J* ~. f1 r. Q- o, k

1 ^$ @! F" g# z( a0 _* c

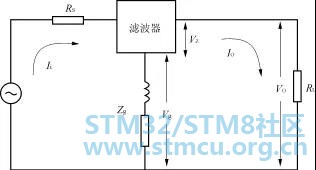

图5公共阻抗耦合的等效电路

' K: r+ [3 `2 V+ s9 \
因为电源噪声滤波器能衰减共模和差模噪声,所以它即有共模插入损耗,又有差模插入损耗。2 K  Y$ V8 T0 X9 _7 I/ P, e4 E
& k/ }& Y3 v1 G, @! x7 x
但在实际选用滤波器时,应注意产品手册给出的插入损耗曲线,都是按照标准规定,在其输入和输出阻抗都为50Ω条件下测得的。因为实际的滤波器两端阻抗不一定在全频率范围内是50Ω,所以它对EMI信号的衰减,并不等于产品手册中给出的插入损耗值。特别当使用安装不当时,还会远远小于标准给定的插入损耗。
7 v' n4 l# a$ `( h

6 l: k5 u  d+ T1 j! `( n( @(2)电源噪声滤波器是一种具有互易性的无源网络。在实际应用中为使它有效地抑制噪声应合理配接。按图4所示组合来选择滤波器的网络结构和参数,才能得到较好的EMI抑制效果。
- Z" W6 l$ ?6 _% |! G& M& V3 O7 [' t" w- V: c: L
当滤波器的输出阻抗与负载阻抗不相等时,在此端口上会产生反射,两个阻抗相差越大,端口产生的反射也越大。当滤波器两端阻抗都与外部阻抗不相等时,则EMI信号将在其输入和输出端都产生反射。这时电源滤波器对电磁干扰噪声的衰减,就与滤波器固有的插入损耗和反射损耗有关,可利用这点更有效地抑制电磁干扰噪声。在实际设计和选择使用EMI滤波器时,要注意滤波器阻抗的正确连接,以造成尽可能大的反射,使滤波器在很宽的频率范围内造成较大的阻抗失配,从而得到更好的电磁干扰抑制性能。! \+ ^) [* ^3 H) k1 O

* C6 Y  z) L5 S- f(3)在电源滤波器的实际应用中,要求其外壳与系统地之间有良好的电气连接,且应使接地线尽量短,因为过长的接地线会加大接地电阻和电感,而严重削减滤波器的共模抑制能力,同时也会产生公共接地阻抗耦合的问题。如图5所示,接地线过长,则滤波器输入和输出之间的公共耦合阻抗Zg也过大,负载上电压为:( e/ r! \: l! @1 }6 E$ B( w
V0=VZ+Vg=VZ+(Ii-IO)Zg    (2)
$ `- I; @+ {* Z( V8 ~9 J
式中:Ii为滤波器交流输入电路的噪声电流;IO为滤波器输出电路的噪声电流。
# K& j/ g: s. b1 y- A

# Y" f+ e# |/ y, q( L( S/ R2 F由式(2)可知,电磁干扰信号经过滤波器衰减后,在输出端的噪声电流大大小于输入端的噪声电流,即公共接地阻抗引起的压降(Ii-IO)Zg将很大,在Zg上将产生一个很高的电磁干扰电压,经过公共接地回路耦合到滤波器的输出端,从而大大减弱噪声滤波器对EMI噪声的抑制能力。, a: u6 b0 D- S2 s- W8 E* v

& F, S8 w' g, \. u, H4 x: @) j% s3 X! w6 z减小公共阻抗耦合的最好方法,就是借助设备的电磁屏蔽,把噪声滤波器的输入端与输出端隔离开,同时滤波器的接地线要尽量短,这样既把滤波器输入与输出端间存在的电磁耦合降到最低程度,又不破坏设备的屏蔽结构对于电磁干扰噪声的抑制作用。
( a; y0 K, }4 X, [& C1 R; N* [- N4 d/ v4 E( Q) Y
理想的电源噪声滤波器安装方式如图6所示。9 _' t  j" l& Z% Q

4 J$ _- U' c" `, F3 J" [$ }(4)综上所述,电源噪声滤波器的使用应注意如下几点:
% [2 f: \; [# Y8 g, q①滤波器应尽量靠近设备交流电入口处安装,应使未经过滤波器的交流进线在设备内尽量短;
4 l. h0 ^/ O+ h; S; k! P3 T" ^②滤波器中的电容器引线应尽可能短,以免引线感抗和容抗在较低频率上产生谐振;
; c( ^$ M. o# ]+ O: T. D③滤波器接地线上有大的电流流过,会产生电磁辐射,应对滤波器进行良好的屏蔽和接地;7 L9 B! C% {" O
④滤波器的输入线和输出线不能捆扎在一起,布线时尽量增大其间距离,以减小它们之间的耦合,可加隔板或屏蔽层。
: h7 q( S- l! J' `

/ A" m2 a9 i( r0 C# E, f 4.jpg

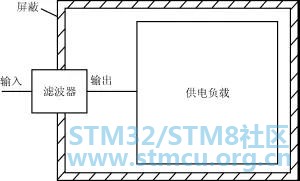

4 J! c3 `3 r, N& R4 q3 j! m图6滤波器的正确安装方法
" B7 g8 ]3 o; A- P% H# P& |. {: b5 n. w: Q- ]+ H- O
; S& h2 ~7 [4 w1 Y, x' ?$ x

! Z" F8 ^' ^/ O) z

* p1 P. O1 J, A/ F) H
结语

1 F9 u9 s+ z9 R6 N: g5 ^电磁干扰滤波器的设计和选用,主要依据噪声干扰特性和系统电磁兼容性的要求,在了解电磁干扰的频率范围,估计干扰的大致量级的基础上进行。首先要了解滤波器的使用环境(使用电压、负载电流、环境温湿度、振动冲击、安装方式和位置等),要重点考虑其安全性能参数,因为关系到设备及人身安全。还要使滤波器对EMI噪声产生最佳的抑制效果。应根据接入电路的要求,以产生最大阻抗不匹配的原则来选择滤波器的网络结构和参数。为了获得最佳的电磁噪声衰减特性,滤波器应该正确地安装在电子设备上。
