如何通过STM32CubeMX软件把单片机变成一个迷你优盘

[复制链接]
gaosmile 发布时间:2020-4-26 15:08
哈喽大家好,这里是没什么人爱看的USB系列。USB系列停了几天,今天继续。这次说下如何通过STM32CubeMX软件,在5分钟的时间内,把你的单片机变成一个迷你优盘。

8 G0 o9 {# f7 t  ^
  g* R# |% U1 S, P
GPIO、RCC、SYS、Connectivity

: J" W4 i- @* ~! E* S5 e

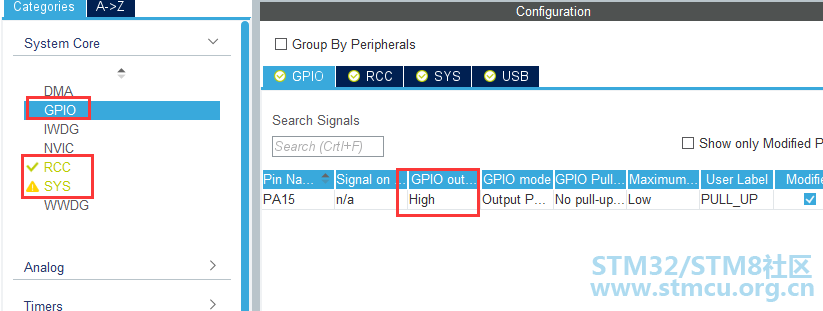

首先,通过STM32CubeMX软件配置单片机外设。型号依然是STM32F013C8T6,GPIO、RCC、SYS、Connectivity部分和之前的[color=var(--weui-LINK)]USB鼠标设置一样,参照前面的部分。( C; S+ f2 v" |) k

5 `. ?' }1 A0 U8 N4 `# f/ L

6 k; i1 [$ _; S! L
中间件

- T3 a' I* Z- k% ]% B6 G2 R( u( t

) f2 S4 w- y3 o

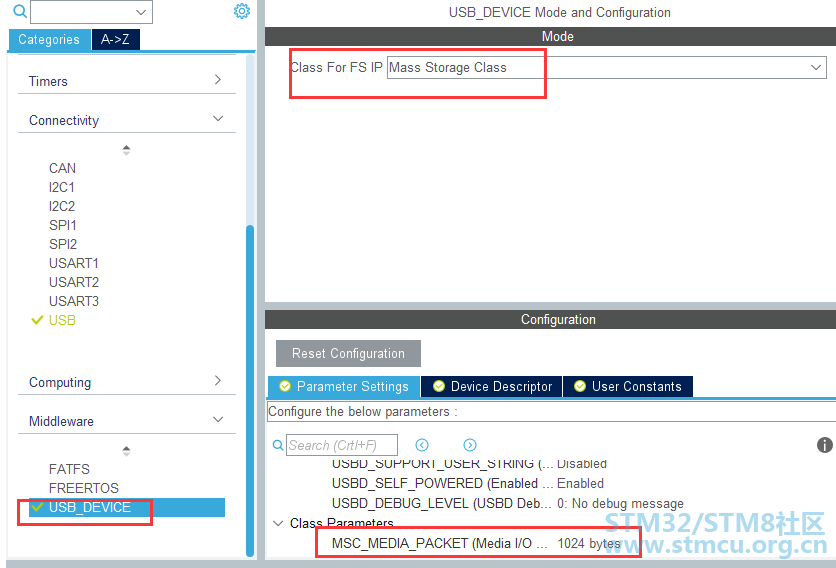

其次,中间件,也就是Middleware部分,修改一下。一个是Class For FS IP,这里选择:Mass Storge Class,然后是下面的Class Parameters这里,之前的值是512,现在改为1024.为什么是1024,后面会说。3 e) J' [# A" P9 d( A- {1 R
$ g& I1 s0 E8 Q0 M4 F  O
除此之外,VID和PID要和之前的不一样,然后配置一下时钟。, ?$ U  T$ h5 e. Y; Y

2 z* `3 Y; U8 D" Y* h2 |6 j6 Z

; q5 z# ?9 p6 C1 x6 l' M9 h- |0 Y
堆栈设置

% N+ B3 n# n) ]! C' O  S
1 M1 r" C7 T9 U0 W8 d. `1 F

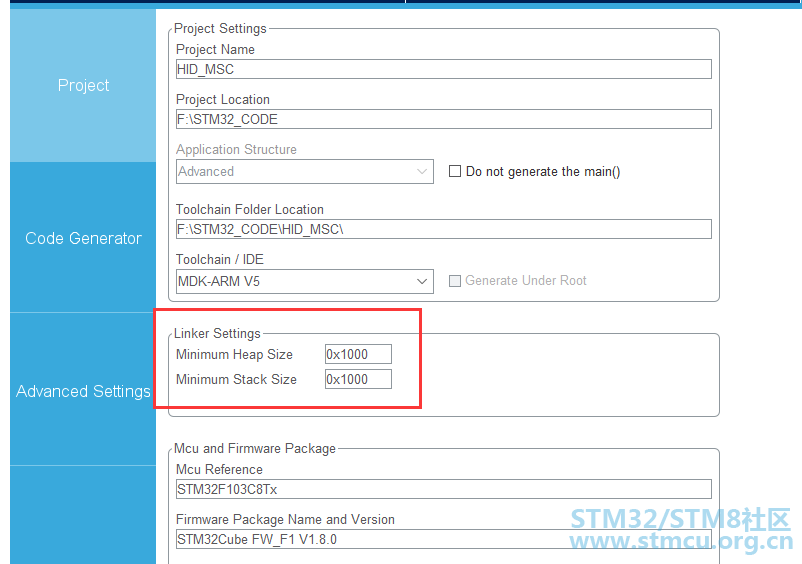

第三,修改堆栈上限。之前的值是0x200,0x400,因为要模拟优盘,操作大量数据,这部分空间已经不够了,全部改为0x1000.
然后就可以生成工程了。
, N: b/ x0 y1 ^( j7 N3 ~' `5 u, b

9 h- }( s( T  Q' Q! g% K0 K
优盘空间设置
; ]! a' K4 }/ i" D
1 ~- L6 p( j( b3 Q, w
第四,添加自定义部分代码,下面的操作都在文件usbd_storage_if.c内。

  1. & f( S9 e0 M9 \% p
  2. /* USER CODE BEGIN PRIVATE_DEFINES */
    5 r) _( ^3 Q3 v# }7 b: T* t2 }0 c
  3. #define     FLASH_START_ADDR            0x08004000    //
    9 [9 s+ p/ ~2 k7 H( I
  4. #define     FLASH_PAGE_NBR              48             // 48K$ ~& }" U- X. o* t
  5. /* USER CODE END PRIVATE_DEFINES */
复制代码

/ B2 k$ [/ q  l8 B) m* t/ C

6 K: ?. h1 l4 x+ T8 A
主要有两个内容,一个是flash的起始地址,另一个是扇区的个数。
因为本工程代码不多,编译完成后代码量在12K左右,所以给程序文件预留16K的空间足够了。同时,STM32F103C8T6的flash总共64K,所以还剩48K。而STM32F103C8T6的flash,一个扇区大小是1024字节。这就是为什么第二步那里,Class Parameters的值要改成1024.
所以根据这些信息,可以知道优盘空间的起始地址是0x08004000,扇区个数是48.
" [& T2 E; n- W  w/ W8 F
容量获取函数

. K% C6 A$ L( O5 r

% O) L& J: E% T' H3 i7 ~- p, v
第五,修改容量获取函数。如下,这里的FLASH_PAGE_SIZE是一个宏定义,可以找到定义值:0x400.

  1. 5 p! G6 Y/ C. b/ }: d6 g; C5 k9 u
  2. int8_t STORAGE_GetCapacity_FS(uint8_t lun, uint32_t *block_num, uint16_t *block_size)6 ?- n* \! r7 X0 |
  3. {
    " l" ?5 E% i. c7 c' A+ X$ A2 F
  4. /* USER CODE BEGIN 3 */' }) T( M8 q* w& w, q4 b' _& q! i
  5. *block_num  = FLASH_PAGE_NBR;
    4 C! {& Z6 g0 C! C# Q) w; w
  6. *block_size = FLASH_PAGE_SIZE;
    8 \) w: ]! l/ n* }. J6 ^* E8 S
  7. return (USBD_OK);" g! S* C3 b$ k2 h
  8. /* USER CODE END 3 */" y: x+ L, k4 ^  C( f
  9. }
复制代码
' v  K' [7 k" m  Z3 D! E

, T2 R7 `% O* w4 \3 F

* M, u5 j3 b# W+ T( }
读优盘函数
7 |" {/ h0 E6 ?  j3 n: J3 o' E0 g

9 J$ x' Z- X6 R; c/ C8 T, g' N/ T
第六,修改读优盘函数。如下,把目标flash地址中的数据拷贝到buf中。
  1. & E7 ^* P- x; ?* B
  2. int8_t STORAGE_Read_FS(uint8_t lun, uint8_t *buf, uint32_t blk_addr, uint16_t blk_len)
    8 q3 d. t* T9 e9 c' \/ W
  3. {- G0 H' }# a) O  R
  4. /* USER CODE BEGIN 6 */
    ; X8 _2 _4 @) u* J
  5.   if(lun == 0)! G  e: e4 s" R: h& V
  6.   {/ ^* `* Q+ ~( i% \& ^0 e% L
  7. memcpy(buf,(uint8_t *)(FLASH_START_ADDR + blk_addr*FLASH_PAGE_SIZE),blk_len*FLASH_PAGE_SIZE);& v& y7 o" @+ y( X+ S! D6 v
  8. return USBD_OK;2 l6 j7 |0 r1 h9 [9 p" z4 {, a( a
  9. }& r& E# p! V1 G* q
  10. return USBD_FAIL;
    + Q3 `2 h- H% V- W8 y0 ~3 Q
  11. /* USER CODE END 6 */
    ) I$ _6 E- c/ A7 N9 m
  12. }
复制代码
, r. k$ r9 C% Z( Y! x. J

3 j6 f) J2 S( a
1 g/ K, L" ~+ `& c7 R% W6 `' s8 k6 O

  W# O% u. E! p; {- M+ M
写优盘函数

( Z7 {& Z6 j0 z- a) K1 H
: n/ ]8 F" z! P6 ]4 B# y2 Q) m

1 ~: S+ n4 t* D

" n7 B6 Z( `2 j" k( B- M; S7 [2 O
第七,修改写优盘函数。如下,把buf中的数据写入到目标flash地址中。
  1. - X* z, V% x; J% z+ u' O
  2. int8_t STORAGE_Write_FS(uint8_t lun, uint8_t *buf, uint32_t blk_addr, uint16_t blk_len)- `* P7 H3 I$ s6 v
  3. {1 e1 Q  D9 |8 Z7 d
  4. /* USER CODE BEGIN 7 */
    ' U& |+ z; N4 `# h
  5. if(lun == 0)
    . J3 k  _6 ^9 M5 }' {
  6. {
    8 l1 w; y' Z( i& `8 ?/ o5 {; b2 V5 R
  7. uint16_t i;
    4 Z* V  D7 V' ]8 ^2 q% b
  8.     HAL_FLASH_Unlock();: U4 H3 H( x) V- ^
  9. 2 D3 p0 m" I, l: R) e
  10.     FLASH_EraseInitTypeDef f;
    & z/ ^* r; w" {& R7 Y
  11.     f.TypeErase = FLASH_TYPEERASE_PAGES;
    * C) J# a+ u" _( t2 J
  12.     f.PageAddress = FLASH_START_ADDR + blk_addr*FLASH_PAGE_SIZE ;+ A  A6 {, w6 L. A
  13.     f.NbPages = blk_len;; c& d8 ~- l! N' U1 C5 R5 O# s
  14.     uint32_t PageError = 0;
    + S4 [' R& K5 l4 a; p: Y1 c% Q
  15.     HAL_FLASHEx_Erase(&f, &PageError);
    # {. V: B9 x0 Z! W7 v, g
  16. ) f: T; y8 X5 M8 V: g9 t' f
  17.     for(i=0;i<blk_len*FLASH_PAGE_SIZE;i+=4)0 V/ f: x9 a+ g& J& L
  18.     HAL_FLASH_Program(FLASH_TYPEPROGRAM_WORD,FLASH_START_ADDR + blk_addr*FLASH_PAGE_SIZE + i , *(uint32_t *)(&buf[i]));6 N8 {& ^1 ^1 K) }; t  E, ?  H
  19. 6 d0 w2 [" U: b7 q5 E9 A- K
  20.     HAL_FLASH_Lock();
    8 D; \# ^" c7 J: `! }) u9 p# R1 Z
  21.     return USBD_OK;
    ; y# ?3 Y5 l, _, N' u- j
  22. }% z: a' V9 W- I- k( K3 n$ t) W5 l4 N6 s
  23. return USBD_FAIL;# S; A8 ^$ n+ _+ P# p5 f  c: N
  24. /* USER CODE END 7 */1 u% v. ^  E. X7 j6 b. i  V
  25. }
复制代码
* l: J, C9 Q( ]5 ]7 D5 b  ]
; W: L3 E4 z( d+ R% F
好了,保存,编译、下载、上电。
- ^* p4 \6 k5 H

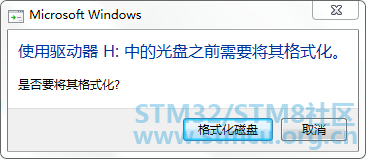

把USB线插入电脑,首先会弹出一个提示框,要求你格式化优盘:

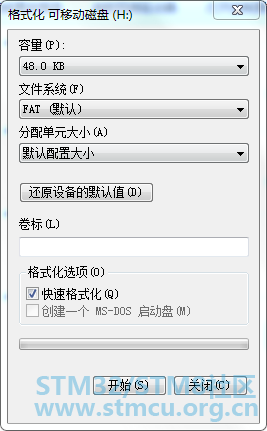

点击:格式化磁盘。弹出“格式化 可移动磁盘”的对话框,磁盘容量是48K,跟我们当初计算的大小一样。没有问题,点击:开始。

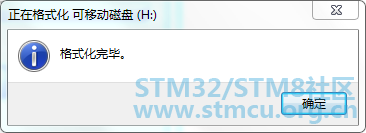

很快,格式化完成了,点确定即可。
这时,你会在你的电脑上看到一个容量28K的可移动磁盘。刚才还48,现在怎么一下子缩水成28?
其实,是因为格式化的时候,电脑要向磁盘写入FAT文件系统,而文件系统要占用一定的磁盘容量。有了文件系统,我们就能方便的操作优盘,而不像操作EEPROM那样费劲。

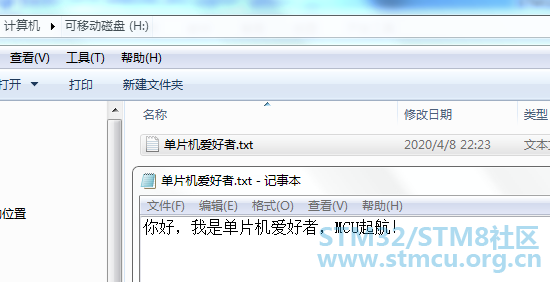

这时,你可以打开优盘,创建一个TXT文件:
保存,关闭。弹出优盘,再插上,你会发现你之前创建的TXT文件还在,说明优盘创建成功!

( d+ R; ]6 T& f$ Z5 q
至此,优盘的例程操作完了。其实,单片机内部的flash空间是很小的,虽然能模拟成优盘,但存不了什么东西。所以这一例程的意义在于,我们熟悉了如何使用STM32CubeMX软件来把一些存储设备模拟成优盘,方便使用。例如,我们可以把外部的TF卡或者外部flash模拟成优盘,这样使用起来非常方便。

- q9 j$ k5 J: b, Y8 F$ G+ P
脑洞一下:如果你有喜欢的人,做这样一个优盘给她,里面写一封表白的信,然后想办法把写优盘函数搞一下,无法擦除,这就是一封删不掉的信...........
