前言
+ }0 j& m7 J5 W/ `8 e4 c客户反应使用我们的 STM32F446 的 CEC 库的时候,输出的数据和数据长度始终不匹配,跟电视通信不正常,如果输出的数据始终比长度多一个字节.客户试着按字节数减一去做输出,但是又不能输出一个字节的情况.

调研
2 ]  \1 G2 M4 m  T7 M+ y; x, m首先,我们来看看 CEC 发送数据的过程:

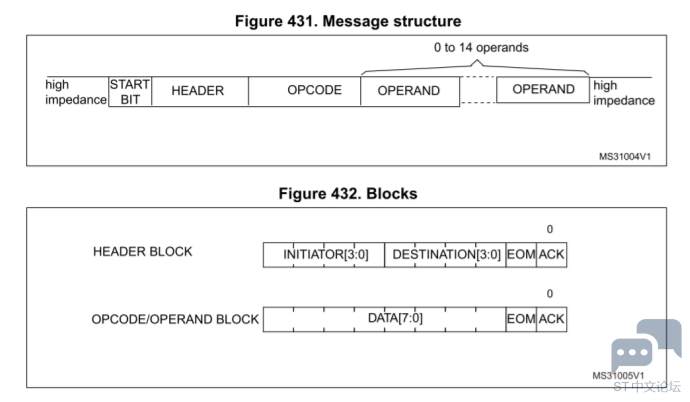

5 j- H: f6 j& V1,数据格式,包含一个起始位,header OPCODE 以及 0 到 14 个字节的 OPERAND 数据.以及一个 EOM 和 ACK.

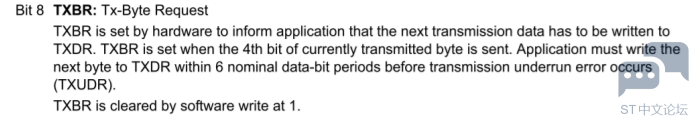

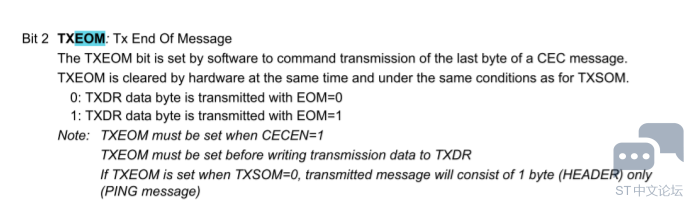

2 发送过程: 从下面两个寄存器的描述来看,当我们发送最后一个字节之前,要将 EOM 置位.而每一次发送数据的第四位时候,它会发出 TXBR 的请求(请求发送下一个数据)

$ r, \0 q; J. p. ]! g& {
" i1 D- `3 n4 Y# M


3 发送函数: 当客户在调用下面发送函数的时候,数据跟长度不匹配.
3 ~" G# o* n8 ^5 r1 _
HAL_CEC_Transmit_IT(&hcec,InitiatorAddress ,DestinationAddress, (uint8_t *)&Tab_Tx, TxSize);
, j; t/ [8 r' r  k+ E# p; M5 H" H

1. HAL_StatusTypeDef HAL_CEC_Transmit_IT(CEC_HandleTypeDef *hcec, uint8_t InitiatorAddress, uint8_t
   : O/ L5 h1 r* X- i- P* S* u( c3 b
2. DestinationAddress, uint8_t *pData, uint32_t Size)

3. {

4. /* if the IP isn't already busy and if there is no previous transmission
   1 ~# `+ Y. I- m; E6 m9 G
5. already pending due to arbitration lost */

6. if (hcec->gState == HAL_CEC_STATE_READY)
   ) q0 j" R7 {/ f2 a  N
7. {

8. if((pData == NULL ) && (Size > 0U))
   ; _/ k' }1 V' N
9. {
   7 ]" ~  q4 F$ I6 I& g* l
10. return HAL_ERROR;

11. }
    , r0 s& ?, v4 \0 _
12. /* Process Locked */

13. __HAL_LOCK(hcec);

14. hcec->pTxBuffPtr = pData;

15. hcec->gState = HAL_CEC_STATE_BUSY_TX;

16. hcec->ErrorCode = HAL_CEC_ERROR_NONE;
    ; O* _% J- Y8 T7 v7 s) E4 q# P& J
17.
    + q4 Q2 F- `3 S
18. /* initialize the number of bytes to send,
    # N7 c7 \8 ^* D5 w: x, j; z
19. * 0 means only one header is sent (ping operation) */

20. hcec->TxXferCount = Size;

21.
    % f+ ]5 Z( F! |! P, }% B) \" w
22. /* in case of no payload (Size = 0), sender is only pinging the system;
    8 v7 a' g' ], i! l- J0 P2 p, y
23. Set TX End of Message (TXEOM) bit, must be set before writing data to TXDR */

24. if (Size == 0U)
    / h* H$ U7 F/ u1 M" W8 ?6 C5 f
25. {

26. __HAL_CEC_LAST_BYTE_TX_SET(hcec);
    7 A8 W1 T$ J; l, n* P; M/ S
27. }

28. /* send header block */

29. hcec->Instance->TXDR = ((uint8_t)(InitiatorAddress << CEC_INITIATOR_LSB_POS) |(uint8_t) DestinationAddress);
    & `$ d% n2 K0 [" P+ G
30. /* Set TX Start of Message (TXSOM) bit */

31. __HAL_CEC_FIRST_BYTE_TX_SET(hcec);

32.
    $ c: a. h  ~2 ~: G
33. /* Process Unlocked */
    " U. H3 J/ e+ s0 Z4 T' Z) \
34. __HAL_UNLOCK(hcec);

35.
    , I) j3 R+ M8 [- s; P
36. return HAL_OK;
    , Z4 h) k  c7 [0 d7 ?' @+ W
37. }

38. else
    7 A, G, X: G: E7 v' Y
39. {

40. return HAL_BUSY;

41. }
    * \& F5 m' y  S. F0 X  ]. @
42. }

复制代码

6 y( Z& j4 i/ W$ Z3 B: M* i

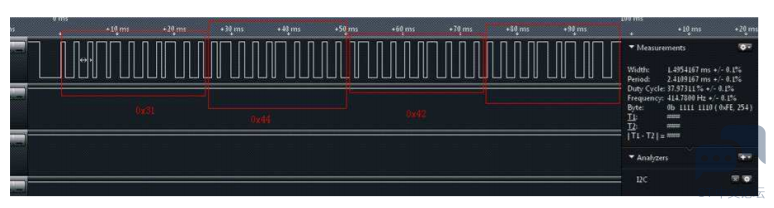

) X# U+ g3 k9 @+ d) N2 c% `例如 :发送 2 个字节(TxSize=2) 0x44 和 0x43,但是我在后面发觉多出来一个字节(如下图),而如果我们将 TxSize 设为 1,反而数据发送正确. 从上面的函数来看,并没有什么错误.它仅仅开始发送了 HEADER 和开始发送.



/ t' e; e, F1 @; h2 c8 i; \4 中断处理函数:

1. void HAL_CEC_IRQHandler(CEC_HandleTypeDef *hcec)
   0 y& ~9 n. h; v' b1 [" u5 J' }
2. {
   % w. e+ {( w/ S9 K- _  T
3. …………………………………………………………….

4. /* CEC TX byte request interrupt ------------------------------------------------*/

5. if((reg & CEC_FLAG_TXBR) != RESET)

6. {

7. if (hcec->TxXferCount == 0U)
   : c. e1 J. |! d9 b* A5 G
8. {

9. /* if this is the last byte transmission, set TX End of Message (TXEOM) bit */
   5 X# H) h' A+ t2 W* v( E- u0 \2 H8 g
10. __HAL_CEC_LAST_BYTE_TX_SET(hcec);
    ' t" S( I: z3 K# r" ]5 }; Q
11. hcec->Instance->TXDR = *hcec->pTxBuffPtr++;
    7 R) Z/ L( r# g: w# {& Q
12. }
    6 s- w) A; K3 X# V
13. else

14. {
    % }+ p# W& r" {2 _* J) C
15. hcec->Instance->TXDR = *hcec->pTxBuffPtr++;

16. hcec->TxXferCount--;
    : e6 Z, t' D& B
17. }
      e8 w' u7 x7 P6 p
18. /* clear Tx-Byte request flag */
    0 B/ t. y6 E+ g. h8 b
19. __HAL_CEC_CLEAR_FLAG(hcec,CEC_FLAG_TXBR);

20. }

21. :

22. :

复制代码

) k2 M: f5 ^5 {- B% b0 R- t: @
% P0 F5 ^. ?1 C$ o9 u- q6 {从上面的函数来看当我们发送字节数大于 0 的时候,他每次发送一个字节,而当等于 0 的时候它置位 EOM,并且再次放了一个字节进入 TXDR,看到这里就明白了,错误出现在这里了,既然是发送字节为 0 了,为什么还要放一个字节呢?这里应该是最后一个字节的时候,置位 EOM 和发送一个字节数据,而当再次中断来这里 SIZE 变为 0 的时候什么都不做.

解决方法:
按照下面的方法修改中断处理函数,送给客户验证,能够正常发送数据并且跟电视通信正常
1 C. n; K8 P  ]1 C! s
0 A3 S& O3 L- J. y+ B8 N9 b

1. void HAL_CEC_IRQHandler(CEC_HandleTypeDef *hcec)
   # Q; _4 v: V7 L. Z
2. {
   , G$ [" Q# E4 q) T) y' y" L; P! A
3. …………………………………………………………….
   ; Q3 w# ~" T& I/ R: {& C
4. /* CEC TX byte request interrupt ------------------------------------------------*/
   ) Y; V3 u. e9 ^) q7 G  z* A
5. if((reg & CEC_FLAG_TXBR) != RESET)
   6 [) B  ^+ X  }, ~# }
6. {

7. if (hcec->TxXferCount == 1U)

8. {
   3 j! u% @: z+ w# j0 u' F4 o' T7 [
9. /* if this size is zero ,do nothing */
   4 A/ A  b/ u7 u* B; F2 ~8 g
10. }
    $ p2 u; V/ {, i7 c; p
11. else if (hcec->TxXferCount == 1U)
    ) v& x, e/ a* x
12. {
    7 V7 l2 J7 t- i  G6 n/ I! P
13. /* if this is the last byte transmission, set TX End of Message (TXEOM) bit */

14. __HAL_CEC_LAST_BYTE_TX_SET(hcec);

15. hcec->Instance->TXDR = *hcec->pTxBuffPtr++;
    * m$ V; ^; H+ A; n$ c; F& B8 c
16. hcec->TxXferCount--;
    # D9 X+ n# L5 S' G1 o8 _: `
17. }

18. else

19. {

20. hcec->Instance->TXDR = *hcec->pTxBuffPtr++;
    - w  R* t% L, g, Y4 o3 o
21. hcec->TxXferCount--;

22. }

23. /* clear Tx-Byte request flag */
    ) E3 e, d) k' S+ S- r4 k
24. __HAL_CEC_CLEAR_FLAG(hcec,CEC_FLAG_TXBR);
    5 w3 T6 F1 Q# t
25. }

26. :

27. :


复制代码
