问题：
该问题由某客户提出，发生在 STM32F103VBT6 器件上。据其工程师讲述：其产品中使用了 STM32 作为主控单元，负责系统的管理。在对产品测试时发现了一个奇怪的现象：在关闭电源后，STM32 仍然能够对 UART 上输入的信息做出回应。
& r9 @6 u; s* F' X0 T; T' M+ w调研：

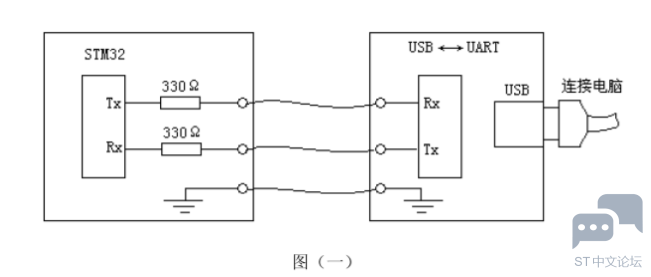

检查其测试装置，如图（一）所示：
) p2 A6 t8 i: O  p( S% \) H2 ^


其中，USB 到 UART 转换器的 Tx 和 Rx 的信号标准为 3.3V CMOS，STM32 所使用的通信口为USART1。重复测试，现象如其所述。用万用表测量 STM32 的 VDD 端子，在 2.1V 左右。断开 STM32的 Tx 与 USB 到 UART 转换器的 Rx 之间的连接，STM32 的 VDD 端子上的电压无变化。断开 STM32的 Rx 与 USB 到 UART 转换器的 Rx 之间的连接，STM32 的 VDD 端子上的电压降为零。

结论：
+ R, A8 _7 L  |; hUSB 到 UART 转换器通过 STM32 的 USART1 的 Rx 管脚对 STM32 提供了电能，使其维持在运行状态。
' y3 i4 ~- e( x3 t9 ^
% H3 Q5 y; e8 d5 }7 E1 K处理：

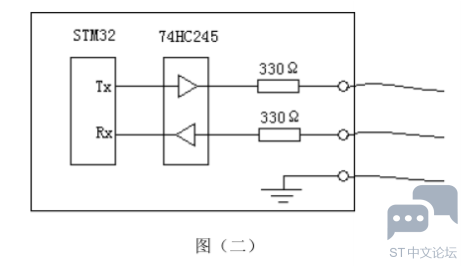

在 STM32 与对外的端子之间加隔离芯片，如图（二）所示：
; a' {7 ?* L" q0 G  K& K
% G( F1 b0 n9 Y( x7 b1 V

建议：

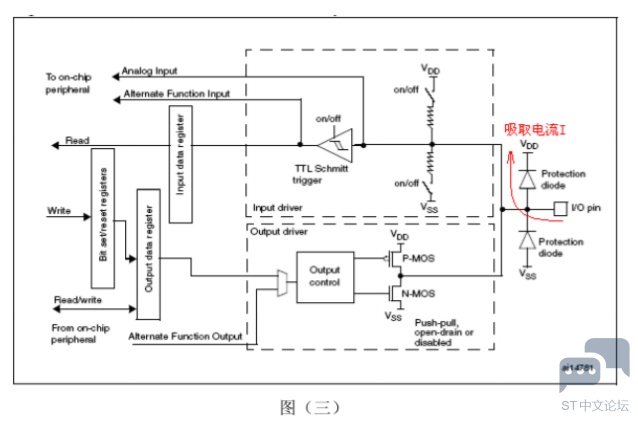

9 S# f, Q  }1 u3 A$ v4 X3 `STM32 的参考手册中，给出的 I/O 端子的结构如图（三）所示：



在每个 I/O 端子上集成有两个保护二极管，一个与 VSS 接连，而另一个与 VDD 连接。由于这种结构，使得 STM32 在电源停止对其供电时，有可能通过保护二极管从外部电路送来的高电平信号吸取电能，补充到其供电电路中去。而 STM32 本身是低功耗芯片，因此在某些情况下，可以依靠这种供电方式维持在运行状态。然而，让 STM32 处于这种运行状态是有危害的。具体表现为：
1. 由于供电不稳定，STM32 并没处于稳定的运行状态，可能会产生误动作，危及系统安全；
+ M3 j2 \1 K! i6 p2. STM32 从外部电路吸取电能，增加了系统的功耗，而这部分电能的消耗是完全没有意义的；
3. STM32 的保护二极管所允许通过的电流并不大，在 5mA 以下。长期从保护二极管流过较大的电流，会导致 STM32 失效；
4. 由于 STM32 从外部信号吸取较大的电流，有可能导致该信号的电平偏离正常的电平标准，而造成其它电路对该信的识别出错；
  d9 H2 ]; l, \; B   所以，在 STM32 的应用中要避免这种情况的出现。通常的处理方法是加隔离芯片，如74HC245、74HC244、74HC125 等。
