前言
本篇讨论了 STM32F107 中 RCC_CSR 寄存器中 PINRSTF 标志置位的问题。
问题：
某用户使用 STM32F107 产品进行设计。在使用程序入口处，会判断 RCC_CSR 中的标志来确定上次复位的类型。然而，用户发现其中的 PINRSTF 标志即使在 NRST 引脚并未被外部信号拉低时，也会被置起，从而引起判断出错。
D9 的存在 IO 口实际处于 Floating 状态。此时，采样此通道上电压似乎应当是一个不确定的值才对。
) h0 P9 t- s1 U$ H2 Q

$ L- b/ r3 d9 D5 i' |分析：

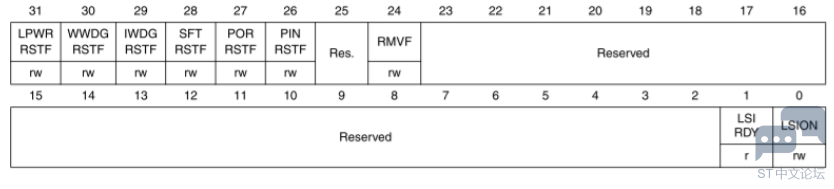

在参考手册中，关于 RCC_CSR 寄存器的描述如下：


7 `9 {1 i( ~! X) F
表面看来，对各复位源的分割是很清楚的。

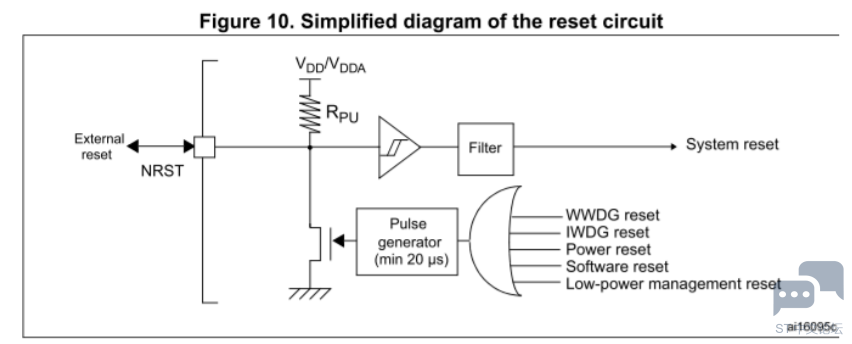

然而，在分析 NRST 引脚造成的复位时，还需要查看复位电路的框图。

/ m7 n$ A8 p" }* o. ~) ?6 B
  ?8 E4 x3 }4 g6 j
& [% N% x4 K7 l& C
从上图可以看出，当发生其他复位例如看门狗复位时，同样会在 NRST 引脚上送出一个至少 20us 的低脉冲。在文档中对这一点也有明确说明。
3 E2 X5 @3 Z  D而复位标志 PINRSTF 在内部设计中，只要是其上有低电平，就会被置位。因此，当发生其它复位时，该位也有可能被置位。关于这一点，在手册中的说明不够符合国内客户习惯，容易造成误解。
0 S8 l8 S% F/ I/ Q
那么如何判断复位源呢？
考虑到上述因素，程序中只要略加判断就可以处理，即：
首先判断是否有其它标志被置起。例如，同时有看门狗复位标志和 PINRSTF 标志置位，则表明是看门狗复位。
若仅有 PINRST 标志被置位，则表明是 NRST 引脚被拉低产生的复位。
