前言
客户在使用 Nucleo-L053R8 开发板调试的程序低功耗功能的时候发现，即使去掉 JP6 的跳线帽，程序依然在运行，进而怀疑
所测试的电流是否是准确的.

问题分析
问题复现
找一块 Nucleo-L053R8 开发板，直接下载范例程序，路径如下：
STM32Cube_FW_L0_V1.8.0\Projects\STM32L053R8-Nucleo\Examples\GPIO\GPIO_IOToggle
之后去掉板子上的 JP6 跳线，发现 LD2 依然可以闪烁，只是亮度降低了。再将 JP5 的跳线帽完全移除，LD2 依然是闪烁的。

原理分析
另外找一块 Nucleo-L476RG 的板子，下载了相同的 GPIO 反转程序，当去掉 JP6 的时候，LD2 直接停止闪烁。这两块板子的原理图都是一样的，那么为什么在 Nucleo-L476RG 的板子上正常的现象在 Nucleo-L053R8 上就有问题呢？
对比了一下板子的版本，发现 Nucleo-L053R8 是 MB1136 C2 版本，而 Nucleo-L476RG 是 MB1136 C3 版本，这两个版本有和区别呢？

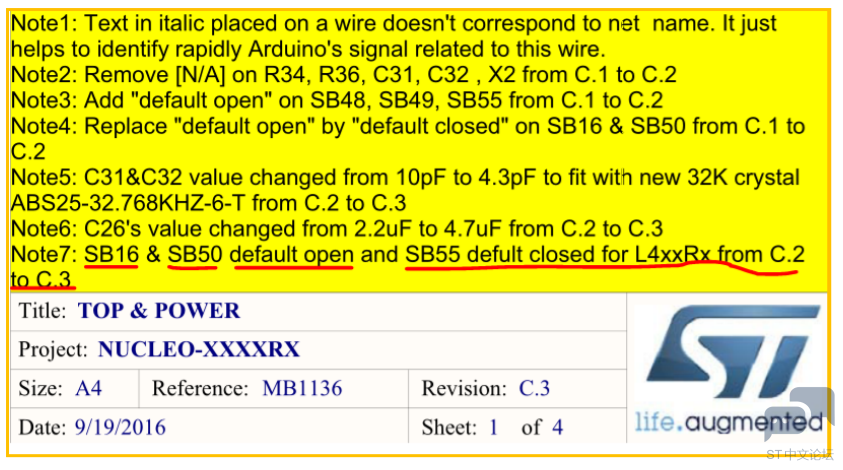

查找文档 UM1724 发现，在 C3 版本中，针对 L4xx 系列将 SB16 这个跳线的默认状态修改为了断开状态。

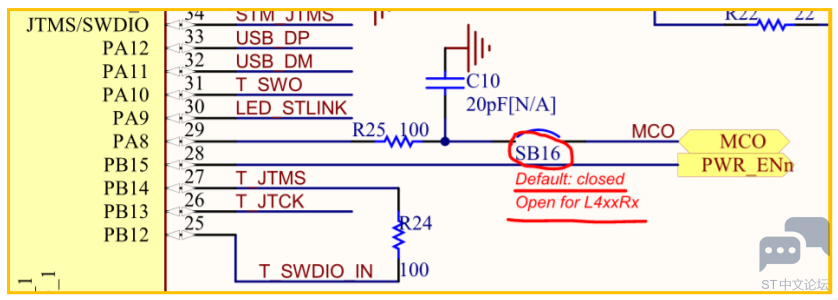

这个跳线的作用是什么呢？再看一样原理图，发现这个跳线是用板载的 ST-Link/V2-1 给目标 MCU 提供 8MHz 的时钟用的。我尝试将 SB16 去掉后，Nucleo-L053 的板子就正常了。

$_STM{BEUM)%I3WCN42LFNKV.png$

深入研究
这个问题其实是这样的：这个单独 MCO 输出的 8MHz 的时钟是可以当作电源来理解的，为什么呢？它本身和目标板连接上了GND，8MHz 的时钟输出，直接使用万用表去测量，有 2V 左右的电压（这个电压就是平均电压），这个电压直接作用在STM32L 的时钟输入管脚上，进而引起内部供电。STM32L053 的供电电压范围是 1.71-3.6V，所以这相当于连接了 2.0V 左右的电压源。这引起了 STM32L053 工作，LD2 闪烁也就是正常的了。

总结：
在我们 Nucleo 板子越来越多的被使用在低功耗的评估上，但因为版本的问题，有些细节的地方还是需要注意的。
