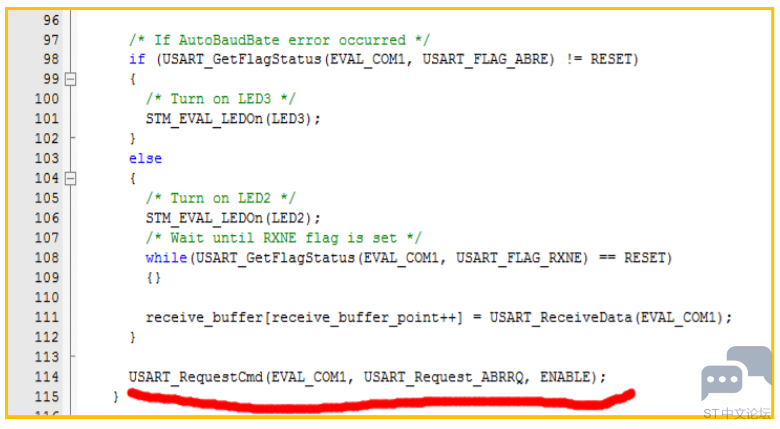

一. 前言1 A" A7 x* | p2 Y 某客户用 STM32F051 的芯片做了一个自动波特率的实验（代码是仿照 ST 库里面的例子写的），用串口发送数字键的 ASCII 码，在接收端只有奇数 ASCII 被确认。。 # w: y5 m# T3 Q% E + ~1 m$ {* k, m; }二．分析 0 f# z. v4 G& _- ^ C7 @客户使用的是 MDK 编译，版本是 4.72，观察了一下数据，没有被自动识别的都是 bit 0 为 0 的数据，客户例程中发送的数据为【a,a,b,b,c,c,d,d,e,e,f,f】。- P4 F% C* V3 d* p2 {. k( D! Y! z) N' T 7 R% w* i; J0 n' J# p - [* U+ ~9 ^! k. I6 y 2 r1 h( y# n, Z& Q* T! e4 E: ~三. 解决方法 + v4 P9 e$ ^) w U关于 USART 波特率自动检测的问题，查看了参考手册后发现。+ t9 n+ h5 q7 s1 F( k( w w3 K! g! F5 e1 w# i& _$ S ; \" t" ?$ v. A! y g 6 W4 `4 L1 a# S5 K h/ _! K 当使用自动检测模式 0 时，USART 会通过测试起始位来检测波特率，起始位是低电平，这要求数据帧在起始位之后的数据位必须为高，即需要传输的数据第一位为 1，客户的代码在每次接受一个字符后都会重新检测波特率，那么在发送偶字符时检测出来的波特率为错误的，数据接收出错。 4 V4 ~- @& ?# R1 t; c" I! U- [3 Z4 \/ @4 S+ A A3 _4 L' v & {- y+ \' C; ?; a$ b3 E: r4 V& p2 G( U( Q3 Q2 [) e 把这句话注释掉就可以了。不用每次接受字符后都重新检测波特率，或者在检测波特率之前保证传输的数据第一位为 1。 % F9 X4 h$ \" Y4 w0 I( L: B # O" f3 J* X7 |* g ( }" F# m4 S4 a( i1 x ' E) u; V; `$ T Q6 i" Q7 \, a% W. G

[复制链接]

STMCU小助手发布时间：2022-2-19 17:50

技术帖
文章封面:
文章简介:	STM32F0 的 USART 自动识别问题

一. 前言
某客户用 STM32F051 的芯片做了一个自动波特率的实验（代码是仿照 ST 库里面的例子写的），用串口发送数字键的 ASCII 码，在接收端只有奇数 ASCII 被确认。。

二．分析

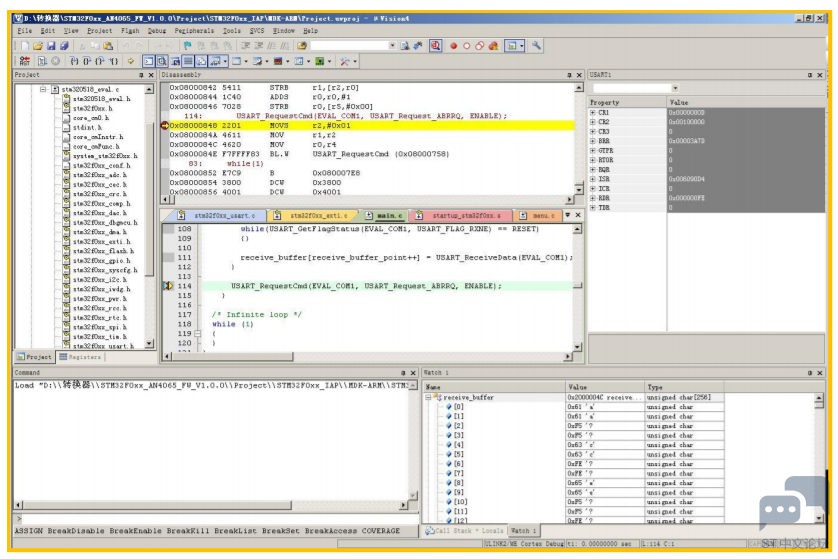

客户使用的是 MDK 编译，版本是 4.72，观察了一下数据，没有被自动识别的都是 bit 0 为 0 的数据，客户例程中发送的数据为【a,a,b,b,c,c,d,d,e,e,f,f】。

$HQSAVZGYEORB3$_LGP{N7XE.png$

三. 解决方法

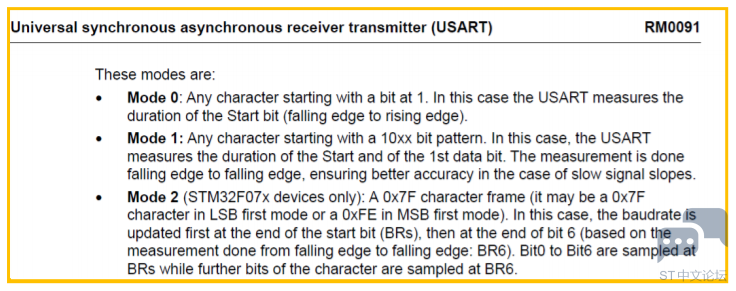

关于 USART 波特率自动检测的问题，查看了参考手册后发现。


当使用自动检测模式 0 时，USART 会通过测试起始位来检测波特率，起始位是低电平，这要求数据帧在起始位之后的数据位必须为高，即需要传输的数据第一位为 1，客户的代码在每次接受一个字符后都会重新检测波特率，那么在发送偶字符时检测出来的波特率为错误的，数据接收出错。
