客户在使用 STM32F334 芯片的时候，需要将 DAC 的通道内部链接在 COMP 上。而此时，对应的 PA5 和 PA6 想当作ADC2_IN2 和 ADC2_IN3,但是又担心这样的设置会不会产生影响，想让我们确认一下。
3 t/ x8 p: \1 m) g: h

0 M7 j+ a6 s) l: R2 E' m9 b2 H2 `# o2 a问题分析
" a3 f4 D' v6 |2 I$ ^# G! x查找资料

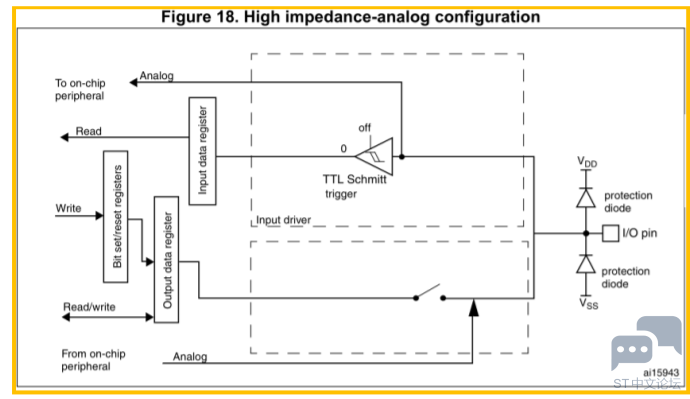

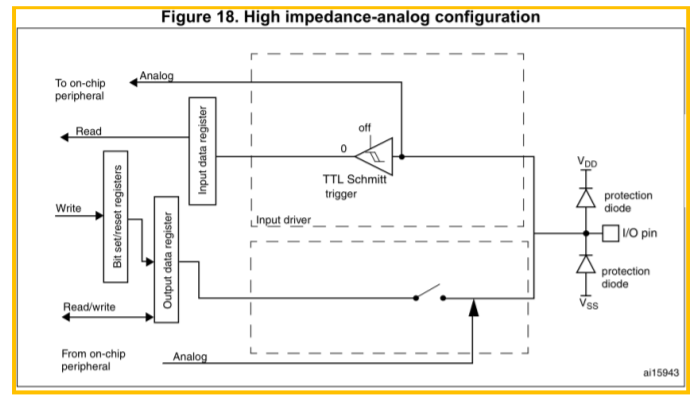

在 STM32F334 的数据手册上我们可以看到 GPIO 当作模拟功能时的框图。如下图所示。


3 R/ b! J% z" Z; d8 H

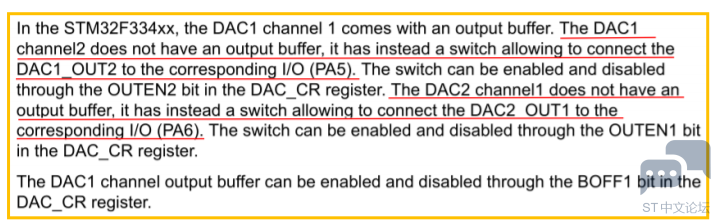

在上图中我们可以看到，当一个管脚当作 GPIO 的时候，实际上输出和输入是直接连接在一起的，这个给我的第一个想法就是这样在 DAC 输出的时候，肯定会影响 ADC 的数据采集。这样，是不是就意味着这样使用是不行的呢？我们接着又看 DAC 关于通道开关的描述：
1 g7 @  ~6 O5 O$ ?/ E: k& ^% }- d
: e- O0 N* X, a& d3 @, g0 _

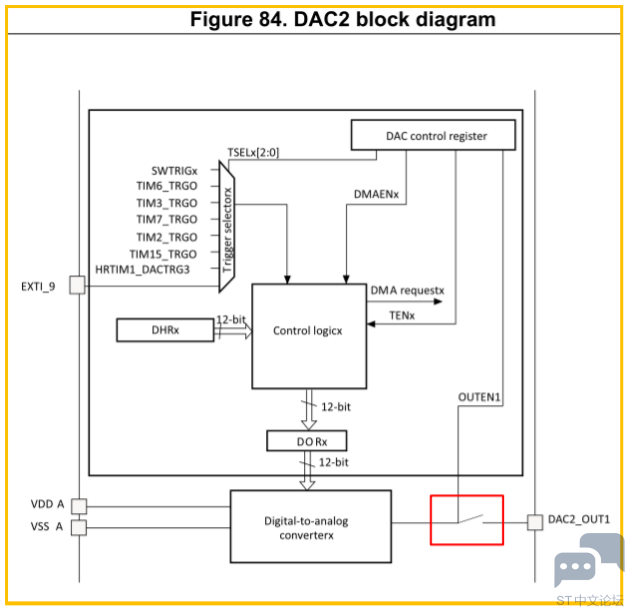

' N9 M" z4 o4 m/ W7 W' G从这段的描述中我们可以知道，PA5 和 PA6（DAC2_OUT2）其实是分别带有一个开关的（参见下图的红色框）。这个开关起到的作用就是在 DAC2 的输出 2 与 GPIO（PA6）之间做一个控制连接的作用。此时，如果是将 DAC 的通道与 GPIO 断开，就算 GPIO 当作了 ADC 的功能，它也不会对 ADC 采集的电压有影响了。

+ I. {6 K/ O& g+ \

) U. l4 u1 T: Q: }; J) @9 e+ m
$ g3 |* E4 F4 u总结：
STM32F334 的 PA5 和 PA6 在 DAC 通道与 GPIO 断开的情况下是可以当作 ADC 的管脚的。
