前言
目前很多用户在使用 STM8 的时候使用了 16MHz 的内部振荡或者外部晶体来作为时钟源。事实上，STM8 家族中有些系列是支持最高 24MHz 主频的，比如 STM8S207、STM8AF52，等等。那么，需要更快的运行速度时，是否只需要使用更高的主频就可以直接运行了呢？

问题
某客户在其产品的设计中，使用了 STM8AF52A9。客户工程师称其一段以前已经验证过的代码，使用 STVP 下载后无法正常运行。但是他试过在 IAR for STM8 中是可以正常调试的，不知道为何使用 STVP 后就无法正常工作了呢？

调研
1.了解问题
使用编译好的.s19 文件使用 STVP 烧写到 STM8AF52A9，发现上电后是无法正常工作的。观察用户代码，在 IAR 中进入调试状态，可以断点调试，单步调试，都可以。不过，最后发现在线调试时，一旦运行到以下代码时，程序就死掉了。

status = CLK_ClockSwitchConfig(CLK_SWITCHMODE_AUTO, CLK_SOURCE_HSE, DISABLE,$ C s F* B# [' D
CLK_CURRENTCLOCKSTATE_DISABLE);

复制代码

2.分析问题
STM8 上电后默认的主时钟源为内部 HSI RC 时钟的 8 分频，即 fHSI/8。原因是 HSI 时钟的稳定时间短，而 8 分频可保证系统在较差的 VDD条件下安全启动。等主时钟源稳定后，用户可以自行将主时钟切换到其他时钟源上。

先来看一下刚才这个函数的原型：

ErrorStatus CLK_ClockSwitchConfig(CLK_SwitchMode_TypeDef CLK_SwitchMode,8 O+ g2 t' H" n( y6 }+ F' G
CLK_Source_TypeDef CLK_NewClock, FunctionalState ITState, CLK_CurrentClockState_TypeDef; t% \4 P' ~4 u! J0 d
CLK_CurrentClockState)

复制代码

它的作用在于切换时钟源。CLK_SwitchMode 代表使用的切换方式，有自动切换和手动切换；CLK_NewClock 代表新的时钟源；ITState 代表是否使能或禁用中断；CLK_CurrentClockState 代表切换后原时钟源的状态是否保持或关闭。所以，用户代码的意思就是：使用自动切换方式，切换主时钟到 HSE，不产生中断，切换后原主时钟源关闭。

切换主时钟源后程序就出问题这种情况，看来问题很可能出在 HSE 上，必须对外部晶振进行检测。原本思考是否 HSE 外部晶体的振荡是否存在什么问题，但是在使用示波器进行检测后发现 HSE 已经是在正常的振荡当中了，而且波形很漂亮。但是，在示波器上看到频率是 24MHz。检查晶体上的标记，果然是 24MHz 的频率。所以，客户在使用 STM8AF52A9 时，为了提高性能，使用了最高主频 24MHz。

客户所遇到的问题应该就出在 24MHz 的使用上了。客户以前使用都是 16MHz 的主频。STM8 要求，如果用户使用的主时钟频率超过了 16MHz，那么 Flash 以及 EEPROM 的访问需要配置 1 个等待周期。

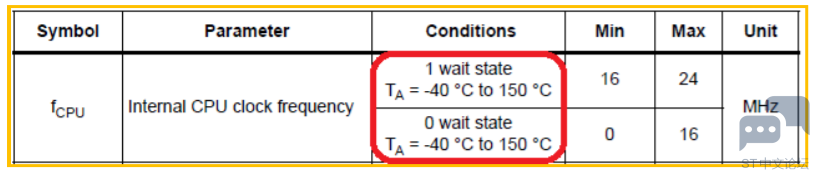

STM8AF52A9 数据手册可见如下：

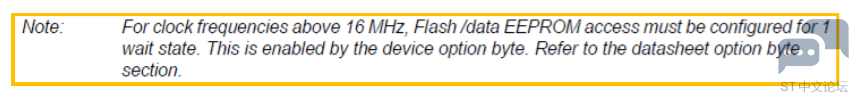

参考手册 RM0016 在 HSE 的描述中，也提到了：


对于选择 0 等待周期还是 1 等待周期，必须在选项字节中选择。检查芯片的选项字节，发现选择的是 0 等待周期，所以问题就是就出在这了。

3.问题解决

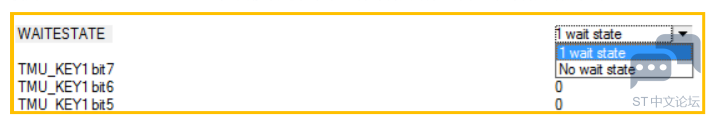

使用 STVP，在 OPTION BYTE 页面修改选项字节，将等待周期设置为 1 个等待周期，如下：
