前言
: n, b* a1 q  D- n+ L, [某公司用 ST 的 STM32L476 在水表上，在开启时钟安全系统（CSS）之后，发现 MCU 重启后，LSE 无法正常启动，通过示波器看，发现 LSE 已经正常起振。这是由于他们对 CSS 的了解不够，应用错误导致，下面我们来深入了解一下 MCU 内部的时钟安全系统。

时钟安全系统
功能介绍
时钟安全系统主要功能是检测外部时钟（HSE 和 LSE，LSE 只有在某些系列存在，如STM32L4），当外部时钟发生故障时，此振荡器将自动禁止，一个时钟故障时间将发送到高级控制定时器 TIM1 和 TIM8 的断路输出（刹车），并同时产生一个中断来向软件通知此故障（时钟系统中断，CSSI），以使 MCU 能够执行救援操作，这是一个不可屏蔽中断（NMI）。

- N2 z5 E7 M5 P0 F
) \# J/ w6 W) L3 o3 [. q关键因素
! \1 b, \, @( Z' {# ?1：LCECSSON 必须在 LSERDY 置位后设置。
2 T& Z$ `5 F4 I; X  |2 M; G2：CSS 可以工作在系统复位上（除了上电复位），因为它受控于备份域，所以要注意RCC_BDCR 上的寄存器，并不会在系统复位后被清除。
* B( L! I' G* W8 v9 D0 h/ I1 |% f3：CSS_LSE 和 RTC Tamper,TimeStamp 复用 EXIT Line19.所以不仅要使能 NVIC（复用TAMP_STAMP_IRQn），还要使能 EXIT（EXTI->IMR1 |= ((uint32_t)0x00080000)）。
实际应用
1：时钟使能
+ E( ]' w) V; R( M- l# z7 X

1. SystemClock_Config(); //里面主要设置主时钟，LSE 的使能

复制代码

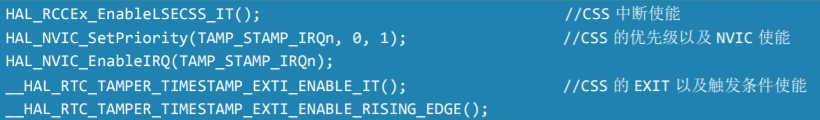

- F& d3 |& b" N3 t& Z' x2：CSS 以及中断使能

1. HAL_RCCEx_EnableLSECSS_IT(); //CSS 中断使能
   % m' ?" c: i  l2 P
2. HAL_NVIC_SetPriority(TAMP_STAMP_IRQn, 0, 1); //CSS 的优先级以及 NVIC 使能

3. HAL_NVIC_EnableIRQ(TAMP_STAMP_IRQn);

4. __HAL_RTC_TAMPER_TIMESTAMP_EXTI_ENABLE_IT(); //CSS 的 EXIT 以及触发条件使能

5. __HAL_RTC_TAMPER_TIMESTAMP_EXTI_ENABLE_RISING_EDGE();

复制代码

3：CSS 的中断处理

1. void TAMP_STAMP_IRQHandler(void) //中断函数和 TAMP&STAMP 复用,在

2. { //HAL_RCC_NMI_IRQHandler();二次检测即可
   2 ^+ l' U0 b% @: B" X. }
3. HAL_RCC_NMI_IRQHandler();
   " m2 Y% U0 k9 U# a6 A
4. }

复制代码

1. void HAL_RCC_NMI_IRQHandler(void)

2. {
   4 @6 h/ W# }" j6 C8 R0 o
3. /* Check RCC CSSF interrupt flag */
   0 G' S; u. Q+ d( F4 o( t$ [
4. if(__HAL_RCC_GET_IT(RCC_IT_CSS)|__HAL_RCC_GET_IT(RCC_IT_LSECSS)) //二次判断

5. {
   % j/ B" C" k; J7 A
6. /* RCC Clock Security System interrupt user callback */
   / ^0 o0 f* `4 n8 l
7. HAL_RCC_CSSCallback();
   : f- B% s0 u& l$ [$ B" |/ H
8. }

9. }
   ) v3 t! ?0 K1 h2 e" V
10. void HAL_RCC_CSSCallback(void) //中断函数处理

11. {
    - U7 m/ G9 ~/ y; ?- V
12. RCC_OscInitTypeDef RCC_OscInitStruct;

13. HAL_RCCEx_DisableLSECSS();
    6 u3 P+ j$ C6 Z$ J1 {$ H* @
14. __HAL_RCC_ENABLE_IT(RCC_CICR_LSECSSC); //清除相关标志位
    ! ^) d9 j, z4 O! j; K
15. __HAL_RCC_ENABLE_IT(RCC_CICR_CSSC);
    1 Q& k, m+ |+ J9 Z% z/ M& e# D
16. __HAL_RCC_CLEAR_IT(RCC_IT_CSS);

17. __HAL_RCC_CLEAR_IT(RCC_IT_LSECSS);
    3 e# d5 `( o: H, b
18. __HAL_RCC_BACKUPRESET_FORCE(); //这部份最重要,当 CSS 中断触发之后,LSECSSD 被置位了,
    ( h# x( m+ z$ a0 ~( b+ E5 f
19. __HAL_RCC_BACKUPRESET_RELEASE(); //必须要在中断内复位清除, 不然会一直被触发,就算系统
      s! T, k& _) K* k
20. //复位了,也会导致 LSE 不能置位 LSERDY

21. __HAL_RTC_TAMPER_TIMESTAMP_EXTI_CLEAR_FLAG(); //清 LSE 的 EXIT 标志

22. RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_LSI; //转为 LSI
    9 Z) X7 O4 l$ |4 Z2 i6 u9 I" \
23. RCC_OscInitStruct.LSIState = RCC_LSI_ON;

24. RCC_OscInitStruct.LSEState = RCC_LSE_OFF;

25. RCC_OscInitStruct.PLL.PLLState = RCC_PLL_NONE;

26. if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
    4 U! k' [# Q3 }1 t% f8 \9 Y  ]
27. {
    # U: B! x; {6 t$ f2 G. |& F0 Q7 s- H
28. Error_Handler();
    2 L: F* k2 I) b7 Y
29. }

30. }

复制代码
