前言
% {9 E8 C. `7 j! j有些时候，我们总是按自己的想法，觉得不会有问题的时候，出现了一些看起来奇奇怪怪的问题，只不过最后还是可以发现这是有理可据的。

' ?& P' D% G# O0 [2 Z7 @1 z问题
7 a% X: P* n0 d9 T1 G" a某客户在其产品的设计中，使用了 STM32F411VET6。客户工程师在开发过程中，尝试使用 STM32 ST-LINK Utility 软件配合ST-LINK 给 32F411EDISCOVERY 板上的 STM32 加上 Level 1 的读保护。工程师发现，原本在板子上正常运行的代码，加上读保护后，就不运行了。按了板上的 RESET 按键也无济于事。

调研
$ E2 [7 t9 Y; ]3 B* l1.了解问题
! ]% h2 i3 c" b" y2 D, L客户工程师使用 32F411EDISCOVERY 来验证读保护的功能。

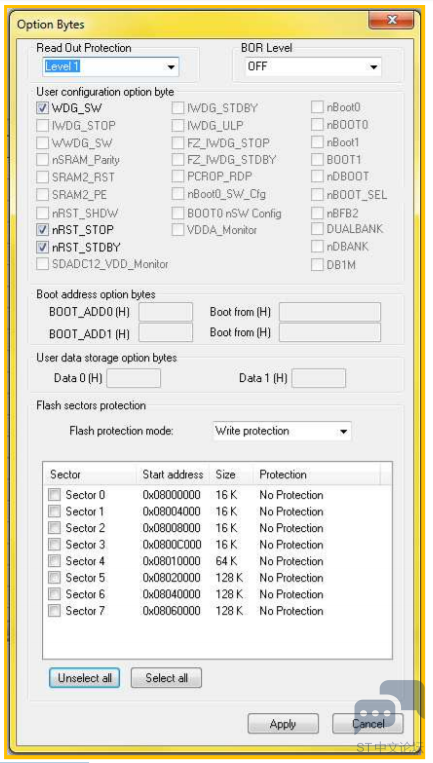

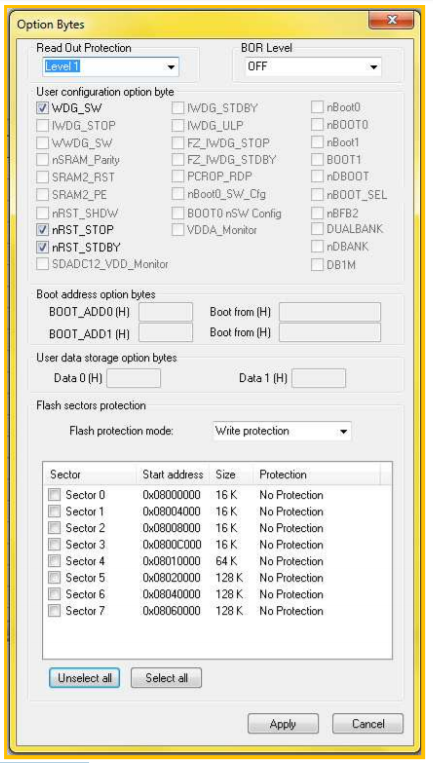

客户打开 STM32 ST-LINK Utility 软件，点击“连接 Connect to the target”按钮，再把功能代码下载到板上的STM32F411VET6，实现跑马灯的功能。然后，点击“Target → Option Bytes”调出选项字节对话框，将读保护 Read OutProtection 设置为 Level 1，如下：

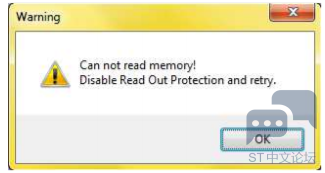

点击“Apply”之后，STM32 ST-LINK Utility 就将选项字节烧写进去了。此时，弹出一个对话框：
0 N& B' z& a2 d3 N/ j. C


4 ^# k0 ?& H" }& [" B! i5 w此对话框告知我们无法读取存储器。这是对的，因为我们已经将读保护设置成 Level 1 了，点击“OK”就可以了。
4 @2 n9 p5 q( t3 X2 r此时，客户所说的问题来了，板子上的跑马灯不跑了，按下板上的 Reset 按键也没用，程序没有运行。

2.问题分析
关于此问题，需要查找一份比较老的编程手册 PM0075。此文档虽然是 STM32F10xxx 的编程手册，但是有些内容还是值得我们借鉴的，比如现在遇到的这个问题
# [( Q: r; ~6 }! K8 {, M: T: f# ?。
6 F: F' ^* x9 K, C% w3 P# ]翻到 2.4.1 Read Protection 章节，在这里，我们看到如下的句子：

' p, r/ J' g1 y' K+ Z

第一句话的意思是：读保护是在设置 RDP 选项字节后，再执行一次系统复位以重载新的 RDP 选项字节后才生效的。接下来的这个注意就很重要了，它的意思是：当读保护被设置的时候调试器仍然通过 JTAG/SWD 连接在目标芯片，那么要让选项字节生效，必须执行一次上电复位，而不是系统复位，目的是断开调试器的连接。
) K% E1 a2 S2 n. B8 p
9 W0 e( T4 \( X( K& b; Q2 D( _4 x对于使用 STM32 ST-LINK Utility 来更改 RDP 选项字节的操作，正好符合了这两句话的意思，ST-LINK 还通过 SWD 接口接在 STM32F411VET6 上，所以需要一次上电复位才可以。
8 _( d" Z/ c5 C' s# i3 Y& b$ j

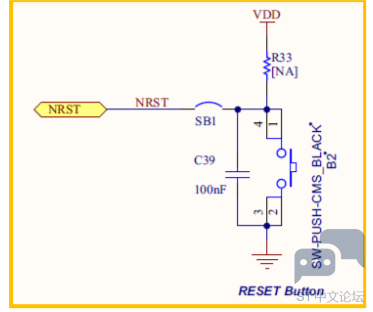

那为什么按下 Reset 键也没用呢？我们看一下 32F411EDISCOVERY 的电路图，看到 RESET 键的电路如下：

& @% @; f( M0 Y: p( w0 f5 y
3 W2 [  K0 z+ d  @8 L9 g7 K7 _
+ _6 M* V* p0 |& o6 a, Q5 T此按键是接到 STM32F411VET6 的 NRST 引脚上的。

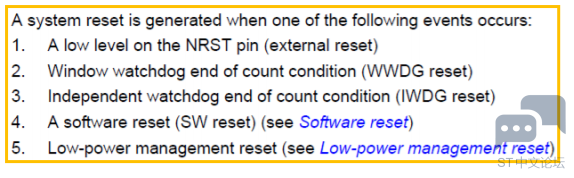

来看一下 STM32F411 参考手册 RM0383 关于 System Reset 的定义：

- V: l; {8 w. ]" G
# u' ]. e& ^: J! P/ e  L
在 NRST 引脚上产生的低电平复位，也就是外部复位，是属于系统复位 System Reset 的一种。这就是为什么在 Discovery 板上按 RESET 键不能起作用的原因了。

) p( ]: X2 m# A0 t% {3.问题解决
只要将 32F411DISCOVERY 板连接到 PC 的 USB 断开，让其断电后，重新插入 USB 口，上电，就可以看到跑马灯程序又在运行了。


结论
. U: V7 ~8 x& R! r6 i0 Y由于使用 STM32 ST-LINK Utility 给 STM32 设置读保护时，需要 ST-LINK 调试器通过 JTAG/SWD 连接到 STM32 上进行选项字节的更新，要使更新生效，必须让 STM32 重新上电，执行上电复位才行。
1 b+ M9 ], q- x0 c0 y9 A3 _
! {# F. E" [- |/ U5 E7 Y  c
1 B* f; S9 ~# F! y6 `" o处理
使用 STM32 ST-LINK Utility 给 STM32 设置读保护之后，需要重新上电才可激活新的选项字节并运行程序。
