前言
本篇 LAT 的内容简介了 STM32 ST-LINK Utility 的 Hot Plug 功能。
问题：
客户反映，使用 STM32 某型芯片时，上电以后芯片未能正确启动；怀疑芯片是从 system memory 启动。

分析：
1、检查硬件：电源，NRST 电路，Boot0 配置，确认硬件平台基本符合要求。其中，电源的去耦电容部分在走线上可以改进，但是在实验室环境下应该不至于导致芯片不能工作。
2、使用仿真器进行调试客户程序，发现一切正常。
3、断开仿真器，芯片单独上电运行，未出现预期结果。

处理：
在 STM32 ST-Link Utility 中，有一个 Hot Plug 功能，可以用它来辅助查看一些信息。


首先，将目标板上电。

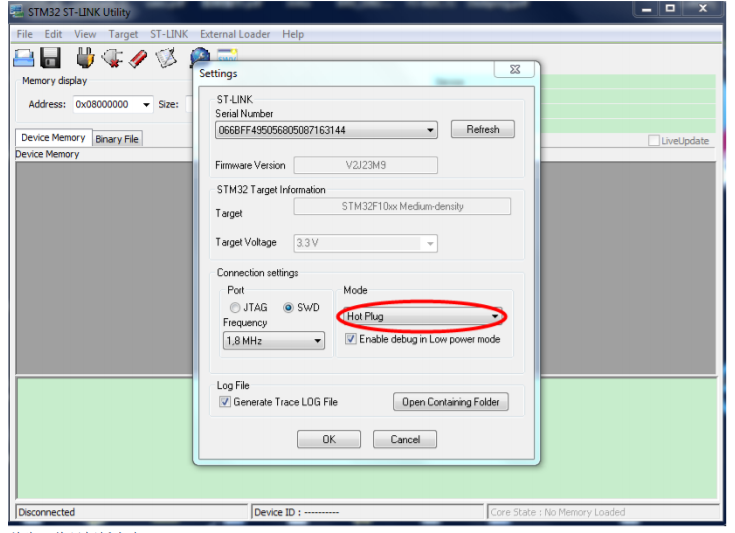

然后，使用 ST-Link 并在软件中设置使用 Hot Plug 连接，如上图所示。

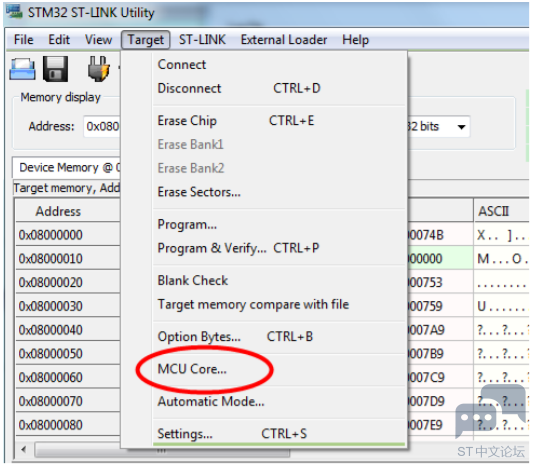

在正常连接以后，按照下图选择：

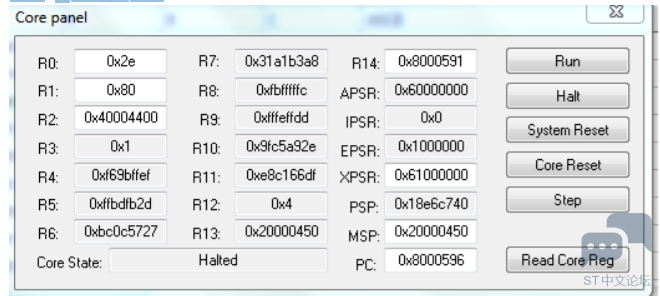

此时，会出现如下界面：

$3_(DF1LSX`~D[YDP})%{AQ9.png$

经过上述步骤，查看 PC 值，发现实际上芯片已经执行到 0x08000000 以后，并非先前所认为的芯片没有正常启动。进一步了解，发现用户将自己的应用程序从某个地址开始烧入，但在其之前有一段客户自己的程序用来执行 bootloader 功能。也就是说，芯片上电以后程序已经执行，但是由于某种原因，一直陷在第一段应用程序中没有执行下去。为了验证这个推断，重新编写测试程序（例如 IO 翻转）烧入 0x08000000。上电以后如预期的那样在相应的 IO 上观察到了波
形。

结论：
经过上述处理，证实该案例是由应用程序引起而非芯片未能启动。因此，当客户根据第一段程序代码进行检查后顺利解决该

问题。
Hot Plug 功能操作比较简单，但是由于不是仿真调试，往往不为人注意。在调试时，结合其他调试手段恰当使用该功能有时会起到事半功倍的效果。
