1 前言
. c7 U) m/ I/ U" b* O" l5 L% K出于性能方面的考虑，有的时候，我们希望知道 CPU 的使用率为多少，进而判断此 CPU 的负载情况和对于当前运行环境是否足够“胜任”。本文将介绍一种计算 CPU 占有率的方法以及其实现原理。

# {/ t* z4 T& v! ^" s* c2 移植算法
  _2 W) V7 C4 A1 X8 ^5 S6 h2.1 算法简介
此算法是基于操作系统的，理论上不限于任何操作系统，只要有任务调度就可以。本文将以 FreeRTOST 为例来介绍本算法的使用方法。

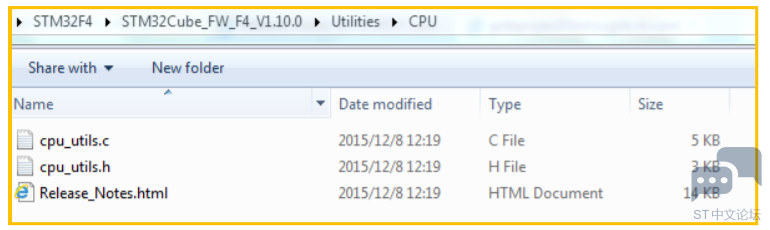

& j9 S+ w4 s6 }/ ]9 X, \本文所介绍的算法出处为随 Cube 库一起提供的，它在 cube 库中的位置如下图所示：
# f. m3 G( R3 c2 E
& c0 _, P; H  o. I

本文将以 STM32F4 为例，测试环境为 STM3240G-EVAL 评估板。

2.2 开始移植
本文以 CubeF4 内的示例代码工程STM32Cube_FW_F4_V1.10.0\Projects\STM324xG_EVAL\Applications\FreeRTOS\FreeRTOS_ThreadCreation 为例，IDE使用 IAR。

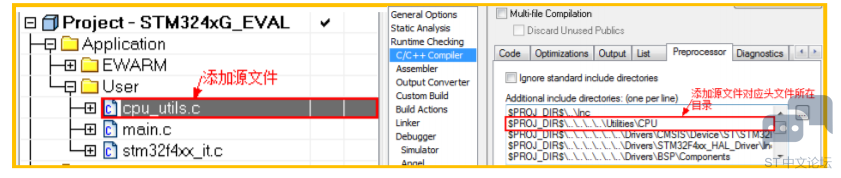

% q9 Y6 H' R% f& _5 G第一步：使用 IAR 打开 FreeRTOS_ThreadCreation 工程，将 cpu_utils.c 文件添加到工程，并在工程中添加对应头文件目录：
" T& c1 c& I* A  C2 g- i( }
" `& G1 W* M0 s0 ~, [' \7 F
8 S# z2 C0 x, Q: H5 Q
( m6 [/ n9 B; m0 r: y6 O0 m. O7 V- J第二步：打开 FreeRTOST 的配置头文件 FreeRTOSConfig.h 修改宏 configUSE_IDLE_HOOK 和 configUSE_TICK_HOOK的值为 1：
# a  w) p  {' l

1. #define configUSE_PREEMPTION 1

2. #define configUSE_IDLE_HOOK 1 //修改此宏的值为 1

3. #define configUSE_TICK_HOOK 1 //修改此宏的值为 1
   # `. F9 T- x  z! H  P6 u8 H9 g/ q3 ~
4. #define configCPU_CLOCK_HZ ( SystemCoreClock )
   5 E9 Y' o4 a# e5 _
5. #define configTICK_RATE_HZ ( ( TickType_t ) 1000 )
   ( l8 E# f8 R- g$ g
6. #define configMAX_PRIORITIES ( 8 )
   ' E! d5 e% @1 g! T
7. #define configMINIMAL_STACK_SIZE ( ( uint16_t ) 128 )

复制代码

! A0 n0 y) h3 z" u7 f+ Z第三步：继续在 FreeRTOSConfig.h 头文件的末尾处添加 traceTASK_SWITCHED_IN 与 traceTASK_SWITCHED_OUT 定义：
3 \3 J- I- `6 A

1. #define traceTASK_SWITCHED_IN() extern void StartIdleMonitor(void);

2. StartIdleMonitor()

3. #define traceTASK_SWITCHED_OUT() extern void EndIdleMonitor(void);
   7 [7 k. d6 r& ?3 B6 n9 `0 @
4. EndIdleMonitor()

复制代码

第四步：在 main.h 头文件中 include “”cmsis_os.h“”
Main.h :
4 {. ^. l  V& @' N+ U: t5 r, H

1. #include "stm32f4xx_hal.h"

2. #include "stm324xg_eval.h"
   ; e0 X: M# c! {; `8 r
3. #include "cmsis_os.h" //添加包含此头文件
   3 J/ {2 r4 U; w+ k8 a; R9 `  s4 b
4. //…

复制代码

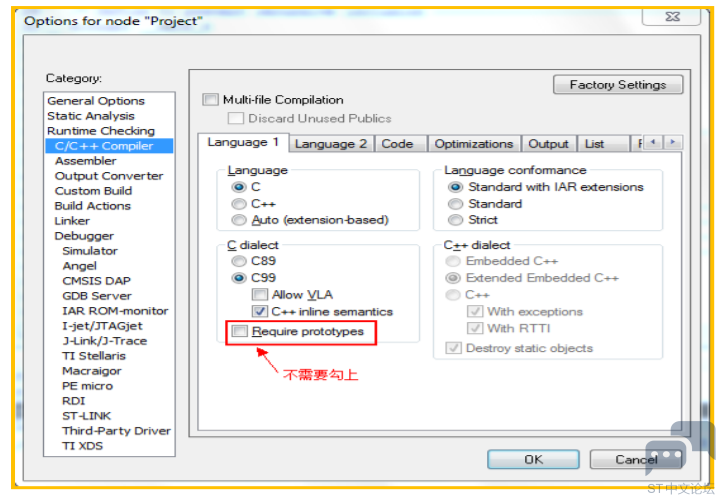

5 p" h9 _9 F, M/ k第五步： 修改工程属性，使编译过程不需要函数原型：

5 B$ Q: y! i: H; u( w" i7 ^8 l/ F

! \" {9 R7 x+ ^6 }! I- V( Z  F4 D) l第六步：在工程中任何用户代码处都可以调用 osGetCPUUsage()函数来获取当前 CPU 的使用率：
. f. d, p1 o( v2 d9 |/ H

1. static void LED_Thread2(void const *argument)

2. {

3. uint32_t count;

4. uint16_t usage =0;

5. (void) argument;
   9 c2 {6 h) G9 X* q2 |& ]* U  J2 {
6.
   $ o' y/ U5 V$ \
7. for(;;)

8. {
   . A' \9 T% W. S( D
9. count = osKernelSysTick() + 10000;

10.

11. /* Toggle LED2 every 500 ms for 10 s */

12. while (count >= osKernelSysTick())
    $ ?9 x3 w: x! q3 N+ p. ^( W
13. {
    7 a4 F! V/ Y3 I! |' D2 C
14. BSP_LED_Toggle(LED2);
    0 ~3 u1 n$ A5 y3 ?$ Y, _
15.

16. osDelay(500);
    8 s( b" q: G9 ^- n5 }
17. }

18. usage =osGetCPUUsage(); //获取当前 CPU 的使用率

19. /* Turn off LED2 */
    - ^4 ^  `8 S+ U& C3 Y" r
20. BSP_LED_Off(LED2);

21.
    3 ?5 r( n8 a8 N2 \, m9 d7 f, i
22. /* Resume Thread 1 */

23. osThreadResume(LEDThread1Handle);

24.
    0 B4 E/ V% {' U6 n- B1 O
25. /* Suspend Thread 2 */
    & ~7 j- R& T7 D4 R& Y, {- M1 [
26. osThreadSuspend(NULL);

27. }

28. }

复制代码

第七步：编译并运行测试

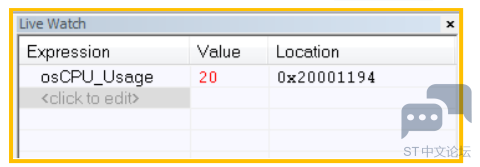

在调试状态下使用 Live Watch 窗口监控全部变量 osCPU_Usage 的值：

4 z' \$ i, b' Z3 d0 n+ E# [7 p

: T2 l: H+ H' }; E+ W( [osCPU_Usage 是在 cpu_utils.c 文件中定义的全局变量，表示当前 CPU 的使用率，是个动态值，由上图可以，CPU 使用率的动态值为 20%。实际在代码中是按第六步中调用 osGetCPUUsage()函数来获取当前 CPU 的使用率的。
4 t7 n0 F. V8 r' t( r/ ^至此，算法使用方法介绍完毕。
- B# H" r0 g4 v" d
3 算法实现原理分析
操作系统运行时是不断在不同的任务间进行切换，而驱动这一调度过程是通过系统 tick 来驱动的，即每产生一次系统 tick 则检查一下当前正在运行的任务的环境判断是否需要切换任务，即调度，如果需要，则触发 PendSV，通过在 PendSV 中断调用vTaskSwitchContext()函数来实现任务的调度。而本文所要讲述的 CPU 使用率算法是通过在一定时间内（1000 个时间片内），计算空闲任务所占用的时间片总量，100 减去空闲任务所占百分比则为工作任务所占百分比，即 CPU 使用率。

1. void vApplicationIdleHook(void)

2. {

3. if( xIdleHandle == NULL )
   : f0 g, Z$ g  _; @! i! `# Q- c
4. {
   . I# ~& \( h9 c* g: F* @5 f" ^
5. /* Store the handle to the idle task. */
   8 |! O4 k9 N7 |
6. xIdleHandle = xTaskGetCurrentTaskHandle(); //记录空闲任务的句柄

7. }
   7 Z/ X& f+ |& E2 M7 W6 I2 l' _" {
8. }

复制代码

; E- Q9 i+ |% k; k此函数为空闲任务钩子函数，每次当切换到空闲任务时就会运行此钩子函数，它的作用就是记录当前空闲任务的句柄并保存到全局变量 xIdleHandle。

1. void vApplicationTickHook (void)
   5 Y1 {! r! X5 p/ n/ F. z
2. {
   - C& D, m  c0 I2 f; v
3. static int tick = 0;

4.

5. if(tick ++ > CALCULATION_PERIOD) //每 1000 个 tick,刷新一次 CPU 使用率
   % X" G9 t0 ~. @3 h3 ^
6. {

7. tick = 0;

8.

9. if(osCPU_TotalIdleTime > 1000)

10. {

11. osCPU_TotalIdleTime = 1000;

12. }

13. osCPU_Usage = (100 - (osCPU_TotalIdleTime * 100) / CALCULATION_PERIOD); //这行代码就是
    9 l' x, @* U7 d3 G, m( n
14. CPU 使用率的具体计算方法了

15. osCPU_TotalIdleTime = 0;
    ) Z4 D4 ?( x5 t, x, e+ a- i" n
16. }
    # j9 D2 n" V$ b
17. }

复制代码

此函数为操作系统的 tick 钩子函数，即每次产生系统 tick 中断都会进入到此钩子函数。此钩子函数实际上就是具体计算 CPU使用率的算法了。osCPU_TotalIdleTime 是一个全局变量，表示在 1000 个 tick 时间内空闲任务总共占用的时间片，CALCULATION_PERIOD 宏的值为 1000，即每 1000 个 tick 时间内重新计算一次 CPU 的使用率。
下面两个函数就是如何计算 osCPU_TotalIdleTime 的：

1. void StartIdleMonitor (void)
   % Y1 ~2 k. n1 K0 N
2. {
   ) U1 c. X% l+ c5 e( v
3. if( xTaskGetCurrentTaskHandle() == xIdleHandle ) //如果是切入到空闲任务

4. {
   8 P/ q* Q+ w/ `5 X+ }1 y
5. osCPU_IdleStartTime = xTaskGetTickCountFromISR();//记录切入到空闲任务的时间点

6. }
   5 ?' W/ P, Z6 [5 M9 S# X% e) l3 Q' |
7. }
   7 Y0 D. Z) O9 r% J
8. void EndIdleMonitor (void)

9. {
   0 o( [2 {% V0 [* p1 i) o
10. if( xTaskGetCurrentTaskHandle() == xIdleHandle ) //如果是从空闲任务切出

11. {

12. /* Store the handle to the idle task. */
    . i" U$ _8 h! V" ^# `
13. osCPU_IdleSpentTime = xTaskGetTickCountFromISR() - osCPU_IdleStartTime; //计算此次空闲
    ' K9 Y. x! A3 _
14. 任务花费多长时间
    5 t' a  o! }1 H* ~7 w$ |' v
15. osCPU_TotalIdleTime += osCPU_IdleSpentTime; //空闲任务所占时间进行累加

16. }
    - F# P  z# F& b- e
17. }

复制代码

- X! o8 ?. T7 c/ _* `$ n这两个函数是调度器钩子函数，在调度器进行任务切进和切出时分别回调，StartIdleMonitor()函数记录切换到空闲任务时的时间点，EndIdleMonitor()则在推出空闲任务时计算此次空闲任务花费多长时间，并累加到 osCPU_TotalIdleTime，即空闲任务总共占用的时间片。

1. uint16_t osGetCPUUsage (void)
   5 U5 n/ ], u5 H7 _, e5 c
2. {
   ; y+ i: q0 r; T) o) z0 s
3. return (uint16_t)osCPU_Usage; //直接返回全局变量 osCPU_Usage，即 CPU 使用率
   5 T: P2 C1 p3 C& w# v
4. }

复制代码

全局变量 osCPU_Usage 保存的就是 CPU 的使用率，它是在操作系统的 tick 钩子函数中每隔 1000 个 tick 就被重新计算一次。
& l: |0 \. M1 k- g. ?8 V
# _9 F* y( S1 [" T
6 E) {# p! o. a# Q+ g4 结论
通过此方法可以很好的用来评估 STM23 MCU 的运行性能。
