GPIO是通用输入/输出端口的简称，是STM32可控制的引脚。GPIO的引脚与外部硬件设备连接，可实现与外部通讯、控制外部硬件或者采集外部硬件数据的功能。

    STM32F103ZET6芯片为144脚芯片，包括7个通用目的的输入/输出口（GPIO）组，分别为GPIOA、GPIOB、GPIOC、GPIOD、GPIOE、GPIOF、GPIOG，同时每组GPIO口组有16个GPIO口。通常简略称为PAx、PBx、PCx、PDx、PEx、PFx、PGx，其中x为0-15。

    STM32的大部分引脚除了当GPIO使用之外，还可以复用为外设功能引脚（比如串口），这部分在【STM32】STM32端口复用和重映射（AFIO辅助功能时钟） 中有详细的介绍。

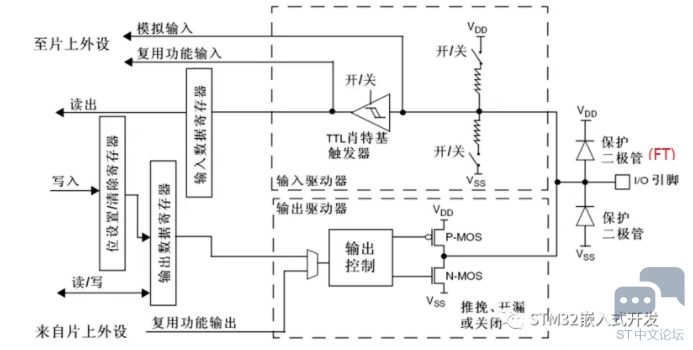

GPIO基本结构

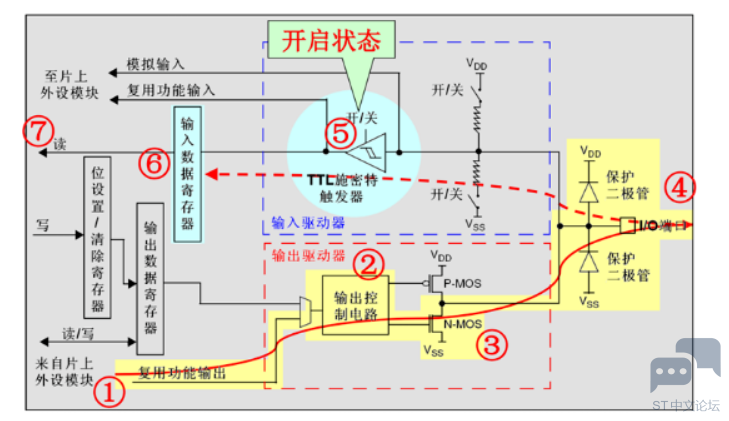

    每个GPIO内部都有这样的一个电路结构，这个结构在本文下面会具体介绍。

电路图分析
- @' E0 P7 j9 L7 h; l( o7 I$ k: s

    保护二极管：IO引脚上下两边两个二极管用于防止引脚外部过高、过低的电压输入。当引脚电压高于VDD时，上方的二极管导通；当引脚电压低于VSS时，下方的二极管导通，防止不正常电压引入芯片导致芯片烧毁。但是尽管如此，还是不能直接外接大功率器件，须加大功率及隔离电路驱动，防止烧坏芯片或者外接器件无法正常工作。
$ e2 ^7 v: _+ b) a9 h2 P7 U2 q    P-MOS管和N-MOS管：由P-MOS管和N-MOS管组成的单元电路使得GPIO具有“推挽输出”和“开漏输出”的模式。这里的电路会在下面很详细地分析到。
( Z4 x5 `9 L2 d0 L    TTL肖特基触发器：信号经过触发器后，模拟信号转化为0和1的数字信号。但是，当GPIO引脚作为ADC采集电压的输入通道时，用其“模拟输入”功能，此时信号不再经过触发器进行TTL电平转换。ADC外设要采集到的原始的模拟信号。
6 n3 z7 A! E! g  p; X    这里需要注意的是，在查看《STM32中文参考手册V10》中的GPIO的表格时，会看到有“FT”一列，这代表着这个GPIO口时兼容3.3V和5V的；如果没有标注“FT”，就代表着不兼容5V。

STM32的GPIO工作方式

   GPIO支持4种输入模式（浮空输入、上拉输入、下拉输入、模拟输入）和4种输出模式（开漏输出、开漏复用输出、推挽输出、推挽复用输出）。同时，GPIO还支持三种最大翻转速度（2MHz、10MHz、50MHz）。每个I/O口可以自由编程，但I/O口寄存器必须按32位字被访问。

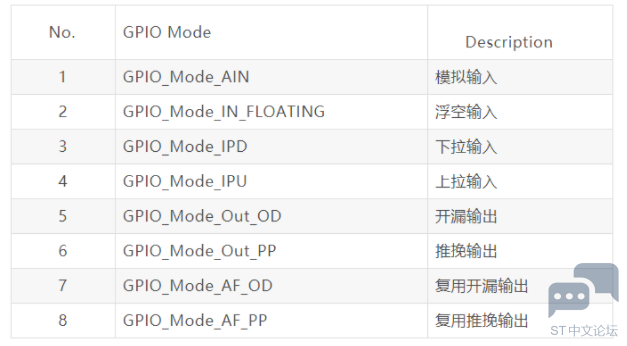

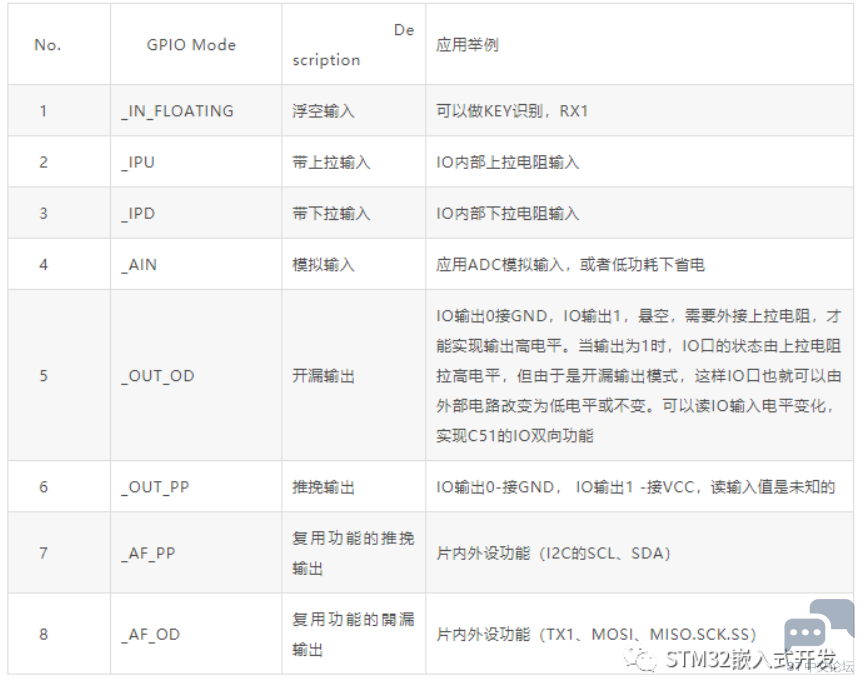

GPIO的八种工作方式
, d# B2 L$ q0 s- o: ~* M

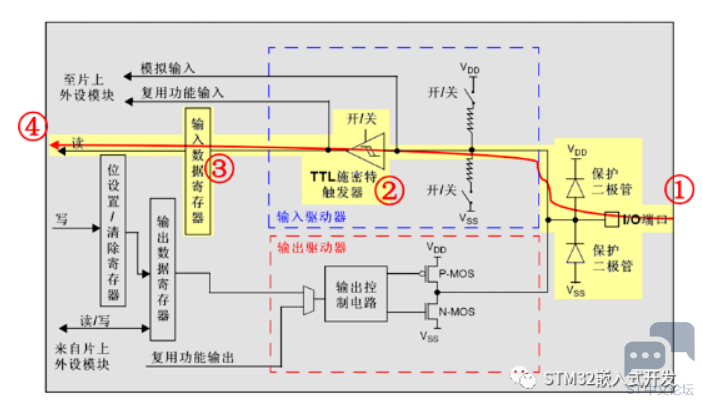

• 浮空输入模式（浮空输入模式下，I/O端口的电平信号直接进入输入数据寄存器。也就是说，I/O的电平状态是不确定的，完全由外部输入决定；如果在该引脚悬空（在无信号输入）的情况下，读取该端口的电平是不确定的。）

  3 D8 w- L# t" l# r1 `3 K- a# J, j


5 I# t, W2 E( V& L, [

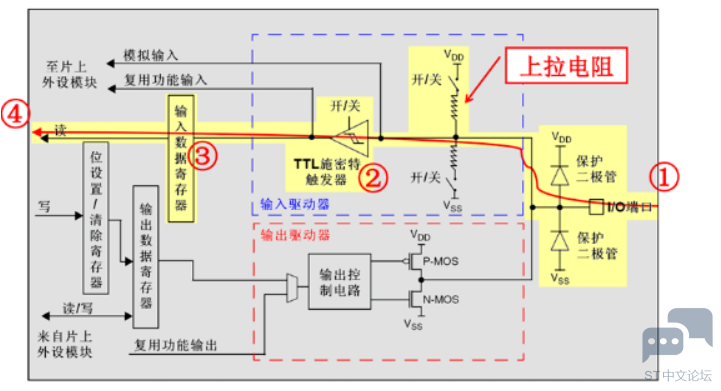

• 上拉输入模式（上拉输入模式下，I/O端口的电平信号直接进入输入数据寄存器。但是在I/O端口悬空（在无信号输入）的情况下，输入端的电平可以保持在高电平；并且在I/O端口输入为低电平的时候，输入端的电平也还是低电平。）

  % f) b" a; W$ K
  8 |% }. N( f; d; E4 K& n: q

0 I* |9 K! T" ?4 C: {/ n0 l

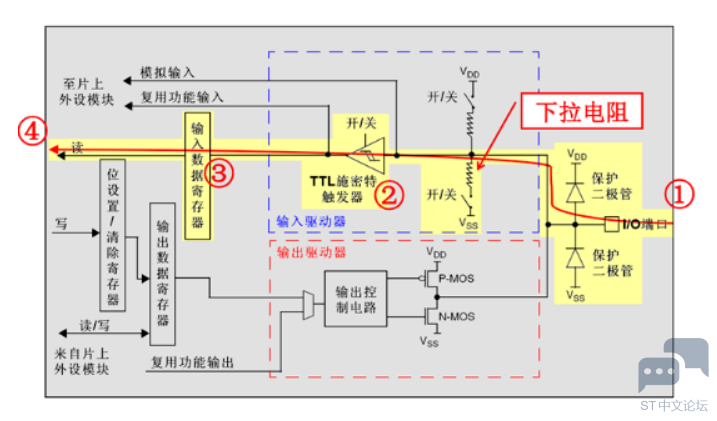

• 下拉输入模式（下拉输入模式下，I/O端口的电平信号直接进入输入数据寄存器。但是在I/O端口悬空（在无信号输入）的情况下，输入端的电平可以保持在低电平；并且在I/O端口输入为高电平的时候，输入端的电平也还是高电平。）

  ) c# @! S; D* ~0 _: }( x
  " f( J" D0 }& x! P

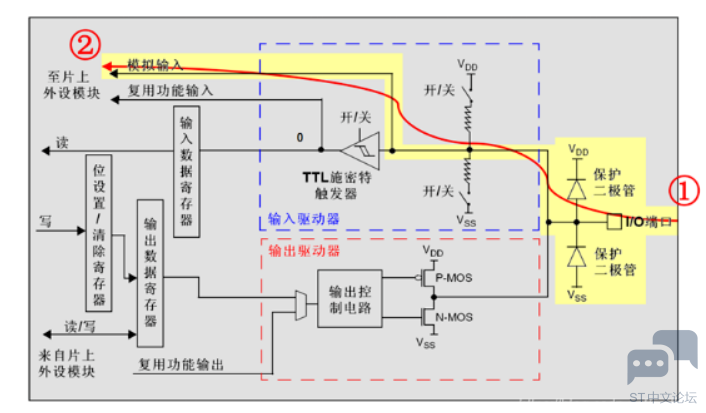

• 模拟输入模式（模拟输入模式下，I/O端口的模拟信号（电压信号，而非电平信号）直接模拟输入到片上外设模块，比如ADC模块等等。）


  - J8 l' R$ D9 c" d6 K. K8 l: a

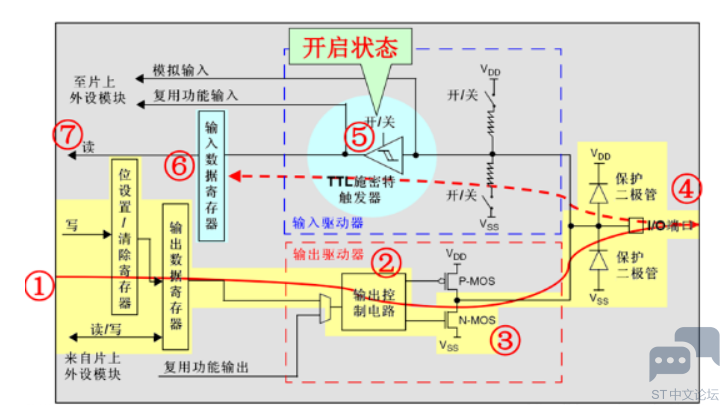

• 开漏输出模式（开漏输出模式下，通过设置位设置/清除寄存器或者输出数据寄存器的值，途经N-MOS管，最终输出到I/O端口。这里要注意N-MOS管，当设置输出的值为高电平的时候，N-MOS管处于关闭状态，此时I/O端口的电平就不会由输出的高低电平决定，而是由I/O端口外部的上拉或者下拉决定；当设置输出的值为低电平的时候，N-MOS管处于开启状态，此时I/O端口的电平就是低电平。同时，I/O端口的电平也可以通过输入电路进行读取；注意，I/O端口的电平不一定是输出的电平。）





. N0 q/ Z% S' r% T

• 开漏复用输出模式（开漏复用输出模式，与开漏输出模式很是类似。只是输出的高低电平的来源，不是让CPU直接写输出数据寄存器，取而代之利用片上外设模块的复用功能输出来决定的。）

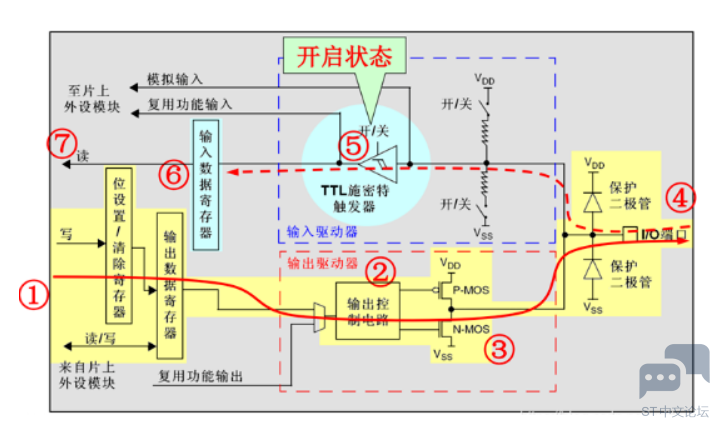

• 推挽输出模式（推挽输出模式下，通过设置位设置/清除寄存器或者输出数据寄存器的值，途经P-MOS管和N-MOS管，最终输出到I/O端口。这里要注意P-MOS管和N-MOS管，当设置输出的值为高电平的时候，P-MOS管处于开启状态，N-MOS管处于关闭状态，此时I/O端口的电平就由P-MOS管决定：高电平；当设置输出的值为低电平的时候，P-MOS管处于关闭状态，N-MOS管处于开启状态，此时I/O端口的电平就由N-MOS管决定：低电平。同时，I/O端口的电平也可以通过输入电路进行读取；注意，此时I/O端口的电平一定是输出的电平。）

  ! M+ ~8 B0 D8 f8 U; b




• 推挽复用输出模式（推挽复用输出模式，与推挽输出模式很是类似。只是输出的高低电平的来源，不是让CPU直接写输出数据寄存器，取而代之利用片上外设模块的复用功能输出来决定的。）

  4 [: k0 c# [; g( K: g% b) w


什么是推挽结构和推挽电路？

    推挽结构一般是指两个参数相同的三极管或MOS管分别受两互补信号的控制，总是在一个三极管或MOS管导通的时候另一个截止。高低电平由输出电平决定。

    推挽电路是两个参数相同的三极管或MOSFET，以推挽方式存在于电路中，各负责正负半周的波形放大任务。电路工作时，两只对称的功率开关管每次只有一个导通，所以导通损耗小、效率高。输出既可以向负载灌电流，也可以从负载抽取电流。推拉式输出级既提高电路的负载能力，又提高开关速度。

5 X! I2 y& w$ {# R2 J  d8 o

开漏输出和推挽输出的区别？

    开漏输出：只可以输出强低电平，高电平得靠外部电阻拉高。输出端相当于三极管的集电极。适合于做电流型的驱动，其吸收电流的能力相对强(一般20ma以内)；

4 I4 x. o0 k" x- U" h4 B! O: C
/ E- p. C! |" c6 V0 S' T3 D6 e' W
    推挽输出:可以输出强高、低电平，连接数字器件。

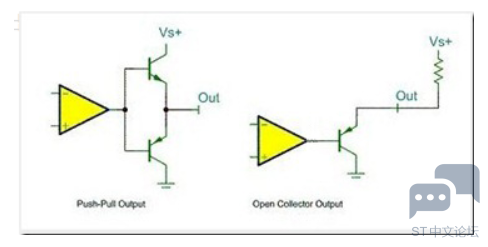

   最后用一幅最简单的图形来概括：

    该图中左边的便是推挽输出模式，其中比较器输出高电平时下面的PNP三极管截止，而上面NPN三极管导通，输出电平VS+；当比较器输出低电平时则恰恰相反，PNP三极管导通，输出和地相连，为低电平。右边的则可以理解为开漏输出形式，需要接上拉。

& w* A% o4 J: k: l* @STM32中的I/O模式

0 w$ ^1 W4 n. h  E* V2 }2 A/ P
