ADC简介

    STM32F103系列有3个ADC，精度为12位，每个ADC最多有16个外部通道。其中ADC1和ADC2都有16个外部通道，ADC3一般有8个外部通道，各通道的A/D转换可以单次、连续、扫描或间断执行，ADC转换的结果可以左对齐或右对齐储存在16位数据寄存器中。ADC的输入时钟不得超过14MHz，其时钟频率由PCLK2分频产生。

ADC功能框图讲解

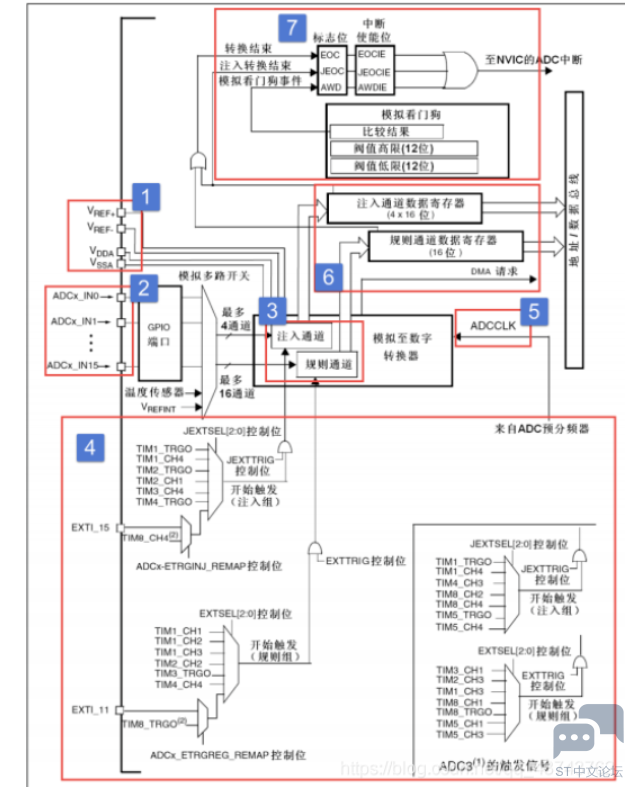

    学习STM32开发板上的外设时首先要了解其外设的功能框图，如下：

    功能框图可以大体分为7部分，下面一一讲解：

电压输入范围

    ADC所能测量的电压范围就是VREF- ≤ VIN ≤ VREF+，把 VSSA 和 VREF-接地，把 VREF+和 VDDA 接 3V3，得到ADC 的输入电压范围为：0~3.3V。

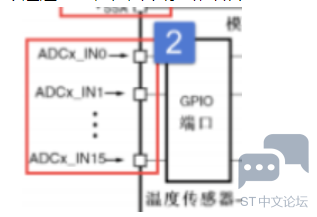

输入通道

    ADC的信号输入就是通过通道来实现的，信号通过通道输入到单片机中，单片机经过转换后，将模拟信号输出为数字信号。STM32中的ADC有着18个通道，其中外部的16个通道已经在框图中标出，如下：

    这16个通道对应着不同的IO口，此外ADC1/2/3 还有内部通道：ADC1 的通道 16 连接到了芯片内部的温度传感器， Vrefint 连接到了通道 17。ADC2 的模拟通道 16 和 17 连接到了内部的 VSS。

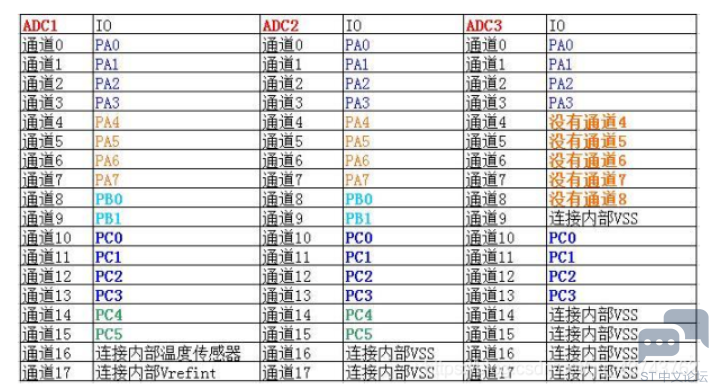

    ADC的全部通道如下图所示：

    外部的16个通道在转换时又分为规则通道和注入通道，其中规则通道最多有16路，注入通道最多有4路（注入通道貌似使用不多），下面简单介绍一下两种通道：

    规则通道顾名思义就是，最平常的通道、也是最常用的通道，平时的ADC转换都是用规则通道实现的。

    注入通道是相对于规则通道的，注入通道可以在规则通道转换时，强行插入转换，相当于一个“中断通道”吧。当有注入通道需要转换时，规则通道的转换会停止，优先执行注入通道的转换，当注入通道的转换执行完毕后，再回到之前规则通道进行转换。

转换顺序

    知道了ADC的转换通道后，如果ADC只使用一个通道来转换，那就很简单，但如果是使用多个通道进行转换就涉及到一个先后顺序了，毕竟规则转换通道只有一个数据寄存器。多个通道的使用顺序分为俩种情况：规则通道的转换顺序和注入通道的转换顺序。

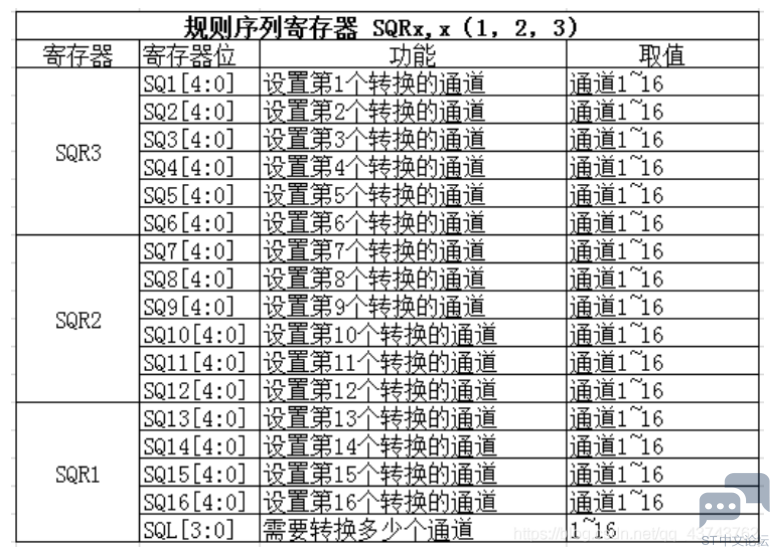

    规则通道中的转换顺序由三个寄存器控制：SQR1、SQR2、SQR3，它们都是32位寄存器。SQR寄存器控制着转换通道的数目和转换顺序，只要在对应的寄存器位SQx中写入相应的通道，这个通道就是第x个转换。具体的对应关系如下：

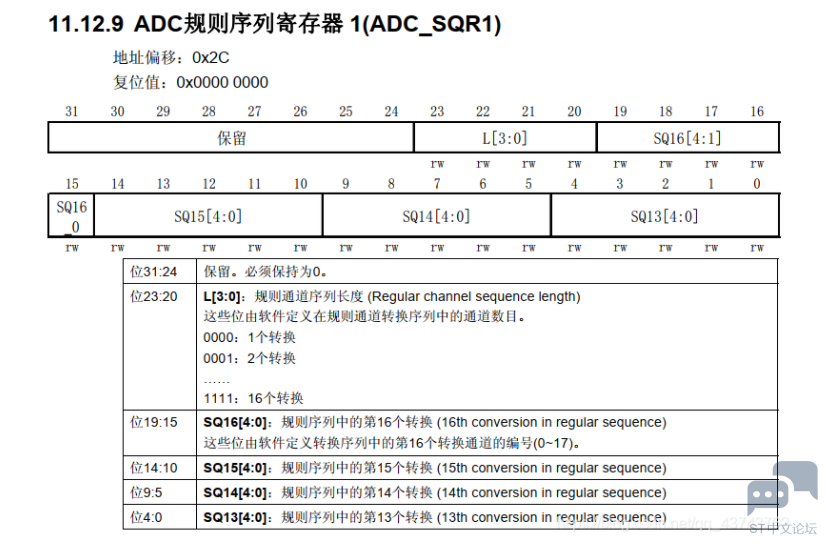

    通过SQR1寄存器就能了解其转换顺序在寄存器上的实现了：

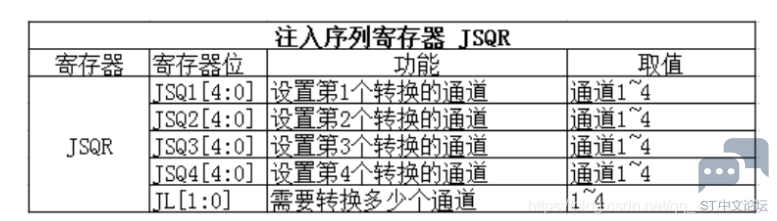

    和规则通道转换顺序的控制一样，注入通道的转换也是通过注入寄存器来控制，只不过只有一个JSQR寄存器来控制，控制关系如下：

    需要注意的是，只有当JL=4的时候，注入通道的转换顺序才会按照JSQ1、JSQ2、JSQ3、JSQ4的顺序执行。当JL<4时，注入通道的转换顺序恰恰相反，也就是执行顺序为：JSQ4、JSQ3、JSQ2、JSQ1。

    配置转换顺序的函数如下代码所示：

1. /**
     h! O# D; Q. \
2.   * @brief  Configures for the selected ADC regular channel its corresponding

3.   *         rank in the sequencer and its sample time.
   * E& g. k; @/ g$ j+ Z. B, B
4.   * @param  ADCx: where x can be 1, 2 or 3 to select the ADC peripheral.

5.   * @param  ADC_Channel: the ADC channel to configure.

6.   *   This parameter can be one of the following values:
   9 h, y' M4 E4 W
7.   *     @arg ADC_Channel_0: ADC Channel0 selected

8.   *     @arg ADC_Channel_1: ADC Channel1 selected
   . v( p" G/ f. d8 \; ~; V
9.   *     @arg ADC_Channel_2: ADC Channel2 selected

10.   *     @arg ADC_Channel_3: ADC Channel3 selected

11.   *     @arg ADC_Channel_4: ADC Channel4 selected
    $ G3 K1 K% U2 R+ K  t2 `
12.   *     @arg ADC_Channel_5: ADC Channel5 selected

13.   *     @arg ADC_Channel_6: ADC Channel6 selected

14.   *     @arg ADC_Channel_7: ADC Channel7 selected
    8 s4 D4 ?8 ]2 N' R
15.   *     @arg ADC_Channel_8: ADC Channel8 selected

16.   *     @arg ADC_Channel_9: ADC Channel9 selected

17.   *     @arg ADC_Channel_10: ADC Channel10 selected
    & T3 S& N1 c2 G$ ^5 T
18.   *     @arg ADC_Channel_11: ADC Channel11 selected

19.   *     @arg ADC_Channel_12: ADC Channel12 selected

20.   *     @arg ADC_Channel_13: ADC Channel13 selected
    " j# `/ H6 Q% K7 Y2 d" h$ f9 l
21.   *     @arg ADC_Channel_14: ADC Channel14 selected
    ) Z( ^0 f4 |8 u
22.   *     @arg ADC_Channel_15: ADC Channel15 selected
    2 X& y0 }+ z. _; r
23.   *     @arg ADC_Channel_16: ADC Channel16 selected
    / r5 N, k- X$ G6 k8 @2 e. g5 G& X
24.   *     @arg ADC_Channel_17: ADC Channel17 selected

25.   * @param  Rank: The rank in the regular group sequencer. This parameter must be between 1 to 16.
    , V6 g) _6 c9 q
26.   * @param  ADC_SampleTime: The sample time value to be set for the selected channel.

27.   *   This parameter can be one of the following values:

28.   *     @arg ADC_SampleTime_1Cycles5: Sample time equal to 1.5 cycles
    " j) ~9 Z0 X3 l0 a5 i
29.   *     @arg ADC_SampleTime_7Cycles5: Sample time equal to 7.5 cycles

30.   *     @arg ADC_SampleTime_13Cycles5: Sample time equal to 13.5 cycles
    & R1 V, N6 `  M& x, ^) g
31.   *     @arg ADC_SampleTime_28Cycles5: Sample time equal to 28.5 cycles

32.   *     @arg ADC_SampleTime_41Cycles5: Sample time equal to 41.5 cycles
    : X* e) z* J* C" u: [! P+ ~
33.   *     @arg ADC_SampleTime_55Cycles5: Sample time equal to 55.5 cycles
    9 o9 A8 X4 X* n2 p% X# ^1 k( U7 l1 w) ]
34.   *     @arg ADC_SampleTime_71Cycles5: Sample time equal to 71.5 cycles
    . q6 \3 E' F& t& J; s) H8 T
35.   *     @arg ADC_SampleTime_239Cycles5: Sample time equal to 239.5 cycles

36.   * @retval None
    5 O# S# X+ c9 M. j
37.   */

38. void ADC_RegularChannelConfig(ADC_TypeDef* ADCx, uint8_t ADC_Channel, uint8_t Rank, uint8_t ADC_SampleTime)

39. {

40.   函数内容略;

41. }

复制代码

7 S  F( @2 O% l% M

触发源

    ADC转换的输入、通道、转换顺序都已经说明了，但ADC转换是怎么触发的呢？就像通信协议一样，都要规定一个起始信号才能传输信息，ADC也需要一个触发信号来实行模/数转换。

    其一就是通过直接配置寄存器触发，通过配置控制寄存器CR2的ADON位，写1时开始转换，写0时停止转换。在程序运行过程中只要调用库函数，将CR2寄存器的ADON位置1就可以进行转换，比较好理解。

    另外，还可以通过内部定时器或者外部IO触发转换，也就是说可以利用内部时钟让ADC进行周期性的转换，也可以利用外部IO使ADC在需要时转换，具体的触发由控制寄存器CR2决定。

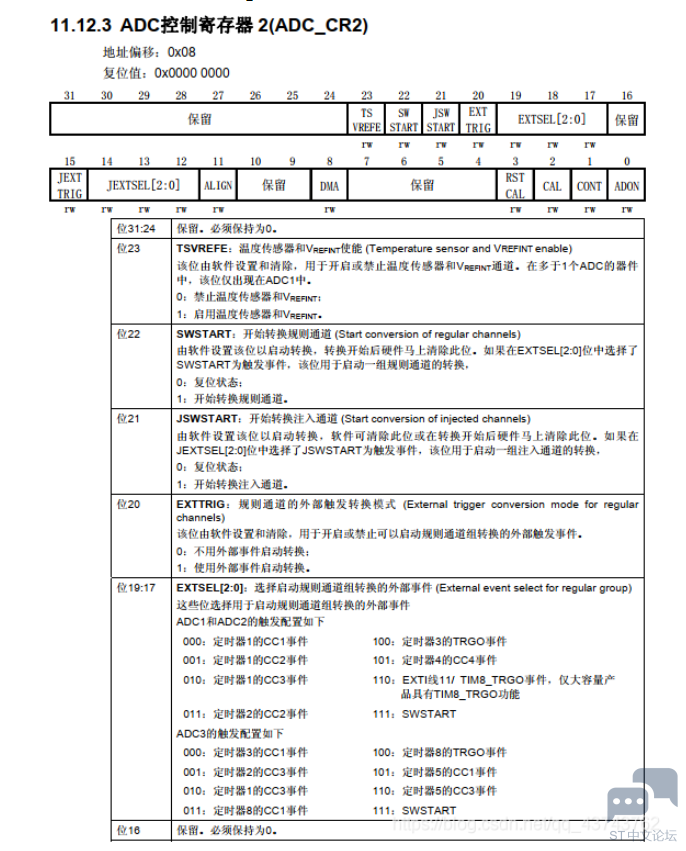

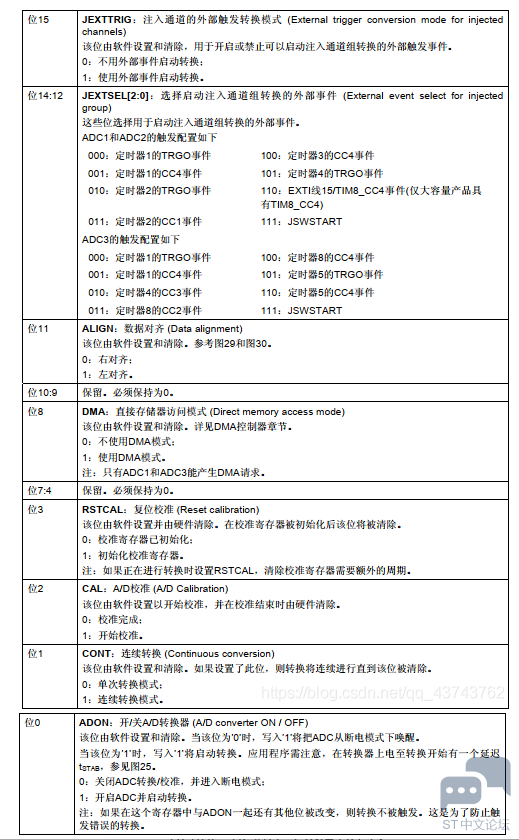

    在参考手册中可以找到，ADC_CR2寄存器的详情如下：

; C$ ~' ]& I  |$ ]3 ]3 V) B

转换时间

    还有一点，就是转换时间的问题，ADC的每一次信号转换都要时间，这个时间就是转换时间，转换时间由输入时钟和采样周期来决定。

    由于ADC在STM32中是挂载在APB2总线上的，所以ADC的时钟是由PCLK2（72MHz）经过分频得到的，分频因子由 RCC 时钟配置寄存器RCC_CFGR 的位 15:14 ADCPRE[1:0]设置，可以是 2/4/6/8 分频，一般配置分频因子为8，即8分频得到ADC的输入时钟频率为9MHz。

    采样周期是确立在输入时钟上的，配置采样周期可以确定使用多少个ADC时钟周期来对电压进行采样，采样的周期数可通过 ADC采样时间寄存器 ADC_SMPR1 和 ADC_SMPR2 中的 SMP[2:0]位设置，ADC_SMPR2 控制的是通道 0~9， ADC_SMPR1 控制的是通道 10~17。每个通道可以配置不同的采样周期，但最小的采样周期是1.5个周期，也就是说如果想最快时间采样就设置采样周期为1.5.

转换时间=采样时间+12.5个周期

    12.5个周期是固定的，一般我们设置 PCLK2=72M，经过 ADC 预分频器能分频到最大的时钟只能是 12M，采样周期设置为 1.5 个周期，算出最短的转换时间为 1.17us。

数据寄存器

    转换完成后的数据就存放在数据寄存器中，但数据的存放也分为规则通道转换数据和注入通道转换数据的。

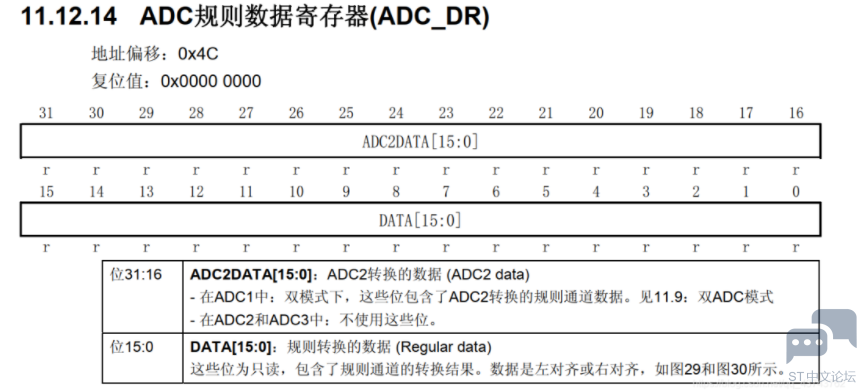

    规则数据寄存器负责存放规则通道转换的数据，通过32位寄存器ADC_DR来存放：

    当使用ADC独立模式（也就是只使用一个ADC，可以使用多个通道）时，数据存放在低16位中，当使用ADC多模式时高16位存放ADC2的数据。需要注意的是ADC转换的精度是12位，而寄存器中有16个位来存放数据，所以要规定数据存放是左对齐还是右对齐。

    当使用多个通道转换数据时，会产生多个转换数据，然鹅数据寄存器只有一个，多个数据存放在一个寄存器中会覆盖数据导致ADC转换错误，所以我们经常在一个通道转换完成之后就立刻将数据取出来，方便下一个数据存放。一般开启DMA模式将转换的数据，传输在一个数组中，程序对数组读操作就可以得到转换的结果。

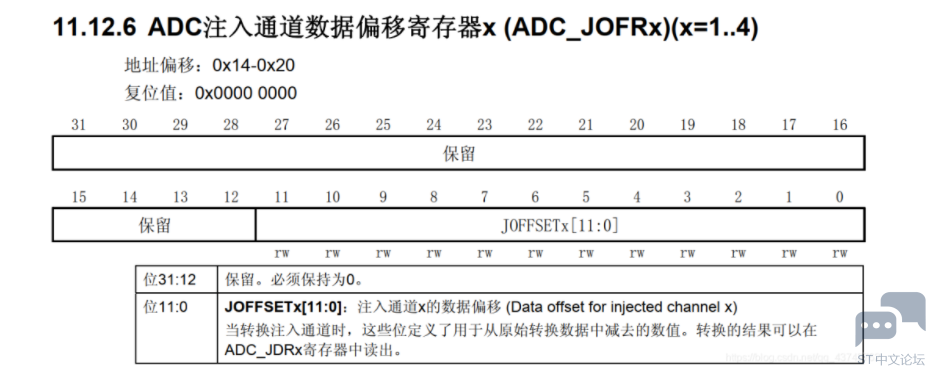

    注入通道转换的数据寄存器有4个，由于注入通道最多有4个，所以注入通道转换的数据都有固定的存放位置，不会跟规则寄存器那样产生数据覆盖的问题。ADC_JDRx 是 32 位的，低 16 位有效，高 16 位保留，数据同样分为左对齐和右对齐，具体是以哪一种方式存放，由ADC_CR2 的 11 位 ALIGN 设置。

中断

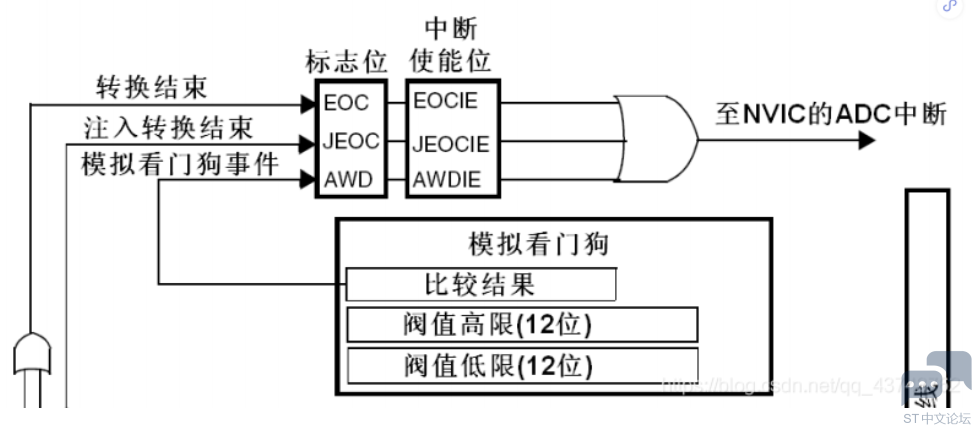

    从框图中可以知道数据转换完成之后可以产生中断，有三种情况：

• 规则通道数据转换完成之后，可以产生一个中断，可以在中断函数中读取规则数据寄存器的值。这也是单通道时读取数据的一种方法。
• 注入通道数据转换完成之后，可以产生一个中断，并且也可以在中断中读取注入数据寄存器的值，达到读取数据的作用。
• 当输入的模拟量（电压）不再阈值范围内就会产生看门狗事件，就是用来监视输入的模拟量是否正常。

  # h& x; C3 B4 o; H* ]
  9 B/ @- w1 R: i+ I" E

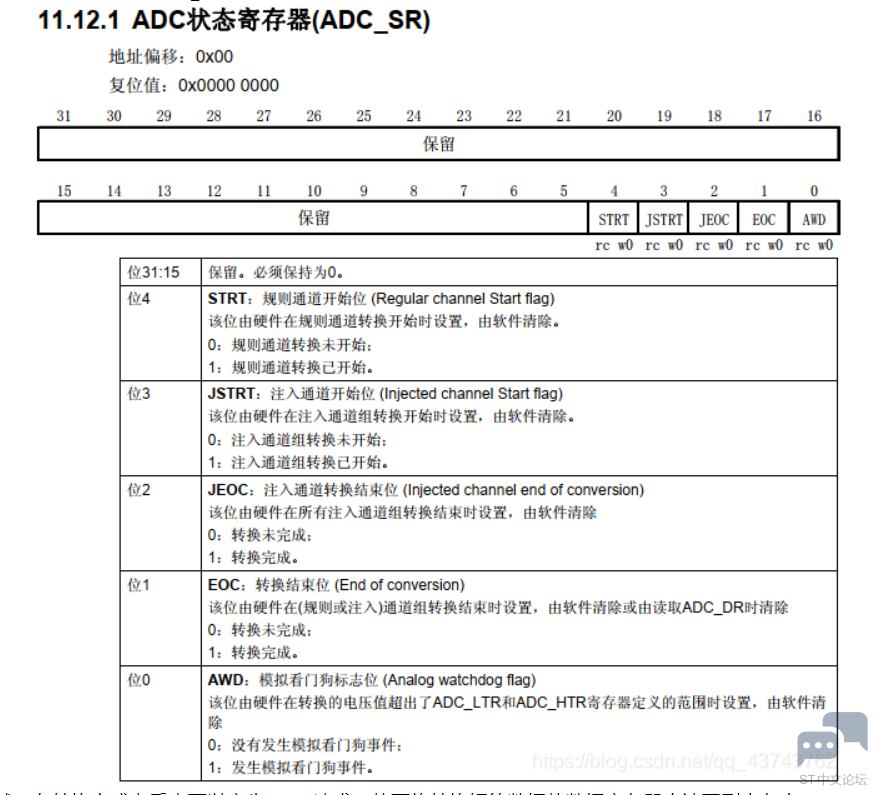

    以上中断的配置都由ADC_SR寄存器决定：

    当然，在转换完成之后也可以产生DMA请求，从而将转换好的数据从数据寄存器中读取到内存中。

电压转换

    要知道，转换后的数据是一个12位的二进制数，我们需要把这个二进制数代表的模拟量（电压）用数字表示出来。比如测量的电压范围是0~3.3V，转换后的二进制数是x，因为12位ADC在转换时将电压的范围大小（也就是3.3）分为4096（2^12）份，所以转换后的二进制数x代表的真实电压的计算方法就是：

y=3.3* x / 4096

初始化结构体

    每个外设的核心就是其对应的初始化结构体了，ADC的初始化结构体代码如下：

1. typedef struct

2. {
   ' @) P6 Z+ D( x2 Q% q
3. uint32_t ADC_Mode; // ADC 工作模式选择

4. FunctionalState ADC_ScanConvMode; // ADC 扫描（多通道）或者单次（单通道）模式选择

5. FunctionalState ADC_ContinuousConvMode; // ADC 单次转换或者连续转换选择
   0 C  y( e' }# P7 T) s% J( W  T
6. uint32_t ADC_ExternalTrigConv; // ADC 转换触发信号选择
   2 o# e4 W) h6 Y% B8 a2 h' d
7. uint32_t ADC_DataAlign; // ADC 数据寄存器对齐格式
   + R4 w7 T0 S3 j6 t& t
8. uint8_t ADC_NbrOfChannel; // ADC 采集通道数

9. } ADC_InitTypeDef;

复制代码

    通过配置初始化结构体来设置ADC的相关信息。

- F' S& B- w+ k& c7 A% t4 w( R

单通道电压采集

    用这个程序来简单熟练一下ADC的单通道电压采集吧，程序使用了ADC1的通道11，对应的IO口是PC^1，因为博主的开发板上PC ^1引脚没有任何复用，使用中断，在中断中读取转换的电压。

头文件

    为了提高文件的可移植性，头文件中定义了一些与ADC和中断相关的量，在移植程序的时候只需要修改头文件中的定义即可。

1. #ifndef __ADC_H

2. #define __ADC_H

3. #include "stm32f10x.h"
   , X/ H, T5 t( h6 V0 w. k) s' q
4. /* 采用ADC1的通道11  引脚为PC^1 模式必须是模拟输入*/

5. #define ADC_GPIO_RCC     RCC_APB2Periph_GPIOC

6. #define ADC_GPIO_PORT    GPIOC
   - [* I% i! J8 s; u
7. #define ADC_GPIO_PIN     GPIO_Pin_1
   ( @% h$ x8 }( r- x
8. #define ADC_GPIO_MODE    GPIO_Mode_AIN

9. /* 配置与中断有关的信息 */
   % }' [2 {" G. q9 u) Q3 K& |
10. #define ADC_IRQn         ADC1_2_IRQn

11. #define ADC_RCC          RCC_APB2Periph_ADC1
    , z  G/ e' ]6 E8 K# Z2 k& P- i2 E
12. /* 配置ADC初始化结构体的宏定义 */
    8 M" w( c* Y0 Q6 y0 C  Y5 ?
13. #define ADCx                          ADC1
    6 J+ Y0 D+ ]1 V8 N/ l( @
14. #define ADCx_ContinuousConvMode       ENABLE                      //连续转换模式

15. #define ADCx_DataAlign                ADC_DataAlign_Right         //转换结果右对齐

16. #define ADCx_ExternalTrigConv         ADC_ExternalTrigConv_None      //不使用外部触发转换，采用软件触发

17. #define ADCx_Mode                     ADC_Mode_Independent        //只使用一个ADC，独立模式

18. #define ADCx_NbrOfChannel             1                          //一个转换通道

19. #define ADCx_ScanConvMode             DISABLE                     //禁止扫描模式，多通道时使用

20. /* 通道信息和采样周期 */
    ! n: V1 E/ Y# u6 j, y$ Y
21. #define ADC_Channel                   ADC_Channel_11
    5 P+ _2 N8 [" K  K+ ]
22. #define ADC_SampleTime                ADC_SampleTime_55Cycles5

23. /* 函数声明 */
    3 e) b0 Y3 D( H; U  `. S2 N
24. void ADC_COnfig(void);
    7 S& E$ u* s. W& c/ L& N8 ^& ~* u
25. void ADC_NVIC_Config(void);

26. void ADC_GPIO_Config(void);
    ( b* |. w6 l( Q- J$ R# V
27. void ADCx_Init(void);

28. #endif  /* __ADC_H */

复制代码

引脚配置函数
, f# ?( m7 U& Y

    首先配置相应的GPIO引脚，毕竟模拟信号是通过GPIO引脚传输到开发板的，注意的是，引脚的模式一定要是模拟输入！

1. void ADC_GPIO_Config(void)

2. {

3. GPIO_InitTypeDef   GPIO_InitStruct;

4. RCC_APB2PeriphClockCmd(ADC_GPIO_RCC,  ENABLE);

5. GPIO_InitStruct.GPIO_Pin = ADC_GPIO_PIN ;

6. GPIO_InitStruct.GPIO_Mode = ADC_GPIO_MODE ;

7. GPIO_Init(ADC_GPIO_PORT , &GPIO_InitStruct);
     G$ ]9 D. ?0 ~" O4 \2 v  \8 P
8. }

复制代码

    配置引脚就是老套路：声明结构体变量、开启时钟、写入结构体、初始化GPIO。

NVIC配置函数

    因为我们是在转换完成后利用中断，在中断函数中读取数据，所以要首先配置中断函数的优先级，因为程序中只有这一个中断，所以优先级的配置就比较随意。

1. void ADC_NVIC_Config(void)
   ; f4 X; r4 y! u# c/ L7 p. e
2. {
   1 `* T/ M* d& f
3. NVIC_InitTypeDef NVIC_InitStruct ;

4. /* 配置中断优先级分组(设置抢占优先级和子优先级的分配)，在函数在misc.c */
   & q; h6 H( {6 Q/ O
5. NVIC_PriorityGroupConfig(NVIC_PriorityGroup_1) ;
   * h0 Y2 v! j+ q& }4 `
6. /* 配置初始化结构体 在misc.h中 */
   # E( |: \3 r! E$ ~; K- h9 O5 f8 `2 K
7. /* 配置中断源 在stm32f10x.h中 */

8. NVIC_InitStruct.NVIC_IRQChannel = ADC_IRQn ;

9. /* 配置抢占优先级 */

10. NVIC_InitStruct.NVIC_IRQChannelPreemptionPriority = 1 ;
    1 w- ~6 R( g; Y7 z
11. /* 配置子优先级 */
    2 ]) S( n1 T) g% H5 B4 G# u
12. NVIC_InitStruct.NVIC_IRQChannelSubPriority = 1 ;
    ; V$ [9 J$ q3 @& c" |( Y- r4 x
13. /* 使能中断通道 */

14. NVIC_InitStruct.NVIC_IRQChannelCmd = ENABLE ;

15. /* 调用初始化函数 */

16. NVIC_Init(&NVIC_InitStruct) ;

17. }

复制代码

6 p9 s" [/ J7 {  H9 C: ?

ADC配置函数

    ADC的配置函数是ADC的精髓，在这个函数中包含的内容有：ADC的初始化结构体配置、配置了时钟分频、配置了通道转换顺序、打开转换中断、进行校准、软件触发ADC采集等。

    函数中都有详细的注释：

1. void ADC_COnfig(void)

2. {

3.   ADC_InitTypeDef  ADC_InitStruct;
   9 M- j9 J& P9 E" O: L6 a4 a: b
4.   RCC_APB2PeriphClockCmd(ADC_RCC,  ENABLE);

5. /* 配置初始化结构体，详情见头文件 */

6.   ADC_InitStruct.ADC_ContinuousConvMode = ADCx_ContinuousConvMode  ;

7.   ADC_InitStruct.ADC_DataAlign = ADCx_DataAlign ;
   9 L: G, Z8 B6 q9 u9 a1 Y5 d, l4 l
8.   ADC_InitStruct.ADC_ExternalTrigConv = ADCx_ExternalTrigConv ;
   ; B5 H* o; f7 g0 P) |
9.   ADC_InitStruct.ADC_Mode = ADCx_Mode ;
   ( k) \3 ]% S9 A) `$ n
10.   ADC_InitStruct.ADC_NbrOfChannel = ADCx_NbrOfChannel ;

11.   ADC_InitStruct.ADC_ScanConvMode = ADCx_ScanConvMode ;

12.   ADC_Init(ADCx, &ADC_InitStruct);

13. /* 配置ADC时钟为8分频，即9M */

14.   RCC_ADCCLKConfig(RCC_PCLK2_Div8);
    8 d" g; g' Z: j! U) f
15. /* 配置ADC通道转换顺序和时间 */

16.   ADC_RegularChannelConfig(ADCx, ADC_Channel, 1, ADC_SampleTime );

17. /* 配置为转换结束后产生中断 在中断中读取信息 */

18.   ADC_ITConfig(ADCx, ADC_IT_EOC,ENABLE);

19. /* 开启ADC，进行转换 */
    ) S" f7 L. n' b4 D& Q$ g
20.   ADC_Cmd(ADCx, ENABLE );
    # v3 T: f1 a3 J) _
21. /* 重置ADC校准 */
    + s4 R$ I& u1 M5 u+ n, X
22.   ADC_ResetCalibration(ADCx);
    : C, J' U2 a! L5 r) {$ ?6 y
23. /* 等待初始化完成 */

24. while(ADC_GetResetCalibrationStatus( ADCx))

25. /* 开始校准 */
    9 W, h; H& U. q( u
26.     ADC_StartCalibration(ADCx);
    " o" a8 Y, W- {- i. d
27. /* 等待校准完成 */
    1 w' N4 N  P* u5 _0 r$ `- ^* t# j
28. while (ADC_GetCalibrationStatus(ADCx));
      A  i2 Q; D( [. l" ^
29. /* 软件触发ADC转换 */

30.   ADC_SoftwareStartConvCmd(ADCx, ENABLE);

31. }

复制代码

# b7 `! n, y5 x+ V% z0 I

中断函数

    在中断函数中进行读取数据，将数据存放在变量result中，此处使用关键字extern声明，代表变量result已经在其他文件中定义

1. extern uint16_t resurt;
   " f$ P8 `7 M- B) f- X
2. void ADC1_2_IRQHandler(void)

3. {
   * b7 l' d/ j/ ~: r+ E' a6 C4 D
4. /* 判断产生中断请求 */
   * `. J/ |& M" B) H( q5 S2 ?6 P
5. while(ADC_GetITStatus(ADCx, ADC_IT_EOC) == SET)
   . Z* Q4 A4 {, L
6.     resurt=ADC_GetConversionValue(ADCx);
   8 ?5 B& |* s4 ~* U$ H" m$ `! l
7. /* 清除中断标志 */

8.   ADC_ClearITPendingBit(ADCx, ADC_IT_EOC);

9. }

复制代码

! D  q& B" E6 v* o$ I

主函数

    主函数负责接收转换的值，并将其转换为电压值，然后通过串口打印在计算机上，便于调试。

    变量result是主函数中的全局变量，注意最后的结果应该转换为浮点型。

1. #include "stm32f10x.h"
   ( n! y* {7 p% I. n. G3 O5 u7 S
2. #include "usart.h"
   , b7 B3 [; y5 E7 M0 A6 Y! j+ J
3. #include "adc.h"

4. uint16_t result;
   * O3 q, F8 Q  M2 U
5. void delay(void)

6. {
   8 j- Z8 F$ k) [$ y; k9 j1 I& x  j
7. uint16_t k=0xffff;
   ( [6 B9 O& x* T! S8 c
8. while(k--);
   7 R3 ]9 K3 \8 r$ k" L2 `5 f
9. }
   " y( u4 `7 G# X& k3 t3 _! |% _: L
10. int main(void)
    , G  o$ S& J% l: ?" L( G0 w; Z6 L
11. {
    3 E4 L; ^! ]7 {- P3 `( J
12. float voltage;

13. /* 串口调试函数 */

14.   DEBUG_USART_Config();

15. /* 与ADC相关的函数打包在此函数中 */
    $ g2 A# [9 o  R2 ]/ R
16.   ADCx_Init();
    5 o7 H" p4 Z" y( |: M% _& X
17. while(1)
    : g  ^6 n! k% P
18.   {
    6 V- @5 y" v! H8 j
19. /* 强制转换为浮点型 */
    4 [+ L2 N, y/ o$ y* \+ [# \
20.     voltage = (float) result/4096*3.3;

21. printf("\n电压值为：%f\n",voltage);

22.     delay();
    : l) c1 A2 y8 h! ^. c, }( e' Y. w
23.   }
    : G% N, X- Z, u* B1 J% X
24. }

复制代码

! q2 a' l  g5 r& Z8 x

% B9 m2 R% i9 Z5 X1 z
