0组成：电源 复位 时钟 调试接口 启动
  r- R% y1 O3 [% s
2 J0 t5 ~3 b* u1 e# |& F1、电源 ： 一般3.3V LDO供电 加多个0.01uf去耦电容
) j) n- C' m$ T# t% M

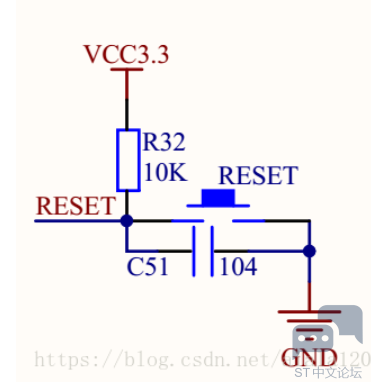

" ]9 e/ X% Y' J1 X2 k1 l2、复位：有三种复位方式：上电复位、手动复位、程序自动复位

/ T6 U6 J/ O/ W  w通常低电平复位：（51单片机高电平复位，电容电阻位置调换）
8 X+ x2 E  u" n7 _; d! q  G# T9 ~
9 r6 X; w/ k: D2 G! N4 c上电复位，在上电瞬间，电容充电，RESET出现短暂的低电平，该低电平持续时间由电阻和电容共同决定，计算方式如下：t= 1.1RC（固定计算公式） 1.1*10K*0.1uF=1.1ms需求的复位信号持续时间约在1ms左右。

' b. d5 l! K8 ~手动复位：按键按下时，RESET与地导通，从而产生一个低电平，实现复位。
4 v! c3 w4 y! T$ l( O9 G1 h! L

, ]2 |4 u3 E) ^2 t2 q, _& w

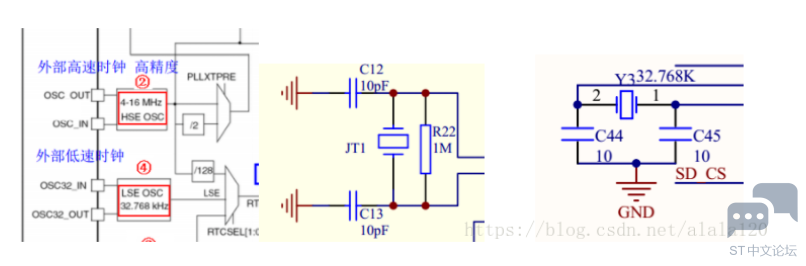

' Z, m8 j2 ?6 S6 r2 R; S  u3、时钟 ： 晶振+起振电容 +（反馈电阻MΩ级）
! ^3 O% Y5 j: N) F- M5 I7 I
如使用内部时钟：

% m  f: `: L: r: v4 E1）对于大于100脚或144脚的产品，OSC_IN应接地，OSC_OUT应悬空。

+ e9 l$ e* O: ]2）对于少于100脚的产品，有2种接法：

0 \& O! ?1 X- ]# T; ^6 AOSC_IN和OSC_OUT分别通过10K电阻接地。此方法可提高EMC性。

' D  k( O% G6 L7 J, X; b/ o32.768KHZ：可选择只接高速外部时钟8MHZ或 既多接一个32.768MHZ的外部低速时钟。
" C) @" n/ r1 t7 Y* U- G9 L0 j- J
: F* i' h+ ^- P/ L32.768KHZ时钟作用：用于精准计时电路 万年历
; {' y; t, Q% Q& ], }! j8 `
通常会选择32.768KHz的晶振，原因在于32768=2^15，而嵌入式芯片分频设置寄存器通常是2的次幂的形式，这样经过15次

+ i9 G5 S; o. B( v" j' R分频后，就很容易的1HZ的频率。实现精准定时。用于精准计时电路 万年历

* k+ G5 s4 q3 w5 q/ |- }# L" W晶振：一般选择8MHZ 方便倍频
% v0 q* U5 _! x& q% m

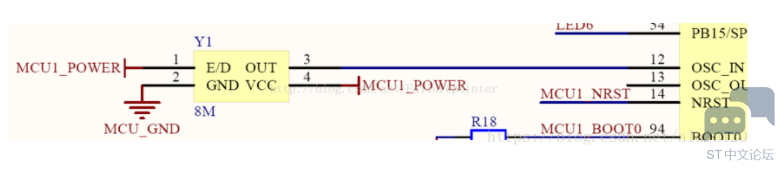

' X' \' ?8 ^* M! b6 b- T有源：更稳定 成本更高 需要接电源供电 不需要外围电路 3脚单线输出
6 n! h! q2 v2 h, _4 w
无源：精度基本够 方便灵活 便宜 最大区别：是否需要单独供电 无源晶振需要外接起振电容：晶振的两侧有两个电容
: o! o$ t' T- S( Q/ R
OSC——OUT不接，悬空

+ t! E% g7 v/ J8 q! f
( F+ {# r! S: I0 l7 j
作用：

1、使晶振两端的等效电容等于或接近于负载电容；

2、起到一定的滤波的作用，滤除晶振波形中的高频杂波；
. o2 Z3 `# J7 P7 @! M+ R0 d4 _
该起振电容的大小一般选择10~40pF，当然根据不同的单片机使用手册可以具体查阅，如果手册上没有说明，一般选择20pF、30pF即可，这是个经验值。

调整电容可微调振荡频率：

一般情况下，增大电容会使振荡频率下降，而减小电容会使振荡频率升高，

反馈电阻：1M 负反馈 同时也是限流
; t/ u2 l  e2 }! n- H& P7 [) ~1 x
6 t  }8 N$ S! g$ g, k1、连接晶振的芯片端内部是一个线性运算放大器，将输入进行反向180度输出，晶振处的负载电容电阻组成的网络提供另外180度的相移；整个环路的相移360度，满足振荡的相位条件，
1 N9 R1 W3 n' Q; x
2、 晶振输入输出连接的电阻作用是产生负反馈，保证放大器工作在高增益的线性区，一般在M欧级；

6 ^8 a. ^) _4 `9 M$ q3、 限流的作用，防止反向器输出对晶振过驱动，损坏晶振，有的晶振不需要是因为把这个电阻已经集成到了晶振里面。
5 {" d# C' \3 a


/ B' N$ ?2 g" ]# e% C  C3 y4、启动：用户使用通常都设置成Boot0 Boot1均为0即均为低电平
3 p0 Z7 J7 K& y- C0 J( g8 z

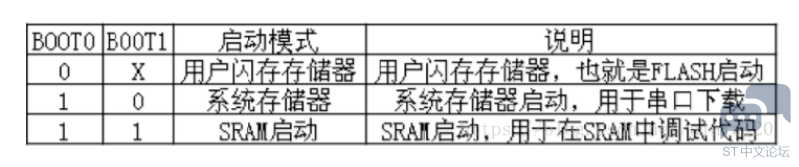

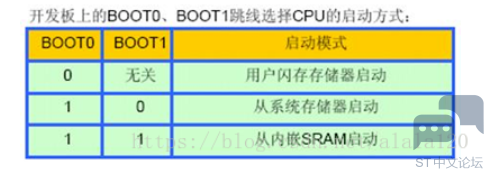

M3核的器件有3种启动方式，M4的有4种。通过BOOT0，BOOT1的电平进行选择。
% Q* h9 n' t; j: g
/ n4 f6 Q( J: g) r; H5 c
1 V7 J2 R9 z1 w! o
( F# t' c7 z9 W& ?9 h( \# a$ }0 [STM32三种启动模式对应的存储介质均是芯片内置的，它们是：

3 q6 k3 G5 E5 k* v0 W$ P1）用户闪存 = 芯片内置的Flash。
4 X* y4 h* p: m# z
" ]  ^4 K+ g% O8 l9 {2）SRAM = 芯片内置的RAM区，就是内存啦。
: t- w" T0 L/ U6 `# N5 X8 D' z
3）系统存储器 = 芯片内部一块特定的区域，芯片出厂时在这个区域预置了一段Bootloader，就是通常说的ISP程序。这个区域的内容在芯片出厂后没有人能够修改或擦除，即它是一个ROM区，它是使用USART1作为通信口。

M4在上述基础上又增加了可在FSMC的BANK1区域启动。

- r4 b+ I& w7 t
- R- o8 D# N. z. C2 n3 s2 U

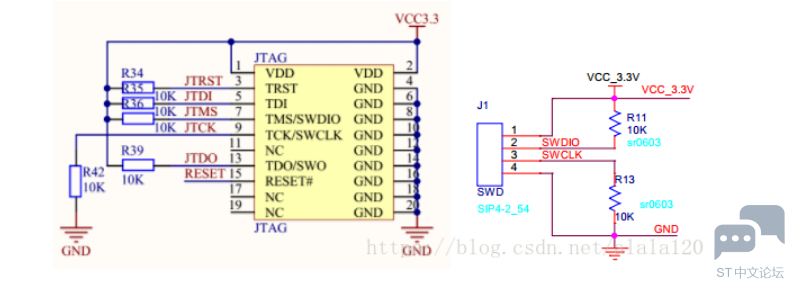

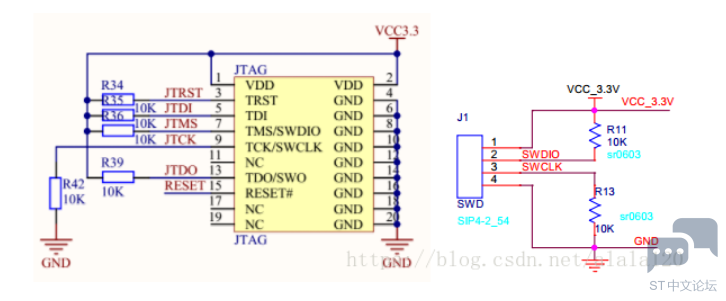

5、调试接口：STM32有两种调试接口，JTAG为5针， SWD为2线串行（一共四线）


# Q7 J9 ^5 v1 o. p$ }( {
8 c# e! w4 @2 k5 _5 |* x4 O- z( f此外还有采用USB进行程序烧写和数据输出：和电脑USB口连接也可以进行小负载驱动供电。

: a! j/ d3 T, M通常采用CH340G的芯片：实现USB转串口。
# x* [, \! r' D
需要单独的振荡电路 12MHZ

5 B- n7 V& g2 b' ?# k2 I# V使用该芯片将电脑的USB映射为串口使用， 注意电脑上应安装串口驱动程序，否则不能正常识别。

7 z( G& E* F1 m: I# O* I' U

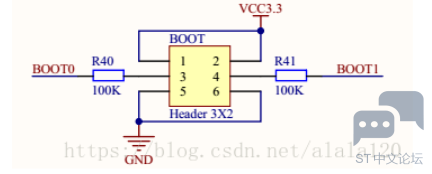

# T# E' h2 N3 w1 e$ A当烧写程序时，我们希望BOOT0=1，BOOT1=0。当烧写完成后我们希望BOOT0=0，BOOT1=0，用这个模式BOOT1可以是0可以是1，这里我们让BOOT1拉低，即整个过程BOOT1都为L接地，简化电路设计。
